对焊偏心大小头

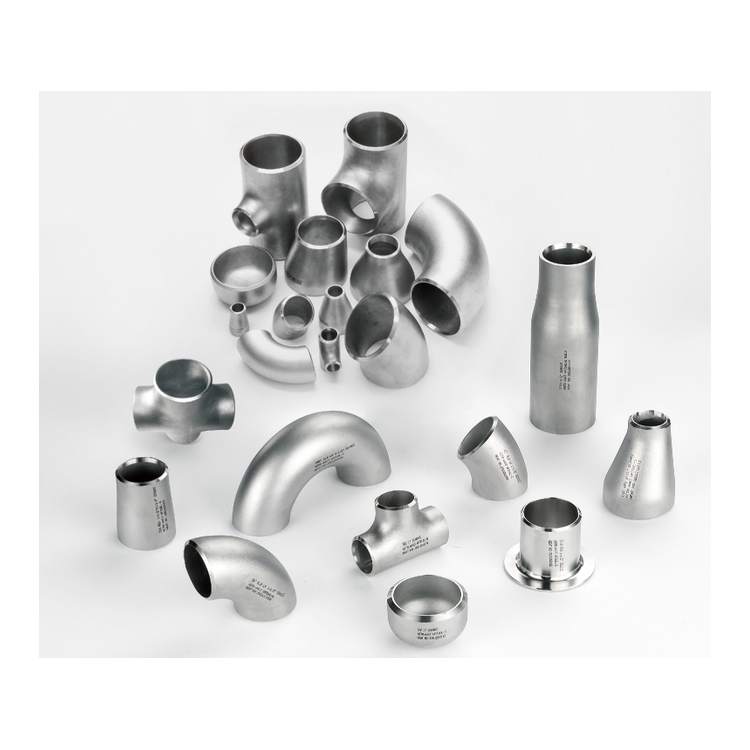

对焊偏心大小头（Eccentric Reducer），又称偏心异径管，是管道系统中用于连接两根不同直径管子的关键过渡管件。与同心大小头不同，其大端和小端的中心轴线是偏移的，通常一侧外壁保持平齐。以下是关于它的详细资料与制作工艺解析：

一、 详细资料

1. 核心功能与应用场景

• 防积液与排气：偏心大小头最核心的功能是避免流体在变径部位发生集液或气体积聚现象。

• 顶平安装（Top Flat）：切点向上，通常用于离心泵吸入口管道，有利于排气、防止气蚀现象的发生。

• 底平安装（Bottom Flat）：切点向下，通常用于水平液体管道、调节阀安装或管道低点，便于冷凝水、杂质或油液的排出。

• 标高控制：能够保证管道在变径前后上下面保持同高度的标高，便于管架支撑。

2. 常用材质

• 碳钢：如 ASTM A234 WPB、Q235B、20# 等，适用于常规工业管路。

• 不锈钢：如 ASTM A403 WP304/316L，具有出色的耐腐蚀性，常用于化工、食品及海洋工程。

• 合金钢与镍基合金：如 Cr5Mo、蒙乃尔、因科镍等，适用于极端温度、高压及强腐蚀工况。

3. 执行标准与规格

• 制造标准：国际上广泛遵循美标 ASME B16.9、国标 GB/T 12459（钢制对焊无缝管件）等规范。

• 尺寸范围：无缝偏心大小头通常覆盖 1/2"～24"，而热轧或焊接制造的大小头尺寸可达 48"。

二、 制作工艺

偏心大小头的制造工艺会根据管径大小、壁厚及材质有所不同，主要包括以下几种：

1. 缩径/扩径压制成型（主流无缝工艺）

• 工艺原理：将与大端直径相同的无缝钢管管坯放入成形模具中，通过沿轴向方向的压制，使金属沿模腔运动并收缩成形。根据变径幅度，可分为一次压制或多次压制。

• 冷压与热压：通常优先采用冷压；但在多道次减径导致严重加工硬化、壁厚过厚或使用合金钢材料时，应采用热压成型。

2. 钢板卷制焊接（大口径工艺）

• 工艺原理：对于大口径偏心大小头，通常使用钢板下料，在卷板机上卷制成锥形筒体，然后进行纵向焊缝的自动或半自动焊接。此工艺生产的异径管两端通常保留一定长度的直管段，以减小对接部位的复杂应力。

3. 热模压成型

• 工艺原理：利用中频电源将管坯的缩颈部位局部加热至规定温度，随后在胎模具中挤压缩颈成型。成型后需进行去端整形、焊缝无损检测（UT/RT）以及热处理，以恢复金属的晶体组织状态。

4. 现场预制与焊接工艺

• 对口预制：在实际车间预制或安装时，需先固定大小头并标记关键点，利用线绳、线坠和水平尺找正法兰的垂直度与左右偏差，确保两侧高度一致后再进行点焊固定。

• 焊接难点：由于结构原因，小法兰侧的夹缝通常很小（两头口径差距越大夹缝越小），导致焊接和抛光不便。因此，一般需要先完成小法兰侧的焊接与抛光，然后再定位大法兰侧进行焊接。

• 焊接技术：法兰角缝常采用氩弧焊脉冲焊接技术，这样既能保证焊缝有美观的纹路，又便于精准控制熔深。

5. 质量控制与检测

• 偏心大小头的外观不应有裂纹、重皮，且圆度不应大于相应端外径的1%。

• 对于有缝管坯压制或卷制焊接的异径管，必须对纵缝焊道进行100%的射线或超声波无损探伤检测，确保焊缝质量。
