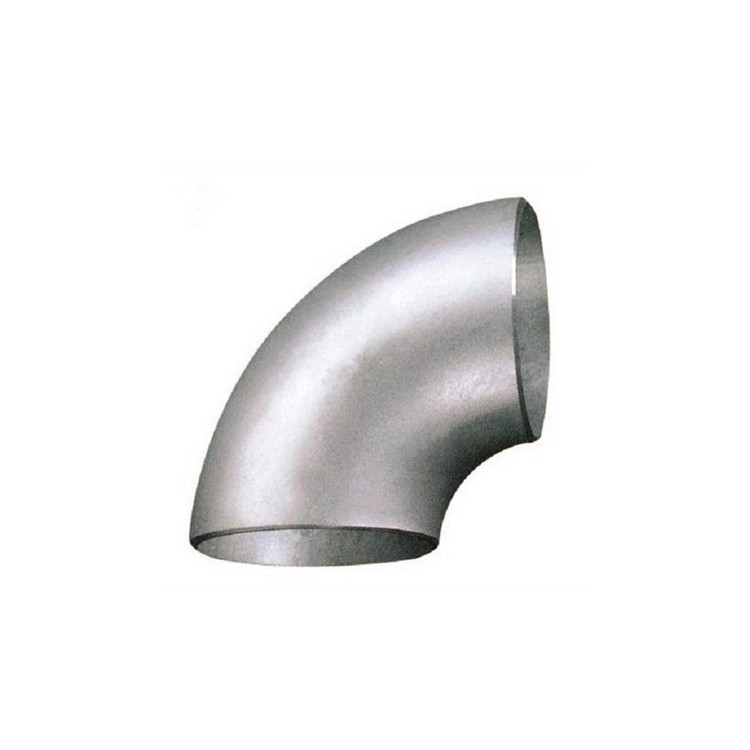

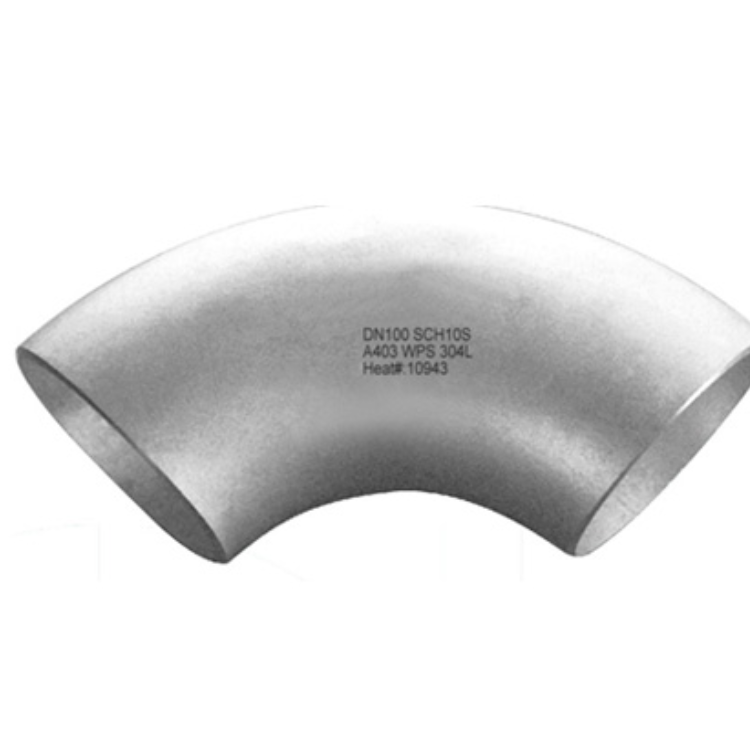

90°短半径弯头

‌90°短半径弯头‌是管道系统中改变管路方向的常用连接管件，核心定义是曲率半径等于管子外径（R=1.0D，D为管道外径）的90°转弯管件，详细信息整理如下：

一、基础定义与核心参数

• ‌曲率规则‌：曲率半径R=1.0D，相比长半径弯头（R=1.5D），整体长度更短，弯曲弧度更急促，占用安装空间更小。

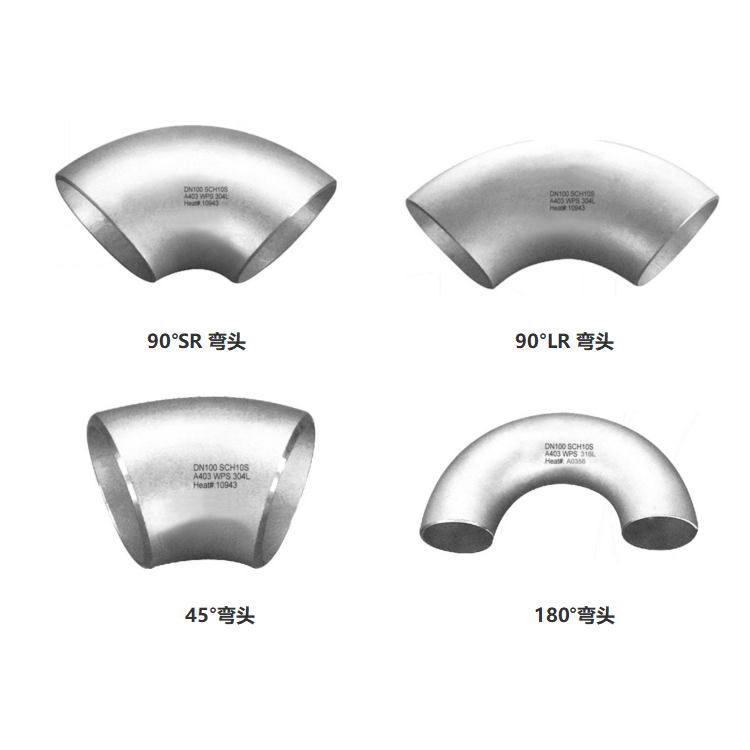

• ‌角度规格‌：标准角度包含90°、180°两种，其中90°是应用最广泛的规格。

• ‌行业代号‌：标准标记为90E(S)，行业通用代号为ELS (SR)(ES)，便于图纸和采购文件识别。

• ‌尺寸范围‌：公称直径覆盖DN15~DN3200，支持非标定制，主要生产基地集中在河北省沧州市盐山县。

二、材质与执行标准

表格

‌执行标准‌：覆盖国标GB/T12459-2017、GB/T13401-2017，以及国际标准ASME B16.9、行业标准SH3408-1996等。

三、工艺特点

短半径弯头因为相对弯曲半径小，单位长度内变形量大，成形难度比长半径弯头更大，主流生产采用‌扩径推弯成型芯头技术‌：通过环向扩径力与轴向推制力的复合作用使管坯金属变形，成品精度和力学性能更稳定。
其中陶瓷复合短半径弯头采用离心浇铸复合技术制成，内层陶瓷层耐磨性高，可大幅延长输料管道的使用寿命。

四、应用场景与选型建议

短半径弯头因为弯曲弧度更急促，流体阻力相对更大，因此主要用于两类场景：

1. ‌低压流体输送管道‌：压力、流速较低的民用或普通工业场景，对阻力要求不高，可节省成本。

2. ‌安装空间受限的场景‌：弯头安装位置空间有限，需要更短尺寸的管件，因此选择短半径弯头替代长半径。
