螺纹法兰 (Threaded Flange)

螺纹法兰（Threaded Flange，代号 Th 或 TF，又称 Screwed Flange）是工业管道系统中一种通过螺纹与管道连接、无需焊接的关键配件。以下是关于该产品的详细资料及制作工艺解析：

一、 详细产品资料

1. 结构与功能

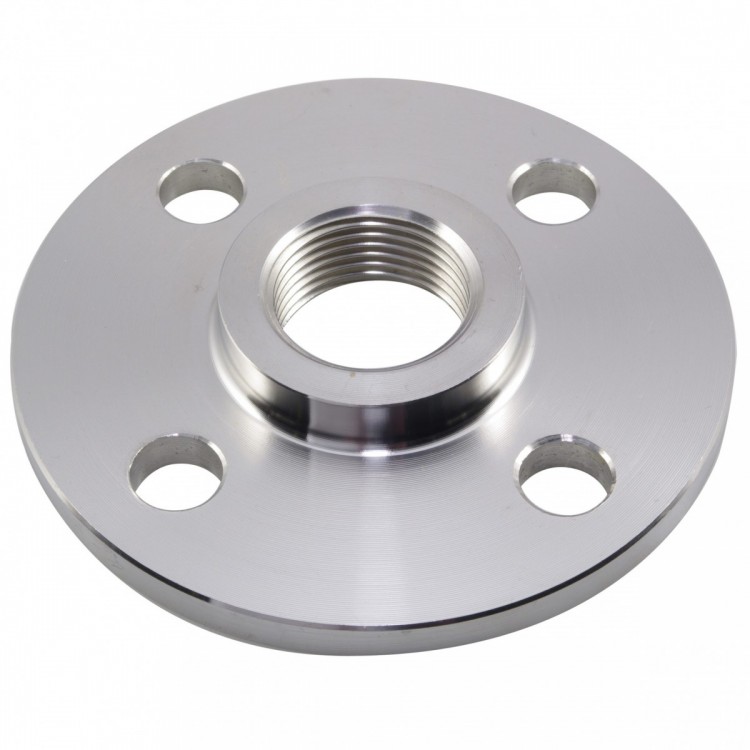

螺纹法兰的内孔带有精密的螺纹（通常为内螺纹），安装时直接旋入带有匹配外螺纹的管端。这种设计使其成为小口径管道、低压系统或禁止动火（易燃易爆）环境中的理想免焊连接件。

2. 核心参数与标准

• 执行标准：国际上主要遵循美标 ASME B16.5，国内常用标准包括 GB/T 9119、化工部标准 HG/T 20592（PN系列）与 HG/T 20615（Class系列），以及欧标 EN 1092-1、日标 JIS B2220 等。

• 尺寸范围：通常适用于小口径管道，公称通径一般为 DN15 ~ DN100（或 1/2" ~ 4"）。

• 压力等级：

• 美标：Class 150、Class 300、Class 600、Class 900、Class 1500、Class 2500。

• 欧标/国标：PN10、PN16、PN25、PN40 等。

• 螺纹类型：主要分为 NPT（美制锥管螺纹，ASME B1.20.1）和 BSPT（英制锥管螺纹，ISO 7 / EN 10226）。(注：两者不通用，采购时需严格区分)。

3. 制造材质

• 碳钢 (Carbon Steel)：ASTM A105、20#、Q235、16Mn 等。

• 不锈钢 (Stainless Steel)：ASTM A182 F304/304L/316/316L/321/310S/347/904L 等。

• 合金钢/低温钢 (Alloy/Low-temp Steel)：ASTM A182 F11/F22/F91、ASTM A350 LF2 等。

4. 连接方式与特性

• 优点：安装快速便捷，无需焊接设备和动火作业；适用于埋地管道或需频繁拆卸维护的场合；在加油站、化工厂等易燃易爆区域具有极高的安全性。

• 缺点：主要依靠螺纹的干涉配合和密封胶/生料带实现密封，抗疲劳性能和承压能力相对较弱。不推荐用于高温、高压、剧烈振动或存在缝隙腐蚀风险的严苛工况。

二、 制作工艺

高质量的螺纹法兰对螺纹的精度和光洁度要求很高，主流制造工艺以锻造成型 + 数控机加工为主，核心流程如下：

1. 原材料准备与下料（Material Cutting）
选用优质的碳钢、不锈钢或合金钢圆钢/棒料作为基础材料，通过锯床或切割机将其切割成规定尺寸的坯料。

2. 锻造成型（Forging & Forming）
将坯料加热后进行模锻或自由锻。锻造工艺能够消除钢锭内部的偏析和气孔等缺陷，细化金属晶粒结构，从而赋予法兰远高于铸造件的机械强度和韧性。

3. 热处理（Heat Treatment）
锻造后的毛坯需进行正火、退火或固溶处理等热处理工序，以消除锻造内应力，调整材料的硬度，使其达到最佳切削状态并满足机械性能要求。

4. 数控精密加工（CNC Machining）
这是螺纹法兰制造中最核心的环节，主要包括：

• 车削加工：在数控车床上精密车削法兰的外径、内孔、厚度以及密封面（如突面 RF 或平面 FF），确保密封面的粗糙度和垂直度达标。

• 数控螺纹切削（CNC Thread Cutting）：通过数控车床进行多道次锥度切削，确保螺纹的螺距、锥度（如 NPT 的 1°47’）和深度极其精准。高精度的螺纹能有效防止泄漏，并避免不锈钢材质在装配时发生“咬死（Galling）”现象。

• 钻孔：通过数控钻床加工法兰盘上的螺栓孔，确保孔位分布均匀。

5. 表面处理与检验（Surface Treatment & Inspection）

• 表面处理：去除螺纹及法兰表面的毛刺和锐边（防止损伤密封垫片），并进行防锈处理（如涂防锈油、镀锌、酸洗钝化或喷漆）。

• 检验：使用螺纹规等工具严格检验螺纹精度，同时进行尺寸测量、外观检查、材质光谱分析以及必要时的无损探伤和水压测试。

6. 标识与包装（Marking & Packing）
