盲板法兰(Blind Flange)

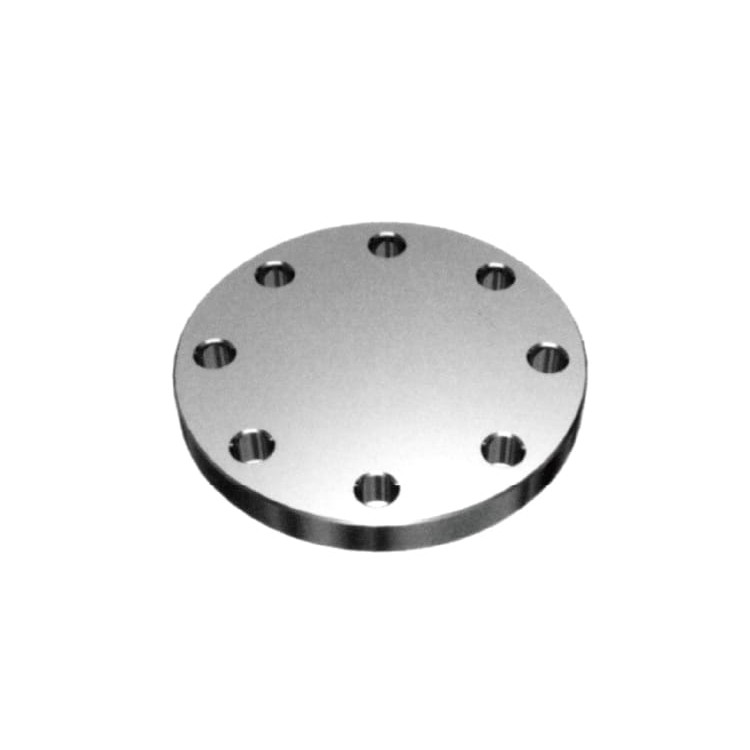

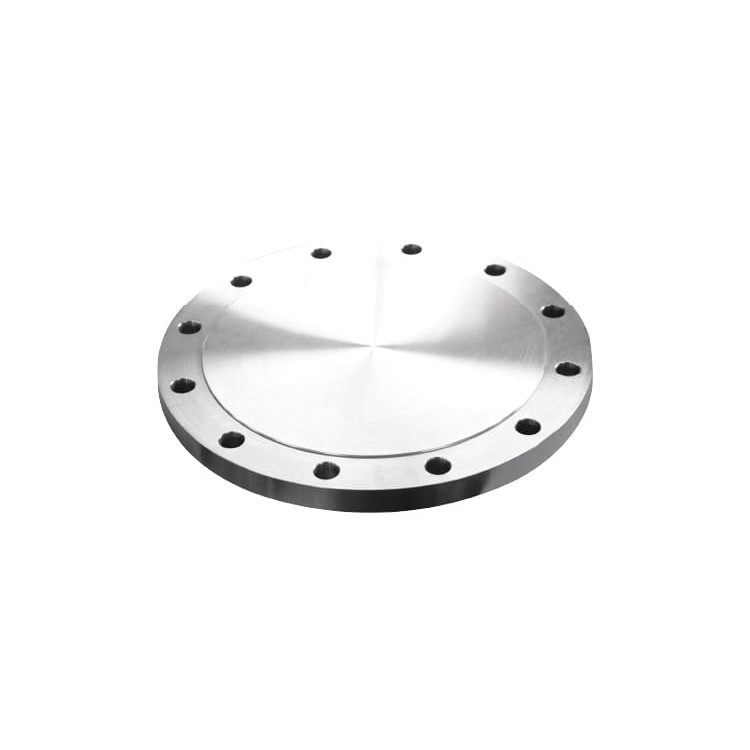

盲板法兰（Blind Flange，代号 BL）又称法兰盖或盲板，是一种中间不带孔的实心法兰。它通过螺栓与管道端部的其他法兰连接，主要用于封堵管道端部、隔离系统或进行压力试验。以下是关于盲板法兰的详细资料及制作工艺：

一、 核心规格与参数

• 尺寸范围：公称直径通常为 DN15 至 DN1200（或 1/2" 至 48"），部分标准可至 DN4000。

• 压力等级：涵盖低压至高压，常见等级包括 PN2.5 至 PN100，以及美标的 Class 150 至 2500。

• 密封面型式：包括平面（FF）、突面（RF）、凹凸面（MFM）、榫槽面（TG）和环连接面（RJ）等，以适应不同的介质和压力要求。

二、 常见材质分类

盲板法兰的材质选择取决于工作环境和介质特性，主要包括：

• 碳钢：如 ASTM A105、20#、Q235，适用于常温低压的水、空气、蒸汽管道。

• 不锈钢：如 304、316L、310S，具有优良的耐腐蚀性，常用于化工、食品及海洋工程。

• 合金钢：如 ASTM A182 F11、F22，耐高温、高压性能优异，适用于火电、核电等高温蒸汽管道。

• 特种合金：如双相钢（F51、F53）、镍基合金（Hastelloy C276），专为强腐蚀、极端温度等苛刻工况设计。

三、 制作工艺详解

盲板法兰的生产工艺主要分为锻造、铸造、割制和卷制四种，其中锻打和中板割制的质量较好，而铸造成本最低但质量相对较差。

1. 锻造工艺（质量最优）
锻造法兰内部组织致密、流线型好，机械性能（如抗剪切力和拉伸力）优于铸造法兰，但成本较高。

• 流程：选取优质钢坯下料 → 加热 → 成形 → 锻后冷却 → CNC机加工。

• 方法：

• 自由锻：工具简单、通用性大，适合形状简单的单件或小批量锻件。基本工序包括镦粗、拔长、冲孔、弯曲和切断等。

• 模锻：生产率高，锻件尺寸精度高，加工余量小，纤维组织分布更合理，适合大批量生产。

2. 铸造工艺（成本较低）
铸造法兰毛坯形状尺寸准确，加工量小，但内部组织流线型较差，且容易出现气孔、裂纹、夹杂等铸造缺陷。

• 离心铸造：属于精密铸造方法，组织较普通砂型铸造更细，不易出现组织疏松和气孔问题。

• 流程：原材料放入中频电炉熔炼（1600-1700℃） → 金属模具预热恒温（800-900℃） → 离心机注入钢水 → 自然冷却保温 → 水冷脱模。

3. 割制工艺
利用中板或厚钢板直接通过数控切割（如等离子切割、激光切割）加工而成，质量仅次于锻打，适用于常规压力等级。

四、 衍生类型：8字盲板

除了常规的平板盲板，还有一种8字盲板（Spectacle Blind）。它一端是实心盲板，另一端是节流环（通孔），形状类似数字“8”。其最大优势是无需拆卸即可通过旋转实现管道的“封闭”与“流通”快速切换，且状态标识明显，常用于需要频繁切换通断的工况。

五、 主要执行标准

• 国家标准：GB/T 9123-2010（钢制管法兰盖）

• 化工行业标准：HG/T 20592-2009, HG/T 20615-2009

• 美国标准：ASME B16.5, ASME B16.47

• 欧洲标准：EN 1092-1 Type 05
