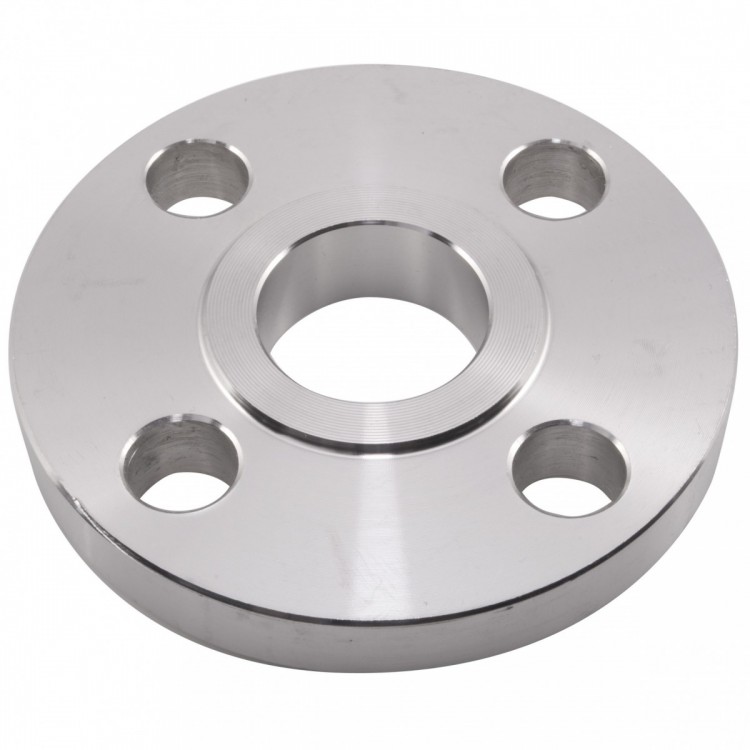

带颈平焊法兰 (Slip-On Flange)

带颈平焊法兰（Slip-On Flange，代号 SO）是工业管道系统中应用极为广泛的一种连接配件。以下是关于它的详细资料及制作工艺解析：

一、 详细产品资料

1. 结构与功能
带颈平焊法兰的全称是“带颈平焊钢制管法兰”。它的结构特点是带有一个较短的颈部，相比无颈的板式平焊法兰（PL），短颈设计显著增强了法兰的刚性和承载能力。安装时，将管子插入法兰内径至规定深度，然后进行内外两道角焊缝焊接。

2. 核心参数与标准

• 执行标准：涵盖国标 GB/T 9116、化工部标准 HG/T 20592（欧标体系）与 HG/T 20615（美标体系）、美标 ASME B16.5 等。

• 尺寸范围：覆盖中大口径管道，公称通径一般为 DN10 ~ DN1800（或 1/2" ~ 24"）。

• 压力等级：

• 国标/欧标：PN6、PN10、PN16、PN25、PN40、PN63、PN100等。

• 美标：Class 150、Class 300、Class 600等。

• 适用工况：通常适用于公称压力不超过 2.5MPa（或 4.0MPa）的中低压管道系统，常用于化工、石油、机械、市政及暖通空调等常温或低温流体输送场景。

3. 制造材质

• 碳钢 (Carbon Steel)：ASTM A105、20#、Q235、16Mn 等。

• 不锈钢 (Stainless Steel)：ASTM A182 F304/304L/316/316L/321/310S 等。

• 合金钢/低温钢 (Alloy/Low-temp Steel)：ASTM A182 F11/F22/F91、ASTM A350 LF2 等。

4. 连接方式与特性

• 优点：结构简单，制造成本低，性价比高；安装便捷，对管道的切割精度和对口偏差要求较低，现场施工效率高。

• 缺点：与带颈对焊法兰（WN）相比，其承压能力稍弱，焊缝形式为角焊缝，不能像对焊法兰那样进行射线探伤，因此不推荐用于高度波动、剧烈振动或高温高压的严苛工业管道。

二、 制作工艺

带颈平焊法兰的生产工艺主要分为锻造和卷制两种，主流高精度制造方案为锻造成型，其核心流程如下：

1. 原材料准备与下料（Raw Material & Cutting）
根据法兰的设计尺寸和重量，选用优质的碳钢、不锈钢或合金钢圆钢/钢板。通过锯床或等离子切割将原材料切割成坯料，并预留后续加工余量。

2. 锻造成型（Forging）
将坯料送入加热炉中加热至锻造温度区间（如碳钢约1100-1250℃），随后送入空气锤、摩擦压力机或液压机进行模锻或自由锻。先镦粗坯料，再锻出颈部的雏形，最后压延成型法兰盘部分，使颈部与法兰盘成为一个致密的整体。锻造工艺能细化晶粒，消除内部气孔等缺陷，使其机械性能优于铸造法兰。
(注：对于特大口径的带颈平焊法兰，受限于设备吨位，通常采用中厚板卷制工艺进行生产。)

3. 热处理（Heat Treatment）
锻造后的毛坯需进行热处理（如正火、退火等），以消除加工过程中产生的内应力，改善材料的力学性能，降低硬度以便于后续的切削加工。

4. 机械加工（Machining）
将热处理后的毛坯放置在数控车床上进行精密加工。主要工序包括：

• 粗加工：去除表面的氧化皮和不规则凸起。

• 精加工：车削法兰的端面、外圆、内孔，并加工密封面（如突面RF、凹凸面MFM等）。

• 钻孔：通过数控钻床加工螺栓孔，确保孔位和尺寸公差严格符合标准要求。

5. 检验与表面处理（Inspection & Surface Treatment）

• 检验：包括外观检查、尺寸测量、材质光谱分析以及无损检测（如超声波探伤、磁粉探伤），确保法兰无裂纹、气孔等缺陷。

• 表面处理：根据客户需求，碳钢法兰通常进行防锈油、镀锌或喷漆处理；不锈钢法兰则进行酸洗钝化或抛光处理。

6. 标识与包装（Marking & Packing）
