承插法兰（SW)

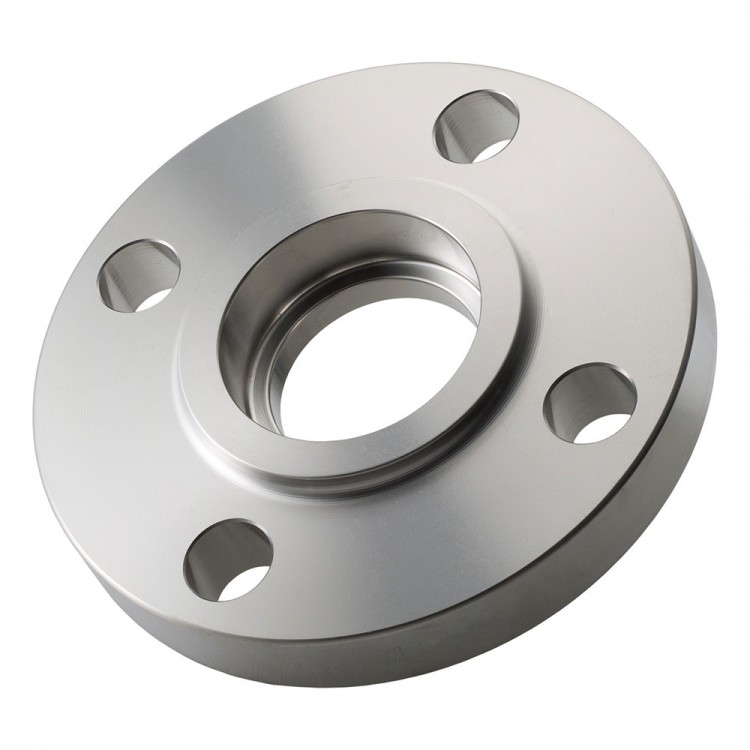

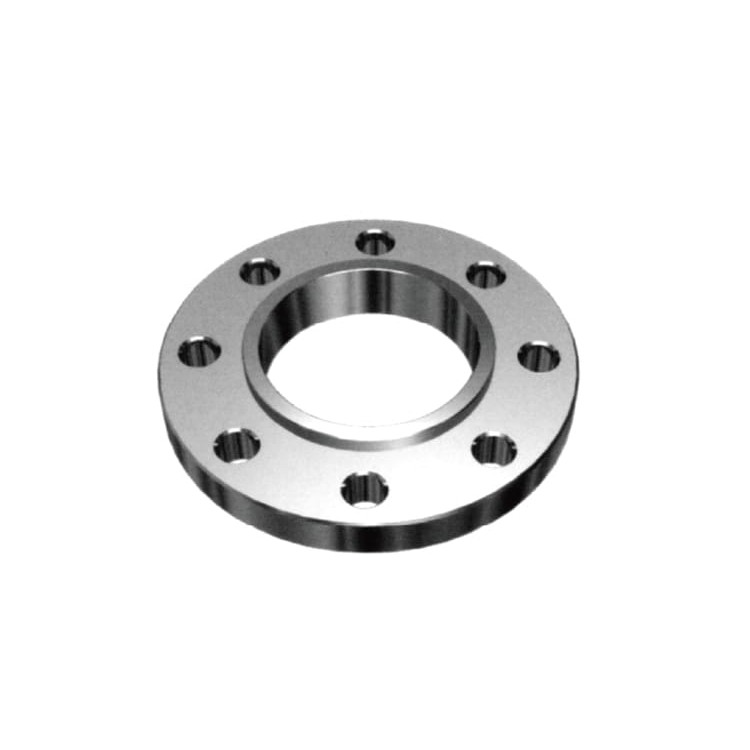

承插焊法兰（Socket Weld Flange，简称 SW Flange）是一种专为高压、高密封性要求的小口径管道系统设计的连接件。以下是关于它的详细信息及制作工艺的深度解析：

一、 承插焊法兰（SW）详细信息

1. 核心结构与工作原理

• 结构设计：法兰中心孔内设计有一个凹台（称为“肩部”或承口），其深度通常为管壁厚的1.5倍。

• 连接方式：管道端部插入该承口内，在法兰外侧与管道之间进行角焊缝焊接。这种双重密封结构（角焊缝+金属本体）能有效阻断介质泄漏。

2. 规格与参数范围

• 尺寸范围：主要适用于小口径管道，通常为 1/2" ~ 3"（DN15 ~ DN80）。

• 压力等级：

• 美标：Class 150, 300, 600, 900, 1500, 2500

• 国标/欧标：PN10 至 PN100

• 密封面型式：突面（RF）、全平面（FF）、凹凸面（MF）、榫槽面（TG）以及环连接面（RJ/RTJ，适用于高压高温工况）。

3. 常用材质

• 碳钢：ASTM A105, A350 LF2, 20#, Q235等。

• 不锈钢：ASTM A182 F304/304L, F316/316L等。

• 合金钢：ASTM A182 F11, F22, F91等。

• 特种钢：双相不锈钢（F51, F53）、镍基合金、低温钢等，用于强腐蚀或极寒/极热工况。

4. 核心优缺点

• 优势：抗振性能强，焊接强度高，无需精密坡口加工，防泄漏效果极佳，特别适合空间受限的小口径高压管线。

• 劣势：由于焊接存在缝隙，在剧烈温度交变环境下易产生热应力导致裂纹；且焊接后不易拆卸，对焊工技术要求较高。

二、 制作工艺全流程

承插焊法兰的生产是一个集成了材料成型、机械加工与热处理的精密制造过程，核心工艺流程如下：

1. 原材料准备与检验
生产始于高品质的钢坯（碳钢、合金钢或不锈钢）。在投入生产前，需对原材料进行化学成分分析和机械性能测试，确保其符合相关标准（如 ASME B16.11 或 B16.5）。

2. 锻造成型（核心工序）

• 切割与加热：将钢材切割成所需尺寸，并在电炉或燃气炉中加热至适当的锻造温度。

• 锻压成型：通过自由锻或模锻，在高温下对钢坯进行塑性变形，打碎铸态组织、细化晶粒，形成法兰毛坯。锻造能显著提高材料的力学性能和抗疲劳性，是保障其用于高压工况的根本。

3. 热处理
锻造完成后，需进行正火、退火或调质等热处理工序。这一步旨在消除锻造和机加工过程中产生的内应力，均匀化材料微观组织，并获得所需的力学性能。

4. 机械精加工
锻造毛坯去除氧化皮后，进入高精度数控车床（CNC）进行切削加工，这是形成结构特征的关键：

• 承插孔加工：在法兰盘中心精密铣削/镗削出承口及内径，需与管道外径紧密匹配，并加工出用于角焊缝的坡口。

• 密封面加工：精车或磨削端面及密封面，确保光洁度与精度达到标准要求。

• 螺栓孔加工：按标准跨距精确钻出螺栓孔，并进行倒角处理。

5. 表面处理
