对焊斜三通

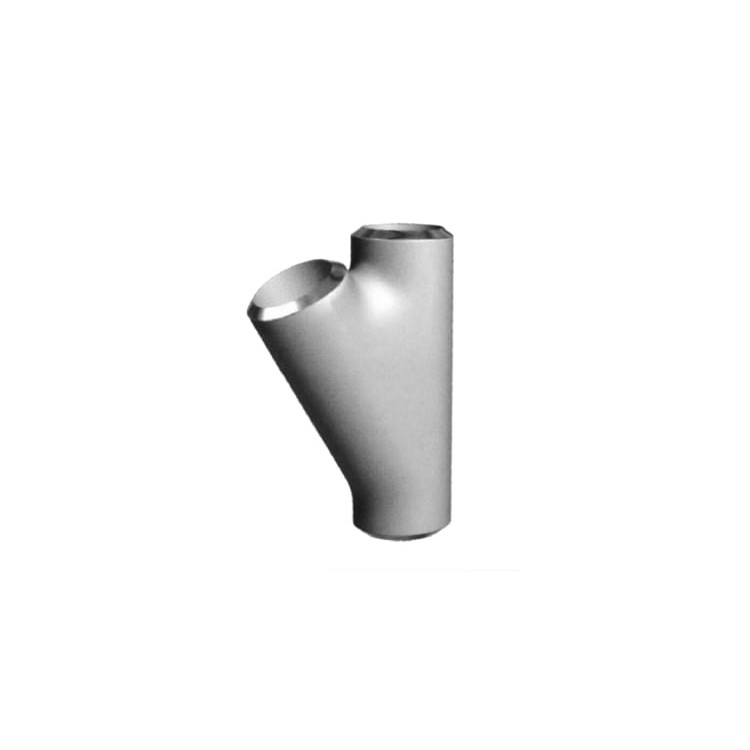

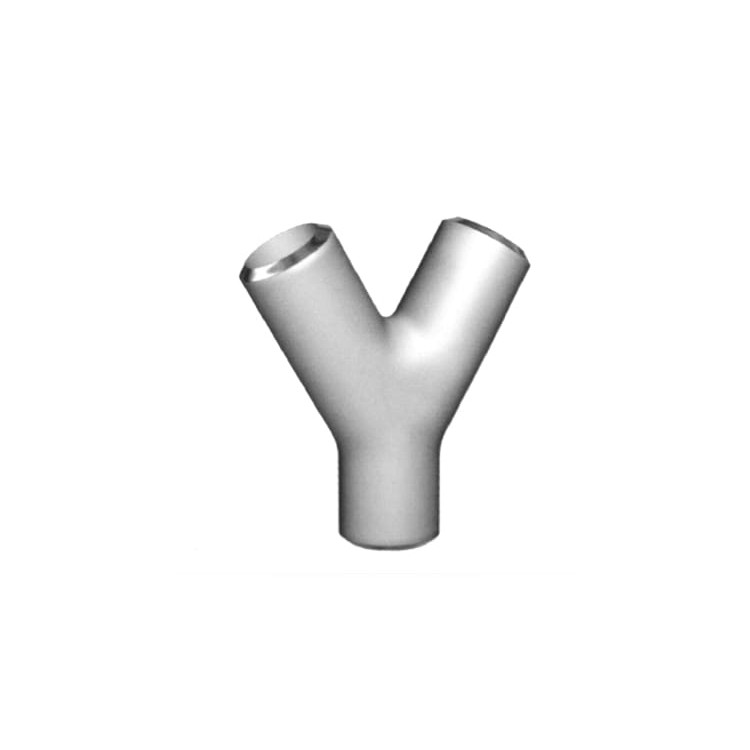

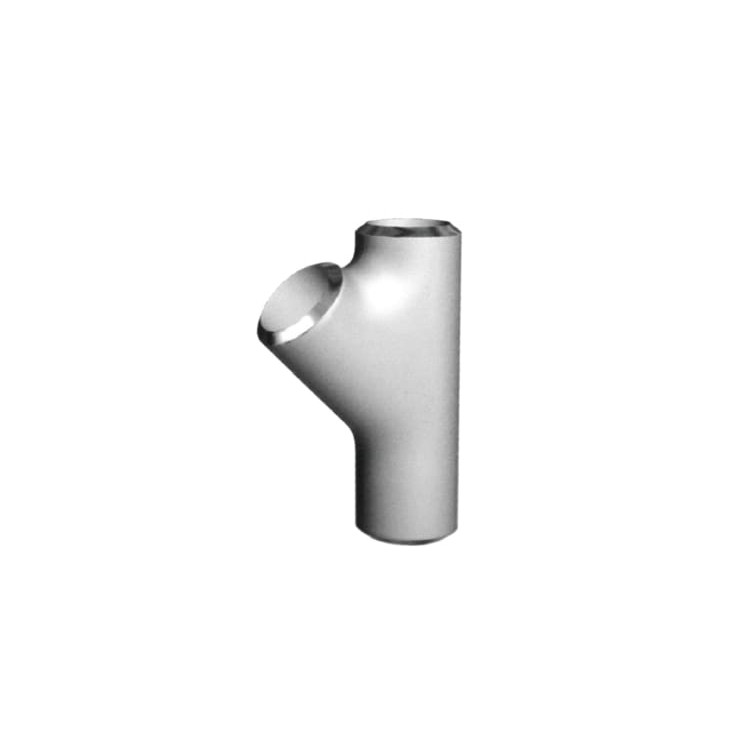

对焊斜三通（Butt Weld Skew Tee / Y-Tee）是管道系统中用于分支连接、改变流体方向的重要管件。其外观形状类似于英文字母“Y”，分支管道与主干管道通常呈45°或30°夹角。相比正三通，斜三通能有效减小流体流动的阻力和湍流，提升系统的流动效率，常用于高温高压管系及需要清管作业的管道中。

以下是对焊斜三通的详细资料与制作工艺解析：

一、 核心资料与技术参数

1. 执行标准：

• 国际标准：ASME B16.9（碳钢和合金钢对焊管件）、MSS SP-43（不锈钢对焊管件）。

• 国内标准：GB/T 12459、GB/T 13401、HG/T 21635/21631、SH3408/3409等。

2. 规格尺寸：

• 尺寸范围：通常覆盖 1/2" - 80"（DN15 - DN2000）。

• 壁厚等级：SCH 10 - SCH 160, XXS 等。

• 尺寸类型：等径斜三通（主管与支管直径相同）和异径斜三通（主管与支管直径不同）。

3. 常见材质：

• 碳钢：20#, Q235B, A234 WPB。

• 不锈钢：304/304L, 316/316L, 310S, 321, 904L, 双相钢 S32205/S31803 等。

• 合金钢：A234 WP9, WP11, WP22 等。

4. 工程分析关键参数：

• 在高温高压管系的设计中，焊接斜三通的应力增大系数（SIF）是应力分析和安全评定的关键参数。设计时需结合几何结构、无量纲参数及有限元分析（如使用FEATools或NozzlePRO软件）进行补强计算。

二、 制造工艺

对焊斜三通的制造工艺根据生产方式（工厂预制与现场施工）主要分为以下几种：

1. 工厂预制工艺（钢板卷制与焊接）

对于大型或特殊规格的斜三通，常采用卷管焊接工艺：

• 下料与卷制：用样板划线，通过气割或等离子切割机裁切下料，再利用卷板机将钢板卷制成圆管型。

• 直管焊接：将卷制成圆管的主管和支管的纵向缝隙进行焊接，并进行UT（超声波）探伤检测。

• 主管拔口与支管切割：将焊接好的支管固定在旋转平台上找正，用割枪或等离子切割机将支管口沿所需角度（如45°）切割，并用砂轮机磨出主管拔口（相贯线坡口）。

• 组对与点焊：利用专用定位机构将支管的斜口端与主管的拔口处对接限位，确保角度和位置准确后进行点焊固定。

• 焊接与打磨：完成整体焊缝焊接。为解决斜角处内壁残留焊渣打磨困难的问题，现代工艺常配合专用打磨件清理内壁，确保后续X射线探伤贴片更容易。

• 热处理与检测：半成品放入温控仪内进行热处理以消除焊接应力，最后进行成品尺寸检测与无损探伤。

2. 热压成型工艺

• 坯管压扁与压制鼓包：将坯管加热后在压力机下压扁，随后多次进炉加热、压制，使支管部位逐渐凸出（鼓包）成型。

• 开孔拔制：在支管顶端划线开椭圆孔，加热后由小到大逐级拔制成型，直至支口达到要求尺寸。

3. 现场施工放样与制作技巧

在施工现场，管工常采用快速放样法制作斜三通：

• 等分划线法：将支管圆周进行等分（如8等分），对齐主管中心线并点焊固定。利用焊条作为量具，紧贴主管外壁在支管上逐点标记出相贯线，然后将各点连线进行切割。

• 坡口处理：切割完成后，需对管口进行斜坡切割（Bevel Cutting），常见坡口角度为30°至45°。合理的坡口能改善接头配合度、提高熔深并减少焊接热变形。

三、 安装与焊接规范

1. 坡口与打底：焊接前坡口角度通常保持在30°到35°之间，间隙控制在2-3毫米。首层焊道必须采用氩弧焊打底，以确保内壁成型平整、无焊瘤。

2. 支撑要求：在振动或热位移较大的区域，必须在距离三通1.5倍公称直径的范围内设置固定支架，以避免应力集中。

3. 系统试验：安装完成后，需与整个管道系统一起进行强度试验和严密性试验，试验压力通常不低于设计压力的1.5倍，保压期间确保连接处无渗漏。
