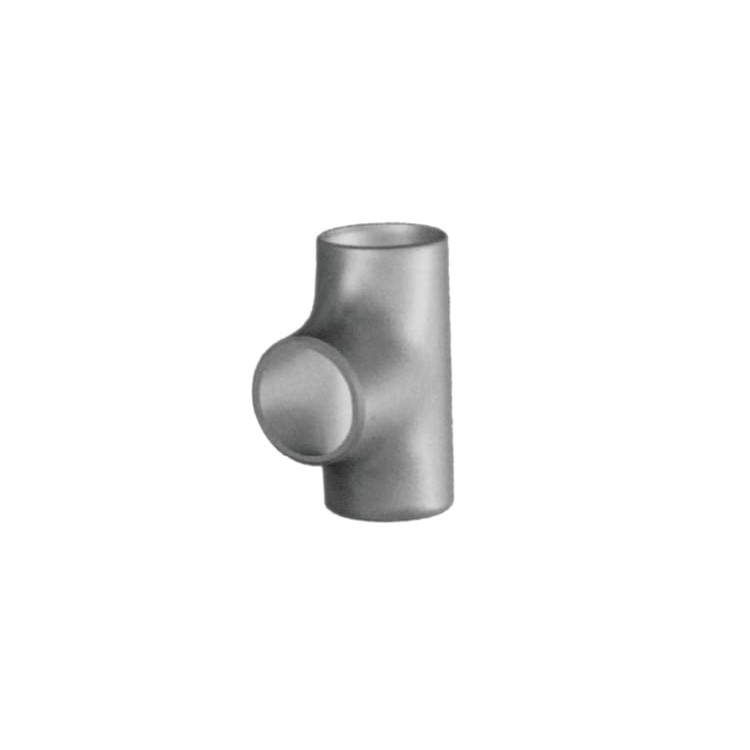

不锈钢对焊三通

对焊三通（Butt Weld Tee）是管道系统中用于分流或合流介质的核心T型管件，广泛应用于石油、化工、电力、冶金等高压及腐蚀性工况中。以下是关于对焊三通的详细资料与制作工艺：

一、 详细资料与核心参数

1. 结构与分类

• 等径三通（Equal Tee）：主管和支管的外径尺寸相同，用于相同口径管道的分流或合流。

• 异径三通（Reducing Tee）：支管口径小于主管口径，用于不同口径管道之间的变径分流或合流。

2. 规格与执行标准

• 尺寸范围：通常覆盖 1/2" - 80"（DN15 - DN2000），部分焊接三通可达更大口径。

• 壁厚等级：涵盖 SCH 10 至 SCH 160，以及 XXS（特厚壁）。

• 执行标准：国际上主要遵循 ASME B16.9（美标）和 MSS SP-43；国内主要遵循 GB/T 12459、GB/T 13401、HG/T 21635 等标准。

3. 材质与性能

• 碳钢：如 ASTM A234 WPB/WPC，适用于常规工业管道。

• 不锈钢：如 ASTM A403 WP304/316L等，具有耐腐蚀性，适用于化工、食品及制药行业。

• 合金钢与低温钢：如 ASTM A420 WPL6、ASTM A234 WP11/WP91等，具备耐高温、高压及耐低温冲击性能。

4. 核心优势
对焊连接方式具有高强度和良好的密封性能，能够承受高温高压，且与管道形成坚固无缝的整体，降低了泄漏风险。

二、 制作工艺详解

对焊三通的制造过程严谨且复杂，主要分为无缝成型和焊接成型两大类，核心工序包括以下几个阶段：

1. 原材料检验与下料

• 选用符合标准的镇静钢管材或钢板，表面必须平整光滑，无裂纹、重皮或油污等缺陷。

• 根据管件的几何尺寸计算，对管材或钢板进行精确的机械切割下料，并移植材料标识以保证可追溯性。

2. 成型工艺（核心环节）
根据管件的尺寸和壁厚，通常采用以下几种成型技术：

• 液压胀形（Hydraulic Bulging）：将管坯放入模具中，注入超高压液体，同时在两端施加轴向推力补料，使金属向支管方向流动成型。此工艺壁厚均匀，是中小口径无缝三通的主流工艺。

• 热压成型（Hot Pressing）：将管坯加热至规定温度后放入模具中，通过压力机压扁、压制鼓包，并在支管顶端开孔后进行逐级拔制成型，最后进行整型处理。

• 冷挤压成型（Cold Extrusion）：在室温下，对涂抹润滑剂的坯料施加高压使其在胎模具中成型，适用于变形量较小的管件。

• 钢板卷制焊接：对于大口径三通，通常将钢板卷制成筒状，进行直缝焊接，随后再进行热压支管成型。

3. 热处理（Heat Treatment）
成型后的三通毛坯需进行热处理（如退火、正火或淬火回火），以消除加工过程中产生的内应力，恢复并改善材料的力学性能（如硬度、强度和韧性）。

4. 机械加工（端面与坡口）
通过数控车床对三通的主管两端和支管端口进行车削加工，加工出符合标准的焊接坡口（Beveling），确保现场安装时能够实现全熔透焊接。

5. 表面处理与防腐

• 碳钢三通通常进行喷砂除锈并涂刷防锈漆或黑漆（Black Vanish）。

• 不锈钢三通则进行酸洗钝化或机械抛光处理，以增强抗腐蚀能力。

6. 质量检验与测试

• 无损检测（NDT）：对焊缝及应力集中区域进行100%超声波探伤（UT）、射线探伤（RT）或磁粉/渗透探伤（MT/PT），确保无内部及表面缺陷。

• 几何尺寸检验：严格测量中心至端面距离、坡口角度及壁厚公差。

• 压力试验：抽样或全数进行水压/气压试验，验证其承压和密封性能。
