八字盲板，插板Blank，插环Spacer,

在工业管道系统中，八字盲板、插板和插环是用于实现管道安全隔离、切断或保持流通的关键部件。以下是这三种管件详细的技术资料及制造工艺解析：

一、 详细技术资料

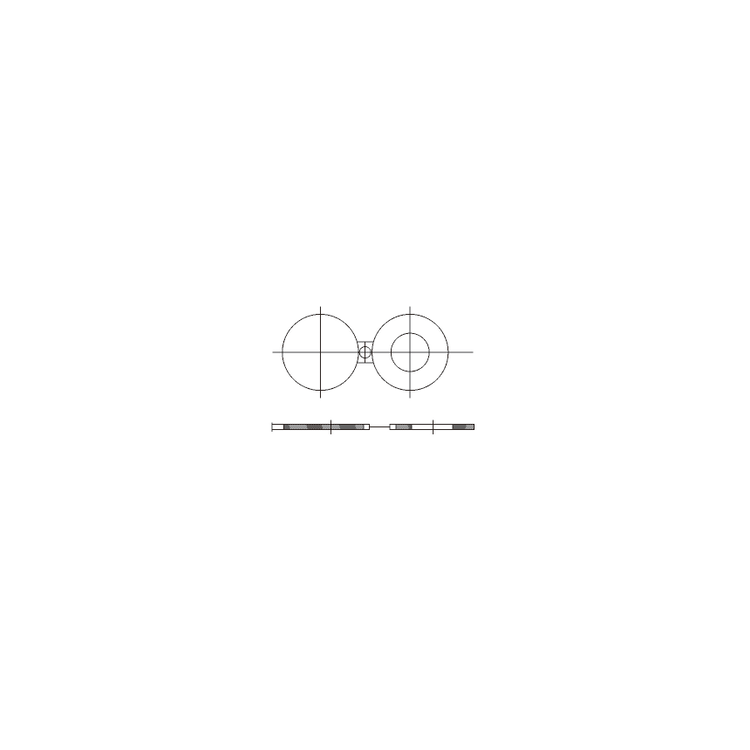

1. 八字盲板 (Figure-8 Blind / Spectacle Blind)

• 结构特征：外形酷似数字“8”或一副眼镜，由一块被分割成两部分的固定厚度钢板组成。一端是实心圆盘（盲板端），另一端是空心圆环（垫环/通孔端），两端通过一段扁钢连接。

• 核心功能：主要用于需要频繁切换状态的管道系统。当需要隔离时，将实心端旋转至法兰间；当需要正常流通时，将空心环端旋转至法兰间。其优势是状态直观（Visual Indication），无需拆卸即可切换，避免了管线被强迫扩张。

• 常用标准：ASME/ANSI B16.48、HG/T 21547。

2. 插板 (Blank / Paddle Blank / Spade)

• 结构特征：通常为带柄的实心圆盘，中间不带通孔。

• 核心功能：用于实现管道的绝对切断（Positive Shut-off）。在设备维修、打压或吹扫等一次性使用的场合，插入法兰之间以阻断介质流动。使用时需完全拆卸螺栓插入，恢复流通时需再次拆下。

• 应用场景：通常推荐用于要求完全隔离的部位，或作为打压、吹扫等一次性使用的隔离手段。

3. 插环 (Spacer / Paddle Spacer)

• 结构特征：通常为带柄的空心圆环，内孔径与对应管道的管径一致。

• 核心功能：与插板互为盲通。主要用于填补管路上盲板的安装间隙，维持法兰间距，并保持管道畅通。当八字盲板处于“通”的状态时，插环端即起到此作用。

4. 通用参数与材质

• 尺寸与压力范围：尺寸通常覆盖 1/2" ~ 48" (DN15 ~ DN1200)；压力等级涵盖 PN10 至 PN40，以及美标 Class 150 至 2500。

• 常用材质：碳钢（如20#、A105、16Mn）、不锈钢（如F304/316L）、合金钢（如F11、F22）以及双相钢等，可根据管路压力等级和介质腐蚀性进行选择。

二、 制造工艺流程

盲板类产品的生产工艺一般分为四种：锻打、铸锻、中板割制、铸造。其中，锻打和中板割制的质量较好，锻打产品因组织致密、机械性能优异；铸造工艺则相对最次。

以主流的中板割制与锻打工艺为例，详细制造步骤如下：

1. 原材料准备与检验

根据产品性能要求选择合适的母材（如圆钢、钢锭或中厚板）。对进厂原材料进行化学成分和机械性能检验，并进行除锈、去油等表面预处理，以确保表面质量。

2. 成型加工

• 中板割制工艺：直接在钢板上切割出法兰及盲板的内外径，预留加工余量，随后进行螺栓孔及密封面水线的加工。此工艺受限于中板的幅宽。

• 锻打工艺：将加热后的钢坯放入模具中进行塑性变形。对于八字盲板，通常会设计预锻模膛和滚压模膛，通过减小部分横截面积来增大另一部分，使毛坯外形圆浑光整，避免产生折叠，最后通过终锻成型。

3. 热处理

根据材料特性及设计要求，对成型后的毛坯进行退火、正火或调质等热处理，以消除内应力、细化晶粒，确保其在高压下不发生塑性变形或脆断。

4. 机械精加工

使用数控车床（CNC）、铣床、钻床等设备对热处理后的毛坯进行精密加工：

• 加工密封面（如突面RF、凹凸面等），确保表面光洁度。

• 准确钻削螺栓孔，并进行倒角处理。

• 对八字盲板进行整体尺寸与形状的铣削加工，确保两端厚度一致。

5. 表面处理与防腐

加工完成后进行表面处理。用于油类介质系统时通常不镀锌；用于其他介质系统时，需进行热浸镀锌（最小浸锌层重量需达标）或涂刷防锈漆、防腐涂层。

6. 质量检测与控制

• 外观与尺寸检测：检查表面光洁度、尺寸精度及螺栓孔跨距。

• 无损探伤：对高压或关键工况的盲板进行超声波、磁粉或渗透探伤，确保内部无裂纹、夹渣等缺陷。

• 性能测试：抽样进行硬度、抗拉强度等力学性能测试，确保符合标准。检验合格后打上规格、压力、材质及厂家标识，即可包装出厂
