对焊同心大小头

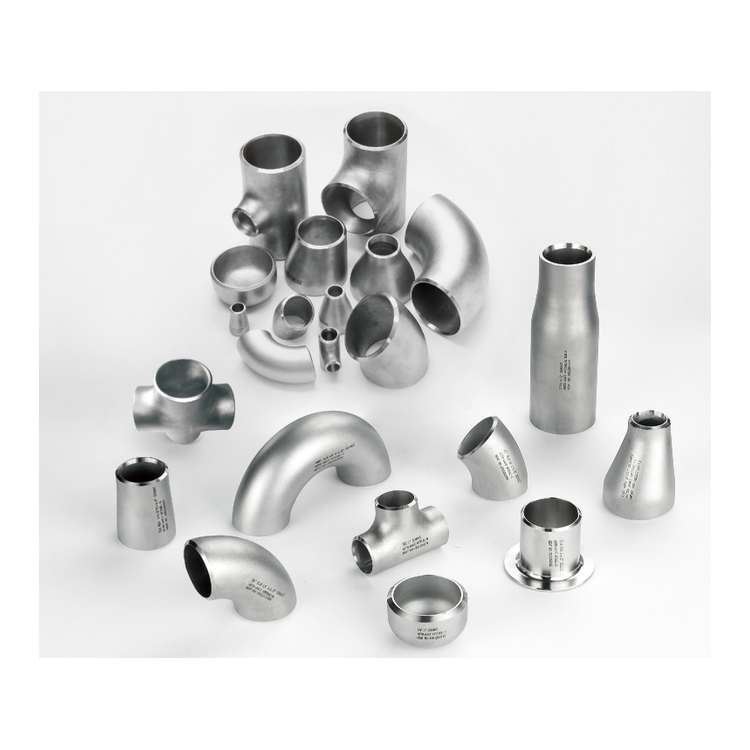

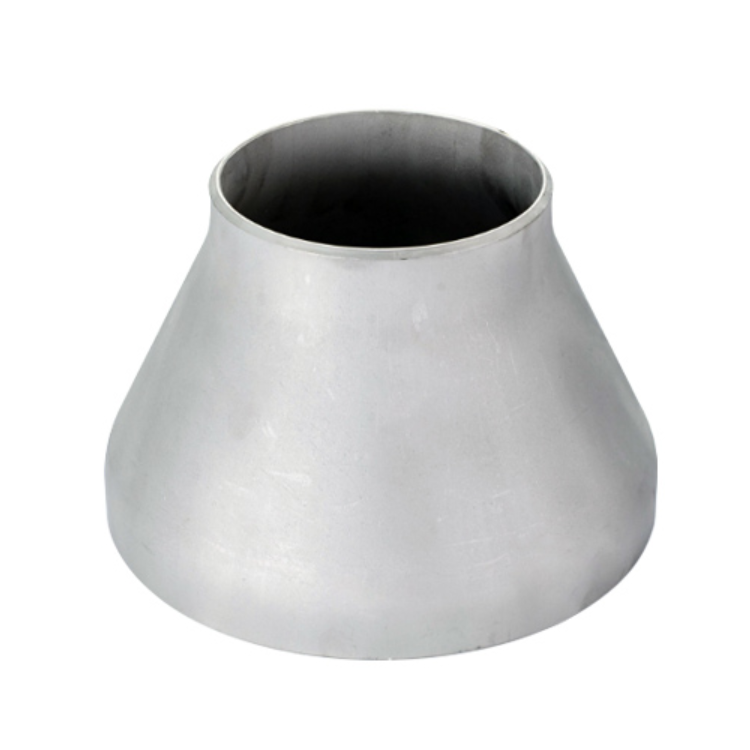

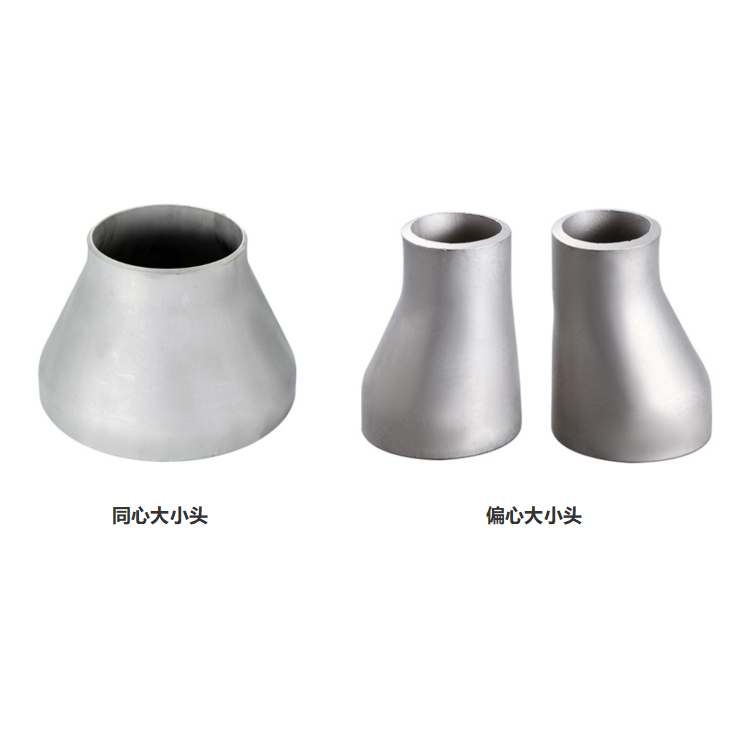

对焊同心大小头（Concentric Reducer），又称同心异径管，是管道系统中用于连接两根不同直径管子的重要过渡管件。其核心特征是大小两端及中间锥体的圆心位于同一条中心线上，呈对称的圆锥形。以下是关于它的详细资料与制作工艺解析：

一、 详细资料

1. 核心功能与应用场景

• 流体过渡：其平滑的锥形过渡设计能有效减少流体在变径处的湍流、涡流及压力损失，维持流体传输的稳定性。

• 适用工况：由于中心线对齐，同心大小头多用于垂直管道的变径，或者用于输送气体、泥浆等不易产生积液的介质。

• 应用行业：广泛应用于石油、化工、电力、造船、制药、乳品及水利等工业领域。

2. 常用材质

• 碳钢：如 20#、Q235、ASTM A234 WPB 等，经济实用，适用于常规工业管路。

• 不锈钢：如 304、316L 等，具有优异的耐腐蚀性，常用于食品、制药及化工等高标准行业。

• 合金钢：如 16Mn、Cr5Mo 等，能够承受高温、高压等苛刻工况。

3. 执行标准与规格

• 制造标准：国际上通用的标准包括国标 GB/T 12459、美标 ASME B16.9、日标 JIS、德标 DIN 等。

• 尺寸范围：常规规格从 ½英寸到 48英寸不等（如 4″x2″、8″x6″），特殊大口径管件也可按需定制。

二、 制作工艺

对焊同心大小头的制造通常根据管径大小、壁厚及材质，采用不同的成型工艺：

1. 缩径/扩径压制成型（主流无缝工艺）

• 工艺原理：将与大小头大端直径相等的无缝钢管管坯放入成型模具中，通过沿管坯轴向方向的机械压制，使金属沿模腔运动并收缩或扩张成形。

• 冷压与热压：通常优先采用冷压工艺；但在多次变径导致严重加工硬化、壁厚偏厚或使用合金钢材料时，则需采用热压成型。

2. 钢板冲压与卷制焊接（大口径工艺）

• 冲压成形：对于部分规格的大小头，可使用钢板下料，通过专用冲模将钢板冲压拉伸成形。

• 卷制焊接：对于大口径异径管，通常采用钢板在卷板机上卷制成锥形，然后进行纵向焊缝的自动或半自动焊接。

3. 现场抽条法制作（传统钣金工艺）

• 工艺原理：将原管子的圆周分为若干等分，通过计算在管壁上画出切割线，抽掉（切割）部分三角形条料。随后用焊矩加热根部，用小锤敲打小端使之收拢至目标直径，最后焊接成形。

4. 卫生级精细加工（特殊行业工艺）

• 针对食品、制药等行业的卫生级大小头，除了常规的成型外，还需经过严格的内外表面镜面抛光处理（粗糙度低于 Ra 0.8 μm），以防止微生物附着并减少流体阻力。

5. 质量控制与检测

• 成型后的管件需经过严格的几何尺寸检测、表面质量检查。对于有高压要求的焊缝管件，还需进行 X 射线（RT）或超声波（UT）无损探伤检测，确保无内部缺陷。
