一、介电常数与介质损耗测试的行业背景与意义
在现代电子工业、电力系统、航空航天、通信技术以及新材料研发领域，材料的介电性能是一项基础性的关键指标。介电常数（相对介电常数εr）和介质损耗角正切值（tgδ）共同构成了评价绝缘材料电学性能的两大核心参数，直接关系到电子元器件的工作稳定性、电力设备的运行安全以及通信系统的信号传输质量。
板材陶瓷作为一类重要的工程材料，广泛应用于电子封装基板、高频电路基板、微波器件、绝缘支撑结构件等场景。随着5G通信、毫米波雷达、新能源汽车、高速轨道交通等产业的快速发展，对板材陶瓷材料介电性能的测试需求日益增长，测试精度要求也越来越高。传统的测试手段在精度、抗干扰能力、自动化程度等方面逐渐难以满足现代实验室和生产质检的需求，市场对高性能、全自动的介电常数介质损耗测试仪器的需求持续上升。
介电常数反映的是材料在电场作用下储存电能的能力，数值越高说明材料极化能力越强，储存电荷的能力也越强。介质损耗角正切值则反映材料在交变电场作用下能量损耗的程度，数值越高说明材料在电场中产生的热量越多，能量转化效率越低。在高频高压应用场景中，介质损耗过高不仅会导致设备发热、效率下降，还可能引发绝缘老化、热击穿等安全隐患。因此，准确测量材料的介电常数和介质损耗，对于材料选型、产品设计、质量控制以及失效分析都具有不可替代的作用。
在实际工业生产和科研工作中，介电性能测试覆盖的材料种类非常广泛，包括但不限于陶瓷、玻璃、环氧树脂、硅橡胶、云母、绝缘纸、变压器油、复合材料等。不同材料的介电常数差异很大，从空气的接近1到高介电常数陶瓷的数千乃至上万，对应的测试方法和测试设备也各有侧重。板材陶瓷类材料由于其形状规整、表面光洁、介电性能稳定，通常采用平行板电容器法（又称三电极法或二电极法）进行测试，这种方法操作简便、重复性好，是目前实验室常用的测试手段之一。
BQS-13型板材陶瓷介电常数介质损耗测试仪正是针对这一市场需求而设计的一款高精度测试设备，它将高压电桥技术、变频抗干扰技术、单片机数字化控制技术融合于一体，能够在高压条件下自动完成介电常数和介质损耗的精密测量，广泛适用于各类绝缘板材、陶瓷材料以及电力设备绝缘部件的介电性能检测。
二、BQS-13型仪器的整体概述

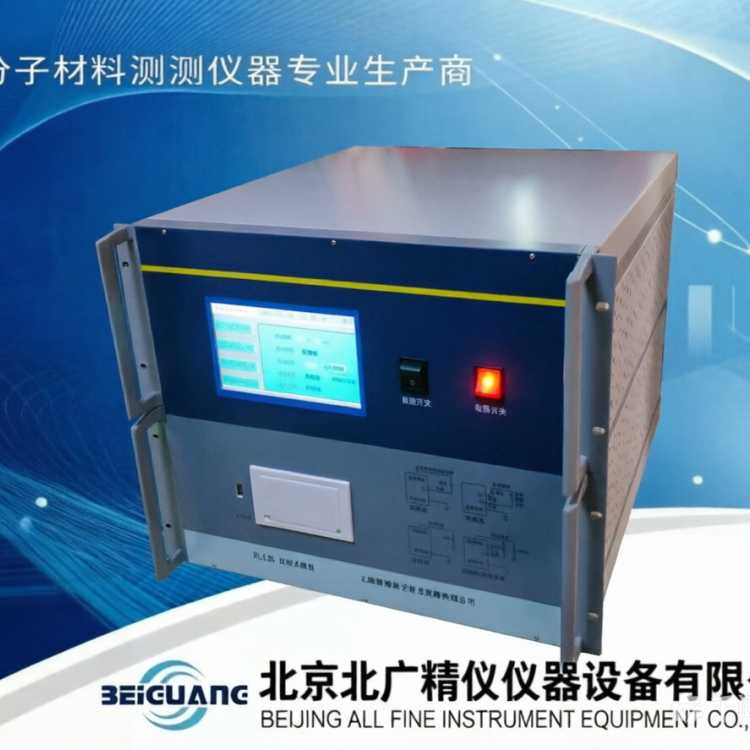

BQS-13型板材陶瓷介电常数介质损耗测试仪，又称为自动抗干扰精密介损电桥，是一款面向实验室研发与工业质检场景设计的高压介电性能测试设备。该仪器突破了传统电桥测量方式的局限，采用变频电源技术，结合单片机和现代电子技术实现自动频率变换、模数转换和数据运算，具备较强的抗干扰能力、较快的测试速度和较高的测试精度，整体运行过程实现全自动数字化控制，操作相对简便。
该仪器可以直接显示电容量（Cx）、介质损耗角正切值（tgδ）和相对介电常数（ε）三项核心测量结果，测试人员无需进行繁琐的手工计算，读取数值即可直接使用。这一设计大大提高了测试效率，也减少了人工计算可能引入的误差。
在应用场景方面，BQS-13型仪器不仅适用于板材陶瓷类绝缘材料的介电性能测试，也可用于电力行业中变压器、互感器、套管、电容器、避雷器等设备的介质损耗测量。一台设备可以覆盖多种测试对象，对于同时涉及材料研发和电力设备检测的实验室和企业来说，具有较高的使用价值。
该仪器符合GB5654、GB1409、GB/T1693等多项国家标准的测试要求，测试结果具备相应的标准符合性，可用于产品质量检测、科研数据采集以及第三方检测机构的测试报告出具。对于需要通过质量体系认证的企业来说，选用符合国家标准的测试设备是保障检测数据有效性的前提条件。
三、仪器的核心工作原理
介电常数和介质损耗的测量，本质上是通过测量试样在交变电场下的电容值和损耗值，再根据试样的几何尺寸和电极结构计算得出材料的本征介电参数。BQS-13型仪器采用高压交流电桥法作为基本测量原理，在此基础上引入变频抗干扰技术和数字化处理技术，进一步提升了测量的稳定性和精度。
3.1 高压交流电桥测量原理
高压交流电桥法是测量介质损耗和电容量的经典方法。其基本思想是将被测试样与标准电容器接入电桥回路，通过调节电桥的可调臂使电桥达到平衡状态，然后根据平衡条件计算出被测试样的电容量和介质损耗角正切值。
传统的交流电桥多采用手动调节的方式，操作复杂，对操作人员的经验要求较高，而且容易受到外界电磁干扰的影响，测量结果的稳定性不够理想。BQS-13型仪器将电桥测量与数字化控制相结合，利用单片机自动完成桥路平衡调节和数据采集，实现了测量过程的全自动化。
3.2 变频抗干扰技术原理
在现场测试或电磁环境复杂的实验室中，工频及其谐波干扰是影响介损测量精度的主要因素之一。传统的工频测量方法难以有效滤除同频干扰，导致测量数据波动较大。
BQS-13型仪器采用变频电源技术，通过改变测试信号的频率，使测试信号频率与工频及其谐波频率错开，再通过数字滤波和信号处理技术提取有用的测试信号，从而有效抑制电网干扰。变频范围覆盖40Hz至70Hz，在这一频段内仪器可以自动选择合适的测试频率，避开干扰频率点，确保测量结果的稳定性和可靠性。
这种变频抗干扰的设计理念，使得仪器不仅可以在屏蔽良好的实验室内使用，也能够在电磁环境相对复杂的工业现场、变电站等场所进行测试，扩大了仪器的适用范围。
3.3 介电常数的计算方法
相对介电常数（εr）不能直接测量，需要通过测量试样的电容量（Cx），再结合试样的厚度（d）和电极的有效面积（A），利用平行板电容器的电容公式进行计算。
计算公式为：C = εr × ε0 × A / d，其中ε0为真空介电常数（约为8.854×10^-12 F/m）。
BQS-13型仪器内置了介电常数自动计算功能，操作人员只需在测试前输入试样的厚度和电极面积等几何参数，仪器即可在测出电容量后自动换算并显示相对介电常数值，省去了人工计算的步骤，也提高了计算的准确性。
四、仪器的主要性能与技术指标
BQS-13型板材陶瓷介电常数介质损耗测试仪配备了较为完整的测试功能，其各项性能参数如下：
4.1 测量准确度
电容量（Cx）测量的准确度为±（读数×0.5%+0.5pF），这意味着测量结果的相对误差不超过读数的0.5%，同时叠加一个0.5pF的固定误差项。对于小电容试样的测量，固定误差项的影响相对更显著；而对于大电容试样的测量，相对误差项起主导作用。
介质损耗角正切值（tgδ）测量的准确度为±（读数×0.5%+0.00005），分辨率可达0.000001。如此高的分辨率使得仪器能够检测到极其微小的介质损耗变化，对于评估低损耗材料（如高频陶瓷、石英玻璃等）的介电性能尤为重要。在新材料研发中，即使是损耗值的微小变化也可能反映出材料配方或工艺的差异，高分辨率的测量能力为精细化研究提供了数据支撑。
相对介电常数（ε）测量的准确度为±0.5%，这一精度水平能够满足大多数工程材料和科研实验的测试需求。介电常数的测量精度不仅取决于电容量的测量精度，还与试样几何尺寸的测量精度密切相关，因此在实际测试中，使用精度较高的测厚仪和卡尺测量试样尺寸，有助于获得更准确的介电常数结果。
4.2 抗干扰性能
仪器具备变频抗干扰能力，变频范围为40Hz至70Hz。在这一频率范围内，仪器可以根据现场干扰情况自动调整测试频率，有效规避工频及其谐波的干扰。最大输入电流可达5A，能够适应较大范围的测试对象。
内置测试电压最高可达10kV，且电压可调，调节分辨率为1V。这意味着操作人员可以根据不同的测试标准和试样要求，精确设置所需的测试电压。对于板材陶瓷材料的介电性能测试，通常会根据材料的厚度和预期的击穿场强来选择合适的测试电压，确保测试在材料的线性工作区内进行，同时又能达到标准规定的场强要求。
4.3 电容量测量范围
在内部施加高压的模式下，电容量测量范围分为两个档位：当测试电压为10kV时，测量范围为3pF至60000pF；当测试电压降低至0.5kV时，测量范围可扩展至60pF至1μF。这种双量程设计使得仪器既能满足小电容试样（如薄陶瓷片、小面积试样）的测量需求，也能适应大电容试样（如大面积板材、厚试样）的测量。
在外部施加高压的模式下，测量范围进一步扩大：10kV电压下为3pF至1.5μF，0.5kV电压下为60pF至30μF。外接量程扩展器时，仪器还可以测试几千安培下高压电器的介损值，这一扩展能力对于电力系统中大型设备的现场检测非常实用。
4.4 分辨率与显示
电容量测量的分辨率可达0.001pF，显示为4位有效数字。高分辨率意味着仪器能够分辨出极小的电容变化，这对于研究材料在不同电压、不同温度、不同频率下的介电性能变化规律具有重要意义。在材料老化试验、环境可靠性试验中，往往需要监测介电参数的微小变化，以评估材料性能的劣化程度。
4.5 计算机接口
仪器配备标准RS232接口，可以与计算机进行数据通信。通过该接口，测试数据可以实时传输到计算机上，便于数据的存储、分析、打印和管理。对于测试任务较重的实验室，将仪器接入计算机测试系统，可以实现测试流程的自动化管理，提高工作效率，也便于建立测试数据库，对历史数据进行追溯和对比分析。
4.6 外形与重量
仪器采用8U标准机箱设计，便于安装在标准机柜中，也可以直接放置在实验台上使用。仪器重量约为25kg，相对轻便，便于在不同实验室之间搬运移动。对于需要在多个测试点之间轮换使用的场景，适中的重量也是一个实用的优势。
五、仪器的结构组成
BQS-13型板材陶瓷介电常数介质损耗测试仪在结构设计上集成了高压源、测量电桥、控制系统、显示操作单元等多个功能模块，各模块协同工作，共同完成介电性能测试任务。
5.1 高压电源模块
高压电源模块是仪器的核心组成部分之一，负责为测试提供稳定可调的高压交流电源。该模块内置最高10kV的测试电压输出，电压调节分辨率可达1V，能够满足不同标准和不同材料对测试电压的多样化需求。
高压电源的稳定性直接影响测量结果的准确性。如果高压输出波动较大，会导致试样上的电场强度不稳定，进而影响电容量和介质损耗的测量精度。BQS-13型仪器的高压电源模块采用了较为成熟的稳压技术，能够在一定负载范围内保持输出电压的稳定，为精确测量提供了基础保障。
5.2 测量电桥模块
测量电桥模块是实现介电参数测量的核心单元。该模块采用变频电源技术与数字化电桥相结合的方案，通过单片机自动完成频率变换、桥路平衡调节和数据运算。与传统的手动电桥相比，数字化电桥不仅操作更加简便，测量速度更快，而且避免了人为操作因素对测量结果的影响，测试数据的重复性和一致性更好。
电桥模块中包含标准电容器，其精度和稳定性对整体测量精度有直接影响。标准电容器通常采用空气电容器或高压标准电容器，具有较低的介质损耗和较好的温度稳定性，能够在长时间使用中保持校准状态。
5.3 控制与数据处理单元
控制与数据处理单元以单片机为核心，负责整个仪器的运行控制和数据处理工作。其主要功能包括：控制高压电源的输出电压和频率；驱动电桥自动平衡；采集测试信号并进行模数转换；对采集到的数据进行运算处理，计算出电容量、介质损耗角正切值和相对介电常数；控制显示屏的显示内容；处理键盘输入和外部接口通信等。
全自动数字化的控制方式使得仪器操作非常简便。测试人员只需设置好测试参数，按下启动键，仪器即可自动完成整个测试过程，并在屏幕上显示最终结果。这不仅降低了对操作人员的专业技能要求，也提高了测试效率。
5.4 显示与操作界面
仪器前面板配备显示屏和操作按键，用于显示测试结果、设置测试参数以及控制测试流程。显示屏可以同时显示电容量、介质损耗角正切值、相对介电常数等多项测量数据，以及当前的测试电压、测试频率等状态信息，方便测试人员实时掌握测试进展。
操作按键布局合理，常用功能一目了然。测试参数的设置、测试的启动与停止、数据的保存与查询等操作都可以通过前面板按键完成。对于熟悉同类仪器操作的技术人员来说，通常不需要花费太多时间学习即可上手使用。
5.5 测试电极系统
测试电极是与试样直接接触的部件，其设计和加工精度对测量结果有重要影响。针对板材陶瓷类试样的测试，通常采用平行板电极结构，包括测量电极、保护电极和高压电极三部分（三电极法），或仅使用测量电极和高压电极两部分（二电极法）。
电极表面的光洁度、平面度以及电极与试样之间的接触状态，都会影响测量结果的准确性。因此，在实际测试中，需要根据试样的形状和尺寸选择合适的电极系统，并确保电极与试样表面良好接触。对于表面粗糙的试样，有时需要在电极与试样之间涂抹导电胶或使用导电箔，以减小接触电阻对测量的影响。
5.6 机箱与散热系统
仪器采用8U标准机箱，整体结构紧凑，内部布局合理。机箱内各功能模块之间有适当的屏蔽和隔离措施，以减少模块之间的相互干扰。高压部分与低压控制部分在空间上保持一定距离，并通过屏蔽板进行隔离，确保操作人员的安全和仪器运行的稳定性。
散热系统采用风冷方式，通过机箱内的散热风扇将内部热量排出，保证仪器在长时间连续工作时内部温度处于合理范围内。稳定的工作温度有助于维持仪器各项性能指标的稳定性，延长设备使用寿命。
六、仪器的主要功能特点
BQS-13型板材陶瓷介电常数介质损耗测试仪具备多项实用功能，能够较好地满足不同场景下的介电性能测试需求。以下从多个方面对其功能特点进行详细介绍。
6.1 全自动测量功能
仪器实现了测试过程的全自动化，从电压调节、频率选择、桥路平衡到数据计算和结果显示，全部由仪器自动完成。操作人员只需将试样放置好，设置好测试参数，按下启动键即可等待测试结果。这种全自动测量方式大大降低了操作人员的劳动强度，也减少了人为因素对测试结果的影响。
对于需要进行大批量试样测试的生产质检场景，全自动测量功能能够显著提高测试效率。测试人员可以在一台仪器测试的同时，准备下一个试样，实现多任务并行作业。
6.2 三参数直接显示
仪器可以直接显示电容量（Cx）、介质损耗角正切值（tgδ）和相对介电常数（ε）三项核心参数。测试人员无需进行手工计算，读取屏幕上的数值即可直接使用。这一功能对于日常质检工作尤为便捷，可以直接将显示数值与标准规定的技术指标进行对比，快速判断试样是否合格。
对于科研工作者来说，直接显示的参数也便于快速记录实验数据，减少数据处理的工作量。当然，仪器通常也会保留原始数据的输出功能，以便需要时进行进一步的分析和计算。
6.3 变频抗干扰功能
变频抗干扰是该仪器的一项突出功能。在电磁干扰较强的环境中，传统工频介损仪的测量结果往往会出现较大波动，甚至无法正常读数。而BQS-13型仪器通过改变测试频率，使测试信号避开干扰频率，再配合数字滤波技术，能够有效抑制电网干扰，获得稳定可靠的测量结果。
这一功能使得仪器不仅适用于电磁环境较好的实验室，也能在工业现场、变电站等干扰较严重的场所正常工作。对于需要到现场进行测试的技术人员来说，抗干扰能力强是一个非常实用的优势。
6.4 宽量程测量能力
仪器的电容量测量范围较宽，从小电容的3pF到大电容的数十微法（外施高压模式下），能够覆盖大多数绝缘材料和电力设备的测试需求。对于板材陶瓷材料来说，其电容量通常在几皮法到几千皮法之间，正好处于仪器测量范围的中间区域，测量精度有较好的保障。
多量程设计也是仪器的一个特点。内施高压和外施高压两种模式各有不同的量程范围，用户可以根据实际测试需求选择合适的模式。当需要更高的测试电压时，使用内施高压模式；当需要更大的电容量测量范围时，可以使用外施高压模式或外接量程扩展器。
6.5 标准符合性
仪器符合GB5654、GB1409、GB/T1693等多项国家标准的测试要求。这意味着按照仪器说明书规定的操作方法进行测试，所得到的测试结果在标准方法的覆盖范围内，可以作为产品质量检验和科研数据的依据。
对于生产企业来说，使用符合国家标准的测试设备是通过ISO质量管理体系认证、3C认证、UL认证等各类认证的前提条件之一。选择标准符合性好的测试设备，可以避免因检测方法不符合标准要求而导致的产品认证不通过等问题。
6.6 数据通信功能
仪器配备标准RS232接口，可以与计算机进行数据通信。通过配套的软件（如仪器厂商提供的上位机软件），可以实现测试数据的实时采集、存储、打印和管理。对于测试工作量较大的实验室，建立计算机化的测试管理系统有助于提高工作效率，规范测试流程。
数据通信功能还为仪器接入自动化测试系统提供了可能。在一些自动化程度较高的生产线上，可以将介电性能测试作为质量检测的一个环节，通过RS232接口将仪器与生产线的控制系统连接起来，实现测试数据的自动上传和产品的自动分拣。
七、仪器的适用范围与应用领域
BQS-13型板材陶瓷介电常数介质损耗测试仪的适用范围较为广泛，涵盖了材料研发、生产质检、工程检测等多个领域。以下从不同角度介绍其主要应用场景。
7.1 板材陶瓷材料测试
板材陶瓷是仪器的主要测试对象之一。陶瓷材料具有耐高温、耐腐蚀、机械强度高、介电性能稳定等特点，在电子工业中有着广泛的应用。常见的陶瓷基板材料包括氧化铝陶瓷、氮化铝陶瓷、氧化铍陶瓷、氮化硅陶瓷等，不同材料的介电常数差异较大，从氧化铝的约9到某些高介电常数陶瓷的数千不等。
在陶瓷基板的生产过程中，介电常数和介质损耗是重要的质量指标。通过对每批次产品进行介电性能抽样检测，可以及时发现生产工艺中存在的问题，确保产品质量的稳定性。BQS-13型仪器的高精度测量能力，能够满足陶瓷材料研发和生产质检对测试精度的要求。
7.2 其他绝缘板材测试
除了陶瓷板材，仪器还可用于测试各类绝缘板材，如环氧玻璃布板、酚醛纸板、聚酰亚胺板、硅橡胶板、云母板等。这些材料在电气设备、电子电器、新能源等领域中大量用作绝缘结构件，其介电性能直接关系到设备的绝缘可靠性。
例如，在变压器制造中，绝缘纸板和层压木板的介电性能对变压器的局部放电特性和长期运行可靠性有重要影响。通过定期检测绝缘材料的介电性能，可以评估材料的老化程度，为设备的维护和更换提供依据。
7.3 电力设备检测
在电力行业中，介质损耗测试是评估变压器、互感器、套管、电容器、避雷器等高压设备绝缘状况的重要手段。通过定期测量设备的介质损耗值，可以及时发现绝缘受潮、老化、劣化等问题，预防设备故障的发生。
BQS-13型仪器的抗干扰能力和现场适应性，使其能够在变电站等电磁环境复杂的场所进行现场测试。外施高压模式和外接量程扩展器的设计，进一步拓展了其在电力设备检测领域的应用范围。
7.4 科研与教学应用
在高校和科研院所的材料科学、电气工程、物理化学等学科的实验室中，介电常数和介质损耗测试仪是常用的基础测试设备之一。科研人员利用该设备研究新型介电材料的性能，探索材料微观结构与宏观介电性能之间的关系，为新材料的开发提供实验数据支撑。
在教学实验中，介电性能测试也是材料物理、电介质物理等课程的重要实验内容。学生通过动手操作仪器，测量不同材料的介电常数和介质损耗，可以加深对电介质物理理论的理解，培养实验操作能力和科学思维能力。
7.5 质量检验与第三方检测
对于产品质量检验机构和第三方检测实验室来说，介电常数介质损耗测试仪是必备的检测设备之一。各类电子产品、电气设备、绝缘材料在进入市场之前，往往需要通过第三方检测机构的检测，获得相应的合格证书。
BQS-13型仪器符合多项国家标准的测试要求，测试结果具有较好的权威性和可信度，可以作为第三方检测机构出具检测报告的依据。对于需要进行产品认证、质量仲裁等工作的机构来说，选用性能可靠的测试设备是保障检测工作质量的基础。
八、试样制备与测试操作流程
正确的试样制备和规范的操作流程是获得准确测试结果的前提。以下详细介绍使用BQS-13型仪器进行板材陶瓷介电性能测试的一般操作步骤和注意事项。
8.1 试样制备要求
试样的质量直接影响测试结果的准确性和重复性。对于板材陶瓷类试样，一般要求如下：
试样形状与尺寸：试样通常制备成圆形或方形薄片，形状规则，表面平整。试样的具体尺寸应根据所选用的电极系统来确定，确保试样能够完全覆盖电极的有效测量区域。试样的厚度应均匀，同一试样上不同位置的厚度差异不宜过大。
表面状态：试样表面应光洁、无裂纹、无气泡、无杂质、无明显划痕。表面粗糙或有缺陷的试样会导致电极与试样接触不良，引入额外的接触电阻和界面极化，影响测量结果的准确性。对于表面光洁度不够的试样，可以通过打磨、抛光等工艺进行处理。
试样清洁：测试前应对试样表面进行清洁处理，去除表面的油污、灰尘和其他污染物。常用的清洁方法包括用无水乙醇擦拭、超声波清洗等。清洁后的试样应避免用手直接接触测试表面，防止汗液和油脂污染试样表面。
试样数量：为了保证测试结果的可靠性，同一批次的测试通常需要准备多个平行试样，一般不少于3个。取多个试样测试结果的平均值作为该批次材料的介电性能参数，可以减小试样制备差异对测试结果的影响。
8.2 电极制备与安装
电极的制备和安装是测试过程中的关键环节。根据测试方法的不同，电极制备方式也有所区别。
蒸镀电极法：在真空环境下，将金属（通常为铝或金）蒸发沉积到试样表面，形成薄膜电极。这种方法制备的电极与试样表面接触紧密，电极厚度均匀，测试结果的重复性较好。但蒸镀设备成本较高，操作相对复杂，适合对测试精度要求较高的科研场景。
导电胶法：将导电胶（如银胶）均匀涂抹在试样表面的指定区域，固化后形成电极。这种方法操作简便，不需要专门的蒸镀设备，适合日常质检和快速测试使用。但导电胶层的厚度和均匀性会对测试结果产生一定影响，操作时需要注意控制胶层的均匀性。
导电箔法：将铝箔或铜箔等导电箔贴附在试样表面，施加一定压力使箔片与试样紧密接触。这种方法最为简便，试样可以反复使用，适用于快速筛选和初步测试。但由于箔片与试样之间可能存在空气间隙，测试结果的准确度相对较低。
三电极系统安装：采用三电极法测试时，需要在试样的一面安装测量电极和保护电极（共面但相互绝缘），另一面安装高压电极。保护电极的作用是消除表面泄漏电流对测量的影响，提高测试精度。电极与试样之间应保持良好接触，避免产生气泡或间隙。
8.3 测试操作步骤
使用BQS-13型仪器进行测试的一般操作步骤如下：
第一步，开机预热。接通仪器电源，打开电源开关，仪器进入自检和初始化状态。建议开机后预热一定时间（通常约15至30分钟），使仪器内部各电路模块达到热平衡状态，确保测量精度。
第二步，试样安装。将制备好电极的试样放入测试夹具中，确保试样与电极之间接触良好。测试夹具的高压端和测量端应与仪器的对应接线端子正确连接。接线时应注意高压安全，确保接线牢固可靠。
第三步，参数设置。通过仪器前面板的操作按键，设置测试所需的参数，包括测试电压、测试频率模式、试样厚度、电极面积等。测试电压应根据相关标准或测试要求设定，注意不要超过试样的击穿电压。
第四步，开始测试。确认参数设置无误后，按下测试启动键。仪器将自动升高电压至设定值，然后进行电桥平衡调节和数据测量。测试过程中，操作人员应注意观察仪器的运行状态，如发现异常应立即停止测试。
第五步，读取结果。测试完成后，仪器屏幕上将显示测量结果，包括电容量、介质损耗角正切值和相对介电常数。记录测试数据，或通过RS232接口将数据传输到计算机中保存。
第六步，降压关机。测试完成后，仪器会自动将电压降回零。确认电压已降至零后，方可拆卸试样和接线。测试全部完成后，关闭仪器电源，整理好测试设备和试样。
8.4 测试注意事项
在测试过程中，需要注意以下几点：
高压安全。仪器测试电压可达10kV，属于高压设备，操作时必须严格遵守高压安全操作规程。测试过程中禁止触摸高压端和试样高压电极，防止触电事故。接线和拆线必须在确认电压为零的状态下进行。
环境条件。测试环境的温度和湿度会对介电性能测试结果产生影响。对于精度要求较高的测试，应在恒温恒湿的环境中进行，并在测试记录中注明环境温度和相对湿度。一般情况下，测试环境温度宜保持在20℃至25℃之间，相对湿度不宜过高。
试样状态。测试前应确认试样处于干燥状态。吸湿性较强的材料（如某些陶瓷、纸基材料等）在潮湿环境中会吸附水分，导致介电常数和介质损耗升高。对于这类材料，测试前应进行干燥处理，并在干燥环境中保存。
仪器校准。仪器应定期进行校准，确保测量精度在允许范围内。校准工作可以通过计量检定机构进行，也可以使用标准电容器进行自校准。发现仪器测量数据出现明显偏差时，应及时进行校准或维修。
九、相关测试标准与方法介绍
介电常数和介质损耗的测试有多项国家标准和国际标准作为依据，了解这些标准的内容和要求，对于正确使用测试仪器、保证测试结果的规范性非常重要。
9.1 GB5654标准概述
GB5654是《液体绝缘材料工频相对介电常数、介质损耗因数和体积电阻率的测量》国家标准。该标准规定了液体绝缘材料在工频下相对介电常数、介质损耗因数和体积电阻率的测量方法。虽然该标准主要针对液体绝缘材料，但其基本原理和测量方法对理解介电性能测试具有参考价值。
9.2 GB1409标准概述
GB1409是《测量电气绝缘材料在工频、音频、高频（包括米波波长在内）下电容率和介质损耗因数的推荐方法》国家标准。该标准是绝缘材料介电性能测试的重要基础标准之一，规定了不同频率范围内测量绝缘材料电容率（介电常数）和介质损耗因数的推荐方法。
该标准中详细介绍了多种测试方法，包括工频下的电桥法、音频下的变压器电桥法、高频下的谐振法等。BQS-13型仪器所采用的高压电桥法，属于工频测试方法的范畴，与标准中的相关规定相吻合。
9.3 GB/T1693标准概述
GB/T1693是《硫化橡胶 介电常数和介质损耗角正切值的测定方法》国家标准。该标准规定了硫化橡胶介电常数和介质损耗角正切值的测定方法，适用于硫化橡胶在工频下的介电性能测试。
虽然该标准针对的是硫化橡胶材料，但其试样制备、电极系统、测试步骤等方面的规定对于板材陶瓷等其他固体绝缘材料的测试也具有借鉴意义。不同材料的介电性能测试在基本原理上是相通的，只是在具体的试样制备条件和测试参数上有所差异。
9.4 其他相关标准
除了上述三项标准外，还有多项与介电性能测试相关的国家标准和行业标准，例如：
GB/T 2951.22 电缆和光缆绝缘和护套材料通用试验方法
GB/T 10064 测定固体绝缘材料绝缘电阻的试验方法
GB/T 31838 固体绝缘材料 介电和电阻特性
IEC 60250 电气绝缘材料 工频下介电性能的测定方法
ASTM D150 交流损耗特性和介电常数的标准试验方法
ASTM D2520 固态电介质在微波频率下的复介电常数的标准试验方法
不同的标准适用于不同的材料类型、不同的测试频率范围和不同的测试目的。在实际工作中，应根据测试对象和测试要求，选择合适的标准作为测试依据，并严格按照标准规定的方法进行操作，以确保测试结果的准确性和可比性。
十、仪器的校准与维护保养
为了保证BQS-13型板材陶瓷介电常数介质损耗测试仪长期稳定运行并保持测量精度，定期的校准和维护保养是必不可少的。以下介绍仪器校准的主要内容和日常维护保养的注意事项。
10.1 仪器校准的重要性
任何测量仪器在使用过程中，其性能都会随着时间的推移而发生一定程度的变化。电子元器件的老化、机械部件的磨损、环境条件的变化等因素，都可能导致仪器测量精度的下降。定期校准是确保仪器测量值准确可靠的重要手段。
对于用于产品质量检测、贸易结算、司法鉴定等领域的测试仪器，校准更是法定要求。按照计量法的规定，用于量值传递的测试设备必须定期送法定计量检定机构进行检定或校准，取得相应的证书后方可投入使用。
10.2 校准的主要内容
BQS-13型仪器的校准主要包括以下几个方面：
电容量校准。使用标准电容器作为标准器，在不同的量程点上测量标准电容器的电容值，将测量结果与标准值进行比较，计算出仪器电容量测量的示值误差。如果误差超出允许范围，需要对仪器进行调整或维修。
介质损耗校准。使用标准损耗器（或标准电容器与标准电阻器的组合）作为标准器，测量其介质损耗角正切值，与标准值进行比较，评估仪器介质损耗测量的准确性。介质损耗的校准需要特别注意接线和屏蔽，以避免引入额外的损耗。
电压校准。使用经过校准的高压电压表，测量仪器输出的高压值，检查仪器的电压指示是否准确。高压输出的准确性直接影响电场强度的计算，对于介电常数的测试结果有间接影响。
绝缘电阻检查。检查仪器高压端与外壳之间、高压端与测量端之间的绝缘电阻，确保仪器的绝缘性能良好。绝缘不良可能导致漏电，影响测量精度，甚至带来安全隐患。
10.3 日常维护保养
除了定期校准外，日常的维护保养也非常重要。良好的维护习惯可以延长仪器的使用寿命，减少故障发生的概率。
清洁除尘。仪器在使用过程中会积累灰尘，灰尘过多可能影响仪器的散热和绝缘性能。应定期用干净柔软的布擦拭仪器外壳，用毛刷或吹风机（冷风）清除内部的灰尘。清洁时应在断电状态下进行，注意不要损坏内部元器件。
环境要求。仪器应放置在干燥、通风、无腐蚀性气体的环境中使用和存放。避免阳光直射，远离热源和强电磁干扰源。环境温度过高或湿度过大都会加速元器件的老化，影响仪器性能。
使用习惯。按照仪器说明书规定的操作规范使用设备，避免超量程、超电压使用。开关机时应按照正确的顺序操作，避免频繁开关机。长期不使用时，应定期通电开机，防止内部元器件受潮变质。
接线检查。定期检查仪器的电源线、测试线、接地端子等连接部位，确保接触良好。发现导线老化、破损、端子松动等情况应及时处理或更换，防止因接触不良导致测量误差或安全事故。
10.4 常见故障与处理
在仪器使用过程中，可能会遇到一些常见的故障问题。以下列举几种可能出现的情况及其可能的原因和处理方法，供参考。
仪器无法开机。可能的原因包括电源线未接好、电源开关损坏、保险丝熔断、内部电源模块故障等。处理方法：检查电源线连接是否牢固；检查保险丝是否熔断，如熔断更换同规格的保险丝；如仍无法开机，应联系专业维修人员进行检修。
测量数据不稳定。可能的原因包括试样接触不良、环境干扰过大、接线松动、仪器内部故障等。处理方法：检查试样与电极的接触状态，确保接触良好；检查附近是否有强电磁干扰源，必要时采取屏蔽措施；检查各接线端子是否紧固；如问题仍存在，可能需要对仪器进行检修。
测量结果偏差较大。可能的原因包括仪器未校准、试样制备有问题、测试条件不符合要求、仪器故障等。处理方法：确认仪器是否在校准有效期内；检查试样制备是否符合要求，电极是否完好；核对测试条件（电压、频率、温度等）是否正确；必要时使用标准样品进行验证。
高压无法升起。可能的原因包括安全回路断开、过压保护动作、高压回路短路、高压发生模块故障等。处理方法：检查安全门是否关好、急停按钮是否复位；确认试样是否存在击穿短路情况；如多次尝试仍无法升压，应停止使用并联系维修。
需要说明的是，仪器涉及高压电路，非专业人员请勿擅自拆机维修，以免发生危险。遇到较为复杂的故障问题，应联系厂家或专业维修机构进行处理。
十一、介电常数介质损耗测试与材料性能评估的关系
介电常数和介质损耗是材料介电性能的两个基本参数，但它们在材料性能评估中所代表的意义各有侧重。深入理解这两个参数与材料微观结构和宏观性能之间的关系，有助于更好地利用测试数据指导材料研发和产品设计。
11.1 介电常数的物理意义与影响因素
介电常数的大小反映了材料在电场作用下发生极化的能力。材料的极化机制主要包括电子极化、离子极化、取向极化和空间电荷极化等。不同的极化机制在不同的频率范围内起主导作用：电子极化在可见光及更高频率下起作用，离子极化在红外频率范围起作用，取向极化和空间电荷极化则主要在低频范围起作用。
对于陶瓷材料来说，介电常数主要由其晶体结构和化学成分决定。例如，以钛酸钡为基的铁电陶瓷具有很高的介电常数（可达数千乃至上万），这是因为其自发极化取向在外电场作用下可以反转，产生了巨大的极化响应。而氧化铝、氮化铝等非铁电陶瓷的介电常数相对较低（通常在10以下），主要来源于电子极化和离子极化。
除了材料本身的成分和结构外，介电常数还受到以下因素的影响：
频率。随着测试频率的升高，某些极化机制因响应速度跟不上电场的变化而逐渐退出，导致介电常数下降。这种现象称为介电常数的频率色散。在低频下测得的介电常数通常高于高频下的数值。
温度。温度对介电常数的影响因材料类型而异。对于普通电介质，温度升高通常会导致介电常数略有变化。对于铁电材料，温度的影响更为显著，在居里温度附近介电常数会出现峰值。
湿度。吸湿性材料在潮湿环境中会吸附水分，水的介电常数（约80）远高于大多数固体材料，因此吸湿会导致材料的表观介电常数明显升高。陶瓷材料的吸湿性通常较小，但多孔陶瓷或表面有缺陷的陶瓷仍可能受到一定影响。
电场强度。在强电场作用下，材料的介电常数可能呈现非线性特性，即介电常数随电场强度的变化而变化。线性电介质的介电常数在一定电场范围内基本保持不变，而铁电材料和弛豫铁电材料的介电常数则具有明显的电场依赖性。
11.2 介质损耗的物理意义与影响因素
介质损耗角正切值（tgδ）反映的是材料在交变电场作用下能量损耗的相对大小，等于损耗电流与充电电流的比值。介质损耗主要来源于三方面：电导损耗、极化损耗和电离损耗。
电导损耗。任何绝缘材料都不是绝对的绝缘体，总会存在一定的电导率。在电场作用下，微弱的电流通过材料会产生焦耳热，造成能量损耗。电导损耗随温度升高而增大，因为温度升高会使载流子浓度增加、迁移率提高。
极化损耗。在交变电场作用下，极化强度的变化需要一定的时间才能跟上电场的变化，这种滞后现象会导致能量损耗。不同极化机制的响应时间不同，因此极化损耗的大小与频率密切相关。当电场频率接近某种极化的弛豫频率时，极化损耗会出现峰值。
电离损耗。当材料内部存在气孔或其他气隙时，在高电压下气隙中的气体可能发生电离放电，产生能量损耗。这种损耗在高压下尤为明显，长期作用还会导致材料的老化和击穿。
介质损耗的影响因素主要包括：
频率。介质损耗与频率的关系较为复杂。在低频区域，电导损耗占主导，损耗角正切值随频率升高而减小；在中频段，极化损耗逐渐显现，损耗值可能出现峰值；在高频段，损耗又呈现不同的变化规律。
温度。温度对介质损耗的影响同样显著。温度升高会使电导损耗增大，同时也会改变极化的弛豫时间，影响极化损耗的大小和峰值位置。对于某些材料，存在一个介质损耗较小的温度区间。
电压。在较低电压下，介质损耗基本不随电压变化。当电压升高到一定程度后，电离损耗开始出现并随电压迅速增大，导致整体损耗值上升。介质损耗随电压急剧增大往往预示着材料内部存在缺陷或气隙。
老化状态。材料在使用过程中会逐渐老化，老化会导致介质损耗增大。因此，定期测量介质损耗可以作为评估材料老化程度的一种有效手段。
11.3 介电性能测试在材料评估中的作用
介电常数和介质损耗的测试数据在材料评估和产品设计中具有多方面的应用价值。
材料选型依据。在电子电路设计中，需要根据电路的工作频率、功率等级、尺寸限制等因素选择合适介电常数的基板材料。例如，高频电路通常选用低介电常数的材料以减小信号延迟和传输损耗；而高功率密度的应用则可能需要较高介电常数的材料以实现小型化。
质量控制手段。在生产过程中，介电性能测试可以作为质量控制的重要手段。通过对原材料和成品进行介电性能抽样检测，可以及时发现工艺波动和产品质量问题，确保出厂产品符合技术规范。
老化评估方法。绝缘材料在长期使用过程中，受到热、电、机械、环境等多种因素的综合作用，性能会逐渐劣化。介质损耗是对材料老化较为敏感的参数之一，通过定期监测介质损耗值的变化，可以评估材料的老化状态，预测剩余使用寿命。
失效分析工具。当电气设备发生绝缘故障时，介电性能测试可以作为失效分析的工具之一。对故障部位的材料进行介电性能测试，与正常材料进行对比分析，可以帮助判断故障的原因和机理，为改进设计和工艺提供依据。
十二、板材陶瓷介电性能测试的特殊要点
板材陶瓷材料作为BQS-13型仪器的主要测试对象之一，其介电性能测试有一些需要特别注意的地方。掌握这些要点有助于获得更加准确可靠的测试结果。
12.1 陶瓷材料的多样性
陶瓷材料的种类繁多，不同类型的陶瓷在介电性能上差异很大。常见的陶瓷材料按介电常数大小大致可分为以下几类：
低介电常数陶瓷。如氧化铝（Al2O3，εr约9-10）、氮化铝（AlN，εr约8-9）、氧化铍（BeO，εr约6-7）、氮化硅（Si3N4，εr约8-9）等。这类陶瓷通常具有较低的介质损耗和较好的热导率，广泛用作高频电路基板和电子封装材料。
中介电常数陶瓷。如钛酸镁系、镁橄榄石系陶瓷等，介电常数通常在10至30之间。这类材料在微波器件、介质谐振器等领域有应用。
高介电常数陶瓷。如钛酸钡（BaTiO3）基铁电陶瓷、钛酸锶钡（BST）陶瓷等，介电常数可达数千甚至上万。这类材料主要用于制造多层陶瓷电容器、压电器件、铁电存储器等。
不同类型的陶瓷材料，其测试时需要注意的问题也有所不同。低损耗陶瓷对测试系统的损耗分辨率要求较高；高介电常数陶瓷的电容值较大，需要确保在仪器的量程范围内；铁电陶瓷的介电性能具有明显的电场依赖性，需要注意测试电场强度的选择。
12.2 试样制备的关键环节
陶瓷试样的制备质量对测试结果影响很大。以下几个环节需要特别注意：
烧结质量。陶瓷的烧结工艺直接影响其致密度、晶粒大小、相组成等微观结构，进而影响介电性能。用于介电性能测试的试样应具有均匀的微观结构和良好的烧结质量，避免存在明显的气孔、裂纹、相分离等缺陷。
表面加工。陶瓷试样的表面需要经过精细的研磨和抛光处理，确保表面平整光洁。表面粗糙度大会导致电极与试样接触不良，引入接触损耗和界面极化，使测试结果偏离材料的本征值。对于介电常数较高的材料，表面粗糙的影响相对更大。
厚度均匀性。试样厚度的均匀性直接影响电场分布的均匀性和介电常数计算的准确性。测试前应在试样的多个位置测量厚度，取其平均值用于计算。对于厚度差异较大的试样，应重新加工或弃用。
电极制备。如前所述，电极制备方式有多种，各有优缺点。对于要求较高的测试，推荐采用真空蒸镀或溅射的方法制备金属电极，以确保电极与陶瓷表面紧密接触，减小接触电阻。电极的厚度也需要适当控制，过薄的电极可能存在针孔等缺陷，过厚则可能引入应力。
12.3 测试条件的选择
针对板材陶瓷材料的特点，测试条件的选择应注意以下几点：
测试电压。测试电压应根据试样厚度和材料预期的击穿场强来确定，既要保证足够的电场强度以获得明显的信号，又不能过高以免击穿试样。对于薄陶瓷片，需要特别注意电压的选择，防止因局部电场集中导致击穿。
测试频率。BQS-13型仪器采用工频附近的变频测试方案，其测试频率范围为40Hz至70Hz。对于大多数陶瓷材料，在这一频率范围内的介电性能主要体现的是低频下的特性，与直流或低频应用场景较为对应。如果需要了解材料在高频下的介电性能，则需要使用其他类型的测试设备，如阻抗分析仪、网络分析仪等。
环境温度。陶瓷材料的介电性能通常随温度变化，特别是铁电陶瓷和弛豫铁电陶瓷对温度非常敏感。对于这类材料的测试，应在控温条件下进行，并明确标注测试温度。普通陶瓷材料的温度系数相对较小，但在精度要求较高的测试中仍需考虑温度的影响。
试样预处理。测试前应对陶瓷试样进行干燥处理，去除表面吸附的水分和其他污染物。特别是对于多孔陶瓷或表面有吸附性的材料，干燥处理尤为重要。干燥条件应根据材料的特性来确定，一般可在100℃至150℃的烘箱中干燥数小时，然后置于干燥器中冷却至室温后再进行测试。
十三、仪器选型与使用中的常见问题
在选购和使用介电常数介质损耗测试仪的过程中，用户经常会遇到各种问题。以下就一些常见的问题进行解答和说明，希望能为用户提供参考。
13.1 如何选择合适的测试设备
市场上介电性能测试设备的种类和品牌较多，性能参数和价格差异也很大。用户在选购时应从以下几个方面进行综合考虑：
测试对象与参数范围。首先要明确自己主要测试什么类型的材料，材料的介电常数和介质损耗大致在什么范围，试样的尺寸和形状如何。不同的测试方法和设备适用于不同的参数范围，例如电桥法适合低频高精度测试，谐振法适合高频低损耗测试，选择时需要匹配。
测试精度要求。不同的应用场景对测试精度的要求不同。科研机构和第三方检测机构通常对精度要求较高，需要选择准确度高、稳定性好的设备；而生产企业的在线质检或来料检验，可以根据实际需求选择性价比合适的设备。
测试频率范围。介电性能与频率密切相关，不同频率下的测试结果可能差异很大。应根据材料的实际使用频率来选择对应频率范围的测试设备。如果材料用于工频或低频场合，BQS-13型这类工频高压电桥是合适的选择；如果用于射频、微波等高频领域，则需要考虑高频测试设备。
测试电压要求。不同的标准和应用对测试电压的要求不同。有些测试只需要在低电压下进行，而有些则需要在较高电压下测试，以模拟实际工作条件。BQS-13型仪器内置10kV高压源，可以满足大多数高压介损测试的需求。
自动化程度。自动化程度高的设备操作简便、测试速度快、人为误差小，但价格相对较高。如果测试量较大，对测试效率要求较高，可以选择自动化程度较高的设备；如果测试量不大，对成本比较敏感，也可以考虑手动或半自动的设备。
售后服务与技术支持。测试仪器属于精密设备，售后服务和技术支持非常重要。应选择有良好售后服务保障的供应商，确保在仪器出现故障时能够及时得到维修，在使用过程中遇到问题时能够获得技术支持。
13.2 影响测试结果准确性的常见因素
在实际测试中，有许多因素可能影响测试结果的准确性，了解这些因素并采取相应的措施加以控制，是获得可靠数据的前提。
试样因素。如前所述，试样的制备质量是影响测试结果的重要因素。表面粗糙度、厚度均匀性、电极质量、受潮污染等，都会引入测量误差。确保试样制备质量是保证测试准确性的第一步。
接线因素。测试回路中的接线方式、接线长度、屏蔽状况等都会对测量结果产生影响。特别是对于小电容和低损耗的测量，杂散电容和引线损耗的影响不可忽视。应尽量缩短接线长度，采用屏蔽线，并注意屏蔽的正确连接方式。
环境因素。温度、湿度、电磁干扰等环境因素都会影响测试结果。测试应在规定的环境条件下进行，必要时采取控温、除湿、屏蔽等措施。对于精密测量，建议在恒温恒湿屏蔽室中进行。
仪器因素。仪器本身的精度、校准状态、老化程度等直接影响测量结果。应定期对仪器进行校准和维护，确保仪器处于良好的工作状态。
操作因素。操作人员的技能水平和操作规范程度也会影响测试结果。应按照仪器说明书和相关标准的要求规范操作，避免因操作不当引入误差。对于重要的测试，应由经过培训的专业人员进行操作。
13.3 测试数据异常的分析思路
当测试数据出现异常时，可以按照以下思路进行排查和分析：
从易到难排查。先检查最容易出问题的环节，如试样是否放好、接线是否牢固、参数设置是否正确等，再逐步深入到仪器内部的检查。
对比验证。使用已知性能的标准试样或标准电容器进行测试，看结果是否正常。如果标准样品的测试结果也异常，说明问题出在仪器或测试环境上；如果标准样品正常而待测样品异常，则问题可能出在试样或试样制备上。
多次重复测试。对同一个试样进行多次重复测试，观察数据的重复性。如果每次数据差异很大，说明存在接触不良或干扰等不稳定因素；如果数据重复性很好但数值异常，则可能是系统偏差，需要校准或检查方法。
改变条件测试。改变测试电压、测试频率、接线方式等条件，观察数据的变化规律，从中寻找线索，帮助判断问题的根源。
寻求专业帮助。如果经过自行排查仍无法找到问题所在，应及时联系仪器厂家或专业技术人员，避免因盲目操作造成更大的问题。
十四、使用安全注意事项
BQS-13型板材陶瓷介电常数介质损耗测试仪属于高压测试设备，在使用过程中必须严格遵守安全操作规程，确保人身和设备安全。以下是一些主要的安全注意事项。
14.1 高压安全
仪器的测试电压可达10kV，具有一定的危险性。操作时必须注意：
测试前应检查仪器的接地是否良好，确保接地可靠。
接线和拆线必须在仪器断电、高压电容放电完毕的状态下进行。
测试过程中，高压端和试样的高压电极带有高压，严禁用手触摸，也不能用导电物体触碰。
测试区域应设置安全警示标志，非操作人员不得靠近。
如遇紧急情况，应立即按下急停按钮或切断总电源。
14.2 试样安全
测试过程中试样可能发生击穿，击穿时会产生火花和声响，虽然通常不会造成严重后果，但也需要注意：
测试前应评估试样的击穿电压，设定的测试电压不应超过试样所能承受的范围。
对于未知击穿电压的试样，应从较低电压开始逐步升高，观察试样状态，避免在高电压下突然击穿造成设备损坏。
击穿后的试样应妥善处理，避免碎片伤人。
14.3 设备维护安全
对仪器进行维护和检修时，应注意：
非专业人员不要擅自打开机箱，更不要触碰内部的高压部件。
即使仪器已经关机，内部的高压电容器可能仍储存有电荷，需要等待充分放电后才能接触。
更换保险丝时，必须使用与原规格相同的保险丝，不得随意加大规格。
仪器出现故障时，应请专业维修人员进行检修，不要自行拆机修理。
14.4 环境安全
仪器的使用环境也与安全密切相关：
仪器应放置在干燥、通风良好的环境中，避免在潮湿环境中使用，防止绝缘下降导致漏电。
仪器附近不应堆放易燃易爆物品，防止测试时产生的火花引发火灾或爆炸。
电源插座应符合安全规范，接地端子必须可靠接地，不得使用无接地的两孔插座。
仪器的电源线和测试线应避免被重物挤压或被尖锐物体划破，防止绝缘破损导致漏电。
十五、总结与展望
BQS-13型板材陶瓷介电常数介质损耗测试仪作为一款融合了变频抗干扰技术、数字化控制技术和高压电桥技术的精密测试设备，在板材陶瓷、绝缘材料以及电力设备的介电性能测试领域发挥着重要作用。其较高的测量精度、较强的抗干扰能力、全自动化的操作方式以及符合多项国家标准的测试方法，使其成为实验室研发和工业质检中值得信赖的测试工具。
随着电子信息、新能源、航空航天等产业的持续发展，对新材料介电性能测试的需求还将不断增长，对测试精度、测试频率范围、测试效率等方面的要求也会越来越高。未来，介电常数介质损耗测试技术将朝着更高精度、更宽频率范围、更多功能集成、更智能化操作的方向发展。仪器厂商也将持续进行技术创新，推出性能更加优异、使用更加便捷的新型测试设备，以满足市场不断提升的需求。
对于用户来说，在选用和使用测试设备时，应结合自身的实际需求和应用场景，选择性能合适、质量可靠、服务有保障的产品，同时注重操作人员的培训和仪器的日常维护保养，这样才能充分发挥设备的效能，获得准确可靠的测试数据，为材料研发、产品质量控制和技术创新提供有力的支撑。
冀公网安备13010402002588
