北广精仪GB/T1410-2006绝缘材料表面电阻率测试仪

产品概述

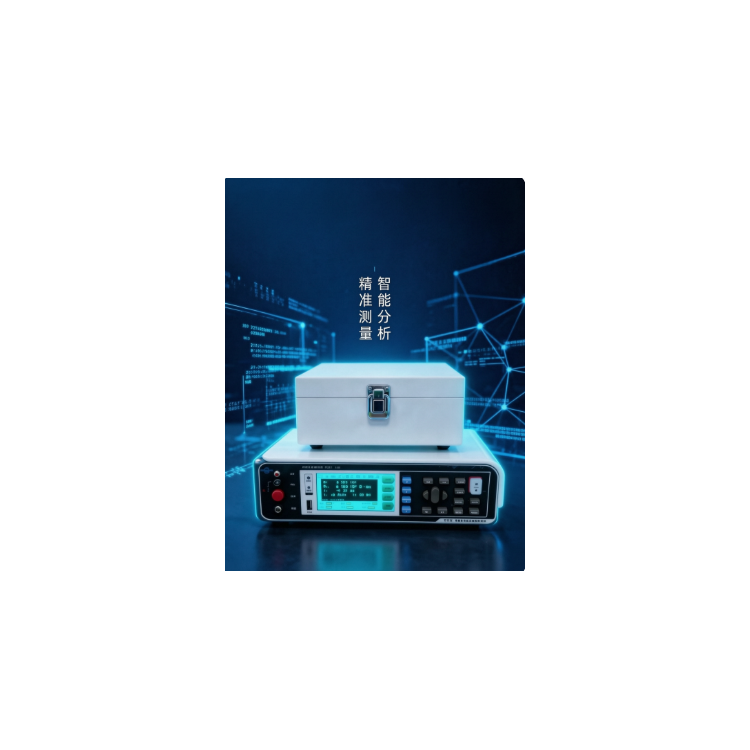

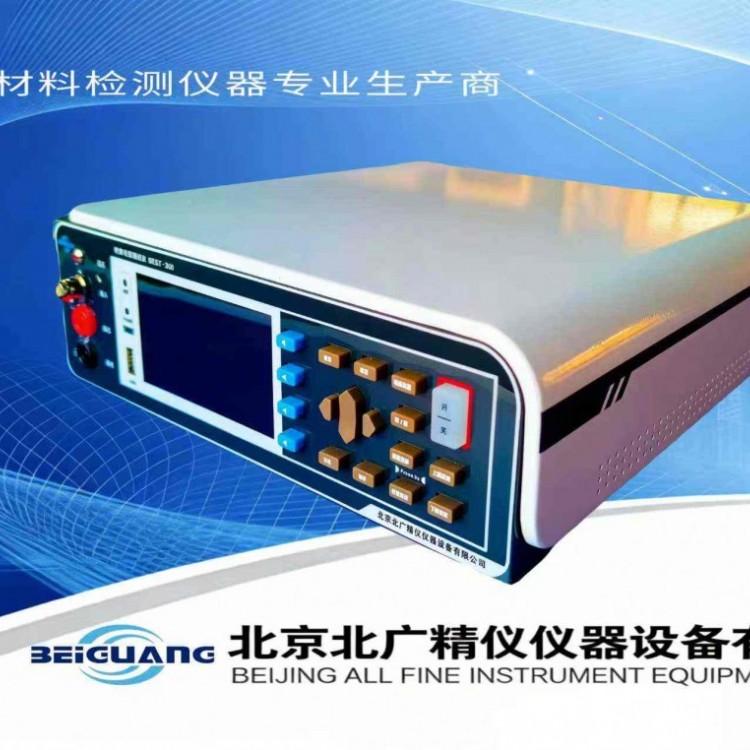

绝缘材料表面电阻率测试仪BEST-380也常被称作体积表面电阻率测定仪，是一款基于高性能微处理器搭建的高绝缘电阻测量设备，设备参照 GB/T1410‑2006《固体绝缘材料体积电阻率和表面电阻率试验方法》进行开发设计，同时兼容 ASTM D257‑99、GB/T1692‑2008、GB 12014、GB/T20991‑2007、GB 4385‑1995、GB 12158‑2006、GB4655‑2003、GB/T12703.6‑2010、GB13348‑2009、GB/T15738‑2008、GB/T18044‑2008、GB/T18864‑2002、GB/T22042‑2008、GB/T22043‑2008、GB/T24249‑2009、GB26539‑2011、GB/T26825‑2011、GB50515‑2010、GB50611‑2010、GJB 105‑1998‑Z、GJB3007A‑2009、GJB5104‑2004 等多项国内规范。设备贯彻 Q/TPGG 7‑2008 高绝缘电阻测量仪企业标准，面向各类固体绝缘介质、防静电材料、半导电材料提供体积电阻、表面电阻、泄漏电流、体积电阻率、表面电阻率的检测能力，广泛应用在高校实验室、新材料研发实验室、第三方检测机构、电子制造、橡塑加工、电力绝缘、纺织防静电制品等场景。

在绝缘材料相关理化测试工作当中，体积电阻率与表面电阻率是两项基础电学指标。体积电阻率用来表征材料本体内部载流子迁移的难易程度，反映材料本体绝缘水平；表面电阻率表征材料表层电荷迁移特性，用来评判材料表面静电泄放能力。两项指标会受到填料配比、交联程度、温度、湿度、老化程度、表面污染等多重因素影响，是绝缘材料选型、改性配方评估、来料检验、老化性能研究、防静电产品性能核验过程中需要获取的关键试验数据。传统高阻测试设备往往存在电压档位少、量程区间窄、缺少自动换算、不具备远程通讯能力，需要人工反复录入试样参数，操作步骤繁琐，部分机型只能够完成有限档位的电压输出，难以匹配不同标准规定的多样化试验电压条件。

BEST‑380 绝缘材料表面电阻率测试仪针对上述使用场景进行软硬件设计，测试电压可以在 1‑1000V 区间多档位连续调节，电阻测量覆盖 5×10²Ω~1×10¹⁶Ω，借助电流换算手段最高可拓展至 20 次方电阻。设备具备自动扫描测试、设置记忆、电压记忆功能，开机调取已保存参数即可输出测试结果，仪器内部完成试样参数代入运算，直接显示电阻以及电阻率结果，降低人工换算带来的计算偏差。整机配置 4.3 寸高分辨率 TFT 彩色显示屏，支持中英文界面切换，提供手动、自动两类测量方式，测试速度可以按需切换快速 5 次 / 秒或者慢速 1 次 / 秒模式，最小测试周期 200ms 恒压测试。仪器内置 10 组设置存储数据，支持多样分选讯响设置，配备 Handler 接口，可对接自动分选系统完成流水线自动化测试；同时搭载 RS232 接口、LAN 以太网接口、U 盘接口，计算机远程控制指令兼容 SCPI 仪器标准命令集，实现远程控制、数据采集与数据分析，可连接上位机软件完成试验数据的归集导出。设备输入端具备高压短路防护，可搭配恒温水浴、恒温试验箱配套使用，开展变温条件下绝缘电阻测试，获取不同温度环境下塑料、电线电缆绝缘层等试样的电学性能变化。设备可交由计量检测机构开展计量校验，满足校准报告以及鉴定报告相关要求。

主要技术指标

1. 显示：4.3 寸高分辨率 TFT 屏显示

2. 供电：110v~240 V 双模式供电，电源频率 47Hz~63Hz，最大功耗 50W

3. 测量参数：绝缘电阻 R，泄漏电流 I，表面电阻 Rs，体积电阻 Rv

4. 测试电压：1‑1000v，1000 个档位可调，可定制 1‑1500v

5. 测试范围：电阻 10²Ω ~ 10¹⁶Ω，超出显示电流最大换算可到 20 次方，电阻率最高可达到 10²² Ω・cm

6. 测量方式：手动 / 自动两种

7. 界面语言选择：英文 / 中文两种

8. 显示位数：4/5 位两种选择

9. 测量模式：三种

10. 测试速度可选择：快速 5 次 / 秒，慢速 1 次 / 秒，两种可选

11. 回读电压精度：0.5%±1V

12. 测试特点：带设置记忆功能开机一键测试出结果不用反复设置；可设定测量延时和放电延时；十种自定义测量模式可以用户自己编辑开机直接调取满足不同材料的测试需求；量程超限显示，量程上超和量程下超

13. 输入端子：香蕉插头，BNC 插头

14. 精度保证期：1 年，根据计量证书有效期，可在全国任意检测所检测精度保证

15. 操作温度和湿度：0℃到 40℃，80% RH 以下 (无凝结)

16. 存储温度和湿度：‑10℃到 60℃，80% RH 以下 (无凝结)

17. 操作环境：室内，最高海拔 2000m

18. 尺寸：约 331 mm x 329 mm x 80 mm

19. 重量：约 4.1kg

标准配置清单

1、测试仪器 1 台 2、电源线 1 条 3、测试电极 1 套 4、使用说明书 1 份 5、出厂测试报告 1 份 6、上位机连接线 1 条 7、屏蔽箱 1 个 8、测试夹 1 套 9、232 数据串口组件 1 套

仪器核心硬件与功能模块解析

微处理器测控模块

仪器采用高性能微处理器作为整机的控制核心，承担电压输出调控、微弱电流信号采集、信号运算处理、人机交互响应、数据存储、外部接口通讯等全部工作。在高阻绝缘测试场景中，流过试样的电流属于微弱电流，容易受到环境电磁噪声干扰，微处理器配合内部信号处理单元完成信号滤波处理，对采集的电压、电流信号进行解析，依据欧姆定律计算电阻数值，结合已经录入的试样厚度、电极几何参数，完成体积电阻率、表面电阻率自动换算，直接输出结果，省去人工查阅公式、手动计算的环节。同时微处理器实现多组自定义测量模式的存储调用，用户可以将不同材料对应的测试电压、充电延时、放电延时、测试速度等参数编辑保存，后续开展同类样品测试时直接调取对应模式，减少重复设置操作。

程控高压输出单元

程控高压输出单元可以实现 1‑1000V 之间上千个档位连续可调输出，区别于部分传统机型只提供少数固定电压档位，该设计可以匹配不同标准、不同材料对应的试验电压条件。部分材料标准会根据试样厚度、材料类别指定特定试验电压，连续可调电压输出能够适配多样化标准试验要求。仪器带有回读电压检测回路，实时反馈实际输出电压，回读电压精度 0.5%±1V，监控实际施加到试样两端的电压，避免输出电压偏离设定值带来测试偏差。完成测试之后，系统可以执行放电延时流程，对回路电容进行放电，降低高压残余带来的安全风险。

多接口数据交互模块

仪器配置多类对外通讯接口，Handler 接口面向自动化产线分选场景，可对接外部分选控制系统，将测量结果信号对外输出，完成样品合格与不合格的自动分拣。RS232 串口、LAN 以太网接口、U 盘接口构成另外一套数据通路，RS232 适合短距离本地计算机连接；LAN 以太网接口支持组网远程访问；U 盘接口可以直接本地导出存储的试验记录。计算机通讯指令遵循 SCPI 标准命令集，行业通用程度较高，便于用户编写上位机测试脚本，搭建自动化测试系统，实现批量样品无人值守测试，自动记录每一组样品的电压、电流、电阻、电阻率全部原始数据，方便科研、质检场景下的数据归档处理。

人机交互与存储模块

4.3 寸 TFT 彩色显示屏作为人机交互载体，屏幕同步展示测试电压、泄漏电流、电阻、电阻率、量程状态、超限提示等信息，支持中英文语言切换，适配不同操作人员使用习惯。设备内部非易失性存储单元，能够保存 10 组完整测试配置，包含电压、延时、测量模式等参数，断电不会丢失参数配置，开机即可直接调用。同时仪器支持量程超限提示，当被测电阻超出当前有效量程区间，屏幕给出上超、下超提示，提醒操作人员评估试样是否适合本机量程，帮助使用者规避无效数据。

配套电极与屏蔽箱组件

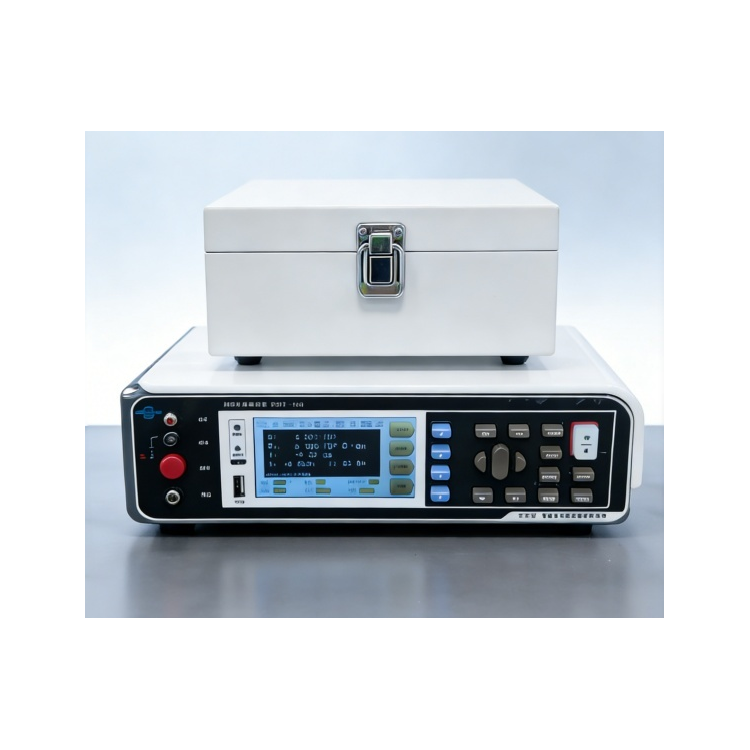

三电极测试电极与屏蔽箱是整套系统重要组成部分，执行 GB/T1410‑2006 标准测试，需要依靠三电极结构消除表面泄漏电流对体积电阻测试带来的干扰，保护电极将试样表面泄漏电流直接旁路，测量电极只采集穿过材料本体的电流信号，保障体积电阻测试准确度；切换测试模式之后，回路完成切换，完成表面电阻采集工作。配套屏蔽箱可以隔离实验室环境当中的空间电磁干扰，降低外界工频信号、周边设备电磁辐射对微弱电流采集回路的影响，尤其在极高阻值绝缘材料测试时，屏蔽环境对测试数据稳定性起到重要作用。测试夹、各类信号接插件保障信号回路可靠连接，减少接触电阻引入的额外误差。

基础测试原理解读

BEST‑380 绝缘材料表面电阻率测试仪采用恒压测试法开展测量，设备向被测试样两端施加设定好的直流恒定电压 U，回路当中会产生微弱的泄漏电流 I，仪器采集该电流信号，通过 R=U/I 计算得到试样的实测电阻数值。 体积电阻测试模式，依靠三电极系统，保护电极拦截试样表面流动的泄漏电流，不让表面电流流入测量回路，测量回路只采集穿透材料本体的体积电流，得到体积电阻 Rv；再结合输入仪器的试样厚度、主电极有效面积，按照标准规定公式运算输出体积电阻率 ρv。 表面电阻测试模式，调整电极回路逻辑，隔离材料本体体积电流，只采集沿着试样表层流动的电流，得到表面电阻 Rs；结合电极环间隙、电极周长参数运算输出表面电阻率 ρs。

高阻值绝缘材料测试过程存在明显的电荷吸收效应，当直流电压施加在绝缘试样上，介质内部会发生极化，电荷逐步在介质内部积累，回路电流会随时间持续衰减，直接读取瞬时数值会带来较大数据波动。基于该物理现象，仪器支持设置测量充电延时，等待极化过程发展到相对稳定阶段再采集电流信号，以此得到重复性较好的测试结果，该设置也和 GB/T1410‑2006 标准当中对充电等待时间的要求相匹配。测试结束设置放电延时，释放试样以及回路当中储存的电荷，规避残余电荷带来的安全隐患，也为下一次测试做好回路复位。

需要区分电阻和电阻率两个概念，电阻数值会受试样厚度、电极尺寸影响，和试样几何形态相关；电阻率属于材料本征属性，消除试样尺寸带来的影响，不同尺寸试样之间可以直接对比电阻率数值，这也是绝缘材料研究、质检工作中更多采用电阻率作为评价指标的原因。

适配标准与标准应用解读

该仪器可执行的标准覆盖电工绝缘材料、防静电纺织品、防静电鞋服、防静电地坪、橡胶制品、防静电相关规范，不同标准针对不同品类试样，对试验电压、充电时间、试样制备、环境温湿度做出差异化规定。

GB/T1410‑2006《固体绝缘材料体积电阻率和表面电阻率试验方法》，是固体绝缘板材、塑料、橡胶、复合材料测试的基础通用标准，标准明确三电极系统结构、试样要求、试验环境条件、电压选取原则、读数等待时间，该标准适用于各类电工固体绝缘材料，也是实验室最常引用的规范，仪器的三电极测试架构、电压调节、延时设置功能，均可以匹配该标准试验流程。

ASTM D257‑99 为国外绝缘材料直流电阻或者电导试验方法，对应海外项目、出口产品检测需求，设备电压输出、量程范围能够匹配该标准的试验条件。

GB/T1692‑2008《硫化橡胶绝缘电阻的测定》面向橡胶类绝缘、抗静电制品，橡胶材料容易吸湿，环境湿度对测试结果影响显著，标准对试样状态调节做出明确要求，使用本仪器开展橡胶样品测试，需要配合完成试样预处理，控制实验室温湿度条件。

GB 12014、GB/T22042‑2008、GB/T22043‑2008、GB/T24249‑2009 面向防静电工作服、洁净织物等纺织类样品，纺织品试样形态和固体板材试样存在区别，需要更换适配电极，调整测试电压与延时参数，开展织物表面电阻率检测。

GB4385‑1995、GB/T20991‑2007 针对防静电鞋、导电鞋，用于鞋类制品电阻性能核验。GB26539‑2011 防静电陶瓷砖、GB50515‑2010 导防静电地面设计规范，用于地面瓷砖、地坪材料电学性能评价。

GJB3007A‑2009、GJB5104‑2004 属于相关防静电规范，针对电子产品、防静电涂料、风帽等制品，对防静电指标有对应的管控要求，仪器可以用于相关试样的实验室评价。

执行各类标准试验时，仪器硬件只是其中一环，试样制备、试样状态调节、环境温湿度控制、电极接触状态，都会显著改变最终测试结果。多数标准要求试样在规定温湿度环境放置足够时长完成状态调节，消除吸湿、残余应力带来的干扰。湿度偏高条件，样品表面吸附水汽，表面电阻率会出现明显下降；温度变化，材料内部分子运动发生改变，体积电阻率数值随之改变。做对比试验时，对照组和实验组的温度、湿度、测试电压、充电延时参数应当保持一致，保障试验结果具备对比价值。

仪器在各行业实验室的实际应用

高分子橡塑与电工绝缘行业

橡塑、电工绝缘行业，会大量使用绝缘塑料、橡胶、环氧浇注材料、薄膜，在产品研发、来料质检环节，需要评估材料绝缘与防静电性能。改性配方研发时，向基体当中添加绝缘填料、导电填料，填料添加比例会改变电阻率，使用 BEST‑380 测试仪，可以对比不同配方试样的体积、表面电阻率，筛选满足指标要求的配方。也可以开展热老化、湿热老化试验，测试老化前后样品电阻率变化，评估材料长期环境耐受能力。电缆绝缘材料、绝缘板材样品，可以搭配恒温箱，测试不同温度条件下电阻率，模拟材料实际服役温度环境下的绝缘表现。

电子半导体行业

PCB 基板、芯片环氧塑封料、电子元器件绝缘部件、防静电包装薄膜，均需要电学性能检测。PCB 高频基板不仅要评估介电性能，同时也需要测试体积电阻率，确认基材绝缘水平；防静电包装薄膜需要将电阻率维持在规定区间，实现静电缓慢泄放，规避静电积累损伤电子器件。仪器可以用于原材料进厂检验，筛查不合格基材；也用于新材料研发，评价改性之后基材电学参数。部分产线场景，借助 Handler 接口，仪器可以接入简易自动化分选工位，完成批量元器件绝缘电阻快速筛查。

纺织与防静电防护制品行业

防静电织物、洁净面料、防静电工作服面料，需要测定表面电阻率，评判防静电性能是否达标。纺织品试样质地柔软，电极接触状态十分关键，需要选用适配的电极组件，按照纺织类标准完成试样调湿，再开展测试，获取表面电阻率，判断面料是否满足防静电产品的指标要求。

新能源材料领域

动力电池隔膜、储能系统绝缘垫片、光伏封装绝缘材料，都存在绝缘性能检测需求。锂电池隔膜需要具备很高的体积电阻率，阻隔电子导通，规避电池内部短路风险。通过仪器测试隔膜试样的体积电阻率，评价隔膜绝缘水平；也可以研究不同改性工艺对隔膜绝缘性能带来的影响。光伏组件配套绝缘高分子材料，经过紫外、湿热老化之后绝缘性能可能衰减，测试老化前后电阻率，辅助评估材料服役寿命。

高校、科研院所实验室

在高等院校教学实验当中，该仪器可以开设绝缘材料电学性能相关课程实验，帮助实验人员建立体积电阻率、表面电阻率的基础概念，理解电压、温湿度、试样表面污染对绝缘测试结果带来的影响。科研课题层面，广泛用于纳米改性绝缘复合材料、新型防静电高分子材料研究，对比改性前后试样电阻率变化，探究填料、温度、湿度对材料导电、绝缘行为的调控机理。借助上位机通讯接口，仪器可以接入实验室自动化测试系统，实现大批量样品测试，自动留存原始数据，支撑论文、项目的数据需求。

第三方检测机构

第三方检测实验室承接各行业送检样品，样品品类复杂，包含塑料、橡胶、纺织品、防静电地坪材料、绝缘陶瓷等多种类型。仪器宽电压、宽量程的特性可以覆盖多品类样品检测，多组自定义模式可以保存不同标准对应的试验参数，接到不同类型样品，直接调取对应测试方案，提升检测效率。通讯接口支持数据导出，方便检测报告原始记录归档；仪器支持外部计量机构计量校验，保障检测数据具备溯源性，满足第三方实验室的质量管理相关要求。

仪器操作流程与实操注意要点

基础操作流程

1. 试样准备：按照对应标准制备试样，保证试样厚度、尺寸符合标准，试样表面清洁，去除油污、灰尘，按照标准完成温湿度状态调节，记录试样实际厚度，厚度数值需要准确输入仪器系统。

2. 设备连接：接好电源线，连接测试电极、屏蔽箱，确认各类接口连接牢靠，将试样放置于三电极组件当中，关闭屏蔽箱箱门。

3. 参数设置：选择手动或者自动测量模式，调取已经保存的自定义测量模式，或者手动设置测试电压、测量延时、放电延时参数，录入试样厚度等几何参数。

4. 启动测试：仪器完成输出，经过设定充电延时之后采集信号，屏幕直接显示绝缘电阻、泄漏电流、体积 / 表面电阻率。

5. 测试结束：仪器执行放电流程，待回路放电完成之后，打开屏蔽箱取出试样，保存或者导出本次试验记录。

实操注意事项

第一，关于试样与环境。试样厚度输入错误会直接造成电阻率计算结果出现偏差，测试前要实测试样厚度，把实测数值录入设备。环境湿度对表面电阻率干扰突出，高湿环境尽量控制实验室湿度；高阻绝缘试样，必须按照标准设置足够充电延时，等待极化电流趋于稳定再读取结果，避免电荷吸收效应造成读数漂移。试样表面不能存在油污、碎屑，否则会引入表面泄漏，拉低电阻率测试结果。

第二，电压与量程选择。根据产品标准选用测试电压，不要随意提高电压，防止电压过高造成试样击穿。观察仪器量程超限提示，出现上超、下超提示，代表被测样品电阻已经超出本机有效量程，此时数据参考价值有限，需要评估样品是否适合本设备。

第三，高压安全操作。设备内部存在高压输出单元，更换试样前，确认测试结束放电流程执行完毕；屏蔽箱箱门尽量保持关闭状态，减少外界干扰同时规避误触高压电极。

第四，接口与通讯使用。使用 RS232、LAN、SCPI 远程控制功能时，确认通讯线缆、通讯参数匹配；Handler 接口对接产线分选系统，需要确认外部控制系统电平逻辑匹配。U 盘导出数据，注意 U 盘文件格式兼容性。

第五，计量与维护。作为精密测量仪器，需要按照计量周期交由计量机构开展计量校验，保障测量结果的溯源性。电极组件需要保持清洁，避免残留样品碎屑，电极出现氧化、污染，及时做清洁处理；设备存放环境保持干燥通风，避免粉尘、潮湿。重要试验数据，除仪器本地存储之外，建议通过 U 盘或者上位机进行多重备份，防止记录丢失。

第六，搭配外部温箱做变温测试。当需要开展不同温度条件电阻率测试，将电极组件放置在恒温试验箱内部，主机放置于箱体外，做好信号引线处理，注意引线绝缘，避免引线漏电引入额外测量误差，等待试样达到设定温度并且温度充分稳定之后，再启动测试流程。

和同类测试设备的能力对比

市面上同类型高阻绝缘测量设备，不同型号在电压档位、量程、自动换算、存储能力、对外通讯能力方面存在区别。部分传统机型，电压只提供少数固定档位，不能够连续可调；部分机型每次测试需要手动录入试样参数，没有参数记忆存储功能；部分机型不具备 LAN、SCPI 远程控制能力，难以搭建自动化测试系统。

本设备对比 ZC‑90 系列机型，ZC‑90 系列电阻测量区间为 5‑12 次方，采用 LED 显示，测试电压为四档固定档位，不支持厚度参数记忆，不支持上位机软件；BEST‑380 可覆盖 2‑16 次方，换算可达 20 次方，彩屏交互，1‑1000V 上千档位连续可调，厚度参数可以记忆保存，支持自动扫描换挡，支持上位机软件、多类通讯接口。

对比另一类 212 型号设备，212 机型电阻 4‑14 次方，需要每次手动输入厚度，没有独立存储，不支持上位机软件；BEST‑380 具备参数记忆存储，自动扫描测试，多接口通讯，无需每次重复录入试样几何参数。

选型时，需要结合自身被测材料电阻大致区间、标准规定的试验电压、是否需要自动化远程控制、产线分选需求综合判断设备。本仪器主要面向固体绝缘、防静电材料直流体积、表面电阻率测试，主要执行 GB/T1410‑2006 等直流法标准，并不适用于交流介损测试场景。

设备在材料研发体系当中的价值

材料电学性能表征，是绝缘、防静电类材料研发链条当中不可或缺的环节。新材料的配方调整、填料改性、工艺优化，都会带来绝缘、防静电性能的变化，需要量化的试验数据来评判改性方案效果。在没有对应测试设备的条件下，样品需要委托外部检测机构，样品寄送过程，温湿度变化、吸湿污染，会改变试样本身状态，带来测试数据偏差，同时拉长研发周期。

仪器落地实验室之后，同批次制备的试样，可以在本实验室内完成电学性能测试。做配方对比试验时，可以保持统一的环境条件、统一的电压和延时参数，排除样品转运带来的干扰，提升不同配方样品之间数据可比性。既可以做常温基础测试，搭配温箱也可以探究温度变量带来的影响；既可以做新样品初始状态测试，也可以跟踪老化之后性能衰减，评估材料长期服役潜力。

教学场景当中，设备把抽象的绝缘、静电相关理论转化成可实操的试验，学生可以完整完成试样处理、参数设置、测试、数据分析全流程，加深对绝缘材料电学特性的理解。科研课题当中，丰富的通讯接口，方便接入自动化测试系统，处理大批量对比试样，产出足量可溯源原始试验数据，支撑科研报告、学位论文的数据需求。第三方检测机构可以利用设备多标准适配、可计量、多模式存储的特点，承接多品类送检样品，完成合规检测。

精密检测仪器只是硬件载体，稳定可复现的试验结果离不开规范的试样制备、环境管控、标准化操作流程。只有仪器硬件、试样处理、环境条件、操作流程相互配合，才能够输出具备参考价值的电阻率试验数据，为材料配方迭代、工艺改良、产品质检提供客观的量化依据。
