一、引言与标准背景
在橡胶工业质量控制、绝缘材料研发以及防静电产品认证体系中，硫化橡胶的绝缘电阻与电阻率是最基础也最关键的电气性能参数之一。GB/T 1692-2008《硫化橡胶 绝缘电阻率的测定》作为我国橡胶电性能检测的核心国家标准，规定了电阻大于10的8次方欧姆的硫化橡胶在直流电场下体积电阻率与表面电阻率的测试方法，广泛应用于橡胶密封件、绝缘护套、防静电鞋底、电缆绝缘层、医用橡胶制品及航空航天橡胶部件的电性能评价。

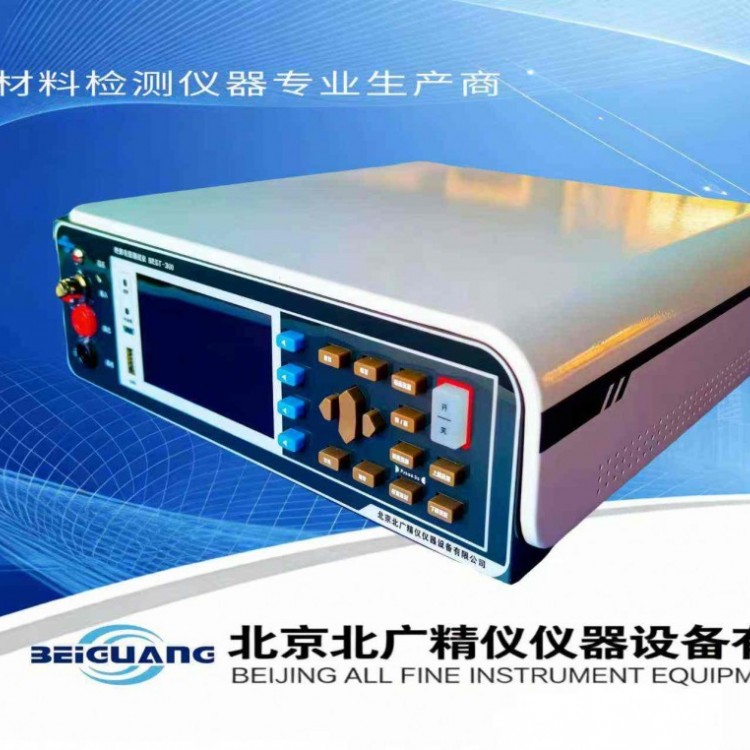

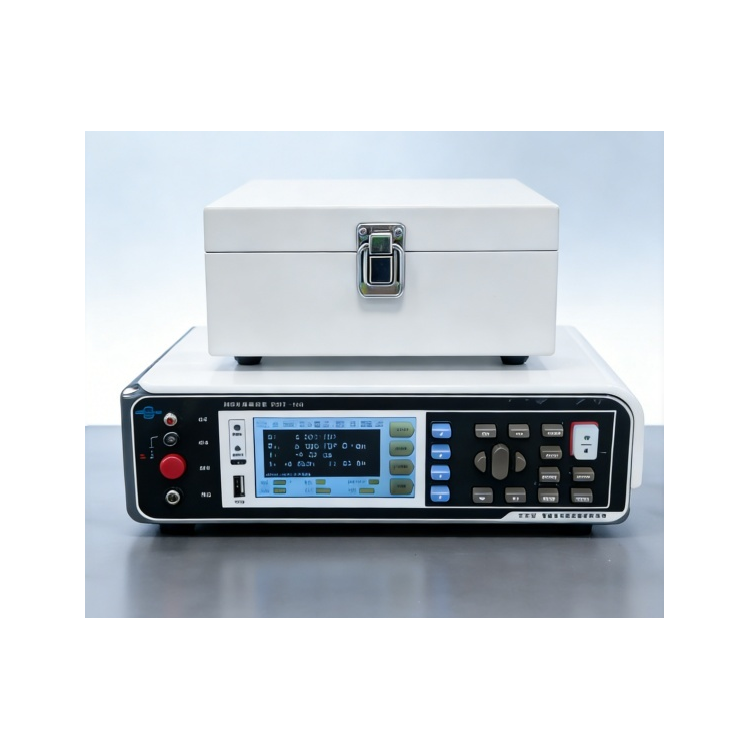

GB/T1692-2008硫化橡胶绝缘电阻测定仪BEST-380是一款基于高性能微处理器控制、采用恒压测试法的高绝缘电阻测量装置，输出电压1至1000伏连续可调，电阻测量范围覆盖500欧姆至9.9乘以10的15次方欧姆，电流换算可延伸至10的20次方欧姆量级，配套三电极系统后可完整实现GB/T 1692-2008、GB/T 1410-2006、ASTM D257等标准要求的体积电阻率与表面电阻率测定。
二、GB/T 1692-2008标准核心要点与仪器适配性
2.1 标准适用范围与术语定义
GB/T 1692-2008适用于硫化橡胶板状、片状、管状及棒状试样，要求试样绝缘电阻大于10的8次方欧姆。标准明确定义：绝缘电阻是试样两端直流电压与流过试样总电流（体积电流加表面电流）之比；体积电阻是直流电压与流过试样本体体积电流之比；表面电阻是直流电压与沿试样表面层电流之比；体积电阻率是单位体积橡胶本体的电阻值，单位为欧姆厘米；表面电阻率是任意尺寸正方形表面两对边间电阻值，单位为欧姆。
2.2 标准对设备的关键要求
标准规定试验电压为500伏或1000伏，波动不超过5%；环境要求为23加减2摄氏度，相对湿度50加减5%；电化时间要求为电阻小于等于10的14次方欧姆时读取1分钟示值，电阻大于10的14次方欧姆时读取2分钟示值；试样需在23加减2摄氏度干燥器中放置24小时；电极需采用三电极系统（被保护电极、保护电极、不保护电极）或标准环形电极；计算时需代入试样厚度、电极尺寸等几何参数。
BEST-380的1至1000伏无级调压能力、200毫秒至999.9秒可编程充电延时、三电极箱接口、自动体积电阻率与表面电阻率换算功能，以及23加减5摄氏度的精度保证范围，使其在硬件逻辑上与原标准完全对齐；其七量程自动切换与皮安级电流分辨能力，更可覆盖从导电橡胶（10的2次方欧姆级）到超绝缘橡胶（10的16次方欧姆级）的全谱系检测需求。
三、测量原理与电气架构
3.1 直流恒压高阻测量基础
仪器采用恒压源激励、微电流采样、欧姆定律反算的闭环架构。微处理器设定并锁存测试电压，经高压驱动模块输出至电压输出端；试样泄漏电流经电流输入端进入量程切换网络，由跨阻放大器转为电压信号，24位模数转换器量化后送主处理器计算电阻值，随后代入电极几何参数计算电阻率，结果直接显示在4.3英寸TFT屏幕上，全程无需人工查表或换算。
3.2 三电极系统如何分离体积与表面电流
测量体积电阻率时，高压加于被保护电极，保护电极接地以屏蔽表面漏电流，测量电极仅收集垂直穿透试样的体积电流；测量表面电阻率时，主电极与环电极之间加压，保护电极浮空或接特定电位，电流仅沿试样表面横向流动。BEST-380配套电极箱默认主电极直径5.0厘米，副电极直径6.0厘米，电极间隙0.5厘米，有效周长默认17.278厘米，有效面积默认19.635平方厘米，所有参数均可在设定页面根据实际电极尺寸修改。
3.3 与传统高阻计的差异
老式高阻计多采用固定电压输出，依靠指针或非线性刻度读取电流，电压漂移会直接引入较大误差。BEST-380同步采样测试电压与泄漏电流，电压回读精度为0.5%加减1伏（大于10伏时），电阻基本精度最高可达1%（小于1吉欧段），且支持七量程自动换挡，在10的14次方至10的16次方欧姆区间仍保持20%以内的标定精度，有效消除了模拟表头的人为读数误差。
四、完整性能参数
4.1 一般功能参数
测量参数包括绝缘电阻R、泄漏电流I、表面电阻Rs、体积电阻Rv；测试电压范围为1至1000伏，支持1000个档位连续调节，选配可扩展至1500伏；测试范围电阻为10的2次方欧姆至10的16次方欧姆，基本覆盖半导电材料和超绝缘材料的测量需求，超出量程可通过显示电流换算至10的20次方欧姆，电阻率最高可计算至10的22次方欧姆厘米；说明书另标注电阻测量下限为500欧姆，上限为9.9乘以10的15次方欧姆。
测量方式支持手动与自动两种；界面语言支持英文与中文切换；显示位数支持4位与5位两种选择；测量模式包含三种基础模式，同时支持十种自定义测量模式，用户可自行编辑后开机直接调取；测试速度分为快速5次每秒与慢速1次每秒两档；回读电压精度为0.5%加减1伏；绝缘电阻最大基本误差小于1%；最小测试周期为200毫秒，采用恒压测试法；量程分为7档，对应电流量程分别为2毫安、200微安、20微安、2微安、200纳安、20纳安、2纳安；量程超限时屏幕显示上超或下超提示；输入端子支持香蕉插头与BNC插头；精度保证期为1年，可根据计量证书在全国任意检测机构复核；操作温度湿度为0至40摄氏度，相对湿度80%以下且无凝结；存储温度湿度为-10至60摄氏度，相对湿度80%以下且无凝结；操作环境为室内，最高海拔不超过2000米；供电支持110伏与220伏交流双模式，电源频率47至63赫兹，最大功耗50瓦；尺寸约为331毫米乘以329毫米乘以80毫米（说明书另标注为300毫米乘以315毫米乘以87毫米）；重量约为4.1千克。
4.2 接口与通讯
仪器配备HANDLER（EXT I/O）9针D-SUB接口，包含外部触发输入、外部停止输入、合格与不合格继电器常开输出触点，最大负载电压30伏，最大带载电流2安；RS232接口采用3线制通讯，支持SCPI可程控仪器标准命令集，波特率可设置；LAN以太网接口采用标准RJ45口，支持TCP协议通讯，可直连电脑或路由器；USB Host接口支持插入U盘，用于数据存储与程序升级；支持上位机软件操作，可实现远程控制与批量数据采集。
4.3 校准证书关键数据
依据中国赛宝实验室计量检测中心2022年7月校准证书，仪器在100伏测试电压下，10的4次方至10的11次方欧姆标准点指示误差均不超过0.3%；250伏与500伏同量级测试点误差不超过2.6%；电压回读误差在10伏时为0伏，1000伏时为+10.5伏，均在标准允许范围内，校准结论为合格，建议校准周期为12个月。
4.4 精确度分段指标
在温度23加减5摄氏度、相对湿度小于80%相对湿度、预热15分钟以上、校准时间在1年以内的条件下，绝缘电阻测量精度分段为：小于1吉欧时精度1%；1吉欧至10吉欧时精度3%；10吉欧至100吉欧时精度5%；100吉欧至1太欧时精度10%；大于1太欧时精度20%。
五、硫化橡胶测试前准备与试样处理
5.1 试样制备（依据GB/T 1692-2008）
板状试样推荐采用直径100毫米圆盘，软质胶厚度1加减0.1毫米，硬质胶厚度2加减0.2毫米，每组不少于3个试样；也可采用100毫米乘以100毫米平方片；管状试样长度取50或100毫米；棒状试样长度取50毫米。试样硫化至试验的间隔时间需遵守GB/T 2941相关规定，打磨后需静置16至72小时；测试前用溶剂擦净表面，置于23加减2摄氏度干燥器中放置24小时，再在标准环境中调湿。
5.2 仪器预检

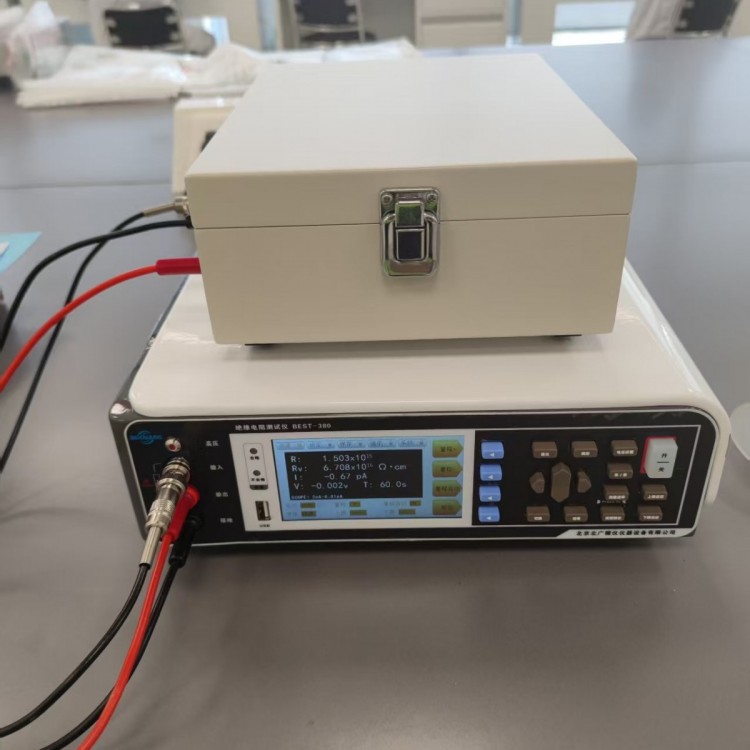

开机前需检查仪器外观无裂痕、无内部电路裸露；端子无金属碎屑附着；测试线外皮无破损、无导体裸露（破损会导致高阻测量不稳定或引入误差）；开机后确认屏幕显示正常，无缺划或乱码；将电流输入端（Input）与电压输出端（Output）的测试夹取下并悬空，按清零键执行开路清零，仪器自动保存零点数据；连接屏蔽箱时，将屏蔽箱接地端接仪器GND，电极箱电流采样端接仪器Input，高压端接仪器Output。
六、标准操作流程（以硫化橡胶体积电阻率为例）
第一步，翻页切换至设定页面，开启体积电阻功能，输入试样厚度（单位厘米）与有效面积（单位平方厘米，默认19.635），确认后返回测试页面。
第二步，按电压键设置测试电压，GB/T 1692-2008推荐500伏或1000伏，用方向键调整数值后按确认键保存。
第三步，按功能3键切换量程模式，选择量程自动开启，屏幕显示量程自动ON，仪器将根据电流大小自动切换七档量程。
第四步，在设定页面设置充电延时，GB/T 1692-2008要求电化时间为1分钟（电阻小于等于10的14次方欧姆）或2分钟（电阻大于10的14次方欧姆），可对应设置充电延时为60.0秒或120.0秒，同时设置放电延时5.0秒。
第五步，按上限键与下限键设置比较阈值，例如体积电阻率大于等于10的12次方欧姆为合格，可设置下限为1e12，上限关闭或按需设置。
第六步，将试样放入电极箱，压好被保护电极，关闭屏蔽箱盖。
第七步，按启动键，仪器自动升压、等待充电延时、采样计算，屏幕同步显示体积电阻值与体积电阻率值。
第八步，测试结束后仪器自动放电，开箱更换试样即可进行下一组测试。
第九步，如需连续批量测试，可在保存页面将当前参数组保存，下次开机直接调取，无需重复设置。
第十步，数据可通过U盘导出，或通过RS232、LAN接口走SCPI指令远程读取，接入实验室信息管理系统。
七、表面电阻率测试与电极参数逻辑
表面电阻率计算公式为表面电阻乘以有效周长除以电极间隙。BEST-380默认主电极直径5.0厘米，副电极直径6.0厘米，电极间隙0.5厘米，有效周长默认17.278厘米（对应半周长计算逻辑，与完整周长计算结果一致）。测试表面电阻率时需将电极箱切换至Rs端接线，主机设定页面开启表面电阻功能，输入试样周长与间隙参数，其余电压设置、延时设置、分选设置逻辑与体积电阻率测试完全一致。
八、数据处理、分选与自动化集成
仪器本地支持10组测量设置存储，每组可独立保存电压、厚度、面积、间隙、上下限、讯响模式等全部参数，适合多规格试样快速切换。比较器功能支持独立开关上限与下限，测试完成后Handler接口输出合格（GD）或不合格（NG）继电器信号，可直接接入PLC或气缸分选系统，实现产线全自动分拣。
外部触发模式下，TRG端输入下降沿脉冲（最小脉宽5毫秒）即可启动一次测量，快速模式下采样时间200毫秒，慢速模式下1000毫秒，分选结果保持至下一次触发，适合嵌入流水线节拍。远程通讯支持SCPI标准指令，例如设置电压、启动测量、读取电阻与电阻率值等，上位机可编写循环测试程序，批量采集后生成SPC统计过程控制图表，满足橡胶厂批次质量追溯需求。
九、行业应用场景展开
9.1 橡胶制品厂质量控制
橡胶绝缘护套、电缆橡皮、减震橡胶块等产品在出厂前需按批次抽检体积电阻率，中值需大于等于规格要求方可放行。BEST-380的200毫秒快速测试周期配合Handler分选接口，可直接嵌入产线末端，实现全自动合格判定，替代人工读数与记录，降低人为差错。
9.2 防静电橡胶与导电鞋检测
GB 4385、GB 12014等标准要求防静电鞋、导电鞋的鞋底系统电阻为10的5次方至10的8次方欧姆，BEST-380低量程可覆盖500欧姆起点，无需额外配置低阻测试仪，一台设备即可完成从导电橡胶到绝缘橡胶的全范围检测，适合防静电用品厂一站式质检。
9.3 电线电缆无屏蔽层绝缘测试
仪器配套恒温水浴后，可在不同温度下测量塑料电线电缆（无屏蔽层）的绝缘电阻，评估材料老化寿命与耐温等级，广泛应用于电缆厂研发与质检环节。
9.4 第三方检测机构扩项
仪器校准溯源至国家计量标准，配套SCPI指令集与完整精度报告，可满足CNAS认可实验室的方法验证与扩项要求，覆盖橡胶、塑料、涂料、纺织品等多类材料的电阻与电阻率检测能力。
9.5 科研与新材料研发
石墨烯、碳黑填充橡胶等导电高分子材料的渗流阈值研究需要跨越10的2次方至10的16次方欧姆的宽量程测量，BEST-380七量程自动换挡与无级调压能力，可在不更换设备的前提下完成全区间扫描，适合高校与科研院所的材料表征实验。
十、维护、计量与合规注意
仪器精度保证期为1年，超期后建议送计量机构按证书要求复核，确保量值溯源。高湿天气开机后建议预热15分钟以上再进行高阻测试，避免凝露影响。禁止在测试过程中插拔Handler接口与测试线，避免损坏接口或引入干扰。测试有极性器件（如电解电容器）时需注意正负极连接，防止反压损坏或触电风险。仪器内部存在高压电路，非专业人员禁止拆卸外壳，维护需联系授权技术机构。仪器设计符合IEC 61010安全标准，操作需遵守手册中的警告与注意事项，避免电击与设备损坏。
十一、与同类设备参数对比视角
传统ZC-90系列高阻计采用LED显示，仅支持100伏、250伏、500伏、1000伏四档固定电压，基本误差最大10%，不支持参数存储与电阻率自动换算，适合低精度现场测试。部分212型彩屏高阻计支持六档固定电压，基本误差最大5%，厚度参数需每次手动输入，无法记忆，也不支持上位机通讯。BEST-380的核心差异在于电压无级连续可调、基本精度最高1%、支持开机记忆与一键测试、体积电阻率与表面电阻率自动换算、同时配备SCPI远程控制、LAN网络接口与Handler分选接口，能够直接嵌入GB/T 1692-2008标准要求的自动化检测工位，适配现代工厂的数字化质量管理需求。
十二、常见误差来源与抑制
表面污染会引入额外表面漏电流，测试前需用合适溶剂擦净试样表面并在干燥器中放置24小时。边缘漏电会导致体积电阻测量值偏小，需确保保护电极接地良好，屏蔽箱闭合严密。电荷吸收效应会使高阻橡胶的读数随时间漂移，需按标准设置足够的充电延时（软质胶建议60至120秒）。环境湿度超标会大幅降低表面电阻，测试环境需控制在相对湿度50加减5%，屏蔽箱内可放置干燥剂。电压跌落会导致电阻计算偏差，可通过屏幕回读电压监控实际输出，1000伏档允许误差为正负100伏。量程抖动可能由试样电阻突变引起，开启量程自动模式并设置合理测量延时即可躲过暂态过程。
十三、总结
GB/T1692-2008硫化橡胶绝缘电阻测定仪BEST-380作为一台覆盖500欧姆至10的16次方欧姆（电流换算可至10的20次方欧姆）的恒压式高绝缘电阻测试仪，凭借1至1000伏无级调压、七量程自动切换、体积电阻率与表面电阻率一键换算、SCPI远程控制及Handler分选接口等能力，在GB/T 1692-2008硫化橡胶电阻率测定场景中实现了标准电极、标准公式、标准电压与自动读数的闭环。对于橡胶生产企业、防静电用品厂、电缆厂及第三方实验室，其参数完整度与自动化能力能够支撑从来料检验到科研表征的全链条需求，且校准溯源路径清晰，适合长期纳入质量管理体系。
