电线电缆长期敷设在潮湿、多尘、含盐雾或有化学污染的场所，绝缘与护套表面会逐渐吸附水分与污物。在电场和这些污染物的共同作用下，材料表面可能缓慢形成一条碳化的导电通道，也就是通常所说的漏电起痕。这条通道一旦贯通，绝缘就会失效，轻则造成设备故障、线路跳闸，重则引发火灾。要判断一种绝缘材料在这种条件下能承受多高的电压而不形成电痕，就需要借助专门的检测设备。电线电缆耐电痕试验仪BLD-600V 依据固体绝缘材料耐电痕化试验方法设计，可用于测定材料在潮湿与污染条件下的耐电痕化指数，为线缆材料的选型、进厂检验与产品认证提供数据依据。本文从产品概述、检测对象、测试意义、仪器指标、结构部件、执行标准、测定流程、影响因素、主要配件、操作维护与常见问题等角度，对该机型做一次系统梳理。
一、产品概述

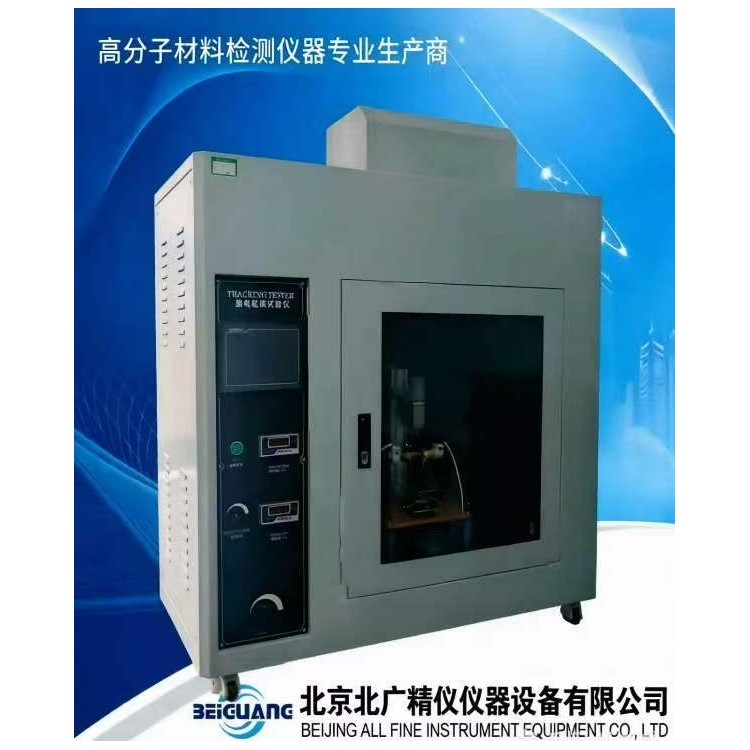

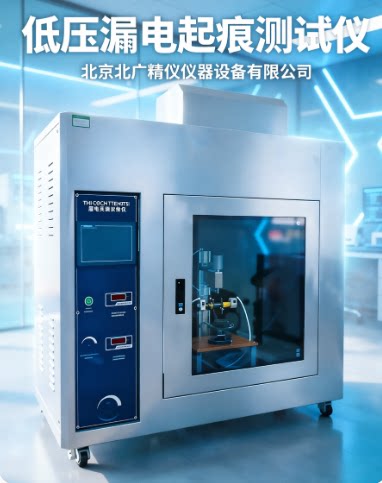

电线电缆耐电痕试验仪BLD-600V 也常被称作漏电起痕试验仪，是一台用于评价固体绝缘材料表面耐漏电性能的实验室检测设备。它的工作方式可以概括为：在绝缘材料试样表面放置一对规定尺寸的铂金电极，两电极之间施加一个可调的交流电压，同时由滴液装置按固定间隔、固定高度向两电极之间滴下规定浓度的导电液体，模拟潮湿与污染的共同作用，观察材料表面是否会形成碳化导电通道，进而判定材料在该电压下能否经受规定滴数的考验。 设备整体由试验电极、滴液装置、电压调节与电源部分、计时与判断回路、安全防护箱体等构成。电极采用铜基材配合铂金端部，铂金段具有较长的长度与较高的纯度，能够在通电滴液的条件下保持稳定的接触状态，减少因电极氧化或烧蚀带来的干扰。试样尺寸、电极间距、电极对试样施加的作用力、滴液间隔与滴液高度等条件，都按标准要求固定下来，使不同实验室、不同时间测得的数值具备可比性。
在电压方面，该机型提供较宽的调节区间，可以覆盖低压电器与线缆材料常见的试验电压范围。判断回路能够持续监测两电极之间的电流，当出现短路电流并持续一定时间时，回路动作切断电流，并给出试品不合格的指示，把人工观察与仪器判断结合起来。箱体带有排气孔，便于试验过程中产生的烟气排出，保障操作人员与实验室环境的安全。整体来看，该设备结构不复杂、操作路径清晰，适合在常规实验室条件下长期使用，也便于教学与实训场景中的演示。
二、检测对象与适用范围
BLD-600V 主要用于固体绝缘材料的耐漏电起痕性能测定，落到电线电缆这条主线，可检测的对象大致包括以下几类：
电缆绝缘料：交联聚乙烯（XLPE）、聚氯乙烯（PVC）、乙丙橡胶（EPR）等绝缘料及其制成的绝缘层；
电缆护套料：聚氯乙烯、聚乙烯以及低烟无卤阻燃护套料等；
电缆附件材料：电缆终端头、中间接头所用硅橡胶、环氧树脂、热缩与冷缩材料等；
电气绝缘结构件：接线端子、插座、开关、继电器底座等所用的工程塑料件；
层压与复合绝缘材料：绝缘板、绝缘纸、绝缘薄膜、云母制品及各类层压制品；
印制电路板基材与阻焊层：覆铜板基材、阻焊油墨等表面绝缘部分；
其他固体绝缘材料：陶瓷、玻璃、绝缘漆与涂层等。 在试样形态上，该方法使用的是具有一定厚度与平面度的板状试样，通常由材料上裁取，尺寸与厚度应满足标准要求。对于线缆制品，一般从绝缘层或护套上取样后加工成规定尺寸的试片；对于电缆附件与结构件，则从制品的平整部位取材。试样表面应保持洁净、平整，不应存在油污、脱模剂残留、划伤、气泡与裂纹，否则会在试验过程中形成额外的放电点，把结果拉低，使数据不能反映材料的真实能力。 需要注意一点：该试验测定的是材料在特定条件下的表面耐电痕能力，反映的是小尺寸试片在规定试验中的表现，不能直接等同于整根电缆在实际敷设环境中的全部性能。把这项数据与绝缘电阻、介电强度、烟密度与热释放等指标放在一起看，才能对线缆的绝缘安全性做出较为完整的判断。
三、测试意义与主要用途
绝缘材料表面的电痕化，是一个缓慢累积的过程。起始阶段，材料表面吸附的污染物与水分在电场作用下形成一层薄薄的导电液膜，泄漏电流随之上升，局部发热加剧，液膜被烘干后形成放电；放电产生的热量使材料表面逐渐炭化，炭化区域进一步扩大了导电通路，泄漏电流继续增大。如此反复，表面就会沿着一条路径不断碳化，形成可以肉眼观察到的电痕。湿度越大、污染越重、电压越高，这一过程越快。 围绕这一过程，电线电缆耐电痕试验仪BLD-600V 的主要用途体现在几个方面：
材料选型与表征：通过耐电痕化指数的测定，比较不同配方、不同基材的绝缘材料在耐漏电性能上的差异，为选材提供量化依据；
原料与成品把关：在产品检验环节对绝缘料、护套料进行抽检，控制批次之间的一致性，避免材料更换带来的隐性风险；
产品认证与合规验证：按照整机安全标准的要求，对材料在指定电压下的耐受能力做出验证，支撑认证申报与第三方检测；
配方研发支持：在阻燃剂、填料、色母等配方调整阶段，用试验数据判断改动是否会明显改变表面耐电痕行为；
质量追溯与问题排查：把试验条件与结果存档，在出现绝缘故障时回溯材料与工艺条件，缩小排查范围。
从使用单位看，覆盖线缆制造企业、电气绝缘材料生产企业、家用电器与低压电器制造企业、新能源汽车及充电设施相关企业、科研院所、大专院校以及第三方检验检测机构。这些单位对数据的依赖程度不同，但都看重结果的可比性与可追溯性，因此把试验条件写清、把试样状态记录下来，比单纯追求单次测定的高精度更有实际价值。
四、仪器指标
以下为该机型列出的各项指标，按条目单独列出，数值保持原样，便于对照查阅：
电极尺寸：5mm±0.1mm*2mm±0.1mm，电极一端边缘切成 30 度角的斜面；
电极材料：铜+铂金(铂金长度：≥12mm，纯度≥99.0%)；
电极间相距：4.0mm±0.1mm；
每个电极对试样作用力：1.0N±0.05N；
试样品尺寸：≥15*15mm, 厚度：≥3mm；
施加电压：0～600V（48～60Hz）之间可调，短路电流在 1.0A±0.1A 时电压下降不超过 10%；
判断回路：短路电流大于 0.5A 时间维持 2 秒钟继电器动作，切断电流，指示试品不合格；
溶液滴落间隔时间：30s±5s；
滴液针到样品表面高度：30～40mm；
控制液滴采用电磁阀.液滴大小：（20+30）mm3,50 滴为（0.997~1.147g）, 20 滴为（0.380-0.480g）;
滴液装置：试验前需要调整；
针外径：0.9~1.1mm；
箱体内部容积：0.5m3（可选购 0.75m3 或 1m3）；
外部尺寸: 宽 1170mm深 630mm高 1330mm；
箱体材料：铁板喷涂；
排气孔：Ø100mm；
工作电源：220V,10A,50Hz。
五、整机结构与关键部件
设备在结构上可以拆分为电极系统、滴液系统、电压施加与调节部分、计时与判断回路、安全防护箱体几个部分，各自承担不同功能：
电极系统：一对按规定尺寸加工的电极，端部为铂金材质，一端边缘切成斜面形成试验尖端。两电极之间保持规定的间距与夹角，通过配重或弹簧机构对试样施加规定的作用力，使电极与试样表面稳定接触。电极的清洁程度与尖端状态的完好程度，直接影响放电路径的形成；
滴液系统：由储液部分、管路、电磁阀与针组成，按设定的时间间隔向两电极之间滴下导电液体。滴液的体积、滴落间隔与针距试样表面的高度需要保持稳定，试验前应对滴液装置进行调整与核对；
电压施加与调节部分：由调压器与变压器构成，为试验提供可调的交流电压，电压值以仪表显示。试验要求电压在设定的短路电流条件下保持稳定，若电压波动偏大，试验条件就会随之漂移；
计时与判断回路：持续监测两电极之间的电流。当短路电流超过设定值并维持规定时间，继电器动作、切断电流，并指示试品不合格。这一环节把人工观察转化为可重复的自动判定，减少了主观判断带来的差异；
安全防护箱体：把试验区域与操作人员隔开，箱体设有排气孔，可将试验中产生的气体与烟雾排出。箱体材料的选用与容积大小，关系到散热、排气与操作的便利程度。
这样的结构安排带来的直接好处是：试样在固定的电压、固定的滴液条件与固定的电极压力下受试，试验现象与判定标准相对统一，不同操作人员之间容易保持一致，数据的重复性也因此得到改善。
六、适用标准与规范
该机型按照下列标准的相关要求设计制造：
IEC 60112：2003；
GB/T 4207；
UL 746A；
ASTM D 3638-92；
DIN 53480。
从标准体系看，GB/T 4207 对应国内关于固体绝缘材料在潮湿条件下相比电痕化指数和耐电痕化指数的测定方法，IEC 60112 是国际电工委员会发布的对应方法标准，两者在试验原理、电极规格、滴液参数与判定准则上相互对应；ASTM D 3638 与 DIN 53480 则是其他标准体系中关于电解液滴落法评价耐电痕性能的方法。不同版本的标准在试样数量、电压步进方式、试验溶液种类与判定细节上可能存在差异。标准本身会随时间修订，用户在正式出具检测数据之前，应确认所依据标准的现行有效版本，并在报告中写明标准编号、版本年份、试验溶液种类与试验条件。
此外，整机安全标准与产品标准中也常引用耐电痕化指数这一指标。在整机安全评价的体系中，材料的耐电痕等级会与污染等级、工作电压一起，影响爬电距离与电气间隙的要求。也就是说，材料在耐电痕试验中获得的等级，并不只是一份材料数据，它会向上影响到设备的绝缘结构设计。当材料的牌号、阻燃体系、色母或试样厚度发生变化时，建议重新评估这一指标，因为表面状态与厚度的改变都可能带来结果的变化。
七、CTI 与 PTI 的区分与测定流程
1. 两类指数的区别
在这项试验中，被使用较多的两个结果是相比电痕化指数（常用缩写 CTI）与耐电痕化指数（常用缩写 PTI）。前者测定的是材料能承受规定滴数而不发生电痕化失效的电压上限，属于"找上限"的试验，用于材料的分级与比较；后者是在指定电压下验证材料能否通过规定滴数的试验，属于"单点验证"，常用于符合性判定与验收。两者的试验方法相同，差别在于电压是逐步调整还是固定不变，因此 CTI 与 PTI 的数值不能相互换算，报告中需要注明测定的究竟是哪一项。
按耐电痕能力的差别，绝缘材料通常会被划入不同的材料组别，组别的高低由实测数据支撑，而不是自行申报。材料组别在整机安全设计中是一个输入条件，档位不同，对应的爬电距离要求也会随之改变。
2. 试样的准备与状态调节
按标准要求制备板状试样，取样部位应避开明显的缺陷区域。试样表面用适当方式清洁，去除油污、粉尘与脱模剂残留，清洁后避免用手直接触摸受试区域。试样在试验前应按标准要求在规定的温度与湿度环境中放置一定时间，使含水状态趋于稳定。试验环境的温湿度会影响液体在试样表面的铺展与蒸发，因此不宜在环境条件波动较大的时段进行试验。
3. 试验条件设定与滴液调整
把试样平稳放置在试验台上，安装电极并调节电极间距与夹角，确认电极对试样施加的作用力符合规定。把针位置调整到规定高度，核对滴落间隔与滴液体积。调整滴液装置这一环节在试验前需要认真完成，因为滴液的体积与落点若有偏移，液膜的形成条件就会改变，测得的结果也会随之偏离。
4. 施加电压与试验过程
按试验方案设定电压。若测定耐电痕化指数，则在指定电压下重复试验；若测定相比电痕化指数，则从较低电压起步，按标准规定的电压梯度逐级调整，寻找恰好能通过规定滴数考验的电压值。试验过程中，导电液体按固定间隔滴落在两电极之间的试样表面，泄漏电流随液膜的形成而上升。观察试样表面是否出现碳化通道、是否产生持续火焰、判断回路是否动作，据此判定该次试验是否失效。
5. 结果判定与表达
试验结束时，记录电压值、滴数、失效现象与判断回路的动作情况。按标准给出的规则确定测定结果，并在报告中写明试样编号、材料名称、试样厚度、试验溶液种类与浓度、电极规格、滴液间隔、施加电压方式以及试验环境的温湿度。把试样厚度一并写清尤其重要，因为同一材料在不同厚度下的结果可能并不相同，报告中没有厚度，数据的可比性就会打折扣。
八、影响测定结果的因素
耐电痕试验的重复性受多方面因素影响，归纳起来大致有以下几个方面：
试样表面状态：油污、粉尘、脱模剂残留、划伤与毛刺都会在试验中形成额外的放电点，往往把结果拉低；表面平整、洁净的试样更可能反映材料的真实水平；
试样厚度：厚度不同，试样内部的散热条件与表面液膜的保持情况都会变化，结果随之改变，因此厚度需要与数据一起记录；
试验溶液：溶液的种类、浓度与配制用水的水质会影响液膜的电导率，进而影响泄漏电流与电痕发展的快慢；溶液应按规定配制并注意保存条件；
滴液条件：滴落间隔是否稳定、滴液体积是否一致、针高度是否在规定范围内，都会改变液膜的积累与蒸发过程；
电极状态：电极铂金段的清洁程度、尖端平面的完好程度、电极间距与电极对试样的作用力，都会影响放电路径；电极出现烧蚀或污损时应及时处理或更换；
电压稳定性：试验电压若有明显波动，试验条件就不再统一；设备要求短路电流在 1.0A±0.1A 时电压下降不超过 10%，正是为了保证这一点；
环境温湿度：温度偏高时液体蒸发加快，湿度偏低时液膜不易保持，两者都会影响试验进程；
操作一致性：从试样清洁、装夹到启动试验的时间间隔与手法是否统一，也会带来细微差异。
把这些因素控制住，数据的重复性通常会得到改善。对于需要长期积累数据的企业来说，建立一套固定的试样制备与操作流程，比单纯追求单次测定的精细更有实际意义。
九、主要配件
设备常见的主要配件包括：
箱体（可选不锈钢箱体）；
变压器；
调压器；
继电器及底座；
漏电保护器；
按钮；
计时器；
短路电流智能表；
温控器；
导线；
计数器；
无线控制器；
电磁阀。
其中，漏电保护器与继电器关系到操作安全与判断回路的可靠动作；计时器与计数器负责滴液过程的时序控制与滴数记录；短路电流智能表用于监视试验回路的电流状态；温控器用于相关部位的温度控制；电磁阀是滴液执行部件，其动作是否干脆利落，直接影响滴液间隔的稳定性。配件清单会因具体订货要求而有所不同，用户在采购前可与供应方核对所需规格与数量，避免到货后因缺少配套而影响使用。
十、安装、使用与安全注意事项
1. 安装环境
设备宜放置在平稳、通风、无强振动且没有腐蚀性气体的实验室内，周围预留操作与检修空间。排气管应通向室外，避免试验过程中产生的气体在室内积聚。接入电源前核对电压是否符合要求，电源应使用有地线的三极插座，保证接地可靠。设备自重与外形尺寸较大，安装前应确认台面或地面能够承载。
2. 试验前的检查
检查设备是否处于计量有效期内，超出有效期时不宜进行正式试验。核对电极间距、电极对试样的作用力与针高度是否符合规定；检查滴液装置是否已按要求调整到位；确认试样已按规定完成清洁与状态调节。试验溶液应按要求配制，并检查液路有无渗漏与堵塞。
3. 试验中的注意事项
试验过程中不应打开仓门。操作人员需注意个人防护，避免在带电状态下接触电极或溶液，也避免溶液沾染到口、眼部位。当试验失效产生烟火时，应先开启风扇排除烟雾，待烟气散去后再打开仓门进行处理。观察试验现象时应通过观察窗进行，不要在通电状态下伸手进入试验区域。
4. 试验后的处理
试验结束后关闭电源，取出试样，清理试验台与电极上的残留物，保持工作区域整洁。把试验数据按批次归档，记录电压、滴数、失效现象与试验条件。长期不用时切断电源，并做好防尘保护。
十一、日常维护与数据管理
设备的稳定输出依赖日常维护，以下几点需要留意：
电极维护：铂金电极属于核心部件，使用后应清除表面残留物，保持尖端平面完好，发现烧蚀、缺口或明显磨损时按标准要求处理或更换；
滴液系统维护：定期检查管路有无结晶堵塞与渗漏，保持针通畅；电磁阀动作若出现迟滞，应及时排查；
电压与电流回路：定期核对仪表示值与实际输出的一致性，留意变压器与调压器的工作状态；
箱体与排气：保持排气孔通畅，定期清理箱体内壁的污渍与积尘；
记录管理：把每次试验的条件、结果与维护情况写入设备档案，包括试样厚度、溶液种类与浓度、施加电压方式与滴液参数，便于他人复核与数据追溯；
计量与核查：按实验室管理要求对设备进行计量核查，把核查结果纳入档案，使数据具备可追溯性。
十二、常见问题解答
问：CTI 与 PTI 有什么区别？答：CTI 是材料能承受规定滴数而不发生电痕化失效的电压上限，属于找上限的试验；PTI 是在指定电压下验证材料能否通过规定滴数的试验，属于单点验证。两者试验方法相同，但用途不同，不能相互换算。
问：为什么报告中要写明试样厚度？答：试样厚度会影响散热条件与表面液膜的保持情况，同一材料在不同厚度下测得的结果可能并不相同。没有厚度信息，数据的可比性就会受到影响。
问：材料组别是怎么确定的？答：材料组别依据实测的耐电痕数据划分，而不是由使用方自行申报。在整机安全设计中，材料组别与污染等级、工作电压一起，决定爬电距离与电气间隙的要求。
问：试样表面有油污会影响结果吗？答：会影响。油污、粉尘与脱模剂残留往往会在表面形成额外的放电点，把结果拉低。试样应平整、清洁，受试区域避免用手直接触摸。
问：试验溶液应该如何配制？答：按所执行标准的规定配制，注意溶液的浓度与配制用水的水质，配制后按要求保存。溶液的电导率会随存放条件变化，不宜长期敞口放置。
问：电极需要经常更换吗？答：电极属于消耗性部件，是否需要更换取决于使用频率与磨损情况。平时注意清洁与状态检查，发现尖端烧蚀、缺口或尺寸超差时应按标准要求处理。
问：电压怎么设定？答：测定耐电痕化指数时，按试验方案设定指定电压并重复试验；测定相比电痕化指数时，从较低电压起步，按标准规定的电压梯度逐级调整。该机型提供较宽的电压调节区间，可覆盖常见的试验电压范围。
问：试验过程中出现烟火怎么办？答：判断回路会在短路电流超过设定值并维持规定时间后动作，切断电流并指示试品不合格。此时先开启风扇排除烟雾，待烟气散去后再打开仓门处理，不要在通电状态下开门。
问：这项数据能直接当作整根电缆的绝缘等级吗？答：不能。该试验测定的是小尺寸试片在规定条件下的表面耐电痕能力，反映的是材料本身的特性。判断整根电缆的绝缘性能，还需要结合绝缘电阻、介电强度等其他项目综合评定。
十三、选型与日常管理建议
在挑选耐电痕试验仪时，可以从以下几个角度做判断：
电压调节范围：结合实验室需要覆盖的试验电压区间选择量程，该机型提供 0～600V 可调，可覆盖线缆材料与低压电器件的常见需求；
滴液控制的稳定性：滴液间隔与滴液体积的一致性直接关系到数据的可比性，选型时应关注滴液装置的形式与调整的便利程度；
判断回路的可靠性：自动切断与结果指示功能可以减少人为观察的差异，关注其动作阈值与响应时间的稳定性；
箱体与安全设计：留意箱体容积、排气方式与观察窗的设置，结合实验室的空间与通风条件核对；
配件与易损件：确认电极、针等易损件是否便于采购与更换，避免因等待备件影响检测进度；
标准符合性：确认设备的试验条件与所执行标准的现行有效版本一致，并关注是否具备相应的计量核查支持。
在日常管理上，有几点经验可以借鉴。其一，同一组对比试验尽量由同一位操作人员完成，并保持试样清洁与装夹方式的一致性。其二，把试样厚度、溶液种类与浓度、施加电压方式与滴液参数写入记录，方便日后复核。其三，定期核查电压示值、滴液体积与电极状态，把核查结果纳入设备档案。其四，试验前后及时清理试验台与电极，避免残留物累积影响后续试验。做好这些细节，数据的重复性与可比性通常会得到改善，检测工作的效率也会随之提高。
十四、结语
电线电缆耐电痕试验仪BLD-600V 以电解液滴落法为基础，把电压施加、滴液控制、电流判断与安全防护集成在一台设备中，可用于测定固体绝缘材料在潮湿与污染条件下的相比电痕化指数与耐电痕化指数。铂金电极系统、可调的试验电压、稳定的滴液间隔与自动判断回路，构成了它较为完整的功能组合，适合线缆制造、绝缘材料生产、电器制造与科研检测等单位在材料选型、进厂检验与产品认证中使用。合理制备试样、规范设定试验条件、保持电极与滴液系统清洁、做好电压回路与判断回路的日常维护，是获得稳定数据的几个关键环节。用户在选型时，可以结合自身材料种类、试验电压范围与所依据的标准来判断该机型是否匹配实际使用场景，并把试验条件、判定依据与设备状态一并纳入日常管理，使检测数据在长期使用中保持可比与可信。
