一、产品概述

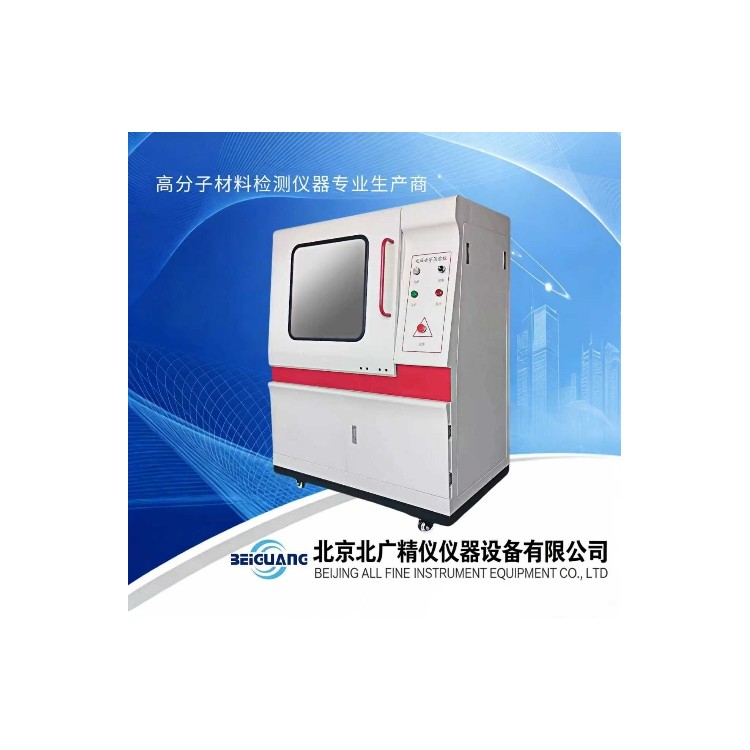

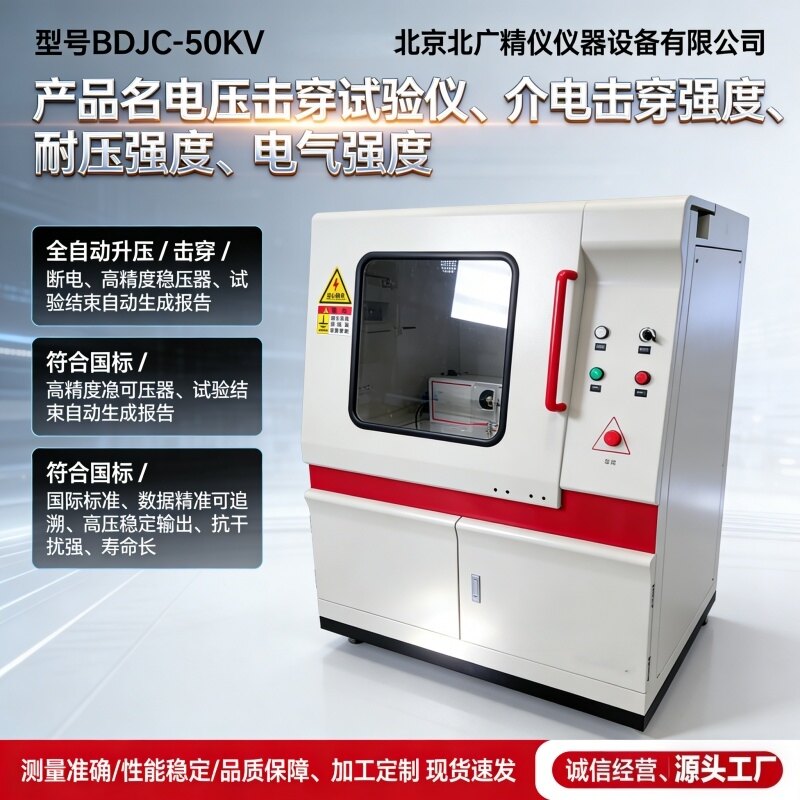

GB/T5019.2‑2009云母介电强度击穿电压试验仪BDJC‑50KV，是面向云母基绝缘材料开发的工频电压击穿与耐压检测设备，适配GB/T5019.2‑2009《以云母为基的绝缘材料 第2部分：试验方法》标准开展云母制品电气强度测试工作。云母类绝缘材料包含天然云母片、合成云母、云母纸、云母带、云母板、云母箔、换向器云母隔板等制品，广泛应用高压电机、牵引设备、风电装备、变压器、轨道交通电器等领域，介电强度（击穿强度）是评价云母绝缘材料电气安全性能的关键指标，击穿电压数值直接反映云母制品耐受高压电场的实际能力，是新材料配方研发、来料入厂检验、成品型式检测、第三方实验室委托检测的必测项目。

云母材料内部容易存在微小气孔、分层、树脂粘结剂分布不均、杂质颗粒等微观缺陷，这些缺陷会造成局部电场集中，降低材料实际击穿电压，仅仅依靠外观检查无法识别内部隐患，必须依靠高压击穿试验完成性能评价。通过仪器测定云母试样击穿电压，结合试样厚度计算得到介电强度（kV/mm），可以对比不同配方、不同压制工艺、不同热处理条件下云母制品电气性能差异，指导原材料筛选、工艺参数调整，规避装备运行过程中绝缘击穿失效风险。

BDJC‑50KV云母介电强度击穿电压试验仪除满足GB/T5019.2‑2009云母材料测试之外，还兼容多项绝缘材料通用测试标准，包含GB1408‑2016固体绝缘材料电气强度试验方法、GB/T1695‑2005硫化橡胶工频电压击穿强度和耐电压的测定方法、GB/T3333电缆纸工频击穿电压试验方法、HG/T3330绝缘漆漆膜击穿强度测定法、GB12656电容器纸工频击穿电压测定法，同时可参考ASTM D149美标电压击穿试验方法开展对应试验工作。仪器既可以完成各类固体绝缘试样检测，配备油浴装置之后，也能够开展绝缘油这类液态介质击穿电压试验，一台设备可以覆盖实验室多种绝缘介质击穿耐压检测需求。

设备整机采用PLC中央单元做整机逻辑采集与控制，配置无线蓝牙远距离操控模块，改变传统高压测试数据线直连的模式，实现人机分离远距离操作，降低高压试验过程操作人员面临的安全风险。仪器内部集成双向电压电流干扰抑制电路，缓解试样击穿瞬间产生的大电流脉冲干扰，减少干扰造成系统失控、通讯端口损坏的情况。配套的测试软件内置设备自检模块与预警提示，同时采用电压、电流双向判断逻辑识别击穿事件，区别于仅依靠单一电压信号做击穿判定的设备，对于云母这类容易发生沿面闪络、局部放电的层状绝缘材料，可以提升击穿事件识别可靠性。硬件电路配备熔断保护器以及漏电保护器，发生过流、过载故障时可以快速实现保护，降低高压单元与控制电路受损概率。

仪器支持交流、直流两类试验模式，提供匀速升压、梯度升压、耐压试验三种试验流程，针对云母材料测试场景，既可以采用匀速升压模式快速获取击穿电压，也可以使用梯度升压模拟设备阶梯式加压工况，耐压模式用于评价云母制品长时间耐受指定电压的能力。软件系统具备试验结果筛选功能，能够对异常试验数据做选择性剔除保存，试验数据支持大容量存储，配套标准通讯协议接口，可对接上位机系统，实现试验数据上传，满足数字化实验室数据采集归档的使用需求。

云母制品测试分为空气中试验与绝缘油中试验两种工况，当云母试样厚度较大，或者试样容易出现沿面闪络现象的时候，按照标准要求，需要把试样浸入绝缘油内部开展击穿测试，抑制试样表面发生闪络放电，保证发生试样本体贯穿击穿，而不是表面爬电。BDJC‑50KV标配拆装便捷的油浴装置，可直接完成云母试样油中击穿试验，无需额外改造设备结构。设备配备多种规格试验电极，包含球形电极、球‑板电极、25mm‑75mm圆形平板电极、线材电极、微型电极等，可按照GB/T5019.2‑2009标准要求，选择适配云母试样尺寸的电极开展检测试验。

二、测试工作原理

介电强度（电气强度）定义为试样击穿电压除以试样厚度，单位为kV/mm，击穿电压是指在规定试验条件下，试样发生绝缘击穿瞬间施加到试样两端的电压数值。当云母试样两端施加持续升高工频交流（或者直流）电压，电场强度不断提升，当电场超过云母材料耐受极限，试样会出现穿孔、碳化、电弧导通，绝缘能力丧失，该现象即为电击穿。

BDJC‑50KV云母介电强度击穿电压试验仪工作流程：由PLC控制系统输出控制信号，驱动无触点升压调压单元，高压变压器输出高压，施加到上下测试电极之间的云母试样；升压速度可以根据标准要求进行设定，电压持续上升，系统同步采集回路电压、漏电流实时数据。当试样发生击穿瞬间，回路漏电流快速增大，电压出现突降，系统通过电压、电流双重条件判定击穿事件，立刻切断升压输出，执行自动放电操作，记录击穿时刻的电压、电流数据。操作人员输入试样厚度，软件自动完成介电强度计算。

升压单元摒弃传统机械调压结构，采用无触点元件完成匀速升压，机械调压机构存在碳刷磨损、升压速率不均匀的问题，无触点调压可以保障升压速率稳定可控，对于云母层状材料，升压速率对击穿电压测试结果会带来明显影响，标准当中对升压速率有明确规定，稳定可控升压有利于保障测试重复性。

无线蓝牙控制模块实现远距离下发操作指令，蓝牙接收距离可达1000米，试验人员可以远离高压试验区完成启动、停止、参数修改等全部操作，规避近距离操作高压设备带来的安全隐患。传统有线数据线连接模式，高压击穿产生的电弧、感应电压会沿着通讯线缆传导到操作端，带来安全隐患，无线隔离传输方式消除这方面风险。

双向电压电流干扰抑制技术，针对云母试样击穿瞬间会产生幅值很高的脉冲干扰，这类干扰会窜入采集与通讯回路，容易造成设备误动作，干扰抑制电路可以过滤脉冲噪声，保障采集数据真实，避免系统误判击穿状态。设备内置多重安全逻辑，试验结束之后自动完成高压放电，释放回路残余电荷，防止操作人员更换试样的时候遭遇残余高压触电。

击穿判定逻辑包含电压突变判断以及漏电流阈值判断两种模式，云母材料测试过程，部分试样不会直接发生贯穿击穿，会先出现局部放电、沿面闪络现象，如果只依靠电压变化判断，容易出现识别偏差；同时监测回路漏电流，当漏电流超过设定阈值，系统同样判定击穿，提升云母这类层状、易闪络材料测试的准确性。

云母材料测试分为空气介质试验和绝缘油介质试验。空气中测试操作简便，适合薄型云母纸、云母箔试样；厚度偏大的云母板、云母隔板试样，在空气中加压时，电极周边容易出现沿面闪络，还没有达到材料本体击穿电压，就已经发生表面电弧放电，得到的击穿电压数值偏低，不能代表材料真实本体介电强度，这类试样需要放置到绝缘油浴装置内部，浸没在绝缘油中开展试验，抑制表面闪络现象，获取试样本体击穿的试验结果。

三、仪器完整性能参数

最高输出电压50KV 变压器容量3KVa 升压器容量2kva 工作电压220v±10 的单相交流电压和50Hz±1 的频率 控制方式西门子PLC 试验方式:交流/直流试验:1、匀速升压 2、梯度升压3、耐压试验 试验介质空气/绝缘油，标配方便拆装的油浴装置 升压装置采用先进的无触点原件匀速升压，淘汰前款机械调压 升压速度0.1kv‑5.0kv/s，自用设定 耐压时间软件设定>10H 试验精度 ≤1% 漏电流选择0‑150mA 控制方式232/485/网口 控制方式无线/有线可选 击穿判断方式电压/电流 放电方式自动放电 变压器变比1:500 采集方式变压器0‑100v输出 耐压环境固体；液体，可定做高温环境高温油 击穿判断方式高电压判断、漏电流判断 放电方式实验结束自动放电

软件运行平台：WINDOWS窗口操作平台，界面直观，便于操作；具备试验过程动态曲线显示功能；试验结果支持导入EXCEL表格；支持试验报告自定义命名与打印输出；可灵活切换直流试验、交流试验模式；支持击穿电压、耐压试验、梯度试验多种试验方法；针对不同试样可以灵活配置各项试验参数；支持人员账号密码权限管理；内置多项国家标准可选；连续试验模式无需退出软件即可开展下一组试样测试。

通讯配套：软件支持无线云端协议上传，可支持第三方编辑，满足项目数据采集、显示需求；对外提供上位机标准通讯接口，包含OPC DC/UA、Webservice、Webapl；硬件通讯接口支持TCP/IP，电子协议101、104规约；物理接口兼容COM，TCP，UDP，GPRS，编程口、USB多种链路；系统配置中间数据库，实现试验数据大容量储存。

安全保护配置：跳闸后电压自动回零；超压保护；试验过流保护；试验短路保护；安全试验门保护；软件误操作保护；零电压复位保护；试验漏电保护；独立接地保护；试验结束放电保护；设备故障报警保护。

设备标准配置清单：试验主机一台、高压发生器一套、试验电极两套（国标1408.1 25mm2只，75mm1只）、试验油箱一只、实验软件一套、放电系统一套、控制系统一套、数据采集系统一套、电极支架一套、绝缘手套一副、无线控制模块一套、升压调压器一只、电压传感器一只、电流传感器一只。

四、仪器性能特点

1、适配GB/T5019.2‑2009云母基绝缘材料试验标准，兼顾多项绝缘材料国内外测试标准，针对云母纸、云母板、云母带、合成云母片等层状绝缘材料做功能适配，支持空气介质、绝缘油介质两种试验环境，油浴装置拆装便捷，切换试验工况操作简单，满足云母制品不同测试条件要求。

2、搭载无线蓝牙远距离控制系统，蓝牙信号接收距离可达1000米，实现人机分离操作。操作人员可以在远离高压试验区位置完成设备启动、停止、参数设置，降低高压试验环境下的安全风险，同时设备保留有线控制模式，用户可以根据现场使用条件自由选择控制方式。

3、采用西门子PLC中央单元作为采集控制核心，采集过程运行稳定，搭配双向电压电流干扰抑制电路，云母试样击穿瞬间产生的电弧脉冲干扰得到抑制，减少干扰造成通讯异常、系统误动作，电压、电流双通道同步采集，双重逻辑识别击穿事件，改善层状云母材料容易出现沿面闪络带来的判定偏差。

4、无触点升压调压单元，摒弃传统机械碳刷调压结构，升压速率在0.1kv‑5.0kv/s区间内可自由设置，升压过程电压输出平稳。云母材料击穿电压测试结果和升压速率相关性较强，严格按照标准设置升压速率，能够保障同批次试样测试数据重复性。

5、完备多层次安全防护体系，集成超压、过流、短路、漏电、安全门联锁、零电压复位、试验结束自动放电等多项保护机制，同时硬件配备熔断保护器、漏电保护器，软件层面设置误操作预警，硬件软件双重防护，提升高压试验作业安全性。

6、功能完善的Windows操作软件，试验过程动态绘制电压‑时间、电流‑时间曲线，试验数据大容量存储，支持数据导出Excel，自定义打印试验报告；设置多组操作员账号密码权限管理，区分不同操作人员操作权限；内置各类绝缘材料对应的标准参数模板，操作人员可以直接调用模板，减少手动输入参数工作量。软件具备自检、故障报警提示，支持远程维护报警，便于后期技术人员排查设备故障。

7、丰富电极配件配置，标配25mm、75mm标准平板电极，同时兼容球形电极、球‑板电极、微型电极、线材电极等多种类型，满足不同形态云母试样（薄片、板材、异形试样）的装夹测试需求。

8、完善对外数据对接能力，具备USB、网口、232/485多种硬件接口，支持OPC、TCP/IP等多种通讯协议，试验数据支持云端上传，适配数字化实验室、企业MES系统、第三方检测平台的数据采集对接，试验数据长期存储，不易丢失，便于后期数据追溯、比对分析。

9、一机多试验模式，支持匀速升压击穿试验、梯度升压试验、长时间耐压试验。针对云母绝缘制品，耐压模式可以模拟实际工况，考核云母材料在固定高压长时间作用下耐受能力；梯度升压适合模拟设备逐级加压的运行场景，丰富试验评价维度。除固体云母制品以外，也可以完成橡胶、塑料、薄膜、绝缘油等各类绝缘介质击穿耐压检测，拓展实验室设备使用场景。

五、云母试样制备、状态调节与试验操作要点

云母制品测试，试样制备、状态调节、装样操作、环境条件，都会对击穿电压与介电强度结果带来显著影响，GB/T5019.2‑2009标准中对试样处理有着明确要求，规范试验流程，才能够得到重复性良好、真实可靠的试验数据。

5.1云母试样制备

试样表面应当平整，试样表面不能出现裂纹、分层、孔洞、油污、粉尘颗粒。云母纸、云母带试样要避免折痕，云母板试样表面的毛刺需要做处理，试样上的微小缺陷会成为电场集中点，造成击穿电压偏低。试样尺寸要大于电极有效尺寸，保证电极完全落在试样表面，防止电极边缘直接暴露空气，提前触发沿面闪络。 按照标准要求，每组有效试验不少于5个平行试样；如果需要在同一块试样不同点位多次测试，两次测试位置之间保留足够间距，前一次击穿造成碳化损伤区域不能纳入下一次测试的电极覆盖范围，前期击穿留下的碳化通道属于导电通路，会直接降低下一次测试击穿电压。 试样厚度需要多点位测量，在电极覆盖区域选取多处位置测量厚度，取厚度平均值代入软件计算介电强度。云母板、复合云母制品容易存在厚度不均匀，单点厚度测量会带来计算偏差。对于厚度偏大的云母板试样，优先选用绝缘油浴条件开展试验，规避空气中沿面闪络干扰测试结果。

5.2试样状态调节

云母制品存在一定吸湿性，材料吸附水汽之后，内部电导变大，击穿电压数值会发生改变，所以试样测试前要做状态调节处理。参照GB/T5019.2‑2009引用的状态调节条件，一般将云母试样放置在温度23℃，相对湿度50%环境条件下保持规定时长，使试样温湿度达到平衡。 如果是热固化类云母制品，按照材料产品规范要求，完成固化热处理之后再开展击穿试验，未完全固化的云母材料，粘结剂性能没有达到稳定状态，测试结果不能代表成品性能。状态调节完成的试样尽快开展测试，避免再次吸收环境水汽。

5.3设备开机与测试前检查

开机之前确认设备供电满足220V±10V，50Hz供电条件，设备做好可靠接地，接地是否到位直接关系高压试验安全。检查安全门联锁装置功能正常，安全门没有闭合到位时设备无法启动升压。检查电极表面状态，电极表面出现氧化、划痕、烧蚀凹坑，需要做打磨处理，电极表面缺陷会造成局部电场畸变，影响云母试样测试结果；电极表面灰尘、油污使用无水乙醇擦拭，充分晾干之后使用。 油浴模式测试前，确认绝缘油清洁无杂质、无游离碳颗粒，绝缘油被多次击穿之后内部会产生碳微粒，杂质颗粒悬浮油液之中，会降低油本身绝缘性能，干扰云母试样油中击穿试验结果，油液出现发黑浑浊要及时更换。 设备开机，软件完成自检，确认电压、电流采集模块通讯正常，无线蓝牙模块连接状态良好；根据测试标准设置试验参数，选择交流或者直流模式，设置升压速率，设置漏电流击穿判定阈值；云母材料测试升压速率需要严格执行GB/T5019.2‑2009相关规定，不可以随意设置过高升压速率，升压速度过快，测试得到击穿电压会偏高。

5.4试样装夹与试验流程

空气中测试：把经过状态调节的云母试样平整放置在下电极表面，合上上电极，电极和试样表面保持充分贴合，避免试样和电极中间留存空气间隙，空气夹层会造成局部放电，干扰击穿结果。关好设备安全防护门，操作人员转移到安全区域，可选择无线蓝牙远程启动试验。设备按照设定速率升压，系统实时记录电压、电流，当试样发生击穿，设备立刻切断升压，自动执行放电，记录击穿电压数值。抬起上电极，取出被击穿试样。

油浴中测试：将绝缘油倒入油浴槽，把云母试样完全浸没在绝缘油液面下方，试样表面不能留存气泡，气泡位置会发生局部放电；电极浸入油中，电极之间距离符合试样厚度，关好安全门，远程启动试验，完成击穿后，设备自动放电，等待高压回路电荷释放完全，再打开舱门取出试样。

每组平行试样全部完成测试之后，软件输入每一块试样厚度，自动计算介电强度，保存试验数据，导出试验报告。试验结束，需要确认高压已经充分放电，再接触电极、油浴槽内部构件。

5.5常见误差来源分析

1、沿面闪络问题：云母板厚试样，在空气中加压，试样还未本体击穿，电极边缘发生沿面电弧闪络，仪器记录闪络时刻电压，这个数值低于材料真实击穿电压。应对方案：厚度较大云母试样改为油浴环境测试；选用更大直径电极，增加试样尺寸。 2、试样吸潮：云母材料吸水，内部电导上升，击穿电压下降，所以严格执行状态调节，湿度敏感样品尽量在恒温恒湿实验室开展整套试验。 3、升压速率设置不当：升压速率过快，得到击穿电压偏高；升压速率过慢，长时间电压作用下材料发生老化，击穿电压偏低，必须严格遵循标准设置升压参数。 4、电极表面缺陷：电极烧蚀、划痕、氧化，造成电场畸变，测试数据离散度变大，定期维护打磨电极。 5、油浴介质被污染：绝缘油多次击穿产生碳颗粒，油绝缘能力下降，油中测试结果失真，定期检查更换绝缘油。 6、试样厚度测量偏差：介电强度等于击穿电压除以厚度，厚度测量误差直接传递最终计算结果，多点测量取平均值，降低厚度带来计算偏差。 7、前次击穿碳化残留：同一块试样多点测试，上一次击穿留下碳化导电痕迹，没有避开该区域，造成后续测试击穿电压偏低，不同测试点位之间预留足够间隔。

六、设备安全防护说明

BDJC‑50KV云母介电强度击穿电压试验仪属于高压试验设备，50KV高压输出具备危险性，操作人员必须熟悉设备安全机制，遵守高压试验室安全操作规范。 设备硬件配置独立接地端子，设备本体必须可靠连接保护地线，禁止设备不接地开展任何高压试验。安全试验门配备门联锁保护，防护舱门未完全关闭锁止，升压回路无法启动，试验过程中，严禁强行打开安全门。 试验操作优先使用无线蓝牙远距离控制，人员撤离高压试验区，再启动升压。禁止人员停留在设备舱门正面位置开展高压试验操作。硬件层面设置过流保护、短路保护、漏电保护，软件设置超压保护，一旦出现短路、过流故障，系统立刻切断高压输出。每次试样击穿或者试验结束，仪器会自动执行放电操作，释放高压回路储存的残余电荷；即便设备自动放电完成，更换试样前，依然建议使用配套绝缘放电棒再次对电极做二次放电，规避放电回路故障带来残余电荷风险。 试验室环境要配备绝缘手套、绝缘垫等安全防护器具；试验区域设置高压警示标识，无关人员不得靠近试验舱体。设备运行过程，不要触碰主机、高压发生器外壳。不要擅自修改设备内部硬件接线，不要短接安全门联锁等安全保护器件，安全保护机构失效会带来重大安全隐患。 设备出现故障报警，立刻切断整机电源，联系技术人员排查检修，故障没有消除前禁止继续开展试验。

七、仪器应用领域与适配材料

GB/T5019.2‑2009云母介电强度击穿电压试验仪BDJC‑50KV主要面向云母基绝缘材料的电气强度检测，同时兼容各类固体绝缘、液体绝缘介质击穿耐压测试，覆盖新材料研发、进厂来料检验、产品出厂检测、第三方检测机构、高校科研院所、电力科研单位多个应用场景。

云母制品行业：天然云母片、合成云母、云母纸、云母带、云母板、云母箔、换向器云母隔板、云母复合绝缘件。高压电机、牵引电机、风电电机内部大量使用云母绝缘材料，云母介电强度直接影响电机绝缘系统运行可靠性，该仪器按照GB/T5019.2‑2009完成击穿电压、介电强度检测，用于配方筛选、工艺优化、批次质量管控。

电工绝缘材料行业：各类绝缘塑料、橡胶、绝缘薄膜、层压板材、浸渍纤维制品、绝缘漆漆膜、陶瓷绝缘件，可完成击穿电压、耐压试验，评价绝缘材料电气耐受性能。

电力行业：绝缘油介电强度测试，变压器油等液态绝缘介质，借助配套油浴装置，按照GB/T507‑2002标准开展击穿电压检测，服务电力科研、电力物资入厂检验。

科研院校实验室：电气学院、材料学院、高分子实验室，用于绝缘材料相关课题研究，开展击穿、耐压、梯度加压试验，研究材料配方、热处理工艺、湿度条件对于云母及复合材料击穿性能的影响，获取电压‑电流试验曲线，支撑材料机理研究，同时可以用于教学试验。

第三方检测机构：按照GB/T5019.2‑2009、GB1408等国家标准，对外提供云母绝缘制品及各类绝缘材料击穿耐压委托检测，输出完整原始试验数据与检测报告。

电气装备制造企业：电机厂、变压器厂、电器零部件生产企业，对采购云母绝缘原材料做入厂检验，评价不同供应商云母制品质量一致性；同时对自研新型云母绝缘件开展型式试验，评估产品是否满足装备设计要求。

八、软件功能详细介绍

仪器搭载Windows平台测试软件，面向云母绝缘材料高压击穿试验开发，兼顾易用性与专业检测需求。 1、曲线显示：试验全过程动态绘制电压‑时间、电流‑时间两条曲线，直观观察加压全过程电压、电流变化，便于分析云母试样击穿前局部放电现象，区分是本体击穿还是沿面闪络现象。 2、数据导出功能：全部试验结果支持导出Excel表格，方便用户做批量数据统计分析，对比多批次云母试样性能差异。 3、试验报告功能：支持自定义报告名称，报告内容包含样品编号、试验标准、试验环境、电极规格、升压速率、击穿电压、试样厚度、介电强度等信息，报告可以直接打印输出，适配实验室资料归档。 4、试验模式切换：软件内部直接切换交流试验、直流试验模式，适配不同标准的测试要求。试验方法可选击穿电压试验、耐压试验、梯度升压试验。耐压模式可以设置耐压电压以及耐压保持时间，考核云母材料长时间耐电压能力。梯度升压可以设置多阶电压幅值以及每阶维持时间。 5、参数灵活配置：可以设置升压速率、极限保护电压、击穿漏电流阈值、试样厚度、环境温湿度、试样编号、实验单位信息等参数；软件内置多套国标参数模板，针对GB/T5019.2‑2009云母测试可以直接调用模板，减少人工输入工作量。 6、人员权限管理：设置不同操作员账号、登录密码，不同操作人员试验记录分开保存，满足实验室人员管理要求。 7、历史数据查询：可以按照试验时间、试样编号检索历史试验记录，回看历史试验曲线，支持重复调取历史报告，数据长期存储，不会因为软件关闭丢失。 8、设备自检预警：软件启动可执行设备自检，对通讯状态、硬件模块做检查，出现故障弹出提示报警；支持远程维护报警，方便技术人员定位设备故障点。 9、连续试验功能：一组试样完成试验，不需要退出软件程序，直接修改试样编号、厚度，就可以启动下一次试验，提升批量云母试样检测工作效率。 10、数据对接上传：支持云端协议，试验数据可以上传上位机系统，兼容OPC UA、TCP/IP等多种工业通讯接口，对接企业MES系统、数字化实验室平台，实现检测数据信息化管理。

九、试验报告记录关键信息

执行GB/T5019.2‑2009云母介电强度击穿电压测试，完整的试验记录和报告需要记录全部试验条件，保障试验具备可复现性，报告需要包含的内容：仪器型号BDJC‑50KV；执行标准GB/T5019.2‑2009；试样信息（云母材料牌号、批次、试样编号、试样类型：云母纸/云母板/云母带等）；试样状态调节条件（温度、湿度、调节时长）；试验室环境温度、环境相对湿度；试验介质（空气或者绝缘油，注明绝缘油型号）；选用电极规格尺寸；试验模式：交流或者直流；升压速率设置；耐压条件（耐压电压、耐压时间，如果使用耐压模式）；每一个平行试样实测厚度；每一个试样击穿电压；计算得出介电强度；击穿现象描述（本体击穿穿孔，还是沿面闪络）；平行试样算术平均值；试验人员、试验日期。完整记录各项条件，后续复测比对、不同实验室之间数据比对才有参考意义。

十、云母材料击穿测试工程意义

云母基绝缘材料大量应用于高压电机、风电设备、轨道交通牵引装备、变压器等关键电气设备，设备运行过程，绝缘材料长期承受交变高压电场，一旦云母绝缘发生击穿，会造成电机短路、设备停机，严重时会带来设备损坏、安全事故。击穿电压、介电强度是云母绝缘材料核心考核指标。

在产品研发阶段，研发人员通过BDJC‑50KV开展击穿耐压试验，可以评估粘结剂种类、含胶量、压制工艺、热处理工艺对于云母制品电气性能的改变，分析材料内部气孔、杂质、分层缺陷对于击穿强度带来的负面影响，指导配方和工艺优化，开发高性能云母绝缘产品。

在来料质量管控环节，企业对不同供应商提供云母纸、云母板开展抽样击穿试验，对比批次之间介电强度的一致性，筛选合格原材料，避免不合格云母制品流入生产装配环节，从源头降低装备后期绝缘故障风险。

材料老化评估方向，云母绝缘件长期高温运行会出现热老化，粘结剂发生降解，材料内部出现新的微小缺陷，介电强度随之下降。通过对比老化处理前后云母试样击穿电压变化，评价云母制品耐老化性能，为评估绝缘件服役寿命提供试验依据。

型式检验环节，新产品定型需要按照GB/T5019.2‑2009完成击穿电压型式检测，验证产品性能是否达到标准指标要求，是产品认证、入网检验重要试验项目。

BDJC‑50KV云母介电强度击穿电压试验仪，完全适配GB/T5019.2‑2009云母基绝缘材料试验要求，兼顾空气、绝缘油两种测试介质，配置无线安全操控、电压‑电流双重击穿判定、完备安全保护体系，软件具备数据存储、曲线采集、报告输出、上位机对接能力，既满足云母制品批量质检，也可以满足科研机构多维度试验研究。在开展云母击穿试验时，严格做好试样制备与状态调节，规范装样流程，定期校验维护电极，遵守高压设备安全操作规程，能够得到稳定可靠、可复现的检测数据，为云母绝缘材料研发与质量管控提供有力支撑。
