一、产品概述

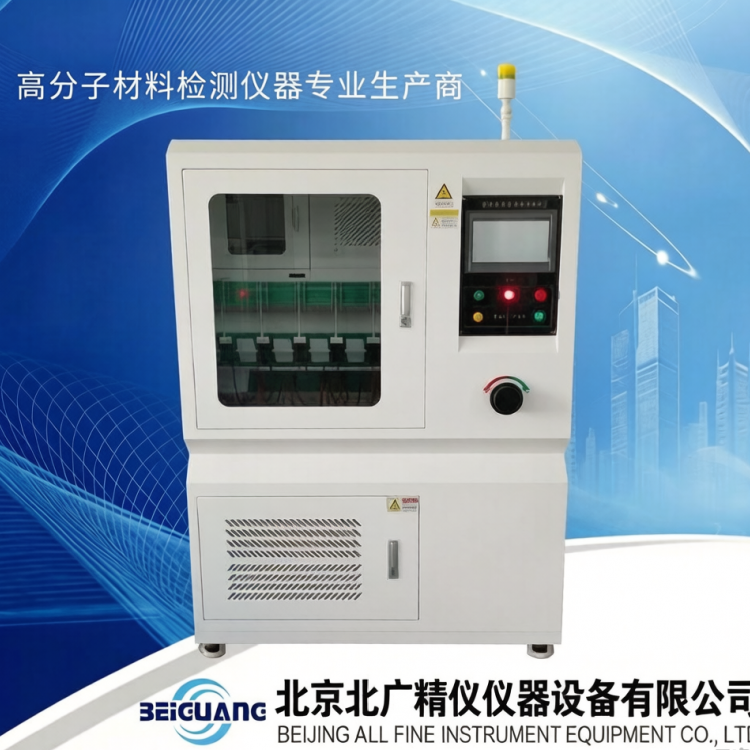

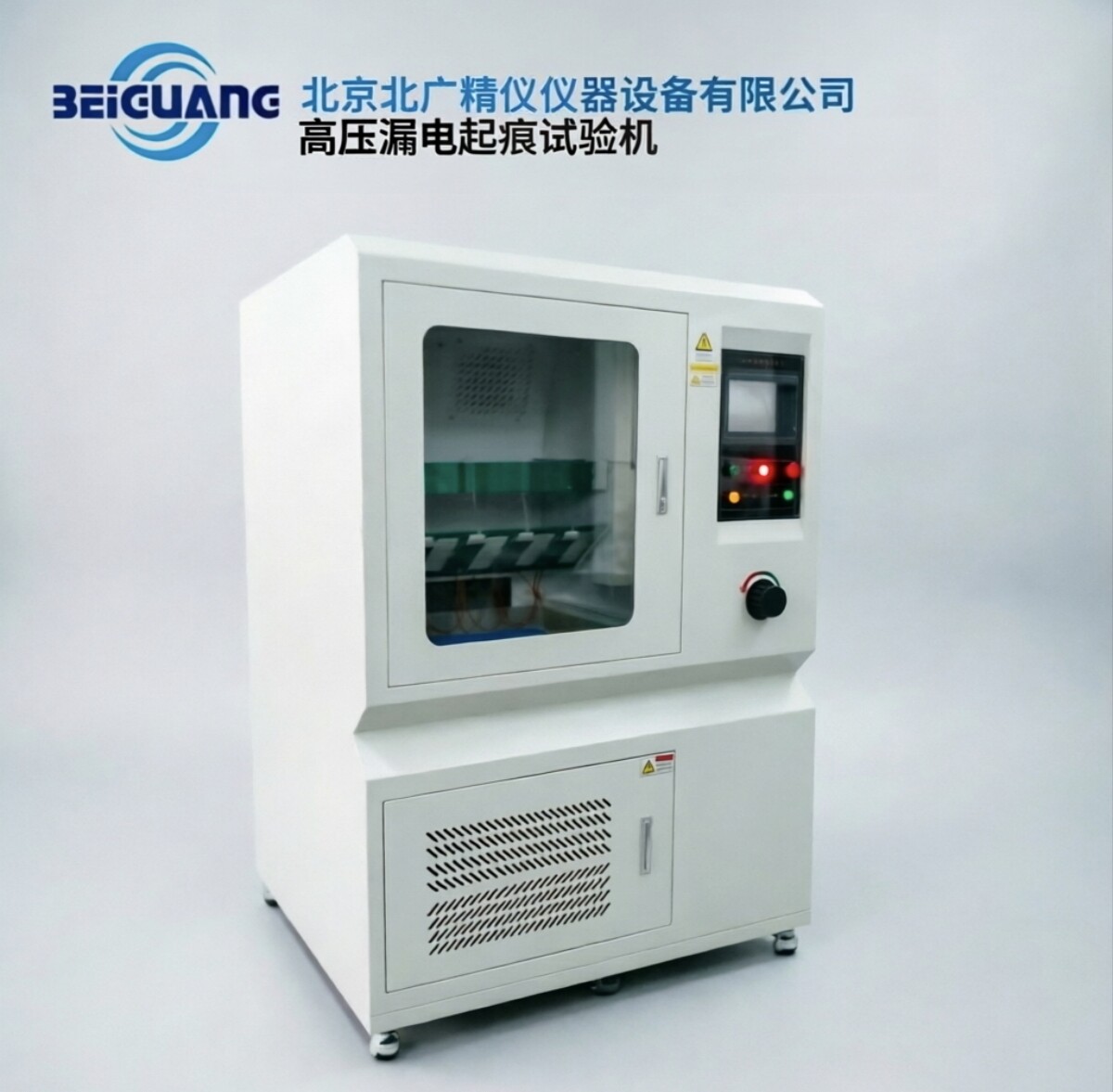

多工位触摸屏漏电起痕试验机 BLD-6000V 是一款面向电工电子产品、家用电器及其绝缘材料开展耐电痕化和蚀损评定工作的专业试验设备。该设备采用多工位一体化设计思路，机箱内同时布置多个相互独立的试验工位，每个工位均配备完整的电极系统、滴液装置与电流监测单元，操作人员可在同一台设备上一次完成多组试样的平行试验，从而缩短批量检测周期、减少多台设备重复购置带来的成本与场地占用。
设备以触摸屏作为核心人机交互入口，取代传统意义上的按键与旋钮操作，试验界面对电压、流量、时间、电流等关键过程参数进行实时显示，参数设定与流程控制均可在屏幕上直接完成，界面层次清晰、提示明确，降低了对操作人员经验的依赖，适合检测机构、材料企业实验室以及研发部门在批量检测与日常质量控制中使用。
BLD-6000V 的电压输出范围覆盖 1000～6000V 交直流连续可调，能够满足严酷环境条件下电气绝缘材料耐电痕化试验在常用电压区间内的检测需求，具有较强的适用性。设备通过液体污染物与斜面试样的组合模拟真实工况，用耐电痕化和蚀损的测量结果来评定绝缘材料在严酷条件下的耐电痕化和蚀损等级，其结果可为材料配方优化、产品工艺改进与质量判定提供直接的数据依据。
二、产品适用范围与执行标准
多工位触摸屏漏电起痕试验机 BLD-6000V 适用于对电工电子产品、家用电器及其材料进行耐电痕化和蚀损的试验。试验模拟在工频（48Hz～62Hz）条件下，借助液体污染物和斜面试样，通过对耐电痕化和蚀损过程的测量，评定在严酷环境条件下使用的电气绝缘材料的耐电痕化和蚀损等级。
漏电起痕是绝缘材料表面在电场、污染液与热量共同作用下逐步形成导电通道并发生失效的重要现象，直接关系到电气产品的使用安全与寿命。通过本设备开展的试验，能够在可控条件下还原这一过程，帮助材料企业评估自身产品在不同电压、不同污染程度下的耐受表现，为配方筛选、材料替换、结构改进等环节提供可靠依据。
设备依据 GB/T6553-2003 以及 IEC60581：1984《评定在严酷环境条件下使用的电气绝缘材料耐电痕化和蚀损的试验方法》中所规定的有关条款设计制造，试验方法、试样要求与结果判定与国际通行的方法保持一致。采用这一方法获得的检测数据具有良好的可比性，便于使用单位在材料认证、产品验收、科研课题与质量控制等多个环节中直接引用，也便于不同实验室之间进行数据对比与经验交流。
三、产品结构组成与主要功能
多工位触摸屏漏电起痕试验机 BLD-6000V 在结构上由试验箱体、电极系统、滴液装置、高压回路、控制与监测系统等部分组成。
试验箱体采用铁板喷涂工艺制造，整体结构稳固，箱体内部带有玻璃观察门，操作人员可以在不打开箱门的前提下直接观察试样在试验过程中的表面状态变化，既保证了试验安全，又便于过程记录。箱体上设置排烟装置，试验结束后可及时排出箱内废气，改善实验室工作环境。
电极系统依照标准要求设计制作，上、下电极之间的间距固定并保持可核查的精度，确保同一设备上多组试验结果的一致性。滴液装置的高度可根据实际需要调节，污染液通过蠕动泵定量输送，流速可在多个档位之间切换，满足不同试验方法对污染液供给速率的要求。高压回路为交直流可切换设计，电压在设定范围内连续可调，并带有短路保护与报警功能，当试验回路中短路电流达到设定阈值并持续规定时间后，继电器动作自动切断电压并给出报警指示。
控制与监测系统以触摸屏为核心，集成直流试验、交流试验、用户管理、报警画面、参数设置等多项功能模块。设备支持多工位并行监测，每个工位均配备独立的实时电流显示、报警电流设置与试验计时功能，试验人员可以在同一界面上查看多个工位的运行状态，及时发现并处理异常情况。
四、主要技术参数及性能
箱体内容积：带玻璃观察门
电气规格：1000～6000V（交直流 电压精度：1%）连续可调，当试验回路中，短路电流达到或超过 1A 持续 2S 后，继电器动作，切断电压，报警指示试品不合格；
电极规格：厚度为 0.5mm，其它尺寸按照标准要求制作，上、下电极之间的间距为 50±0.5mm;
滴液装置：滴液装置高度可调，污染液流速 0.075、0.15、0.30、0.60、0.90mL/min 可调，
试验时间：0~9999min 可设置
滤纸尺寸：按标准要求制做，滤纸厚度为 0.15~0.17 mm;
箱体材料：铁板喷涂；
电源：AC 220V / 50Hz/25A。
上述参数直接关系到设备的适用范围、试验精度与操作便利性。其中电压范围决定了设备能够覆盖的试验电压区间，电压精度影响试验结果的重复性与可比性；电极间距与滤纸厚度按照标准要求控制，是保证试验方法正确执行的基础；污染液流速的多档位设置让设备能够适应不同试验方法对滴液速率的要求；试验时间的大范围可设则为不同时长试验方案提供了灵活空间。选购与使用时应结合具体试验方法的需求，逐项核对上述参数是否与预期试验条件相符。
五、触摸屏控制系统与多工位操作
多工位触摸屏漏电起痕试验机 BLD-6000V 的触摸屏控制系统是设备操作的核心，其界面设计围绕试验全流程展开，主要包含以下几个部分。
设备主界面集中了总电源启动、蠕动泵电源、直流试验、交流试验、用户登录与用户管理等入口。总电源启动用于接通试验总电源，蠕动泵电源用于控制滴液蠕动泵的总供电，直流试验与交流试验分别进入对应的试验运行界面，用户登录与用户管理则用于权限控制与账号管理，便于实验室规范设备使用。
直流运行界面与交流运行界面在布局上保持一致，包含开始试验、结束试验、高压原点、报警画面、泵运行、时间清零、参数设置、手动排液、返回等操作按钮。界面中部显示储液罐示意图以及当前流量、当前电压等实时数据，右侧设置 A/B/C/D/E 电极短路操作，便于逐工位进行模拟短路检查。界面下方按工位排列多个电极监测单元，每个单元均显示报警电流、实时电流与计时信息，试验人员可以随时掌握各工位的电流与时间状态。
参数设置界面用于设定试验电压、污染液流速、报警延时与试验时间等关键参数。电压选择按档位划分，覆盖从低电压到高电压的多个区间；污染液流速可依据试验方法选择相应档位；报警延时决定电流超过阈值后多长时间触发保护；试验时间设定本次试验的总时长。报警界面用于报警复位与状态查看，试验过程中若发生报警，可在处理异常后通过报警复位恢复正常流程。
多工位设计配合触摸屏的集中显示，使设备在运行多组平行试验时仍能保持清晰的操控体验。各工位独立监测、独立计时，互不干扰，既适合需要同时开展多组对照试验的科研场景，也适合批量抽检等生产质量控制场景。
六、工作原理与试验方法
漏电起痕试验的基本原理是在规定的电压作用下，使污染液以设定的速率滴落到置于两电极之间的斜面试样表面，在电场、污染液与发热的共同作用下，试样表面逐渐形成导电通道并可能发展为漏电起痕乃至失效。设备通过监测回路电流变化来判定试验进程，当电流超过设定的报警值并持续规定时间后，即认为试样在该条件下失效。
按照 GB/T6553-2003 与 IEC60581：1984 的要求，试验前需要制作符合规定的标准试样，并将试样安装于上、下电极之间；同时制作符合要求的标准滤纸，置于电极与试样之间，上下两电极处均需装足规定层数的滤纸，以保证污染液在试样表面均匀浸润并形成稳定的污染条件。
试验过程中，需要配置浓度为 0.1% 的氯化铵溶液，并尽量使用蒸馏水或去离子水配制，溶液应现配现用，存放时间不宜过长，以避免溶液性能变化影响试验结果的稳定性。滴液装置将溶液以设定流速滴落到滤纸与试样表面，高压回路按设定电压对试样施加电场，随着试验的持续，试样表面的电流逐渐上升，监测系统实时记录电流变化与试验时间。
试验期间，如果回路中短路电流达到或超过 1A 并持续 2S，继电器将动作切断电压，报警指示试品不合格；如果试样出现起火燃烧等明显异常，也应立即终止试验，采取必要的安全措施。试验结束后，应开启排烟装置排出箱内废气，随后关闭电源，完成整个试验流程。
七、安装调试步骤
多工位触摸屏漏电起痕试验机 BLD-6000V 在投入使用前需要进行正确的安装与调试，以保证试验结果的可靠性。
开箱后，应先去除箱内防震泡沫、胶带与绑扎带等包装物，将试验箱水平放置在稳固的工作台面上。随后依据标准要求制作标准样块，并将样品装于两电极之间，确保样品与电极接触良好、位置符合试验方法规定。
按照标准要求制作标准滤纸，并将滤纸装于电极之间，上下两电极处均需装足规定层数的滤纸。配制浓度为 0.1% 的氯化铵溶液，使用蒸馏水或去离子水溶解配制，将配好的溶液倒入储液箱。溶液应尽量现配现用，存放周期不宜超过四星期，以保证溶液浓度与污染特性的稳定。
滴液管需要进行调整，使滴液能够正常滴落到过滤纸上，滴落位置与滴速符合试验要求。安装调试完成后，应仔细检查各连接部位是否牢固、电源接线是否正确，确认无误后方可进入试验操作环节。安装与调试过程中，务必断开电极电源，避免发生触电危险。
八、试验操作流程
完成安装调试后，即可按照标准流程开展试验。多工位触摸屏漏电起痕试验机 BLD-6000V 的试验操作主要分为以下几个步骤。
首先将电源线与 AC220V 电源接通，接通设备电源。随后进入运行界面，点击手动排液进行滴液调节，在不施加电压的状态下持续运行约 2 分钟，使液滴在两电极间的样品表面上稳定地流下，待滴液状态稳定后关闭手动排液。这一步骤的目的在于排出滴液管内的空气并校准滴落状态，避免因管路内气泡造成滴液不均。
根据试验要求，在参数设置界面选择试验电压，设置污染液流速、报警延时时间与试验总时间。试验箱门关紧后，选择相应档位，调节调压器旋钮达到试验所需的电压值。
电压调节完成后，先按下泵运行按钮启动滴液蠕动泵，再按下试验开始按钮正式启动试验。试验期间，样品如果出现电流大于 60mA 且连续时间超过 2S 的情况，继电器动作自动切断电源并指示不合格；如果试样出现起火燃烧等异常情况，应通过急停按钮或直接切断电源人工终止试验。
试验结束后，按下排风扇按钮，将箱体内的废气排出，再关闭电源开关，完成本次试验。整个操作流程围绕触摸屏界面展开，步骤清晰、提示明确，配合设备自身的保护机制，能够在保障安全的前提下获得稳定的试验结果。
九、使用注意事项与安全规范
正确、安全地使用多工位触摸屏漏电起痕试验机 BLD-6000V，需要注意以下几方面事项。
设备属于高压试验设备，使用过程中应接好接地，防止漏电伤人。试验箱应连接可靠的接地线，定期检查接地状态，确保接地良好。调试或装夹样品时，一定要断开电极电源，避免带电操作带来的风险。
试验过程中，操作人员应保持与设备的适当距离，试验箱门关闭到位后再施加电压。观察试样状态时应通过玻璃观察门进行，不要随意打开箱门。若出现报警，应先排查原因、处理异常，再通过报警复位恢复流程，切勿在原因不明的情况下强行继续试验。
溶液配制与存放方面，应使用蒸馏水或去离子水，并按规定浓度配制，溶液尽量现配现用。试验结束后，如果长时间不再进行试验，应清空储液箱中的溶液，用蒸馏水进行清洗，同时用蒸馏水清洗蠕动泵管道，防止溶液长时间放置造成储液箱和蠕动泵管道的腐蚀。定期清洗与保养能够有效延长设备部件使用寿命，保持滴液与监测系统的稳定性。
此外，应定期检查电极、滤纸、滴液管等易耗部件的状态，发现磨损或堵塞及时更换与清理，以保证试验条件的准确与一致。
十、日常维护与保养
良好的日常维护与保养有助于多工位触摸屏漏电起痕试验机 BLD-6000V 长期保持稳定的试验性能。
箱体与观察门应定期清洁，保持玻璃观察门清晰，便于观察试样状态。内部残留的污染液与杂质应及时清理，避免影响后续试验。排烟装置应定期检查，确保排烟顺畅，废气能够及时排出箱体。
蠕动泵与滴液管路是维护的重点部位。每次试验结束后，应用蒸馏水对管路进行冲洗，排出残留溶液，防止盐分结晶或腐蚀性物质在管路内沉积。长时间停机前，应彻底清空储液箱与管路中的溶液，并进行必要的清洗。
电极作为直接参与试验的部件，其表面状态直接影响试验结果。应定期检查电极是否有变形、锈蚀或污染，必要时按照标准要求进行清洁或更换。滤纸属于消耗品，应在每次试验前按标准要求制作并更换，确保滤纸厚度与尺寸符合规定。
控制系统方面，触摸屏界面应保持清洁，避免液体溅入。定期检查电源接线、接地线及各连接部位是否牢固，发现松动及时紧固。建立设备使用与维护记录，记录试验参数、异常情况与维护内容，便于后续追溯与问题分析。通过规范化的日常维护，能够有效降低设备故障发生率，保障试验数据的一致与可靠。
十一、常见问题与处理
在日常使用多工位触摸屏漏电起痕试验机 BLD-6000V 的过程中，可能会遇到一些常见问题，掌握基本的判断与处理方法有助于提高试验效率。
滴液不匀或滴速异常时，首先应检查滴液管是否堵塞、管路内是否有空气，可通过手动排液功能排出空气并校准滴速。同时检查溶液浓度与储液箱液位，确保溶液充足且浓度符合要求。若滴液仍不稳定，应检查蠕动泵工作状态与泵管磨损情况。
电压无法达到设定值时，应检查高压回路各连接部位是否接触良好、档位选择是否正确，以及电压选择设置是否与操作一致。同时确认试验箱门是否关闭到位，相关保护条件是否满足。
试验过程中报警触发时，应首先查看报警画面确认报警原因，检查是否存在电极短路、试样失效或电流异常等情况。处理完异常并确认安全后，再通过报警复位恢复正常试验。若报警频繁出现，应结合各工位的实时电流显示排查具体工位的问题。
计时或数据显示异常时，可尝试进行时间清零或重新进入参数设置界面核对设定值。触摸屏操作无响应时，检查设备电源与显示屏状态，必要时联系售后服务人员协助处理。遇到无法自行解决的问题，应记录故障现象与相关参数，及时联系厂家技术支持，以便获得针对性的处理建议。
十二、售后服务与技术支持
多工位触摸屏漏电起痕试验机 BLD-6000V 自售出之日起，在用户按照使用说明书操作的前提下，厂家在一年内负责保修，一年后继续提供技术服务。设备在购买后一周内，凭发票日期若发现严重质量问题，经厂家技术部门或授权经销商机构确认后，可提供免费更换。
设备出现故障时，建议将故障现象及相关参数详细记录，并及时与厂家服务部门取得联系。厂家服务部门将在规定时间内答复并确认后续的服务进程。保修期内非人为损坏问题由厂家负责处理，易损件除外；保修期后的维修与技术服务可联系厂家获取支持。
为获得顺畅的售后体验，建议用户妥善保存说明书、合格证与保修凭证，按照说明书要求正确操作与维护设备，并保留设备型号、出厂编号等必要信息，便于服务人员快速定位问题、提供针对性支持。
通过规范的选购、正确的安装调试、标准化的试验操作与持续的设备维护，多工位触摸屏漏电起痕试验机 BLD-6000V 能够在绝缘材料耐电痕化和蚀损评定工作中稳定发挥作用，为材料研发、产品质量控制与标准符合性判定提供可靠的数据支撑。
