一、产品概述

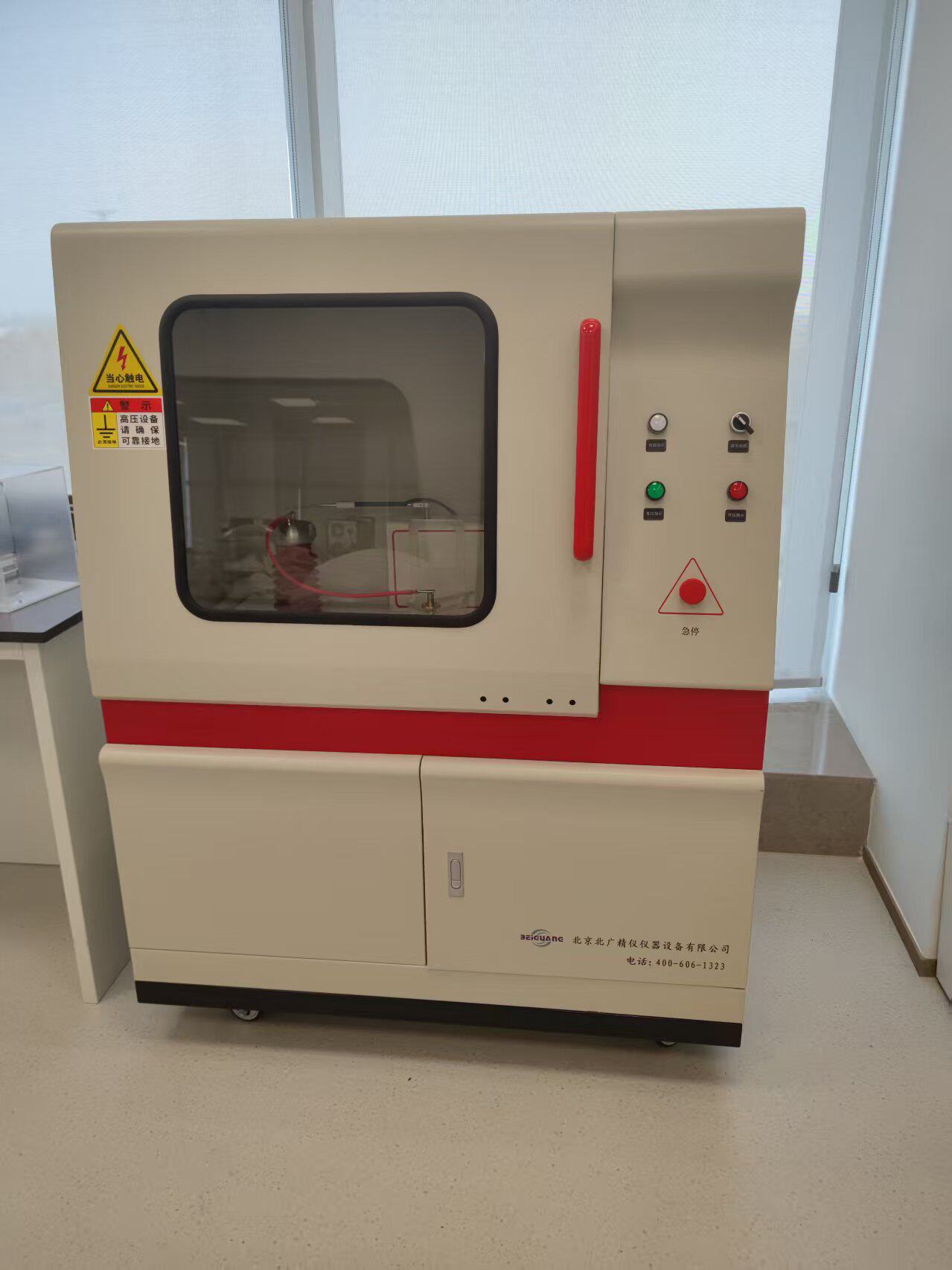

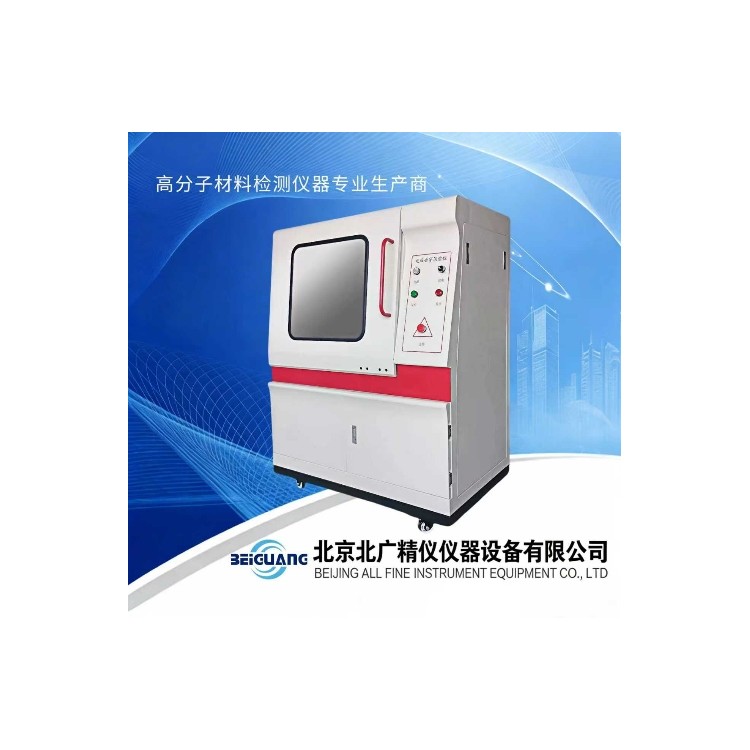

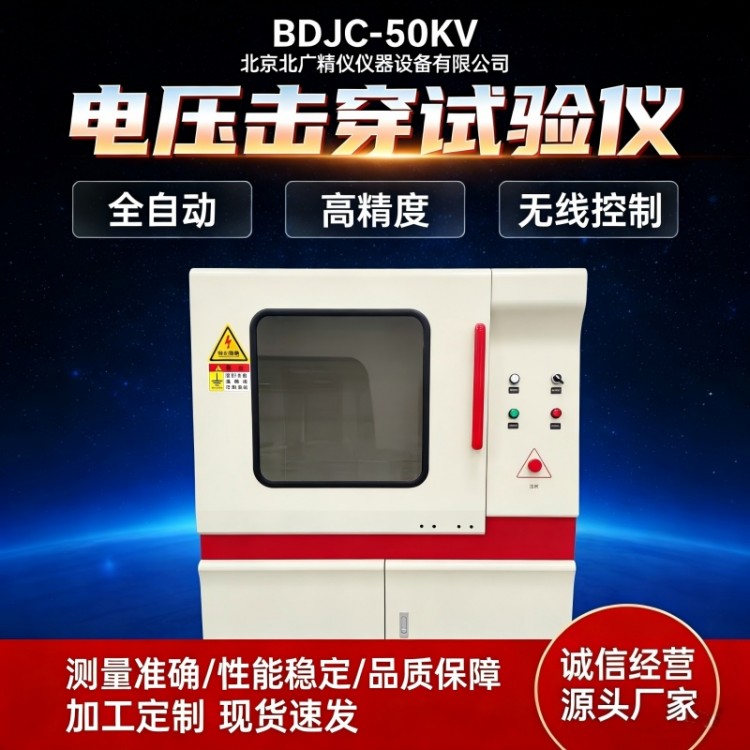

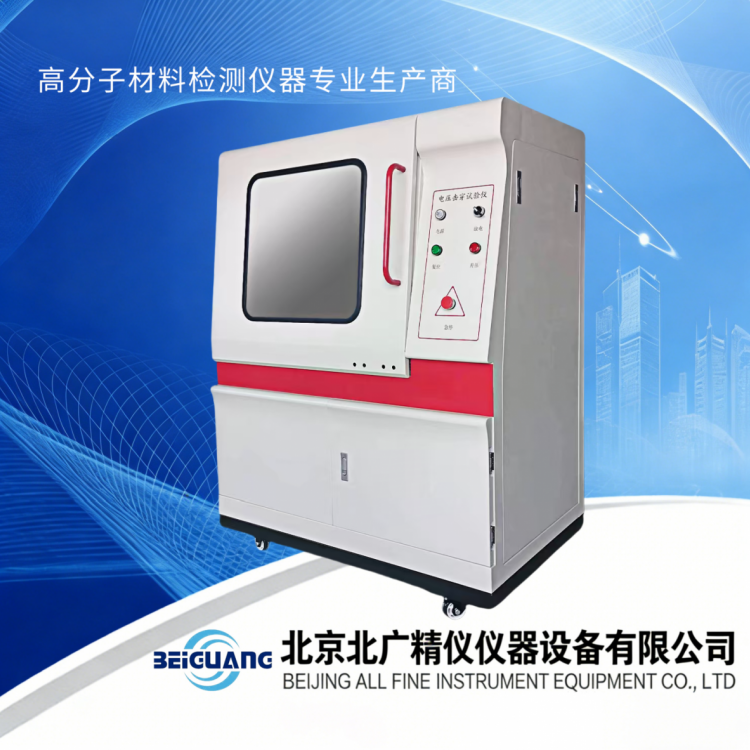

GB/T1408漆包线电压击穿试验仪BDJC-50KV是一款专为绝缘材料电压击穿试验研制的高精度测试设备。该仪器采用计算机控制技术，通过人机对话方式完成对绝缘介质材料的工频电压击穿和工频耐压试验，适用于对固体绝缘材料（如绝缘漆、树脂和胶、浸渍纤维制品、层压制品、云母及其制品、塑料、薄膜复合制品、陶瓷和玻璃等）在工频电压下击穿电压、击穿强度和耐电压的测试。

漆包线作为电气设备中广泛使用的导电材料，其表面绝缘漆膜的质量直接关系到电气产品的安全性和使用寿命。对漆包线进行电压击穿试验，是评估绝缘漆膜质量的重要手段。BDJC-50KV型电压击穿试验仪依据GB/T1408-2016《固体绝缘材料电气强度试验方法》等标准设计制造，能够满足漆包线绝缘层击穿电压测试的精度要求和效率要求，为漆包线生产企业、电力设备制造商和检测机构提供可靠的测试解决方案。

该仪器在结构设计上充分考虑了实际测试工作中的各种安全需求，采用高压隔离设计和多重保护机制，确保操作人员的人身安全。仪器支持交流试验和直流试验两种模式，可满足不同标准对试验方式的要求。同时，仪器内置的数据采集和存储系统能够自动记录试验数据，支持数据导出和报告生成，大大提高了测试工作的效率和数据管理的便利性。

二、工作原理与技术基础

2.1 电压击穿试验原理

电压击穿试验是测定绝缘材料在电场作用下承受电压能力的基本方法。当绝缘材料样品两端施加逐渐升高的电压时，材料内部的电场强度随之增大。当电场强度达到材料的击穿场强时，绝缘材料失去绝缘性能，发生击穿现象，此时通过样品的电流急剧增大，形成击穿通道。记录击穿瞬间的电压值，即可计算出材料的击穿强度。

BDJC-50KV型试验仪采用匀速升压、梯度升压和耐压试验三种试验方法，用户可根据被测材料和测试标准的要求选择合适的试验方式。仪器通过高精度电压传感器和电流传感器实时监测试验过程中的电压和电流变化，当检测到击穿信号时，系统自动记录击穿电压值并停止升压，确保测试数据的准确性和可重复性。

2.2 PLC控制系统

仪器采用西门子PLC作为中央控制单元，具备运行速度快、可靠性高、抗干扰能力强等特点。PLC控制系统负责整个试验过程的自动化控制，包括升压速度调节、击穿判断、数据采集、结果显示和存储等功能。相比传统继电器控制系统，PLC控制具有编程灵活、维护方便、扩展性强等优势，能够满足不同测试标准对试验参数的多样化要求。

PLC控制系统还具备自检功能和故障诊断功能，能够在试验开始前自动检测仪器各子系统的工作状态，及时发现异常情况并发出提示，避免因仪器故障导致测试数据无效或设备损坏。系统内置多种标准试验程序，用户可根据测试需求直接调用，简化了操作流程。

2.3 无线蓝牙控制技术

BDJC-50KV型试验仪配备无线蓝牙控制模块，操作人员可以在远离高压试验区域的位置通过蓝牙设备对仪器进行远程控制。这一设计有效避免了高压试验对操作人员可能造成的安全隐患，提高了试验过程的安全性。无线控制功能支持试验参数的远程设置、试验过程的远程启动和停止、试验数据的远程查看等功能，为用户提供了更加便捷的操作体验。

无线控制模块采用加密通信技术，确保远程控制信号的安全性和可靠性，防止未经授权的访问和干扰。系统支持无线和有线两种控制方式可选，用户可根据实际使用环境灵活选择。

2.4 双向干扰抑制技术

在电压击穿试验过程中，击穿瞬间产生的大电流脉冲可能通过电源线和信号线反向干扰仪器的控制系统，导致控制失灵或通讯端口损坏。BDJC-50KV型试验仪采用双向电压电流干扰抑制技术，从电压和电流两个维度对干扰信号进行滤除和抑制，有效防止击穿时刻电流干扰导致的失控危险和通讯端口损坏，提高了仪器在高压试验环境下的运行稳定性和使用寿命。

三、主要技术特点

3.1 高精度测量系统

仪器采用高精度电压传感器和电流传感器，配合高性能模数转换芯片，实现试验电压和电流的精确测量。试验精度达到不大于1%，能够满足各类绝缘材料击穿强度测试的精度要求。仪器内置的变压器输出经过精确校准，确保输出电压的稳定性和准确性，为测试数据的可靠性提供硬件保障。

3.2 多功能试验模式

BDJC-50KV型试验仪支持交流试验和直流试验两种方式，每种方式下提供匀速升压、梯度升压和耐压试验三种试验方法。用户可以根据被测材料的特性和测试标准的要求灵活选择试验模式。匀速升压适用于常规击穿强度测试，梯度升压适用于需要精确确定击穿电压的测试场合，耐压试验则用于检验绝缘材料在规定电压下的耐受能力。

3.3 多重保护机制

仪器设有多种安全保护措施，包括跳闸后电压自动回零、超压保护、试验过流保护、试验短路保护、安全试验门保护、软件误操作保护、零电压复位保护、试验漏电保护、独立接地保护、试验结束放电保护、设备故障报警保护等。多重保护机制从硬件和软件两个层面保障试验过程的安全可靠，有效防止因操作失误或设备故障造成的人身伤害和设备损坏。

3.4 智能数据处理

仪器配备功能丰富的试验软件平台，基于Windows操作系统开发，界面直观，操作简便。软件支持试验过程中动态显示试验曲线，实时监测电压和电流变化趋势。试验结果支持导入Excel表格进行进一步分析处理，支持自定义报告名称和报告打印功能。试验数据可无限储存，支持无线云端协议上传，便于第三方系统对接和数据共享。

3.5 灵活的电极配置

仪器标配多种类型电极，包括球形电极、球-板电极、线材电极、管材电极等，可满足不同类型绝缘材料的测试需求。对于漆包线样品的测试，可采用专用的线材电极，确保样品与电极之间接触良好，减少接触电阻对测试结果的影响。用户还可根据特殊测试要求定制专用电极。

3.6 远程维护与售后服务

仪器支持远程维护功能，厂家可通过网络对仪器进行远程诊断和参数调整，及时解决使用过程中遇到的问题。系统提供标准通讯接口，支持OPC、DC/UA、Web service等多种通讯协议，物理接口支持COM、TCP、UDP、GPRS、编程口、USB等多种链路，便于与上位机系统或其他检测设备集成，构建完整的测试数据管理系统。

四、应用领域

4.1 漆包线生产制造

漆包线生产企业需要对每批次产品进行电压击穿试验，以检验绝缘漆膜的质量是否达标。BDJC-50KV型试验仪可用于漆包线生产过程中的来料检验、过程控制和出厂检验等环节，帮助生产企业把控产品质量，确保出厂产品符合GB/T1408等相关标准要求。通过定期对生产线上的漆包线进行击穿试验，企业可以及时发现绝缘漆膜厚薄不均、针孔缺陷等质量问题，优化生产工艺参数，提高产品合格率。

4.2 电力设备制造

电力设备制造商在变压器、互感器、电机、电缆等产品的生产过程中，需要对绝缘材料进行电压击穿试验，评估绝缘性能是否满足设计要求。BDJC-50KV型试验仪可用于各类固体绝缘材料和液体绝缘材料的击穿强度测试，为电力设备的质量控制提供可靠的测试数据支持。

4.3 电力运行维护

电力公司在电力设备的运行维护中，需要对绝缘材料进行定期检测，评估绝缘老化程度，预防设备故障。BDJC-50KV型试验仪可用于现场绝缘试验，帮助运维人员掌握绝缘材料的性能变化趋势，为状态检修提供数据依据。仪器便携式设计和无线控制功能使其特别适合现场测试使用。

4.4 科研院所与高校教学

科研院所和高等院校在绝缘材料研究领域，需要高精度的电压击穿试验设备开展新材料性能研究和测试方法开发。BDJC-50KV型试验仪的自动化程度高、测试功能丰富，适合科研实验和教学演示使用。研究人员可以利用该仪器开展新型绝缘材料的电气性能研究，为材料改进和新产品开发提供实验数据。

4.5 质量监督与仲裁检验

产品质量监督部门和检验机构可以利用BDJC-50KV型试验仪对市场上的绝缘材料产品进行抽检和仲裁检验，确保产品符合国家标准和行业标准要求。仪器测试数据具有可追溯性，可作为产品质量评定和技术争议仲裁的依据。

五、技术参数

型号：BDJC-50KV

最高输出电压：50KV

变压器容量：3KVa

升压器容量：2kva

工作电压：220v±10%的单相交流电压和50Hz±1的频率

控制方式：西门子PLC

试验方式：交流/直流试验：1、匀速升压 2、梯度升压 3、耐压试验

试验介质：空气/绝缘油

标配方便拆装的油浴装置

升压装置：采用先进的无触点原件匀速升压淘汰前款机械调压

升压速度：0.1kv-5.0kv/s 自用设定

耐压时间：软件设定＞10H

试验精度：≤1%

漏电流选择：0-150mA

控制方式：232/485/网口

无线/有线可选

击穿判断方式：电压/电流

放电方式：自动放电

变压器变比：1:500

采集方式：变压器0-100v输出

升压速度：0.1-5.0kv/S

耐压环境：固体；液体。定做高温境高温油

击穿判断方式：高电压判断、漏电流判断

放电方式：实验结束自动放电

六、操作使用方法

6.1 试验前准备工作

在进行电压击穿试验前，需要做好以下准备工作：确认试验环境满足仪器工作要求，检查仪器外观完好、接线正确；根据被测材料的类型和测试标准选择合适的试验方式和参数；对被测样品进行预处理，确保样品表面清洁、干燥，无灰尘和油污；检查试验电极是否适合样品尺寸，确保样品放置平整。试验环境的温度和湿度也应记录在案，以便后续数据分析时考虑环境因素的影响。

6.2 仪器接线与样品放置

将被测绝缘材料样品放置在测试电极之间，确保样品与电极接触良好。连接测试线缆，根据试验方式选择交流或直流模式。确保所有接线牢固可靠，避免接触不良影响测量结果。对于漆包线样品，应将样品平整放置在电极上，确保样品与电极充分接触。样品放置后应轻压确认接触良好，然后方可开始试验。

6.3 试验参数设置

通过仪器软件设置试验参数，包括试验电压、升压速度、耐压时间、漏电流阈值等。根据被测材料的特性和测试标准要求设置合适的参数值。升压速度可根据材料特性在0.1kv/s至5.0kv/s范围内自由选择。耐压时间可通过软件设定，支持长时间耐压试验。设置完成后，应仔细核对参数是否正确，确认无误后方可启动试验程序。

6.4 执行试验操作

启动试验程序，仪器自动完成升压、监测、击穿判断和数据记录全过程。试验过程中可通过软件界面实时观察试验曲线，确保试验正常进行。如试验过程中出现异常提示，应立即停止试验并检查原因。试验完成后，仪器自动显示击穿电压值等试验结果，用户可记录或保存试验数据。建议每次试验重复测量若干次，取平均值作为试验所得结果，以提高测试结果的可靠性。

6.5 数据存储与数据分析

试验数据可通过RS232、485或网口等多种接口传输至计算机进行存储和分析。软件支持试验结果导入Excel表格，便于后续数据处理和报告编制。用户可自定义报告名称和格式，对试验报告进行打印输出。试验数据可无限储存，支持无线云端协议上传，便于多地点数据汇总和远程管理。

七、使用注意事项

7.1 安全操作规范

试验过程中应注意人身安全，高压试验时严禁触摸被测设备和测试接线。试验前应确认被测设备已断电并充分放电。试验结束后，应等待仪器自动放电完毕后再进行拆线操作。操作人员应佩戴绝缘手套，站在绝缘垫上进行操作，确保人身安全。高压试验区域应设置安全警示标识，非操作人员不得进入试验区域。

7.2 环境条件要求

仪器应在温度、湿度满足要求的室内环境中使用。避免在强电磁干扰、高温、高湿、粉尘等恶劣环境下使用，以免影响测量精度和仪器寿命。建议试验环境温度保持在合理范围内，相对湿度不大于80%，避免阳光直射和振动源附近使用。长期存放仪器的环境应保持干燥通风。

7.3 样品制备要求

被测绝缘材料样品应表面平整、清洁，无裂纹、气泡等缺陷。样品尺寸应适合测试电极，确保测试接触良好。对于漆包线样品，应截取适当长度的样品，确保样品两端能够与电极良好接触。样品的厚度和面积应根据测试要求和仪器量程合理选择，避免因样品尺寸不合适导致测量误差。样品制备过程中应避免引入机械应力或热应力，以免影响测试结果。

7.4 仪器日常维护

定期清洁仪器表面，保持仪器整洁。定期检查测试线缆和连接器，确保接触良好。长期不使用时，应将仪器存放在干燥通风的环境中，并定期通电维护。建议定期通电一次，以保持仪器内部元器件的正常工作状态。测试线缆应定期弯曲检查，发现破损应及时更换。油浴装置使用后应及时清洗并更换绝缘油，保持油的清洁度。

7.5 定期校准要求

为确保测量结果的准确性，建议定期对仪器进行校准。校准工作可由具备资质的计量机构进行，也可使用标准样品进行自检。校准周期应根据仪器使用频率和环境条件确定，一般建议每年校准一次。校准后应记录校准结果，如发现仪器偏差超出允许范围，应及时送修。校准证书应妥善保存，作为仪器量值溯源的依据。

八、行业发展趋势

随着电力工业的快速发展和对绝缘材料性能要求的不断提高，电压击穿试验仪的技术也在不断进步。PLC控制技术和数字化信号处理技术的进一步应用将提高仪器的控制精度和测量准确度，使测试结果更加可靠。无线通信技术和物联网技术的融合将使仪器实现远程监控和在线诊断，提高试验管理的信息化水平。

新型绝缘材料的不断涌现对试验仪器提出了更高的要求，需要仪器具备更宽的测试范围、更高的测试电压和更丰富的测试功能。同时，便携式和手持式试验仪器的研发也将满足现场测试的便捷性需求，为电力设备的现场运维提供更加灵活有效的测试手段。测试标准的不断更新迭代也将推动试验仪器的技术升级，适应更加严格的测试要求。

人工智能技术在测试领域的应用前景广阔，通过数据分析算法对大量试验数据进行分析和建模，可以实现绝缘材料性能的预测性评估，为设备的预防性维护提供智能化决策支持。多台试验仪器联网协同工作，可构建覆盖全网的绝缘材料在线监测体系，实现绝缘性能的实时掌握和异常预警。

九、选购建议

在选购GB/T1408漆包线电压击穿试验仪时，应考虑以下因素：测量精度是否满足测试标准要求，测试范围是否覆盖被测材料的参数范围，抗干扰能力是否适应实际测试环境，操作是否简便易用，是否具有多种通讯接口便于数据传输和管理，以及售后服务是否到位等。

建议用户在选购前充分了解自身测试需求，对比不同仪器的技术参数和功能特点，选择适合的产品。同时，应关注仪器的校准和维护成本，确保长期使用的经济性。购买时应选择具有健全质量保证体系和售后服务能力的供应商，确保仪器在使用过程中能够得到及时的技术支持和维修服务。此外，还应了解仪器是否符合相关国家标准和行业标准，确保测试数据的合法性和有效性。建议关注仪器厂商的技术更新动态，及时了解新功能和固件升级信息，以保持仪器的最佳工作状态。

十、结语

GB/T1408漆包线电压击穿试验仪BDJC-50KV作为绝缘材料电气强度测试的重要设备，在漆包线生产、电力设备制造、电力运行维护、科研教学等领域发挥着重要作用。该仪器凭借可靠的PLC控制系统、完善的保护机制、灵活的试验模式和便捷的数据管理功能，为各类绝缘材料的电压击穿试验提供了高效准确的测试解决方案。

合理的测试方法和规范的操作流程是保证测试数据准确性的关键。用户在使用仪器过程中，应严格按照操作规程进行操作，注意环境条件控制和样品制备质量，定期校准维护仪器，以确保测试结果的准确性和可靠性。随着技术的持续创新和应用的不断深入，电压击穿试验仪将在绝缘材料测试领域发挥更加重要的作用，为电力系统的安全稳定运行提供有力保障。用户在使用过程中积累的测试数据和经验也将为行业技术标准的制定和推进提供有价值的参考。
