在先进材料科学与精密电子制造领域，材料的静电特性与绝缘性能是决定产品可靠性、安全性及功能性的核心指标。无论是高分子树脂、特种陶瓷、复合绝缘材料，还是防静电涂层与导电橡胶，其体积电阻率与表面电阻率的精确测量，直接关系到材料在实际应用中的静电耗散能力、绝缘强度以及抗干扰性能。传统的电阻测试设备往往存在量程受限、精度不足、操作繁琐等问题，难以满足现代科研与工业生产对材料微观电学特性日益严苛的检测需求。

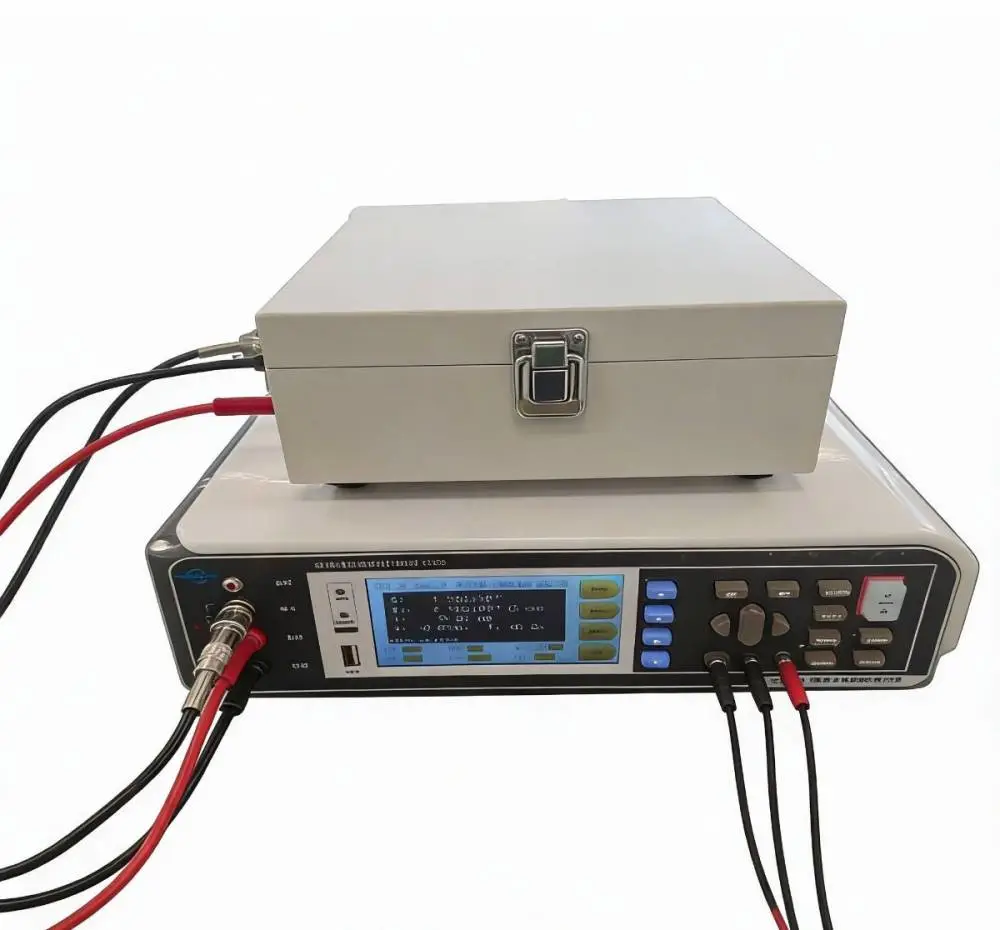

针对这一行业痛点，BEST-380 型体积表面电阻率测试仪应运而生。这是一款基于高性能微处理器控制的高绝缘电阻测量仪器，专为固体及液体绝缘材料的直流电阻与电导测试而设计。该设备不仅符合 ASTM D257、GB/T 1410 等多项国际与国家标准，更在测量范围、测试速度、自动化程度及数据交互能力上实现了技术突破。它能够覆盖从半导体材料到超绝缘材料的广阔阻值范围，支持 1V 至 1000V 的连续可调测试电压，并具备自动扫描、记忆存储及计算机远程控制功能，为材料研发、质量控制及失效分析提供了精准、高效且合规的测试手段。
一、 测试原理与技术背景
1. 体积电阻与表面电阻的物理定义
在深入探讨仪器性能之前，理解其背后的物理原理至关重要。绝缘材料的电阻特性通常由两个关键参数描述：体积电阻率和表面电阻率。
体积电阻率：指材料内部对漏电流的阻碍能力。在试样两相对表面间施加直流电压，经过一定时间的电化后，该电压与流经体积的电流之比，再乘以电极面积与试样厚度的比值。它是衡量材料作为绝缘体质量的重要指标。
表面电阻率：指材料表面层对表面电流的阻碍能力。在试样同一表面的两个电极间施加直流电压，该电压与流经表面层的电流之比，再乘以电极几何因子的比值。它主要反映材料表面的污染、吸湿或导电涂层状况。
2. 三电极测试法原理
BEST-380 测试仪采用标准的“三电极法”进行测量，这是消除表面泄漏电流干扰、准确测量体积电阻的关键技术。测试系统由三个电极组成：
高压电极：施加测试电压。
测量电极：连接仪器的测量端，用于检测流过试样的微弱电流。
保护电极：包围在测量电极周围，并连接到仪器的保护端。
工作原理：保护电极与测量电极处于等电位或接近等电位，从而切断了表面泄漏电流流向测量电极的路径。这样，测量电极检测到的电流几乎全部为流经材料内部的体积电流，从而确保了体积电阻率测量的准确性。反之，通过改变接线方式，亦可精准测量表面电阻。
二、 核心性能参数与技术指标
BEST-380 的设计旨在提供卓越的测量精度与极宽的动态范围，其技术参数完全满足高端实验室的严苛要求。
1. 电气测量性能
测试电压范围：支持 1V 至 1000V 连续可调。仪器内部设有 1000 个档位，用户可根据材料特性任意设定电压值，而非传统仪器的固定档位（如仅 100V、500V、1000V）。这种连续可调特性对于研究材料的非线性伏安特性至关重要。
电阻测量范围：基础测量范围为 10 的 2 次方欧姆至 10 的 16 次方欧姆。针对超高阻值材料，通过电流换算技术，最大显示电阻值可扩展至 10 的 20 次方欧姆。
电阻率测量上限：最高可达到 10 的 22 次方欧姆乘以厘米，完全覆盖超绝缘材料的测试需求。
测量精度：绝缘电阻测量的最大误差小于 1%。这一高精度指标保证了数据在科研与质检中的权威性。
回读电压精度：0.5% 加减 1V。仪器能实时监测并显示实际施加在样品两端的电压，确保测试条件的准确性。
显示能力：采用 4.3 寸高分辨率 TFT 彩色液晶屏，支持 4 位或 5 位显示位数切换，直观显示电阻、电流、电阻率及电压值。
2. 运行与操作参数
测试速度：提供“快速”与“慢速”两种模式。快速模式下可达 5 次每秒，适合流水线快速分选；慢速模式为 1 次每秒，适合高精度实验室测量。最小测试周期仅需 200 毫秒。
测量模式：支持手动测量与自动测量两种模式。自动模式下，仪器可自动扫描并切换量程，无需人工干预。
记忆功能：具备强大的设置记忆功能，可存储 10 组自定义测量模式。开机即可一键调用，无需重复设置电压、延时等参数。
接口配置：
Handler 接口：用于连接自动化分选系统，实现 PLC 控制。
RS232 接口与 LAN 以太网接口：支持远程计算机控制及数据采集。
USB 接口：支持 U 盘数据存储与导出。
供电要求：支持 110V 至 240V 双模式供电，频率 47Hz 至 63Hz，最大功耗 50W，适应全球不同地区的电网环境。
3. 环境适应性
工作温度：0 摄氏度至 40 摄氏度。
存储温度：-10 摄氏度至 60 摄氏度。
湿度要求：80% RH 以下（无凝结）。
尺寸与重量：约 331 毫米乘以 329 毫米乘以 80 毫米，重约 4.1 千克，机身小巧，便于实验室台面布局。
三、 广泛的合规性与应用领域
该测试仪的设计严格遵循国内外多项权威标准，确保测试数据的法律效力与行业互认性。
1. 符合的主要标准
国际标准：ASTM D257-99（绝缘材料的直流电阻或电导试验方法）。
通用材料标准：
GB/T 1410-2006（固体绝缘材料体积电阻率和表面电阻率试验方法）。
GB/T 1692-2008（硫化橡胶绝缘电阻的测定）。
GB/T 1672-1988（液体增塑剂体积电阻率的测定）。
防静电与安全标准：
GB 12014（防静电工作服）。
GB/T 20991-2007（个体防护装备 鞋的测试方法）。
GB 4385-1995（防静电鞋、导电鞋技术要求）。
GB 12158-2006（防止静电事故通用导则）。
GB/T 24249-2009（防静电洁净织物）。
GJB 3007A-2009（防静电工作区技术要求）。
特定行业标准：
GB 26539-2011（防静电陶瓷砖）。
GB/T 18044-2008（地毯 静电习性评价法）。
GB 50611-2010（电子工程防静电设计规范）。
2. 典型应用场景
高分子与树脂材料：测量塑料、橡胶、薄膜的绝缘性能，评估添加剂对导电性的影响。
陶瓷与无机非金属材料：针对防静电陶瓷砖、绝缘子等材料进行体积与表面电阻测试。
电子与半导体行业：测试晶圆、封装材料、PCB 板的绝缘阻抗，防止静电击穿。
纺织与服装：依据 GB 12014 等标准，检测防静电服、洁净织物的电荷耗散能力。
石油化工：测量液体石油产品、防静电防腐胶的电阻率，预防静电引燃事故。
四、 仪器优势与操作指南
1. 核心优势分析
相较于传统的 ZC-90 系列或 212 型电阻计，BEST-380 在智能化与用户体验上具有显著优势：
全自动量程扫描：无需人工预估阻值并手动换挡。仪器开机后，只需按下开始，即可自动扫描并锁定最佳量程，极大降低了操作门槛与误操作风险。
真彩屏与直观交互：摒弃了老旧的 LED 数码管显示，采用 TFT 彩屏，所有参数（电阻、电流、电阻率、电压）同屏显示，数据读取一目了然。
无需手动换算：内置微处理器可直接根据输入的样品厚度与电极参数，自动计算并显示电阻率（单位为欧姆乘以厘米），无需人工查表或计算。
上位机软件支持：兼容 SCPI（可编程仪器标准命令集），可轻松集成到自动化测试系统中，实现数据的实时记录、曲线绘制与报表生成。
2. 简易操作流程
连接与预热：连接电源线、测试线及屏蔽箱，开机预热 10 至 30 分钟以达到最佳稳定性。
参数设置：通过触摸屏或按键输入测试电压（如 500V）、样品厚度及测试模式（自动或手动）。若使用记忆功能，可直接调用预设方案。
装样：将待测样品放入屏蔽箱的三电极测试装置中，确保接触良好。
开始测试：按下“测试”键，仪器自动施加电压。屏幕实时显示充电电流变化及电阻值上升趋势。
读取结果：达到设定的测试时间（如 1 分钟）或数值稳定后，仪器锁定显示最终的电阻值与电阻率。
放电：测试结束后，仪器自动或手动进行放电处理，确保安全后取出样品。
五、 计量校准与数据验证
为了确保测量数据的准确性，BEST-380 经过了严格的计量校准。根据中国赛宝实验室（工业和信息化部电子第五研究所计量检测中心）出具的校准证书（编号：2GB22009491-0001），该仪器在电阻测量与测试电压输出方面均表现出极高的准确度。
1. 电阻测量校准数据摘要
在 100V、250V、500V 等不同测试电压下，仪器对标准电阻值的测量误差极小。例如：
在 100V 电压下，对 1.00 乘以 10 的 9 次方欧姆标准电阻的测量指示值为 1.000 乘以 10 的 9 次方欧姆，误差为 0.000%。
在 500V 电压下，对 1.00 乘以 10 的 11 次方欧姆标准电阻的测量指示值为 0.999 乘以 10 的 11 次方欧姆，误差仅为 -0.001%，远优于 1% 的精度指标。
2. 测试电压回读校准数据摘要
仪器具备电压回读功能，能精确监控实际输出电压：
设定 100V，实测 100.0V，误差 0V。
设定 500V，实测 494.8V，误差在允许范围内。
设定 1000V，实测 989.5V，符合正负 1% 的精度要求。
这些详实的校准数据证明，BEST-380 不仅是一台实验室级别的测试仪器，更是一台可作为计量传递标准的精密设备，完全满足 ISO9001 等质量管理体系对检测设备精度的要求。
六、 标准配置清单
购买该设备通常包含以下完整组件，确保开箱即用：

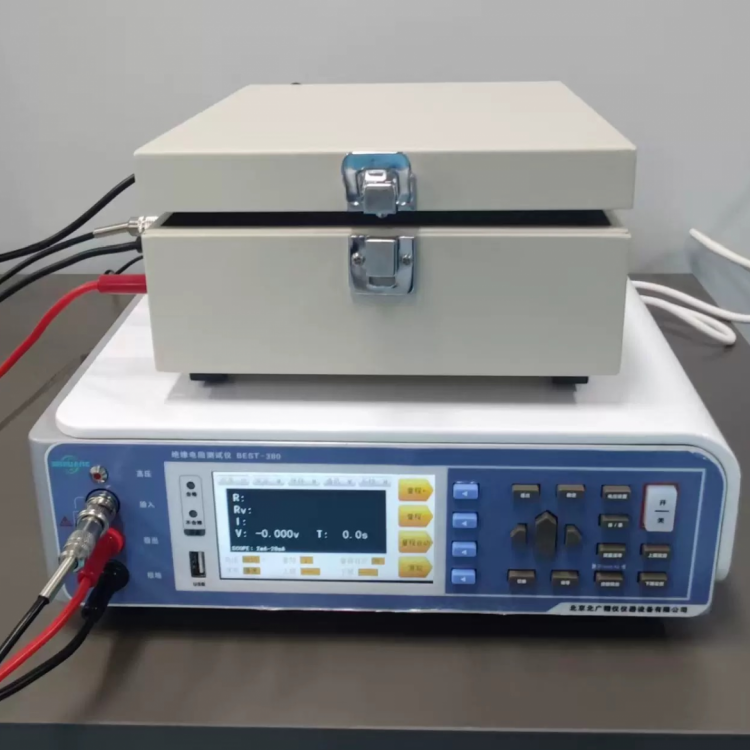

测试主机：1 台（含 4.3 寸 TFT 屏）。
屏蔽箱：1 个（含三电极测试装置）。
测试电极：1 套（固体或液体通用或选配）。
测试夹与连接线：1 套（含高压线与测量线）。
通信组件：RS232 数据串口组件 1 套，上位机连接线 1 条。
电源与文档：电源线 1 条，使用说明书 1 份，出厂测试报告 1 份。
综上所述，BEST-380 体积表面电阻率测试仪凭借其宽量程、高精度、智能化操作及完善的合规性，已成为树脂、陶瓷、橡胶及防静电材料领域不可或缺的检测利器。无论是应对日常的进料检验，还是进行深度的材料改性研究，它都能提供值得信赖的数据支持。
