一、仪器概述
介电常数与介质损耗因数是橡胶、电瓷、装置瓷、电容器陶瓷、各类复合材料以及高分子绝缘材料十分关键的物理性能指标。橡胶材料在电力绝缘部件、电子配套构件、线缆包覆层、密封绝缘配件等场景大量使用，材料本身介电常数、介质损耗角正切 tanδ 的数值，直接影响橡胶制品在交变电场工况之下的实际使用表现。开展介电性能检测，能够梳理各类外界条件、配方体系、加工工艺对于橡胶介电特性带来的变化，为材料配方调试、制品工艺优化、材料应用选型提供实测数据支撑。
GDAT‑A 橡胶介电常数测试仪参照相关标准方法开发，除适配 GB/T1693‑2007《硫化橡胶或热塑性橡胶 介电常数和介质损耗因数的测定》之外，同时兼容 GB/T 1409‑2006 测量电气绝缘材料在工频、音频、高频（包括米波波长在内）下电容率和介质损耗因数的推荐方法，可面向科研院所、高等院校、生产制造企业实验室，完成橡胶类试样以及多种无机非金属新材料的介电常数、介质损耗因数试验工作。
在橡胶材料的研发与质控流程当中，介电性能检测属于重要的理化检测环节。橡胶属于高分子绝缘介质，当处于交变电场环境，介质内部会发生极化现象，伴随产生能量损耗。介电常数表征介质储存电场能量的能力，介质损耗角正切表征介质在交变电场内部能量损耗水平。不同配方的橡胶，填料种类、填充份数、硫化程度、试样内部孔隙率、环境温湿度，均会对两项指标带来改变。通过 GDAT‑A 橡胶介电常数测试仪开展高频条件下测试，获取试样的介电常数 ε、介质损耗角正切 tanδ 实测数据，可以辅助实验人员评估橡胶绝缘适配性，筛选材料配方，对比不同加工工艺产出试样的性能差异，为橡胶类绝缘制品的研发、来料检验、成品质量核验提供试验依据。

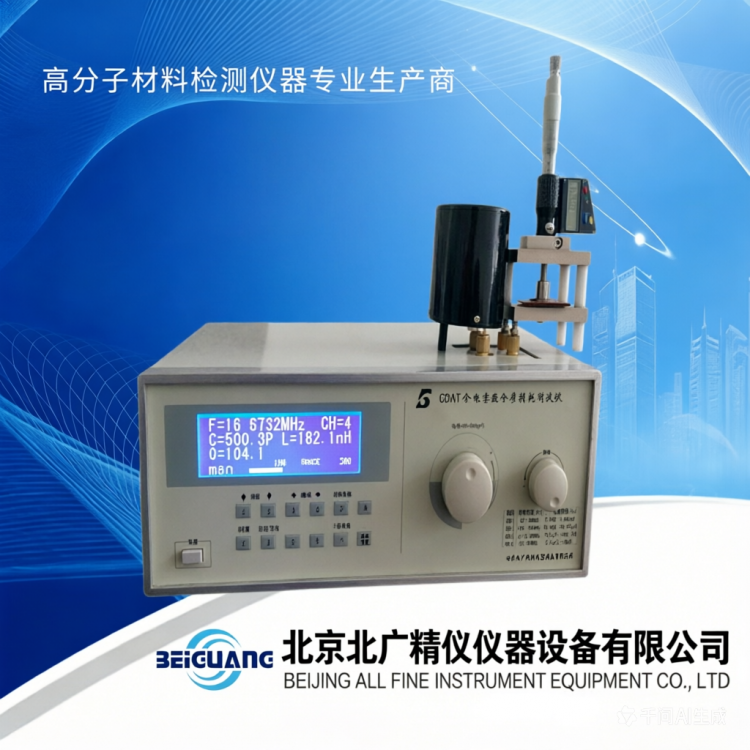

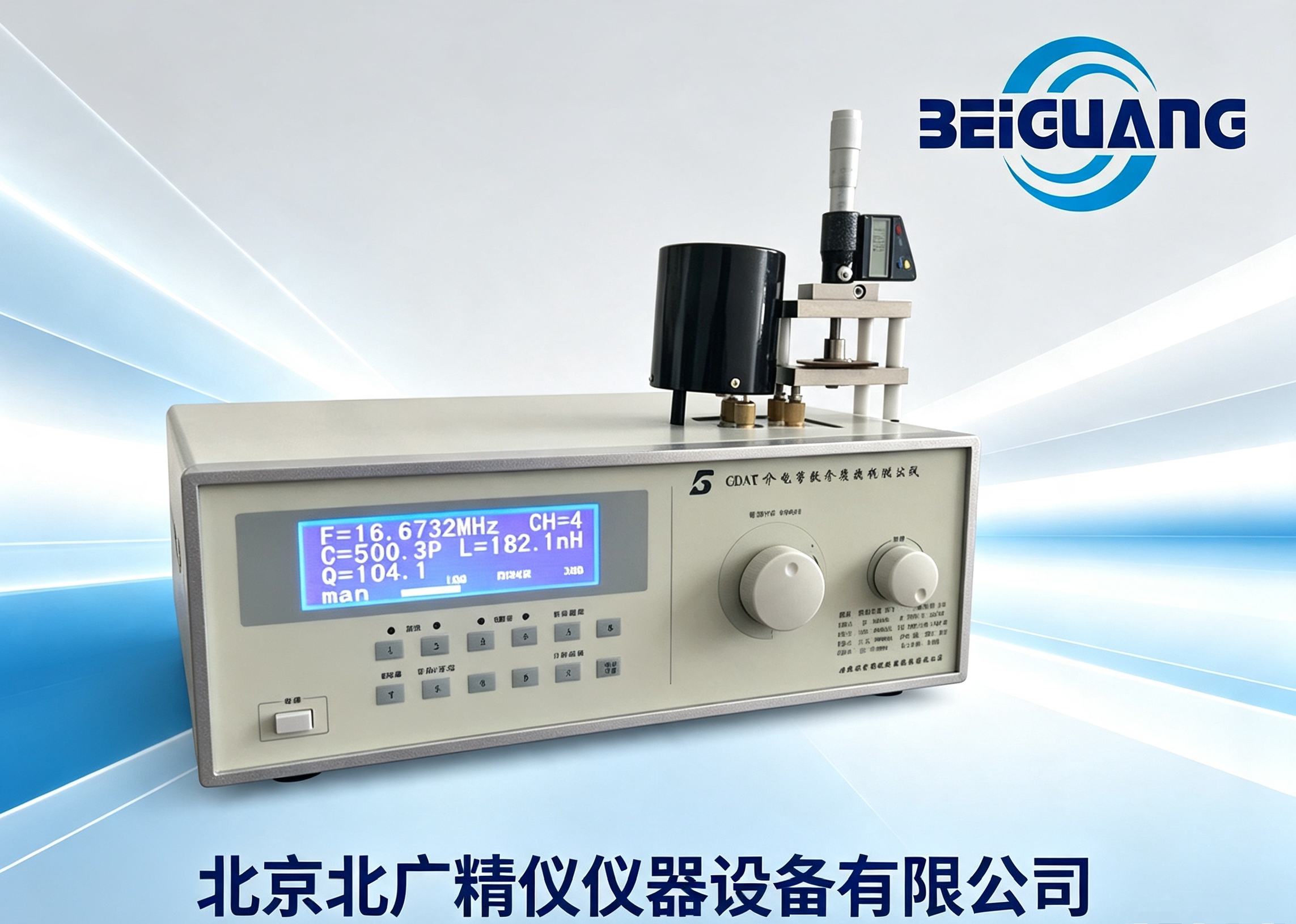

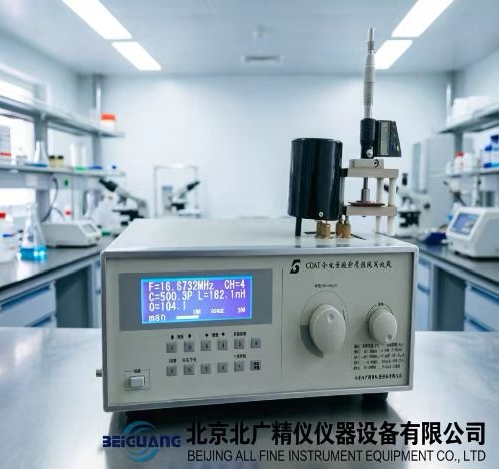

该仪器依托高频谐振测试原理搭建整套测试系统，集成数字化信号处理、回路自动搜寻功能，除针对橡胶试样开展介电性能测试以外，还可以完成高频电感 Q 值、电感量、元件分布电容、电容器容量、高频回路串联及并联电阻、传输线特性阻抗等多项电学参数测量，一台设备可满足实验室多类高频电学试验需求。仪器整套系统由测试主机、电感组件、专用测试夹具组成，夹具部分包含平板电容器与圆筒电容器两套测微电容组件，平板电容器用来夹持固定片状、块状橡胶被测样品，圆筒电容器属于线性可变电容器，具备较高电容分辨率，和主机配合完成信号采集运算。测试过程分为放置试样与移除试样两组工况，采集两种工况条件下回路 Q 值变化，读取圆筒电容器刻度变化数值，换算获取试样介质损耗角正切；读取平板电容器刻度变化数值，换算得到被测橡胶试样的介电常数。
橡胶试样测试前需要按照 GB/T1693‑2007 标准要求完成制样，试样需要保持表面平整，无裂纹、气泡、杂质点，厚度均匀一致，试样尺寸需要匹配平板电容器极片规格。试验开展之前，需要把控实验室环境条件，环境参数会直接左右橡胶介电常数、介质损耗因数的测试结果。橡胶高分子材料极易受温湿度带来的影响，环境湿度偏高，试样表面吸附水汽，会引入额外电导损耗，造成介质损耗角正切测试结果偏离真实水平；环境温度改变，高分子链段运动状态发生变化，极化行为随之改变，介电常数与损耗数值产生波动。因此试验环境需要符合仪器工作条件，同时也需要匹配 GB/T1693‑2007 当中对于环境预处理、试验环境的相关规定，试样在试验环境当中放置足够时间完成状态平衡之后，再开展正式检测，以此保障测试数据的可复现性。
二、仪器测试原理
GDAT‑A 橡胶介电常数测试仪采用高频谐振法实现测试，搭建通用、多用途、多量程阻抗测试体系。仪器以单片计算机作为整机控制与测量核心，集成频率数字锁定、标准频率测试点自动设定、谐振点自动搜索、Q 值量程自动转换、数值显示等多项技术，对调谐回路进行改良，将调谐测试回路残余电感控制在较低水平，继承原有 Q 表设备自动稳幅相关技术，降低人为操作带来的干扰。在较高测试频率区间，仪器能够采集高频电感、谐振回路 Q 值，电感元件电感量、分布电容量，电容器电容量、损耗角正切，电工材料高频介质损耗，高频回路有效并联电阻、串联电阻，传输线特性阻抗等参数。
整套测试装置配置两组测微电容器。平板电容器主要功能是夹持固定被测橡胶样品；圆筒电容器属于线性可变电容器，电容分辨率达到 0.0033pF，和主机配套作为信号指示单元。橡胶试样测试操作逻辑分为两步：第一步，不放置被测橡胶试样，对测试回路完成谐振，记录回路 Q 值读数，同时记录圆筒电容器、平板电容器的刻度读数；第二步，将处理完毕的橡胶试样放置夹持在平板电容器两极片之间，再次调节系统使回路重新达成谐振，记录新状态下回路 Q 值，同步读取圆筒电容器、平板电容器新的刻度读数。
被测橡胶试样的损耗角正切，依靠放置试样前后回路 Q 值的变化量，结合圆筒电容器刻度读值的改变量完成换算计算。被测橡胶试样的介电常数，依靠平板电容器放置试样前后刻度读值的变化量，结合试样实际厚度、极片有效面积完成换算。整套测试逻辑建立在谐振回路品质因数 Q 变化的基础之上，介质引入回路之后，会造成谐振回路品质因数发生衰减，结合电容的变化数值，计算介质本身介电性能参数。
高频谐振法用于橡胶介电性能测试，适配高频段试验场景。橡胶材料在不同频率交变电场中，极化响应行为不一样，低频下能够完成全部极化过程，随着测试频率升高，部分极化过程来不及响应，介电常数会出现变化，介质损耗也会出现峰值区间。GDAT‑A 橡胶介电常数测试仪支持多档位频率设置，实验人员可以根据 GB/T1693‑2007 标准或者项目试验方案选定测试频率，完成不同频率条件橡胶试样介电常数、介质损耗因数测试，获取材料在对应频率电场条件下的介电响应特征。
整套仪器硬件上，DDS 信号源提供稳定的激励信号，DDS 信号输出的频率可以精准设置，频率指示误差控制在较小区间。主机内部回路搭配外接不同规格电感组件，以此覆盖不同测试频率点。测试夹具作为样品和主机回路之间的桥梁，夹具自身的固有损耗会叠加进整体测试结果，仪器配套夹具本身夹角损耗角正切维持在较低水平，降低夹具本体给橡胶试样测试引入的附加误差。夹具采用测微结构，搭配数显电极，能够直接读取两极片之间间距，也就是橡胶试样实际厚度，厚度参数是介电常数计算的重要输入参数，精准获取试样厚度，有助于减少计算环节引入的数据偏差。
三、仪器技术性能参数
信号源
DDS信号
频率范围
10KHz-70MHz
10KHz-100MHz
100KHz-160MHz
Q值测量范围
2～1023
Q值量程分档
30、100、300、1000、自动换档或手动换档
电感测量范围
4.5nH-10mH 160M：1nH-140mH
电容直接测量范围
1～460pF 160M:1pF-25uF
主电容调节范围
30～540pF 160M:17-240pF
电容准确度
150pF以下±1.5pF；150pF以上±1%
型号频率指示误差
1*10-6 ±1
Q值合格指示预置功能范围
5～1000
Q 值自动锁定，无需人工搜索
Q 表正常工作条件
a. 环境温度：0℃～+40℃
b．相对湿度：<80％；
c．电源：220V±22V，50Hz±2.5Hz。
其他
a．消耗功率：约 25W；
b．净重：约 7kg；
c. 外型尺寸：（l×b×h）mm：380×132×280。
产品配置：
a. 测试主机一台；
b. 电感一套；
c. 夹具一套
测试夹具性能参数
平板电容器 极片尺寸：φ25.4mm\φ50mm 极片间距可调范围和分辨率：≥10mm，±0.01mm
圆筒电容器 电容量线性：0.33pF /mm±0.05 pF 长度可调范围和分辨率：≥0～20mm，±0.01mm
夹具插头间距：25mm±1mm
夹角损耗角正切值：≤4×10－4（1MHz 时）
5、数显电极
测试装置校验指标（夹具碰撞受损或周期核查需要检测项目）
平板电容器二极片平行度不超过 0.02mm。
圆筒电容器的轴和轴同心度误差不超过 0.1mm。
保证二个测微杆 0.01mm 分辨率。
用精密电容测量仪（±0.01pF 分辨率）测量圆筒电容器，电容呈线性率，从 0~20mm，每隔 1mm 测试一点，要求符合工作特性要求。
四、GB/T1693‑2007 标准对应试验说明
GB/T1693‑2007 标准针对硫化橡胶、热塑性橡胶，规定介电常数、介质损耗因数的测定方法，标准覆盖不同频率条件下橡胶试样测试，包含工频、音频、高频区间。GDAT‑A 橡胶介电常数测试仪的高频谐振测试方式，可匹配标准当中高频测试的相关条款。
4.1 试样制备要求
按照 GB/T1693‑2007，被测橡胶试样优先选择平整片状试样。试样表面应当洁净，没有凹陷、划痕、气泡、外来颗粒杂质。试样厚度需要均匀，厚度数值可以借助仪器夹具数显测微机构读取，也可以采用外部测厚仪器多点测量取平均值。试样直径需要小于夹具平板极片直径，避免试样边缘超出极片带来边缘效应干扰。边缘效应会造成电容计算模型偏离理想平板电容模型，给介电常数计算引入偏差，试验人员可参照标准，选择尺寸适配的试样，或者选用边缘修正方式降低边缘效应带来的影响。
橡胶试样完成制备之后，需要开展状态调节。状态调节的温湿度、放置时长遵循 GB/T1693‑2007 以及橡胶材料通用状态调节规范。橡胶高分子材料会吸附环境当中水分，水分的介电常数远高于橡胶基体，试样表面或者内部吸附水汽之后，介电常数、介质损耗角正切数值会发生明显改变，状态调节步骤不可省略。状态调节完成之后，快速将试样安置到测试夹具，减少试样再次吸附水汽。
部分橡胶试样配方内部含有导电填料，当填料添加量接近渗流阈值，试样损耗水平会大幅上升，回路 Q 值下降明显，需要关注仪器 Q 测量量程，选择合适电感组件完成回路谐振。对于部分软质橡胶试样，夹持试样过程控制两极片压紧力度，避免试样发生挤压变薄，造成厚度读数失真，厚度是介电常数计算的核心输入，厚度测量出现偏差会直接传导到最终测试结果。
4.2 试验环境控制
GB/T1693‑2007 对试验环境有对应管控要求，同时仪器本身工作条件限定环境温度区间 0℃～+40℃，相对湿度小于 80%。开展橡胶介电测试，实验室环境温度波动不宜过大，湿度不可过高。
湿度偏高场景，一方面橡胶试样吸水，另一方面夹具金属极片表面会结露，极片表面水汽膜会带来额外介质损耗，让 tanδ 测试结果变大。如果实验室湿度超出仪器工作条件，需要配置除湿设备，把环境湿度控制到允许范围。温度改变，橡胶分子链段运动发生变化，偶极子极化难易程度随之改变，介电常数、介质损耗角正切均会随温度变化。如果需要比对多组试样测试数据，应当保证多组试样的测试环境温度保持一致。
电源输入需要满足 220V±22V，50Hz±2.5Hz 的条件，电源电压波动过大，会干扰 DDS 信号源输出稳定性，谐振回路激励信号发生改变，影响 Q 值读取。仪器放置位置远离大功率电磁设备，大功率设备产生电磁场，会对测试谐振回路带来电磁干扰，造成谐振搜寻不稳定，读数跳变。仪器摆放台面稳固，避免震动，震动会改变测微电容、夹具极片的位置，造成电容读数漂移。
4.3 标准测试操作流程简述
仪器通电预热：按照仪器使用说明完成开机，预留足够预热时长，让仪器内部信号源、回路电路进入稳定工作状态。
试样状态核查：确认橡胶试样完成状态调节，试样表面干净干燥，记录试样编号，测量并记录试样厚度。
安装适配电感组件：结合目标测试频率，选取对应电感，安装到仪器和夹具的连接端口。
空载谐振调试：夹具内部不放试样，调节主机主电容，启用仪器自动搜寻谐振功能，让测试回路达成谐振，记录空载状态 Q 读数、电容读数。
安放橡胶试样：打开平板电容器极片，平稳放入橡胶试样，控制极片闭合，让两极片和试样上下表面充分贴合，记录夹具数显读出的试样实际厚度。
带样品谐振：再次启动仪器，重新搜寻回路谐振点，读取带试样工况下 Q 值读数、电容刻度读数。
数据记录换算：把空载、带样品两组 Q、电容读数、试样厚度代入计算，得到橡胶试样介电常数与介质损耗角正切。
多组平行试样测试：同一批次橡胶材料，按照标准要求测试多件平行试样，计算平行样测试结果，评估测试重复性。
测试结束操作：测试完成之后抬起夹具极片，取出橡胶试样，关闭仪器电源，做好仪器和夹具表面清洁。
4.4 试验干扰来源梳理
在橡胶介电常数、介质损耗因数实际检测过程，很多因素会带来测试结果波动。第一，试样因素，试样内部气泡、杂质、厚度不均匀、表面沾污、吸水受潮都会干扰结果；第二，夹具因素，极片平行度变差，夹具发生磕碰造成同心度偏差，夹具表面氧化、沾染灰尘，会引入附加损耗；第三，回路与操作因素，电感选型不匹配测试频率，没有充分预热，谐振点没有精准锁定，厚度读数读取错误；第四，环境电磁干扰，周边设备电磁辐射，环境温湿度超出允许区间；第五，边缘效应，试样尺寸和极片匹配不合理，理想平板电容公式模型出现偏差。试验人员开展测试的时候，需要理解各类干扰来源，按照标准和仪器操作要求，把干扰带来的影响控制在可接受范围。
五、仪器性能特点详解
GDAT‑A 橡胶介电常数测试仪整套测试系统分为主机单元和测试夹具单元，夹具属于精密测微构件，平板电容器、圆筒电容器均配置数显测微结构，方便读取位移数值。
平板电容器配置两套规格极片 φ25.4mm、φ50mm，实验人员根据橡胶试样大小灵活选用。极片间距可调范围大于等于 10mm，位移分辨率达到 ±0.01mm，针对不同厚度橡胶试样，都可以完成夹持。数显电极结构，能够直观读取两极片之间距离，也就是试样厚度，省去外部测厚仪多次测量的部分操作，同时保障厚度读取精度。
圆筒电容器作为回路补偿电容，电容量线性参数 0.33pF/mm±0.05pF，长度可调区间 0‑20mm，位移分辨率 ±0.01mm，较高的位移分辨率，保障电容微小变化量可以被捕捉，橡胶试样引入回路带来的微弱电容、Q 值变化可以被识别，支撑介电常数、介质损耗的换算计算。
夹具插头间距为 25mm±1mm，保障和主机回路接口可靠对接，减少连接部位接触电阻带来的额外损耗。夹具自身夹角损耗角正切在 1MHz 条件≤4×10‑4，夹具本体固有损耗维持较低水平，降低夹具本身损耗叠加到橡胶试样测试数据当中。
仪器整机采用 DDS 信号源，频率设置灵活，覆盖宽区间频率，针对橡胶材料，可以开展多个频率点介电性能比对测试，观察橡胶介电常数、介质损耗因数随频率变化趋势。仪器支持 Q 值自动锁定，谐振点自动搜寻，不用人工反复调节寻找谐振峰，降低操作人员操作门槛，减少人为调谐造成的读数偏差。Q 量程支持自动换档、手动换档两种模式，针对损耗高低不同的橡胶试样，可以灵活切换量程。
主机整机功耗约 25W，整机净重约 7kg，外形尺寸 380×132×280mm，设备体积适中，便于在实验室台面安放，搬运转移的操作难度低。整套出厂配置包含测试主机一台，电感一套，夹具一套，电感组件可以更换，以此覆盖不同测试频率区间。针对液态橡胶原料，还可以选配液体电极组件，完成液态橡胶材料的介电性能试验。
仪器除用于橡胶类材料检测之外，还可以面向其他高分子绝缘材料开展测试，例如塑料、绝缘薄膜、复合材料，同时也可以开展陶瓷、电瓷类无机非金属材料高频介电常数、介质损耗测试，一套设备适配实验室多类材料检测需求。除介电性能试验之外，还可以完成电感、电容元件高频电学参数测试，拓展实验室设备使用场景。
六、仪器维修保养、周期核查要点
GDAT‑A 橡胶介电常数测试仪测试夹具属于精密机械测微设备，整套装置包含平板电容器、圆筒电容器两套精密测微组件，机械部件精度直接决定电容读数、位移读数准确程度，进一步左右橡胶试样介电常数、介质损耗因数测试结果。仪器日常使用、存放都需要做好防护管理。
仪器存放、使用环境需要保持干燥，环境当中不允许存在腐蚀性气体。腐蚀性气体会造成夹具金属极片、测微杆件氧化锈蚀，锈蚀之后，一方面极片表面导电性能下降，引入额外损耗，另一方面测微机械结构卡顿，位移、电容读数失真。仪器使用台面需要平稳，规避震动、碰撞冲击，碰撞冲击会造成夹具内部构件形变，改变极片平行度、圆筒电容器轴同心度，设备精度下降。仪器内部精密构件，不允许使用者自行拆装，私自拆解会改变回路结构、机械装配精度，设备原有性能得不到保障。
如果测试夹具遭受磕碰撞击，或者到了周期核查节点，需要对下面几项指标开展检测核验：
平板电容器两极片平行度，不超过 0.02mm。极片平行度变差，试样和极片之间会出现局部空隙，空隙空气层会参与电容构成，介电常数测试结果产生偏差。核验可以借助精度匹配的量具完成，发现平行度超出限值，需要完成校正之后再投入测试。
圆筒电容器轴的同心度误差不超过 0.1mm。同心度不达标，圆筒电容动子运动过程偏移，电容‑位移线性关系被破坏，依靠位移换算电容的计算模型失效，介质损耗、介电常数换算结果出现误差。
两套测微杆，都需要保证 0.01mm 的位移分辨率。定期操作测微杆，观察数显读数变化，确认读数响应正常，不存在卡顿、跳数。
使用分辨率 ±0.01pF 的精密电容测量仪检测圆筒电容器，在 0‑20mm 行程，每间隔 1mm 采集一组电容数据，核查电容‑位移线性特性，需要达到设备工作特性相关要求。
日常使用过程维护细节：
每次完成橡胶试样测试之后，需要对夹具极片做清洁。橡胶试样可能析出助剂、残留粉体，附着在金属极片表面，形成一层异物薄膜，带来附加介质损耗。清洁可选用无尘软布，配合适配溶剂擦拭，擦拭完成待溶剂完全挥发之后，再开展下一组试验，禁止试样残渣长期留存极片表面。
测微杆件、滑动部位，做好防尘，避免粉尘进入机械间隙，造成运动卡顿，不建议随意加注润滑油，不当润滑油会挥发形成油污薄膜附着极片，引入额外损耗。
仪器长期不使用，需要断开电源，夹具极片不要长时间压紧贴合，保持微小间隙，整机放置于干燥防尘环境，配套收纳箱收纳夹具组件。
电源部分，仪器供电使用匹配规格供电插座，做好接地，规避静电累积，静电有可能损伤仪器内部电路芯片，同时静电也会干扰谐振回路信号采集。
仪器运行过程，如果出现谐振搜寻困难，Q 读数持续偏低，读数频繁跳变，首先排查外部因素：确认供电电压、环境温湿度、电磁干扰，核查电感组件安装是否到位，夹具插头连接是否牢靠，极片表面是否有污染，试样状态是否合格。排除外部诱因之后故障依旧，需要联系对应技术人员处置，不要自行拆开主机机箱。
七、橡胶介电性能测试的实际应用场景
橡胶材料大量用于电气绝缘相关零部件，橡胶介电常数、介质损耗因数检测，贯穿材料研发、配方筛选、来料入厂检验、成品质量核验环节。
在材料配方研发环节，研发人员调整橡胶基体牌号、填料种类、填料添加量、硫化体系，会带来介电性能变化。部分无机填料加入橡胶，填料本身介电常数和橡胶基体存在差异，填料占比改变，复合材料整体介电常数随之变化；导电类填料，添加量升高，介质损耗会出现明显上升。使用 GDAT‑A 橡胶介电常数测试仪，按照 GB/T1693‑2007 标准开展测试，可以得到不同配方试样的实测数据，辅助研发人员筛选配方，匹配制品的介电性能需求。
线缆行业，橡胶材料大量作为线缆包覆绝缘层使用。线缆运行时处于交变电场，绝缘橡胶层的介质损耗，会造成材料内部发热，损耗数值偏高，工作过程发热加剧，会加速橡胶老化，缩短线缆使用寿命。借助高频介电常数测试仪，可以评估橡胶绝缘料在不同频率电场条件下损耗水平，为线缆绝缘材料选型提供试验依据。
密封绝缘橡胶配件，电子设备内部橡胶缓冲绝缘构件，都有介电性能的管控需求。不同工况设备工作频率存在差异，部分场景处于高频交变电场，只依靠工频条件测试数据，不足以反映高频工况材料表现。GDAT‑A 橡胶介电常数测试仪支持多频率点设置，可以模拟不同工作频率，采集橡胶试样在对应频率条件介电常数与介质损耗因数，为制品实际工况适配性评估提供数据。
除成品检测之外，也可以用于橡胶老化试验之后性能评估。橡胶经过热老化、湿热老化之后，高分子基体发生降解、交联，助剂析出，材料介电特性会出现改变。把老化前后橡胶试样分别开展介电测试，比对两组测试数据，能够辅助评价橡胶材料老化之后介电性能变化情况，为橡胶制品使用寿命评估提供一组参考指标。
在实验室检测工作当中，需要关注介电性能指标不是固定常数，橡胶属于高分子材料，测试结果受测试频率、温度、湿度、试样状态多个条件共同影响。在出具比对数据的时候，应当同步标注测试遵循标准、测试频率、试验环境温湿度、试样状态调节条件。同样一批橡胶试样，不同测试频率，会得到不一样的介电常数、介质损耗角正切数值，直接脱离测试条件对比数据没有参考意义。
八、高频谐振法测试橡胶介电性能和其他测试方法对比
测定橡胶介电常数、介质损耗因数，除高频谐振法之外，常见还有西林电桥法、阻抗分析仪法等多种方案，不同测试方法适配的频率区间不一样，有各自的适用范围。
西林电桥法多用于工频条件测试，适配 50Hz 工频，在低频绝缘材料检测应用多，向高频段拓展会遇到局限，GB/T1693‑2007 当中工频测试可以选用该类方案，但是想要完成几十 MHz 高频橡胶试样测试，西林电桥就不再适配。
阻抗分析仪搭配夹具，可以覆盖低频到中高频区间，依靠测量试样复阻抗计算介电参数，但是到几十 MHz 以上高频，引线电感、夹具残余参数带来的影响会明显变大，需要做好夹具残余参数校正。
GDAT‑A 采用高频谐振法，更适配高频区间橡胶试样测试。谐振法依靠回路品质因数 Q 的改变来求取介质损耗，在高频段可以获得较好灵敏度，很适合测试低损耗橡胶绝缘材料。对于低损耗介质，介质损耗角正切数值很小，谐振法依靠 Q 衰减量来计算损耗，可以捕捉较小的损耗变化。谐振法有自身适用边界，当被测橡胶试样损耗过高，回路 Q 值下降过低，会造成测试灵敏度下降，这种工况下就需要评估该方法适配性。
橡胶实验室选型检测设备，需要结合项目常用测试频率、试样损耗水平、执行标准综合考量。当需要执行 GB/T1693‑2007 当中高频条件试验，高频谐振方案的 GDAT‑A 橡胶介电常数测试仪，能够匹配标准当中高频（米波波长）区间电容率、介质损耗因数测试的相关方法。仪器集成自动搜寻谐振点，降低高频测试调谐操作难度，不需要操作人员手动精细调谐寻找谐振峰，减少人为操作带来误差，适合实验室批量试样检测。
同时应当明确，任何检测仪器输出的数据，都和试样制备、环境条件、操作流程紧密相关。仪器硬件提供采集基础，严格遵循标准制样、状态调节、环境管控、操作步骤，才能够得到重复性良好的试验数据。橡胶高分子材料本身的特性，会带来测试数据一定波动，平行试样测试可以帮助人员识别随机误差，判断测试结果可靠性。
九、仪器使用常见问题分析
9.1 无法搜寻到谐振点
出现无法找到谐振的现象，优先梳理下面原因：1、电感选型和设置测试频率不匹配，不同电感对应有效工作频率区间，目标测试频率超出电感适配区间，回路无法谐振，更换适配电感组件；2、夹具插头接触不良，插头松动，接触位置氧化，造成回路断开或者回路参数异常，断电之后检查插头，做清洁后重新安装；3、被测橡胶试样损耗过高，接入试样之后回路 Q 下降到仪器测量下限之下，回路谐振峰变得平缓，难以识别谐振，评估试样是否适合谐振法开展测试；4、仪器供电异常，电压偏离额定范围，信号源输出异常，核查供电；5、外部强电磁干扰，周边大功率设备干扰谐振回路，把仪器移位或者关闭干扰源；6、夹具机械碰撞受损，回路残余电感大幅改变，需要开展夹具校验。
9.2 Q 读数偏低
空载状态，没有放置试样的时候 Q 读数就偏低。第一检查夹具插头，接触不良会引入额外损耗；检查夹具极片，表面存在油污、氧化层、橡胶残留，会带来附加损耗，做好极片清洁；核查环境湿度，湿度过高，极片表面凝露；查看电感组件，电感表面是否沾染灰尘，安装是否到位。空载 Q 恢复正常，放入橡胶试样之后 Q 下降，属于介质本身引入损耗，属于正常现象。
9.3 读数跳变不稳定
读数不停跳动，无法稳定读取数值。第一确认仪器开机预热时长是否充足；排查供电电源，是否电压波动大；查看实验室，是否有变频设备、大功率电机带来电磁干扰；查看测微夹具，机械结构有没有松动，测微杆件有没有卡顿；查看试样，试样厚度不均匀，夹持时接触不稳定，也会造成读数漂移。
9.4 同一样品多次测试数据重复性不好
平行测试得到结果离散偏大，按照下面维度逐项排查：试样方面，每次安放试样位置不一样，试样表面不干净，试样没有完成充分状态调节，测试过程吸水；夹具方面，每次闭合极片压紧力度不一致，软质橡胶试样厚度受压发生改变；环境方面，测试过程环境温湿度出现波动；操作方面，谐振点没有真正锁定，厚度读数读取错误。针对软橡胶试样，可以制作刚性厚度限位垫片，控制两极片间距，避免挤压试样厚度改变，提升多次测试重复性。
十、标准执行当中注意事项
执行 GB/T1693‑2007 开展橡胶介电常数、介质损耗因数测定，除仪器设备之外，制样、状态调节、记录项都不能忽略。试样的裁切工具要锋利，保证试样边缘平整，避免边缘毛刺放大边缘效应。状态调节严格执行标准规定的温湿度和放置时长，橡胶吸水对损耗影响显著，这点在潮湿地区实验室需要格外重视。
试验记录内容除最终介电常数、tanδ 结果，还需要完整记录：执行标准编号 GB/T1693‑2007，仪器型号 GDAT‑A，测试频率，实验室环境温度、相对湿度，试样编号，试样厚度，试样状态调节条件，平行试样数量。完整记录全部试验条件，后续其他人可以复现本次试验。
需要区分介电常数（电容率）和介质损耗因数两个指标代表的物理含义。介电常数反映橡胶介质储存电场能量的能力；介质损耗角正切 tanδ，反映橡胶介质处在交变电场条件，电能转化成热能的水平。两项指标共同评价橡胶材料介电表现，不可以只用单一指标评判橡胶绝缘性能。
高频电场条件，橡胶材料极化机理和低频不一样。偶极极化、界面极化，在不同频率表现不一样，部分橡胶材料介质损耗会在特定频率出现损耗峰。使用 GDAT‑A 橡胶介电常数测试仪，可以设置多个频率点开展扫描测试，得到橡胶材料介电常数‑频率、损耗‑频率变化曲线，用来研究橡胶的介电弛豫行为，可用于科研层面材料机理探究，也可模拟产品实际工作频率获取贴近工况的性能数据。
十一、总结
GDAT‑A 橡胶介电常数测试仪，以高频谐振法作为测试基础，可适配 GB/T1693‑2007 硫化橡胶或热塑性橡胶介电常数和介质损耗因数测定，同时兼容 GB/T1409‑2006 标准高频介电性能测试方法。仪器配置 DDS 信号源，覆盖较宽频率区间，集成谐振点自动搜索、Q 自动锁定、量程自动切换功能，配套带数显测微的精密测试夹具，可以采集橡胶试样介电常数、介质损耗角正切 tanδ，同时也支持陶瓷、复合材料、高分子材料高频介电检测，还可以完成电感电容元件高频电学参数测量。
整套设备参数指标明确，夹具机械精度有对应的核查校验项目。想要得到稳定、可复现橡胶介电测试数据，仪器硬件基础之外，制样工艺、试样状态调节、实验室温湿度管控、设备保养维护、规范试验操作全部起到关键作用。仪器可服务于橡胶新材料研发、配方对比、来料检验、成品检测、老化性能评估等工作场景。操作人员需要熟悉仪器技术参数，理解高频谐振测试原理，掌握标准要求，识别各类潜在干扰因素，合理开展试验，输出具备参考价值的检测数据。
