在现代工业产品的研发与质量控制链条中，环境模拟试验扮演着至关重要的角色。无论是电子电工产品、汽车零部件，还是高分子复合材料，在其投放市场前，都必须经历严苛的环境可靠性筛选。气候耐变高低温测试箱BG-1000L正是为满足这一需求而设计的专业环境试验设备。该设备通过模拟自然界的高温、低温及高湿环境，考核产品在极端温变条件下的物理化学变化，验证其性能指标的稳定性与结构的完整性。不同于简易的冷热冲击箱，BG-1000L采用了可程式控制技术，允许用户根据实际需求设定复杂的温湿度循环曲线，从而实现对产品全生命周期气候环境的加速模拟。
一、设备概述与技术原理
气候耐变高低温测试箱BG-1000L属于可程式恒温恒湿试验箱的范畴。其核心工作原理是基于热力学、流体力学及自动控制技术的综合应用。设备通过封闭的箱体结构构建一个独立的微气候环境，利用制冷系统、加热系统、加湿及除湿系统作为环境变量的执行机构，配合高灵敏度的传感器与微处理器，实现对箱体内温湿度参数的调控。
从热力学角度来看，该设备的工作过程是一个动态的能量平衡过程。当需要实现升温功能时，加热系统启动，电能转化为热能，通过强制对流的方式将热量传递给箱体内的空气及试样；当需要实现降温功能时，制冷系统启动，通过制冷剂的相变过程吸收箱体内的热量并将其排放到外部环境。在恒温恒湿模式下，设备不仅要控制温度，还要控制相对湿度。相对湿度的控制通常通过两种方式实现：一是通过加湿系统（如蒸汽加湿）增加水汽含量；二是通过制冷系统的蒸发器进行除湿，降低空气中的含湿量。
BG-1000L的设计初衷是为了解决工业界对于大容积、宽范围环境模拟的需求。其1000升的有效容积，既能够容纳中等尺寸的整机产品（如显示器、汽车仪表盘、小型电子设备机柜等），又适合进行批量化的小型零部件测试。这种大容积的设计，对箱内的气流组织、温度均匀性以及热负荷承受能力提出了极高的要求。设备内部采用的风道设计与PID智能调节算法，正是为了应对这些挑战，确保在满载或空载条件下，箱内的温湿度场都能保持高度的均匀性与稳定性。
二、箱体结构与材质工艺

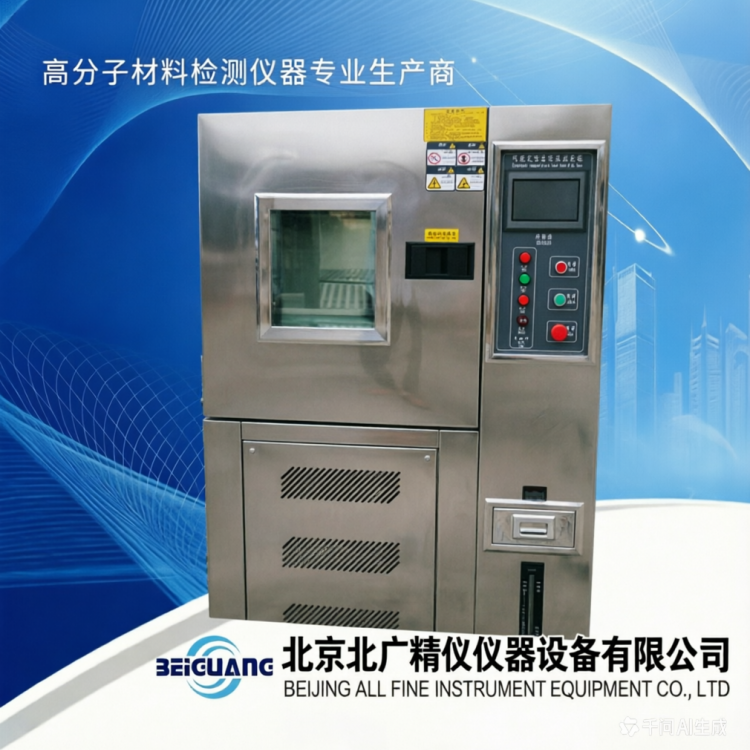

气候耐变高低温测试箱BG-1000L的结构设计充分考虑了保温性能、耐腐蚀性以及长期运行的可靠性。整体结构主要分为保温围护结构、空气调节通道、制冷机械室、配电控制柜以及安全防护门等几个部分。
保温围护结构是隔绝内外热量交换的防线。外壁采用优质沙面不锈钢板，这种材质不仅具备优异的耐腐蚀性能，能够抵御实验室环境中可能存在的酸碱气体侵蚀，而且其哑光表面处理能有效减少光线反射，美观耐用。内壁则选用优质镜面不锈钢板，光洁度高，易于清洁，能够有效反射热辐射，减少热吸收，同时防止试样产生的挥发性物质附着腐蚀。在内外壁之间，填充了硬质聚氨酯泡沫与玻璃纤维作为保温层。硬质聚氨酯泡沫具有极低的导热系数和良好的闭孔结构，是高效的保温材料；玻璃纤维则作为辅助隔热层，进一步阻断热桥效应，确保箱体外壁在高温或低温试验时不会出现严重的凝露或结冰现象。
空气调节通道位于箱体后部，是箱内气候形成的核心区域。该通道采用了FLOWTHROW送风方式，即水平扩散垂直热交换的弧形循环模式。系统配备多翼离心式循环风扇，叶片采用加强轴心并覆以耐高低温的铝合金制成。这种设计能产生强劲且均匀的层流风，将温湿度处理后的空气强行送入试验区域，再经回风口返回调节通道，形成闭环循环。这种强制对流方式有效消除了箱内死角，保证了温湿度分布的均匀性。此外，通道内还配置了可调式侧吹出风口及护纲回风口，用户可根据试样的摆放密度微调风向，优化气流组织。
试验箱的标准配置体现了人性化与实用性的结合。箱门采用单开铰链设计，面对箱体时，铰链在左，把手在右，符合大多数人的操作习惯。门体上镶嵌了一块透明电热膜中空钢化玻璃观察窗，操作人员无需开门即可清晰观察箱内试样的试验状态。为防止在高湿或低温环境下观察窗表面结露或结霜，窗框及门框处设置了防凝露电热装置。箱内配备了高效长寿节能照明灯，进一步方便了观察。为了方便试样的布线，箱体左侧开设了一个直径50mm的引线孔，并配有密封塞，可供外部电源或信号线接入。底部安装有四个移动脚轮，方便设备在实验室内的定位与移动。内部提供一层不锈钢样品架及四个挂钩，单层承重可达25kg，箱内样品累计总承载不超过100kg。
三、主要性能参数
本章节所列参数为该设备的核心技术指标，是选型验收及日常校验的依据。请严格按照以下指标对设备进行检查与核对。
标称内容积：1000L
内箱尺寸：宽1000mm x 深1000mm x 高1000mm
外型尺寸约：宽1450mm x 深1300mm x 高2100mm
重量：350KG
电源：380V 13 KW
测试环境条件：环境温度为+5~+28℃、相对湿度≤85%、试验箱内无试样条件下
测试方法：GB/T 5170.2-2008温度试验设备、GB/T 5170.5-2008湿热试验设备
温度范围：0℃~+150℃
湿度范围：20%---98%湿度温度(25至85度可做湿度)
温度波动度：≤0.5℃
温度偏差：±2℃
温度精度：±0.5℃
温度均匀度：小于等于±2℃
升温时间：3℃/min(平均升温速率)
降温时间：1℃/min(平均降温速率)
相对湿度偏差：(仅湿热型) ±2.0%RH
满足试验方法：GB/T2423.1-2008(IEC60068-2-1:2007)低温试验方法Ab、GB/T2423.2-2008(IEC60068-2-2:2007)高温试验方法Bb、GJB150.4-1986 低温试验、GJB150.3-1986 高温试验、GB/T2423.3-2006(IEC60068-2-78:2007)恒定湿热试验方法Cab、GB/T2423.4-2008(IEC60068-2-30:2005)交变湿热试验方法Db、GJB150.9-1986 湿热试验(图1、图2) (每立方米负载不大于35kg/m3钢的热容量,湿热试验时无有源湿、热负载)
四、加热与加湿系统详解
加热系统是设备实现高温环境的核心。BG-1000L采用镍铬合金电热丝式加热器。镍铬合金具有优良的抗氧化性和高热效率，能够在高温下长期稳定工作。加热器的控制方式采用了无触点等周期脉冲调宽技术，即通过固态继电器（SSR）进行开关控制。与传统的接触器控制相比，SSR具有寿命长、噪音低、电磁干扰小以及控温精度高的优点。PID控制器根据设定值与反馈值的差值，动态调整SSR在一个周期内导通与关断的时间比例（即脉冲宽度），从而实现对加热功率的精细调节，有效抑制温度过冲，保证温度波动度控制在极小的范围内。加热器总功率为12KW，足以应对快速的升温需求及高温下的热补偿。
对于湿热型试验，加湿系统同样关键。BG-1000L采用了外置可拆卸锅炉加湿方法。这种外置设计便于用户定期对加湿锅炉进行除垢清洗，维护十分方便。加湿核心是不锈钢铠装加热器，同样采用SSR无触点控制。系统配备了完善的水位控制装置，实时监控锅炉内的水位，防止加热器干烧损坏。同时，沉淀物收集装置和液位观察窗的设计，使得用户能够直观地了解水质状况并及时清理杂质。加湿器功率为2.5KW，配合精密的湿度传感器反馈，能够快速响应湿度设定值的变化。水路系统方面，设备配置了50L的补给水箱，带有高低水位指示，可拆卸清洗。高效电磁挤压水泵确保了供水的稳定性，其连续运转寿命可达5000小时。高低温双水位电子液位开关的应用，有效防止了误动作，配合缺水空焚超温保护、超低水位保护及供水超时保护，构成了多重安全防线。
五、制冷系统与除湿原理
制冷系统是气候耐变高低温测试箱的心脏，直接决定了设备的降温能力、温度下限及稳定性。BG-1000L采用了成熟的二级压缩制冷工作方式，俗称复叠式制冷系统。该系统主要由两台全封闭低噪音转子式压缩机组成。转子式压缩机具有效率高、体积小、运行平稳的特点。制冷循环的核心部件包括蒸发器、冷凝器、节流装置及板式热交换器。
蒸发器位于空气调节通道内，采用翅片管式换热器。它既是制冷系统吸收箱内热量的场所，也是除湿过程中的关键部件。当需要除湿时，蒸发器表面温度会降至露点温度以下，流经的空气遇冷析出冷凝水，从而达到降低湿度的目的。冷凝器位于机械室，采用风冷式翅片管式换热器，通过冷凝风机将制冷剂携带的热量排放到实验室环境中。节流装置采用膨胀阀与毛细管组合的方式，控制制冷剂的流量与降压过程。在复叠式制冷系统中，板式热交换器起到了至关重要的作用。这台不锈钢钎焊板式换热器作为冷凝蒸发器，利用高温级制冷剂的蒸发来冷凝低温级的制冷剂，实现了两级系统之间的热量耦合。
制冷系统的控制逻辑非常智能。控制系统会根据试验条件自动调节制冷机的运行工况，以达到节能的效果。例如，在恒温阶段，系统会通过驱动电磁阀切换蒸发器的制冷量，避免过度制冷。压缩机回气冷却回路的设计，则有效保护了压缩机电机，延长了设备使用寿命。
六、电气控制系统与操作界面
电气控制系统是设备的神经中枢，负责数据采集、逻辑运算及执行机构控制。BG-1000L的核心控制器选用了韩国三元TEMI880可编程控制器。这是一款在工业控制领域广受认可的控制器，配备了5英寸的液晶触摸屏，显示清晰，操作便捷。
控制器的运行方式分为程序方式和定值方式。在定值方式下，设备运行在单一的温湿度设定值下，适用于长期的稳定性试验；在程序方式下，用户可以编辑复杂的试验曲线。TEMI880的程序容量相当可观：可存储10组程序，每组程序包含120个段数，且循环次数可设为无限次。这为用户模拟昼夜交替、四季更替等自然气候变化提供了强大的工具。设定方式采用中英文菜单自由切换，配合触摸屏输入，极大降低了操作门槛。
在控制算法上，控制器采用了抗积分饱和PID控制，并结合了BTC平衡调温控制方式（温度试验）及BTHC平衡调温调湿控制方式（温湿度试验）。配合DCC智能冷量控制和DEC智能电气控制技术，系统能够实时计算并输出控制量，确保温湿度控制的稳定性和准确性。分辨率方面，温度可达0.1℃，时间可达1分钟，湿度可达0.1%RH。输入信号来自高精度的PT100白金热电阻（温度）及干湿球温度计法（湿度）。
控制器还具备强大的曲线记录功能。其内置的带电池保护的RAM，可以保存设备的设定值、采样值及采样时刻的时间。当采样周期设定为60秒时，记录时间可达180天。这对于需要长期监控试验过程的科研项目来说极具价值。附属功能方面，控制器集成了故障报警及原因处理提示、断电保护、上下限温度保护、日历定时（自动启动及停止）以及自诊断功能。这些功能不仅提高了试验的安全性，也大大方便了设备的日常管理。
七、安全保护装置
鉴于设备涉及高温、低温、高湿、高压电及机械运动，完备的安全保护装置是必不可少的。BG-1000L构建了一套多层次的安全防护体系。
在制冷系统方面，设有压缩机过热、过流、超压保护，以及冷凝风机过热保护。这些措施有效防止了制冷核心部件的损坏，避免了昂贵的维修成本。
在加湿系统方面，设有加湿热管干烧保护、水位异常保护及供水超时保护。这些保护功能杜绝了因缺水或水泵故障导致的加热器烧毁风险，以及因水位失控导致的溢水隐患。
在试验箱本体方面，设有可调式超温保护、空气调节通道极限超温保护及风机电机过热保护。可调式超温保护器通常独立于主控制器，作为最后一道防线，当主控制器失效导致温度失控时，它能强行切断加热电源。
在其他通用保护方面，针对三相式电源，设有总电源相序和缺相保护，防止因接线错误或电源故障损坏压缩机。同时，还设有过载及短路保护。特别值得一提的是，设备还针对箱体多次开门造成的制冷系统故障设置了报警保护，提醒用户规范操作，减少冷量流失。
八、安装场地与使用条件
为了确保设备的长期稳定运行及测试结果的准确性，合适的安装场地与使用条件是必须的。用户需自行保证以下各项条件。
安装场地应选择地面平整、通风良好的位置。设备周围应无强烈振动源，无强电磁场干扰，无易燃、易爆、腐蚀性物质和粉尘。设备周围必须留有适当的维护空间：设备正面（操作面）应留有不小于60cm的空间，背面（机械室）应留有不小于60cm的空间，左侧（引线孔侧）应留有不小于60cm的空间，右侧应留有不小于120cm的空间，顶部应留有不小于90cm的空间（便于冷凝器散热及维修吊装）。此外，箱体正面的水箱位置也应预留不小于60cm的操作空间。
环境条件方面，环境温度应控制在5℃~35℃之间，相对湿度≤85%，大气压力保持在86kPa~106kPa。如果环境温度过高，会影响冷凝器的散热效果，导致制冷效率下降甚至压缩机高压保护停机；如果环境温度过低，则可能导致水冷系统冻结或油液粘度增大，影响启动。
对于湿热型设备，供水条件至关重要。如果使用自来水，水质需符合GB 5749-1985生活饮用水卫生标准。供水流量应≥200kg/h，压力维持在0.1MPa~0.25MPa之间。若配置纯水机，则需注意纯水机的接口为DN15内螺纹。使用符合要求的软水或纯水，能显著减少加湿锅炉及管路中的水垢生成，延长设备寿命。电源方面，需提供380V的三相五线制电源，并确保接地可靠。
九、试样限制与操作规范
为了保障设备及人员的安全，必须对试验试样进行严格限制。本试验设备严禁用于以下类型的试验或储存：易燃、易爆、易挥发性物质的试验或储存；腐蚀性物质的试验或储存；生物试样的试验或储存；强电磁发射源试样的试验或储存；放射性物质试样的试验或储存；剧毒物质的试验或储存；以及在试验或储存过程中可能产生易燃、爆炸、挥发、剧毒、腐蚀及放射性物质的试样的试验或储存。违反此限制不仅会导致设备严重损坏，还可能引发火灾、爆炸等重大安全事故。
在日常操作中，应遵循以下规范：试验开始前，应检查电源线连接是否牢固，接地线是否可靠；检查水箱水位是否正常，补水阀是否打开；确认试样已正确固定，且未堵塞出风口和回风口。试验过程中，若无特殊情况，不要随意打开箱门，以免引起温湿度剧烈波动及不必要的能耗。试验结束后，应先关闭试验箱电源，待箱内温度恢复至安全范围后再进行试样取出和清理工作。定期对设备进行清洁保养，特别是清理冷凝器滤网上的灰尘，保持良好的通风散热。
十、设备维护与故障处理
定期的维护保养是延长设备使用寿命、保证测试精度的关键。建议每月对冷凝器进行除尘清洁，特别是在多尘环境中使用的设备。每季度检查一次加湿水箱及水位控制器，清除水垢和杂质。定期检查门封条的密封性能，如有老化或破损应及时更换。定期检查脚轮的锁定情况及移动灵活性。
当设备出现故障时，首先应查看控制器显示的报警信息。控制器通常会提示故障原因及简单的处理方法。例如，若出现“缺水报警”，应检查水源是否开启，水泵是否工作，水位开关是否正常。若出现“超温报警”，应检查加热器固态继电器是否击穿，温度传感器是否断路或短路，以及超温保护器设定值是否正确。对于无法自行解决的复杂故障，如压缩机故障、控制器死机等，应及时联系专业维修人员处理，切勿擅自拆卸核心部件，以免造成更大的损失或丧失保修权益。
十一、应用领域与行业价值
气候耐变高低温测试箱BG-1000L凭借其宽广的温湿度控制范围和稳定的性能，在众多行业中发挥着不可替代的作用。
在电子电工行业，该设备用于测试印刷电路板（PCB）、集成电路（IC）、连接器、LED灯具等产品在高低温循环及湿热环境下的电气性能变化，筛选出虚焊、材料不匹配等潜在缺陷。在汽车工业，可用于仪表盘、中控台、车灯、传感器及内饰材料的耐候性测试，模拟车辆在极寒地区或炎热沙漠中的使用情况。在材料科学领域，可用于评估塑料、橡胶、涂料、胶粘剂等高分子材料的耐热老化、耐寒开裂及吸湿膨胀特性。在航空航天，该设备更是环境适应性试验的必备工具，用于验证装备在严苛气候条件下的可靠性与战技指标。
通过加速环境模拟试验，企业可以在产品研发阶段早期发现设计缺陷，优化选材与工艺，从而降低后期维修成本与市场召回风险。同时，符合GB/T 2423、GJB150等标准的试验报告，也是产品进入国内外市场、参与招投标的重要资质证明。因此，拥有一台性能卓越的气候耐变高低温测试箱，对于提升企业的核心竞争力具有重要的战略意义。
综上所述，气候耐变高低温测试箱BG-1000L集成了现代机械制造、制冷技术、自动控制及计算机技术的成果。其坚固的结构、精准的控制、完善的保护及便捷的操作，使其成为实验室环境模拟的理想选择。随着物联网技术的发展，未来的环境试验箱将更加智能化，具备远程监控、大数据分析乃至预测性维护功能，但无论技术如何演进，扎实的设备基础与规范的试验操作，始终是获得可信赖试验数据的根本保障。
