绝缘钢纸、钢纸板、绝缘纸板、层压纸板等材料在电机、变压器、开关柜、电抗器、互感器等设备中承担槽绝缘、垫块、隔板、匝间隔离等功能。对其电气强度进行评价时，通常采用工频交流电压下的连续升压击穿试验、梯度升压试验或耐压试验，记录试样被击穿瞬间的电压值，再以击穿电压除以试样平均厚度得到电气强度，单位为kV/mm。
一、BDJC-50KV在绝缘钢纸检测中的定位

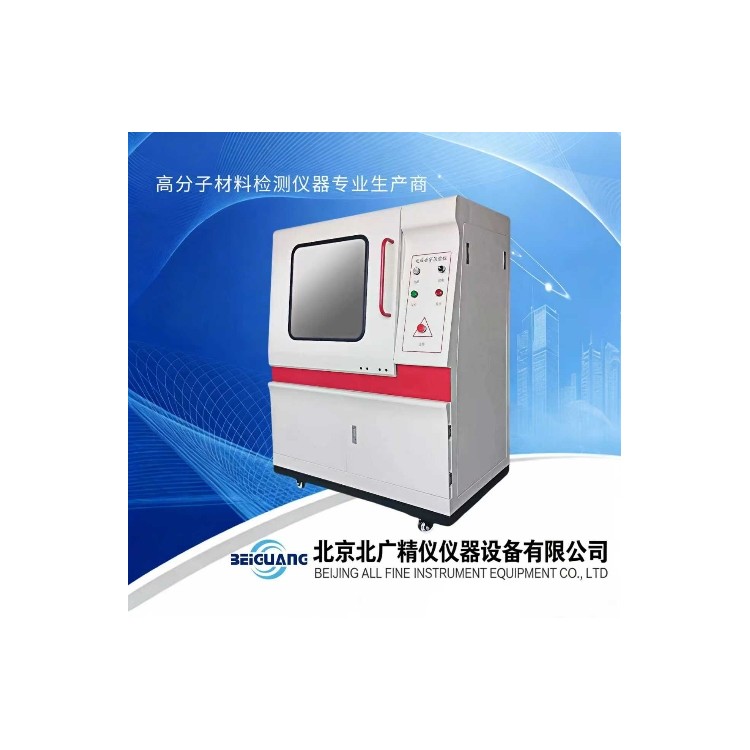

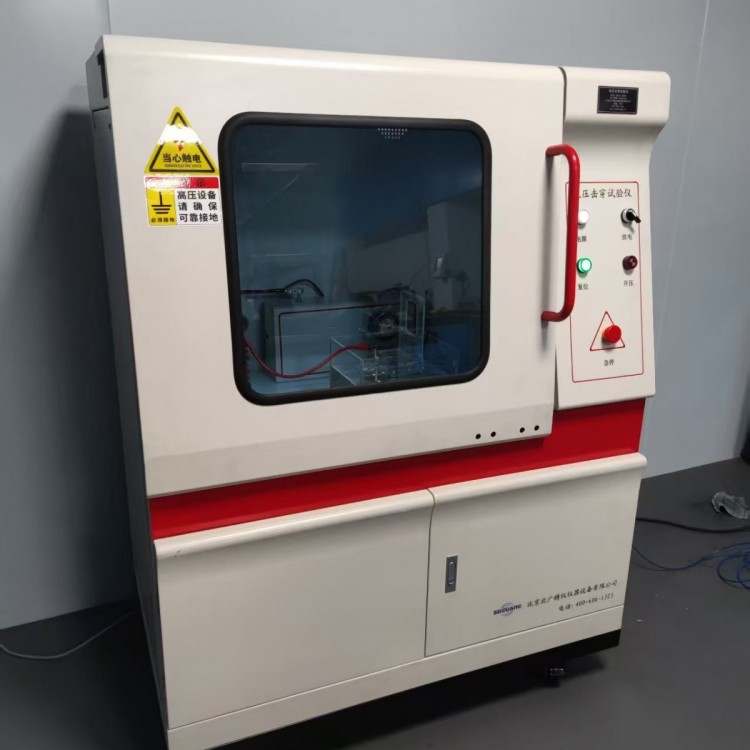

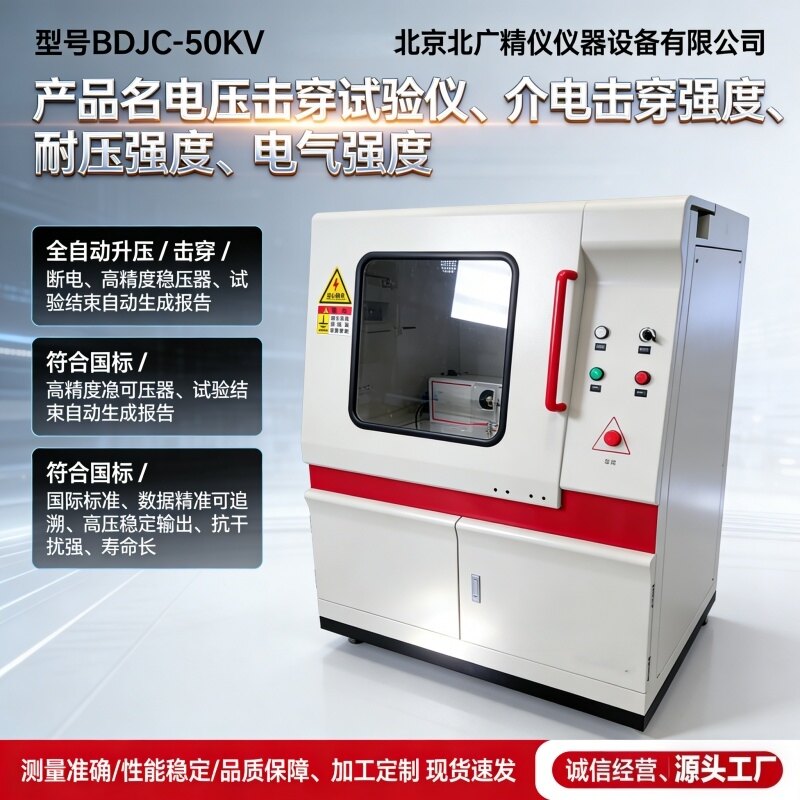

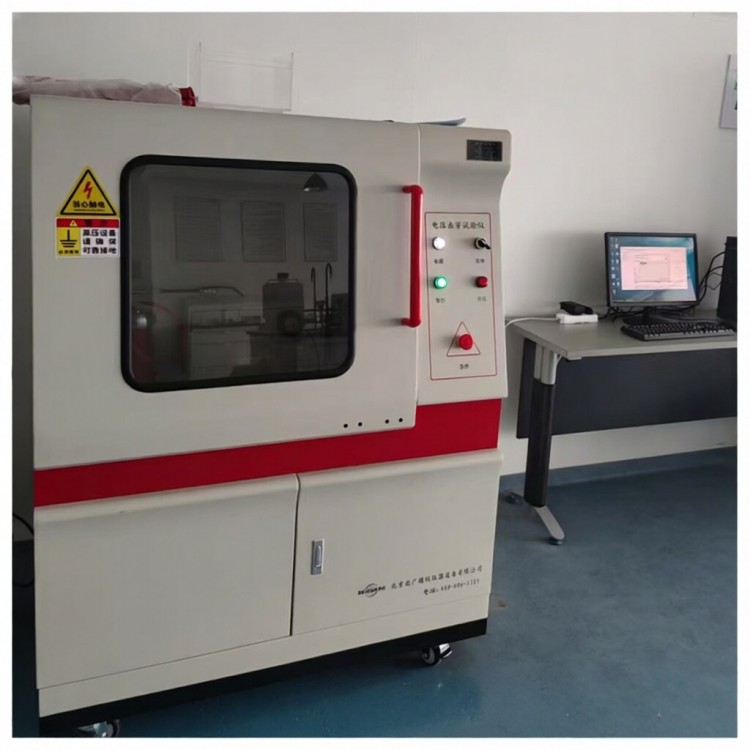

GB/T1408.1-2006绝缘钢纸电气击穿强度试验仪BDJC-50KV是一种以高压变压器、升压单元、西门子PLC控制单元、电压/电流采集单元和Windows测控软件共同组成的工频电压击穿试验设备。其最高输出电压为50kV，可在交流或直流条件下对试样施加连续均匀升高的电压，直至试样发生贯穿性击穿；也可在设定电压下保持一段时间，观察是否发生耐压失效或闪络。
绝缘钢纸与电绝缘纸板在结构上属于纤维压实类绝缘材料，吸湿性较强，内部若存在气隙、分层、杂质、局部疏松或受潮，会在工频电场中表现为局部放电、爬电、碳化通道扩展，最终形成击穿。BDJC-50KV通过0.1kV/s～5.0kV/s可调升压速率、电压/电流双重判击穿、自动放电、油浴与空气双介质适配等能力，使该类材料在接近实际使用条件下的电气强度可被重复测量。
需要说明，GB/T1408.1-2006《固体绝缘材料 电气强度试验方法 第1部分：工频下试验》后续已被GB/T1408.1-2016/IEC60243-1:2013替代，但2006版在不少老产品标准、企业内部规程、第三方报告模板中仍被引用。BDJC-50KV在电极尺寸、升压方式、击穿判据、试样预处理等方面与两版标准均有较高延续性，因此在文中以GB/T1408.1-2006为主要方法背景，同时提示2016版相关差异。
二、工频电气强度试验的基本原理
1、击穿与电气强度
在GB/T1408.1体系中，击穿电压指在规定的试验条件下，试样发生击穿时的电压值；电气强度则为击穿电压与两电极间距离的商，通常取试样厚度作为该距离。
公式为：
电气强度E = Ub / d
其中，E为电气强度，单位kV/mm；Ub为击穿电压，单位kV；d为试样在电极间的平均厚度，单位mm。
对绝缘钢纸而言，若3.0mm厚试样在油中击穿电压为45kV，则其电气强度约为15kV/mm。该指标消除了厚度差异带来的电压绝对值影响，可用于同牌号不同批次、不同压实密度、不同浸漆或不同干燥工艺钢纸板的横向比较。
2、击穿与闪络的区分
试验中出现试样表面沿空气或油面爬电、电极边缘起弧而未形成内部贯穿孔时，称为闪络；出现碳化通道、贯穿性小孔、明显烧焦通道时，才判为击穿。QB类电绝缘纸板方法中亦明确：出现碳化通道或试样内穿孔，表明发生击穿，否则按闪络处理并重新布置试样或调整介质条件。
为减少空气介质中的沿面闪络，绝缘钢纸、纸板类较厚试样多置于变压器油中试验；薄型试样亦可在严格控制湿度、距离、边缘圆角的空气箱中测试。
3、升压方式对结果的影响
GB/T1408.1规定了连续升压法与逐步升压法。BDJC-50KV支持的三种主模式为：
匀速升压：从零或某一初压开始，以恒定速率升至击穿；
梯度升压：每升一级保持若干秒或若干分钟，再升下一级，用于观察起始放电与耐受台阶；
耐压试验：升至预定电压后保持，超过设定时间未击穿则记为通过。
资料中提到，按IEC60243-1相关思路，升压速率选择宜使击穿发生在10s～20s区间附近，以平衡电压冲击效应与热累积效应；但实际钢纸、纸板试验常按产品标准指定速率，如0.5kV/s、1kV/s、2kV/s等，BDJC-50KV的0.1kV/s～5.0kV/s范围可覆盖该类要求。
三、BDJC-50KV的整机结构与工作链路
1、高压发生与升压单元
BDJC-50KV采用50kV级高压变压器，变压器容量3KVA，升压器容量2KVA，变压器变比1:500。调压环节采用无触点元件匀速升压，替代传统机械调压盘，以减少碳刷磨损、接触火花和升压抖动。采集端取自变压器0V～100V输出端的标准模拟量，再由PLC与测控软件换算为高压侧电压、电流曲线。
2、控制与采集核心
控制核心为西门子PLC及中央处理单元，负责升压指令、安全门连锁、过流判断、击穿锁存、自动归零、数据存储。软件运行于Windows平台，试验时可同屏显示电压-时间曲线或电压-电流曲线，击穿后锁存峰值电压，并支持将结果导出Excel、打印报告、按编号存档。
3、电极与试验箱
针对绝缘钢纸、纸板、纸类片状材料，设备通常配置GB/T1408.1用不等径电极：上电极直径25mm、高约25mm，下电极直径75mm、高约15mm，边缘倒圆半径3.0mm±0.2mm，两圆柱同轴安装，同轴误差不大于2mm；亦有等径25mm/25mm电极用于特定对比或薄膜、窄条材料的补充试验。
试验箱兼具空气试验舱与油浴槽功能，标配可拆装油浴装置。对钢纸、纸板吸湿试样，油中试验前需将试样、电极一同浸油、排气、恒温，避免从干燥环境取出后再吸潮或表面附着气泡。
4、无线与远程操作
设备支持232/485/网口及无线蓝牙控制。高压试验期间，操作人员在安全距离外通过无线发射器启停试验、读取曲线、接收报警，减少开门观察、靠近高压舱的人为风险。蓝牙控制距离资料标称可达1000米，实际受现场屏蔽、金属柜体、变压器磁场影响会有衰减，安装时应做短距离联调后再拉远使用。
四、性能参数
1、主机与电气容量
设备型号：BDJC-50KV
最高输出电压：50KV
变压器容量：3KVA
升压器容量：2KVA
工作电压：220V±10%的单相交流电压和50Hz±1%的频率
变压器变比：1:500
采集方式：变压器0-100V输出
2、控制与试验模式
控制方式：西门子PLC
试验方式：交流/直流试验
交流/直流下支持：1、匀速升压；2、梯度升压；3、耐压试验
升压装置：采用无触点元件匀速升压，淘汰前款机械调压
升压速度：0.1kV-5.0kV/s，软件内自由设定
耐压时间：软件设定，可大于10H
3、精度与判据
试验精度：≤1%
漏电流选择：0-150mA
击穿判断方式：电压/电流双重判断
击穿判断细分：高电压判断、漏电流判断
放电方式：试验结束自动放电
放电说明：实验结束自动放电，残余电荷经放电回路导入接地端
4、介质与环境适配
试验介质：空气/绝缘油
油浴装置：标配方便拆装的油浴装置
耐压环境：固体、液体介质测试
高温环境：高温油浴、高温空气环境可按试样要求定制
5、通讯与数据
硬件通讯控制接口：232/485/网口
控制模式：无线/有线可选
软件平台：Windows窗口操作平台
曲线显示：试验过程动态显示电压-时间或电压-电流曲线
数据导出：结果可导入Excel
报告：可自定义报告名称并打印
存储：内置中间数据库，试验数据按编号留存、查询
6、安全保护
门限位保护：安全门未关闭时无法升压
零电压复位：断电重启或异常中止后自动回零
终止电压保护：软件设定上限，超压自动终止并归零
高压机械限位：软件失控时由硬限位切断并归零
过流保护、短路保护、漏电保护、过压保护
击穿后跳闸、电压自动回零、残余放电
五、绝缘钢纸试样制备与预处理
1、试样尺寸与厚度
绝缘钢纸、电绝缘纸板做垂直于表面工频击穿试验时，常用圆片或方片。采用25mm/75mm不等径电极时，试样直径或边长应大于75mm电极外缘一定余量，资料中多要求不小于100mm或按“未与电极接触部分试样半径避免周围媒质局部放电”控制；方片可取100mm×100mm、120mm×120mm或300mm×300mm，后者见于QB电绝缘纸板方法。
厚度方面，GB/T1408.1对超过3.0mm的板材可单面加工至3.0mm±0.2mm后试验，高压电极置于未加工面；绝缘钢纸若本身为1.0mm、1.5mm、2.0mm、3.0mm商品板，可直接夹持，不宜再切削破坏层压结构。
2、表面与边缘
试样应平整、无气泡、无分层、无碳痕、无金属压痕、无油污。边缘用细砂纸轻修毛刺即可，不可把边缘倒圆到改变有效电场区域。与电极接触的两面应尽量平行，钢纸若翘曲，应在电极架上用均匀小压力压平，但不能压出新的微裂纹。
3、厚度测量
取试样中心1点、距边缘10mm处2点，共3点测厚，取算术平均值为d。厚度计压强控制约0.7N/mm²±0.1N/mm²，避免软质吸湿钢纸被压薄；薄于0.1mm的钢纸薄膜化试样可用非接触测厚补充。
4、预处理
普通钢纸、纸板在23℃±2℃、相对湿度50%±5%环境中调节24h以上。吸湿性强的低密纸板、未浸漆原纸钢板，可延长至48h。若做油中试验，参考QB电绝缘纸板方法：试样先在105℃±2℃烘至恒重或真空干燥，再于90℃左右预热变压器油中浸没不少于24h，冷却至20℃±5℃后在油内装电极，浸油至试验结束前不得暴露于空气。
六、电极系统与装样要点
1、25mm/75mm不等径电极
该电极用于板材、纸板、纸、织物、薄膜等垂直于表面试验。上电极25mm圆柱自重加压或经低弹性夹具加压，下电极75mm圆盘接地并兼作承样台。边缘R3圆角用于缓和边缘电场集中；同轴误差超差会使击穿点偏向一侧、厚度方向不垂直，结果离散增大。
2、25mm/25mm等径电极
在两电极可作到1mm内对中的专用架中，也可采用等径25mm电极。等径场在中心区更对称，适合做同批钢纸不同面、不同方向的对比；但不等径25/75仍是QB电绝缘纸板、GB/T1408.1常规引用的主配置。
3、6mm棒电极
对钢纸窄条、小垫片、局部取样，可用两根直径6mm±0.1mm金属棒垂直夹样，一上一下，试样夹在两棒端面之间。此方式电场较强、边缘效应小，但试样有效面积也小，代表性与大电极不同，报告应注明电极型式。
4、装样与排气
油浴试验时装样后静置10min以上，轻敲电极架或油槽壁助气泡上浮；若试样有微孔吸藏气泡，可适当延长浸油真空处理。空气试验时，钢纸表面水滴、指印、纤维浮毛都可能成为局部放电起点，需用无水乙醇轻擦、干燥后再升压。
七、BDJC-50KV常规试验操作流程
1、开机前检查
确认设备独立接地、接地电阻不大于4Ω；高压舱门闭合机构、安全门磁开关正常；油槽无积水、无旧油混入新油；电极表面用无水乙醇擦净，锈蚀或麻点用细砂纸顺圆周打磨；试样编号、厚度、批次、预处理条件已登记。
2、软件新建试验
进入Windows测控软件，新建试验编号，选择标准：GB/T1408.1-2006；选择交流工频；选择方法：连续升压；输入升压速率，如2kV/s；输入终止电压，如50kV；输入漏电流上限，如10mA或20mA；输入试样厚度、直径、环境温度、湿度、操作者。
3、升压与击穿锁存
关好高压门，点启动。电压从0开始匀速上升，界面同步绘制U-t曲线。试样击穿瞬间电压突降、回路电流超阈，PLC执行双重判据锁存峰值，蜂鸣报警，高压自动回零，放电继电器动作。软件记录Ub、击穿时间、电流尖峰、曲线片段。
4、取样与复测
开舱前等放电完成灯灭、接地杆确认搭接。取出试样观察是否有贯穿孔、碳管、焦痕。同一批钢纸至少取5个有效试样，剔除因边缘闪络、气泡附着、装样偏移导致的异常值后取平均电气强度；若产品标准规定3个试样，则按3个有效值平均并报极差。
5、清场与归档
每批结束清空油面浮纤、碳渣；打印报告或U盘/网口导出CSV；按“编号-材料-厚度-介质-速率-日期”命名归档，便于年度趋势比对。
八、结果计算与报告写法
1、单层板计算
E = Ub / d
例：绝缘钢纸厚2.0mm，油中50kV下连续升压2kV/s，5个试样Ub分别为38.2、36.9、39.1、37.4、35.8kV，平均37.28kV，则E≈18.6kV/mm。
2、浸漆或多层复合钢纸
若钢纸表面有薄浸漆层、粘贴薄膜、涂覆层，击穿可能在界面发生。报告不宜简单写“钢纸电气强度”，而应写“XX绝缘钢纸/环氧浸渍复合试样，总厚d，击穿位于钢纸-漆层界面或漆层侧”，以利工艺改进。
3、报告字段建议
参照BDJC-50KV软件字段与GB/T1408.1要求，报告可含：试验单位、送检单位、试样名称、牌号、批号、尺寸、平均厚度、预处理、试验介质、电极型式、升压方式、升压速率、终止电压、漏电流设定、环境温度、相对湿度、各试样Ub、平均Ub、电气强度、击穿形貌、标准依据、设备型号BDJC-50KV、校准有效期。
九、影响绝缘钢纸击穿强度的因素
1、含水率
钢纸、纸板为纤维素压实体，吸水后介电常数与损耗上升、局部放电起始电压下降。同一批压板在受潮后油中电气强度可明显下降，因此来料验收应把“烘干前后击穿对比”作为辅助判据，而非只测到货态。
2、压实密度与层数
高密度钢纸气孔少、油难渗入，内部气隙少；低密度板孔隙多，残存微气隙在场强下先电离再扩展为树状碳化通道。BDJC-50KV在50kV内可区分出同厚度不同密度板的击穿平台差异。
3、升压速率
速率过快偏重反映“电击穿”瞬时耐受；速率过慢使介质发热、焦耳损耗累积，偏重反映“热-电联合失效”。钢纸导热差，厚板在5kV/s与0.5kV/s下结果可能拉开，故报告必须写清速率。
4、介质
空气中厚钢纸板易先闪络，使测得电气强度偏低且重复性差；油中试验抑制沿面放电后更接近体积击穿。QB电绝缘纸板方法中，0.5mm～3.0mm纸板多要求在油中测，0.1mm～0.4mm薄纸板可在空气中测，该划分可用于BDJC-50KV方法卡编写。
5、电极污染
旧击穿碳粉粘在75mm下电极凹坑中，若未打磨干净，下一试样会在同一点提前起弧。建议每台班结束用酒精+棉布清电极，每50次击穿后用细砂纸环抛一次并脱脂。
十、BDJC-50KV与GB/T1408.1-2006/2016的对应
BDJC-50KV不是标准本身，而是满足该标准方法条件的试验装置之一。其对应点包括：
工频50Hz±1%电压输出，覆盖GB/T1408.1工频试验主条件；
连续升压、逐步升压、耐压三类模式覆盖标准主要程序；
25/75mm、25/25mm、6mm棒电极覆盖板状、纸、窄条试样电极要求；
电压/电流双判据与自动锁存，满足击穿电压记录要求；
空气、绝缘油双介质，满足防闪络与体积击穿判别。
2016版相对2006版在术语、IEC60243-1等同采用、部分预处理细节上有更新，但不改变BDJC-50KV在上述硬件能力上的适用性；若客户审厂或CNAS报告要求写“GB/T1408.1-2016”，设备方法卡可直接迁移，只需把标准号与引用条款替换。
十一、周期校准与设备维护
1、月度自校
用标准分压器或送检合格的高压探头，在10kV、20kV、30kV、50kV点比对BDJC-50KV显示值与标准值；偏差超±1%或接近临界时停用并送校。用无感标准电阻或校准电流源核查漏电流通道0-150mA分段线性。
2、年度计量
连续使用12个月，送具资质的计量机构对输出电压、升压速率、变压器变比、采集0-100V、PLC计时、门连锁、自动放电残压做整检。校准证书与SOP、原始记录同盒归档。
3、油浴维护
试验变压器油每3-6个月做一次击穿电压、水分、酸值检查；油色发黄、碳悬浊物多、击穿值下降明显即过滤或更换。不同牌号绝缘油、硅油不混用，换油后空槽做一次50kV空载升压确认无气泡放电。
4、电极保养
不锈钢电极优于黄铜之处在耐弧蚀；但若已出现深坑、棱边毛刺，应车削修复至R3±0.2mm与原直径公差内，不可用锤击或焊补后直接上机。
十二、常见异常与处理
1、未到预计电压即跳
多为试样边缘毛刺、表面水滴、油中气泡、电极碳疤引起局部放电扩展。处理：重做边缘、延浸油时间、清电极、降升压速率复测1次确认。
2、电压到顶不击穿
检查是否为薄钢纸在空气中小电极场强不足、或试样实际介电强度高于50kV/mm；可换油中、换不等径电极、或改用100kV级设备对比。BDJC-50KV本身上限50kV，不宜把“未击穿”硬算成50kV/mm以上，应写“50kV下通过，未测得击穿”。
3、曲线无电流尖峰只有电压跌落
可能电流通道屏蔽线松、漏电流阈值过大。核查0-150mA设置、PLC模拟量零点、穿心CT插接；用校准源注入10mA看是否响应。
4、无线遥控失灵
先短距1m内重连，排除高压启动后电磁噪声；再查蓝牙发射器电池、USB/串口基站驱动、软件“无线模式”勾选；长距离穿金属墙场景改有线232/网口控制。
十三、在钢纸产业链中的使用场景
1、钢纸原板厂出厂检验
按厚度档每批抽若干张，裁圆片做油中电气强度，作为“工频击穿强度合格”出厂依据，配合吸油率、密度、抗拉、收缩率形成材料卡片。
2、电机厂来料验收
入厂钢纸槽楔、垫片不只看供应商报告，用BDJC-50KV复测同批3-5点，防止运输受潮、包装破损、混批导致槽内耐压不足。
3、维修与故障反查
旧电机拆下烧痕钢纸，取未碳化邻域做击穿对比新料，若残样电气强度仍接近新料，则故障偏电流过载；若整体大幅下降，则偏原始绝缘裕度不足或长期湿热老化。
4、浸漆工艺验证
同一钢纸浸酚醛、环氧、聚氨酯后分别测E，可筛掉使内部气隙增多、介电击穿下降的浸渍参数；BDJC-50KV的曲线回放能看出浸漆不良样在70%-80%Ub处先抖动后击穿的特征。
