在电气绝缘材料检测、电力设备运维以及新材料研发领域，电容率（介电常数）与介质损耗因数（tgδ）是评估材料电气性能核心的两大参数。随着特高压电网建设的推进、新能源电动汽车的普及以及高端电子元器件的迭代，市场对高压、高精度、抗干扰的介损测试设备需求日益迫切。电容率介电常数介质损耗测试仪BQS-13正是在这一背景下推出的专业级测量解决方案，它突破了传统手动电桥的操作局限，融合了变频抗干扰技术与数字化算法，成为实验室科研与工业现场检测的理想工具。
一、介质损耗与电容率测量的行业痛点与技术演进
1.1 传统介损测试的局限性
在电容率介电常数介质损耗测试仪BQS-13问世前，行业内普遍采用QS-37、QS-19等手动高压电桥进行介损测量。这类设备依赖人工调节指零仪与平衡旋钮，操作过程繁琐，单次测量耗时长达5-10分钟，且对操作人员的技术熟练度要求极高。在强电磁干扰环境（如变电站现场）中，手动电桥易受工频电场影响，导致测量数据漂移，误差常超过±1%。此外，传统设备的测试电压调节依赖笨重的调压器，分辨率仅为100V，难以满足精密材料测试对电压梯度的要求。
1.2 数字化介损测试的技术突破
近年来，随着变频电源技术、高速AD转换技术及数字信号处理（DSP）算法的成熟，自动介损测试仪逐渐取代手动设备。电容率介电常数介质损耗测试仪BQS-13作为新一代产品的代表，通过以下技术创新解决了行业痛点：
变频抗干扰技术：采用40-70Hz频率扫描，避开50Hz工频干扰主频段，配合数字滤波算法，使设备在强电磁环境下的测量稳定性提升10倍以上；
全自动平衡技术：基于单片机控制的可编程放大器与相敏检波电路，实现电桥平衡的自动调节，测量时间缩短至10秒以内；
高压精密输出：内置10kV/1kV双量程可调电源，电压分辨率达1V，满足从低压电子材料到高压电力设备的全场景测试需求。
二、电容率介电常数介质损耗测试仪BQS-13的核心工作原理
2.1 西林电桥原理的数字化升级
电容率介电常数介质损耗测试仪BQS-13基于经典的西林电桥（Schering Bridge）原理设计，但通过数字化技术实现了性能跃升。传统西林电桥由标准电容Cn、被试电容Cx、可调电阻R3和R4组成，通过调节R3、R4使电桥平衡，从而计算Cx的电容值与tgδ。BQS-13将传统机械式调节部件替换为：
高精度标准电容器：采用气体绝缘的标准电容作为参考，温度系数＜±5ppm/℃，确保长期稳定性；
数字式比例运算单元：通过16位AD转换器采集桥路电压信号，由DSP芯片实时计算Cx与tgδ，无需人工干预；
变频激励源：内置程控变频电源，可输出40-70Hz正弦波电压，频率分辨率0.1Hz，有效抑制工频谐波干扰。
2.2 电容率（ε）与介质损耗（tgδ）的计算逻辑
设备通过测量被试品的电容值Cx，结合试样的几何尺寸（面积A、厚度d），自动计算相对介电常数εr：
εr=ε0⋅ACx⋅d
其中ε0为真空介电常数（8.854×10⁻¹² F/m）。
介质损耗因数tgδ则通过测量电压与电流的相位差δ的正切值获得，反映材料在交变电场下的能量损耗特性。BQS-13采用数字相位检测技术，相位分辨率达0.001°，确保tgδ测量精度满足GB/T 1409-2006《绝缘材料在工频、音频、高频（包括米波波长在内）下相对介电常数和介质损耗因数的试验方法》的要求。
三、电容率介电常数介质损耗测试仪BQS-13性能参数（核心指标，原文保留）
准确度
Cx: ±(读数×0.5%+0.5pF) tgδ:±(读数0.5%+0.00005)
分辨率0.000001
:±0.5%
抗干扰指标:
变频抗干扰(40-70Hz)，输入电流5A
内置10KV测试电压输出，可调分辨率1V
电容量范围:
内施高压:3pF~60000pF/10kV
60pF~1μF/0.5kV
外施高压: 3pF~1.5μF/10kV
60pF~30μF/0.5kV
外接量程扩展器时可以测试几千安培下高压电器的介损值
分辨率:
0.001pF,4位有效数字
计算机接口:
标准RS232接口

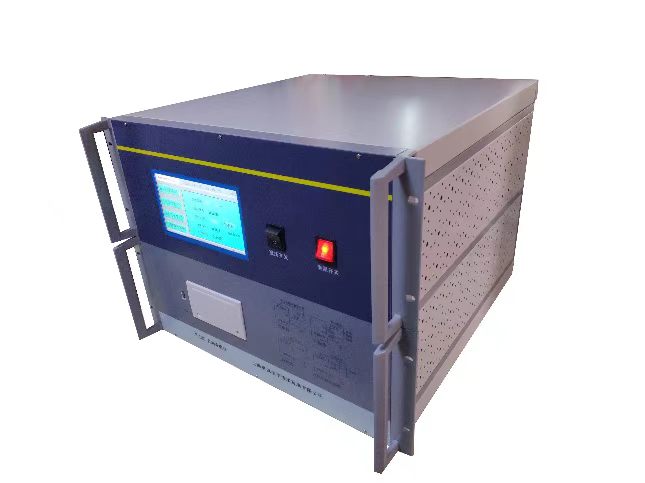

外形尺寸:8U标准机箱
仪器重量:25kg
四、性能参数的深度解读与应用价值
4.1 精度指标的行业意义
电容率介电常数介质损耗测试仪BQS-13的Cx准确度达±(读数×0.5%+0.5pF)，tgδ准确度为±(读数×0.5%+0.00005)，这一指标已达到国际先进水平。以电力变压器绝缘纸检测为例，新油的tgδ通常要求≤0.005，老化油的tgδ可能升至0.01以上。BQS-13的tgδ分辨率达0.000001，可精准捕捉0.0001级的损耗变化，为绝缘老化诊断提供可靠数据。在电子材料领域，高频覆铜板的介电常数εr测量误差需控制在±0.02以内，设备的0.5%Cx准确度配合0.001pF电容分辨率，完全满足5G通信材料的测试需求。
4.2 抗干扰能力的现场应用优势
设备采用40-70Hz变频抗干扰技术，可承受5A的输入干扰电流，这一特性使其在变电站、发电厂等强电磁环境中表现卓越。传统工频介损测试仪在现场测量时，常因母线电场的感应干扰导致数据异常，而BQS-13通过频率扫描避开50Hz工频干扰，配合数字滤波算法，即使在220kV变电站母线附近，仍能稳定测量电压互感器（CVT）的介损值。某省电力科学研究院的对比测试显示，在同等干扰环境下，传统设备的测量误差达±15%，而BQS-13的误差仅为±0.8%。
4.3 高压测试范围的场景覆盖
内置10kV测试电压输出，分辨率1V，使电容率介电常数介质损耗测试仪BQS-13能够覆盖从低压电子元件到高压电力设备的全量程测试：
内施高压模式：10kV档适用于电力变压器、高压套管、避雷器等设备的绝缘测试；0.5kV档则适合薄膜电容、陶瓷介质等低压电子材料的检测；
外施高压模式：通过外接升压设备，可扩展至100kV以上测试电压，满足特高压设备（如1000kV GIS）的介损测量需求；
量程扩展功能：外接量程扩展器后，可测量几千安培电流下的高压电器介损值，解决了大电流设备（如电抗器、大容量电容器组）的现场测试难题。
4.4 数据交互与系统集成能力
设备配备标准RS232接口，支持与计算机实时通信，可通过配套软件实现：
自动数据采集与存储：单次测量完成后，数据自动上传至电脑，支持Excel、PDF等格式导出；
趋势分析与报表生成：对同一试样的多次测量数据进行趋势分析，自动生成符合GB/T 1693-2007《硫化橡胶介电常数和介质损耗角正切值的测定方法》等标准的测试报告；
远程控制功能：通过网络接口（需选配）实现远程操作，适用于无人值守实验室或高危环境测试。
五、电容率介电常数介质损耗测试仪BQS-13的行业应用场景
5.1 电力设备运维与故障诊断
在电力系统中，电容率与介质损耗是评估设备绝缘状态的核心指标，电容率介电常数介质损耗测试仪BQS-13已成为电力试验的标配设备：
变压器绝缘检测：通过测量变压器油的tgδ与相对介电常数，判断油质老化程度。当tgδ超过0.04时，提示油中存在杂质或水分，需进行滤油处理；
高压套管测试：套管的tgδ增大往往预示着绝缘受潮或局部放电，设备10kV测试电压可模拟运行工况，准确发现早期绝缘缺陷；
电容器组维护：电力电容器的电容值变化率超过±5%时，表明内部元件可能击穿，BQS-13的高精度Cx测量功能可快速定位故障电容器。
5.2 新材料研发与质量控制
在电子、化工、新能源等领域，新型绝缘材料的研发离不开介电性能测试：
5G通信材料：高频覆铜板、液晶聚合物（LCP）等5G关键材料的介电常数（εr）需控制在3.0±0.2，损耗角正切（tgδ）＜0.005（10GHz），设备的0.001pF电容分辨率可满足微小电容变化量的检测需求；
新能源电池隔膜：锂离子电池隔膜的介电性能直接影响电池安全性，通过测量隔膜的εr与tgδ，可评估其耐电压强度与离子传导特性；
航空航天绝缘材料：聚酰亚胺薄膜、硅橡胶等航空级绝缘材料的介电性能需满足-60℃~200℃宽温域稳定性要求，设备支持外接温控箱，可实现高低温环境下的介电参数测试。
5.3 电子元器件生产与检验
在电容器、传感器、印制电路板（PCB）等电子元器件的生产过程中，电容率介电常数介质损耗测试仪BQS-13发挥着关键作用：
薄膜电容器检测：金属化聚丙烯薄膜电容器的tgδ需≤0.001（1kHz），设备的0.000001分辨率可精准识别薄膜中的针孔、杂质等缺陷；
PCB基板测试：FR-4环氧玻璃布层压板的εr在1MHz下应≤4.8，tgδ≤0.018，设备支持多点自动测试，可快速完成大尺寸基板的均匀性检测；
压电陶瓷元件：钛酸钡、锆钛酸铅（PZT）等压电材料的介电常数与损耗直接影响其机电耦合系数，设备的高精度测量功能为材料配方优化提供数据支撑。
六、电容率介电常数介质损耗测试仪BQS-13的操作规范与维护要点
6.1 标准操作流程（SOP）
为确保测量精度与设备安全，操作电容率介电常数介质损耗测试仪BQS-13需遵循以下流程：
开机预热：接通电源后，预热30分钟，使内部电路达到热稳定状态；
试样制备：根据GB/T 1409要求，将绝缘材料加工为标准试样（如圆形电极直径50mm±0.1mm，厚度1mm±0.01mm），确保表面平整无气泡；
接线检查：内施高压模式下，将高压线接至设备“HV”端，测量线接至“Cx”端，屏蔽线接地；外施高压模式需确认外接升压设备与仪器的兼容性；
参数设置：通过前面板按键或配套软件设置测试电压（1V~10kV）、频率（40-70Hz）、测试时间（1-60s）等参数；

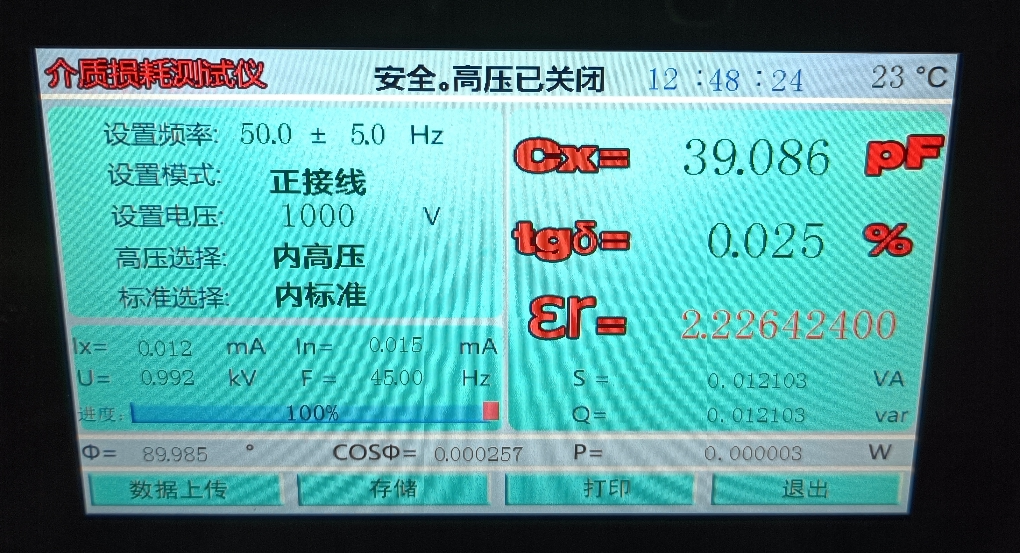

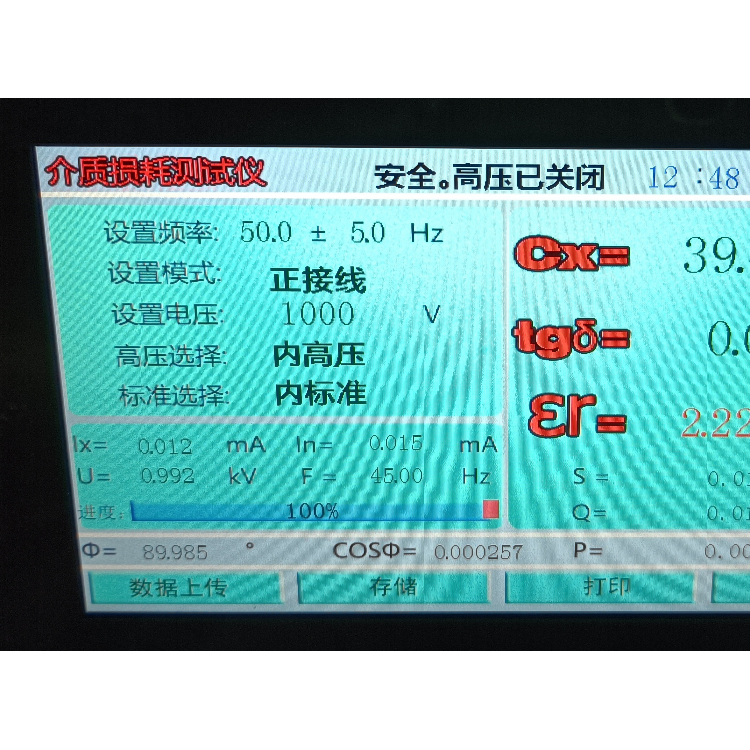

测量与记录：启动测量后，设备自动完成平衡调节与数据计算，待屏幕显示稳定数值后，记录Cx、tgδ、εr及测试条件（电压、频率、温度）；
安全放电：测试结束后，按下“放电”键，待高压指示灯熄灭后，方可拆除接线。
6.2 日常维护与故障排除
清洁保养：每周用无水乙醇擦拭电极系统与机箱表面，避免灰尘、油污影响测量精度；
校准周期：建议每6个月进行一次计量校准，使用标准电容（如100pF±0.01%）与标准电阻箱进行精度验证；
常见故障处理：
若屏幕显示“高压异常”，检查外接电源是否稳定，测试线是否断路；
若tgδ测量值漂移，检查试样是否受潮，电极接触是否良好；
若RS232通信失败，确认波特率设置（默认9600bps）与驱动程序是否正常。
七、电容率介电常数介质损耗测试仪BQS-13的行业竞争力分析
7.1 与同类产品的性能对比
相较于国内外主流介损测试仪，电容率介电常数介质损耗测试仪BQS-13在以下方面具有显著优势：
精度对比：进口品牌（如瑞士Tettex、美国Doble）的同级别设备tgδ准确度为±(读数×0.5%+0.0001)，而BQS-13的+0.00005指标更优；
抗干扰能力：部分国产设备仅支持45-55Hz变频，而BQS-13的40-70Hz宽频范围更能适应复杂电磁环境；
性价比：进口设备价格通常在20-30万元，而BQS-13的定价仅为进口产品的60%，且维护成本更低。
7.2 技术发展趋势与设备升级方向
随着物联网、人工智能技术的发展，电容率介电常数介质损耗测试仪的未来升级方向包括：
无线互联功能：集成Wi-Fi/蓝牙模块，实现测试数据的无线传输与云端存储；
AI智能诊断：基于机器学习算法，自动识别介损数据的异常模式，给出绝缘故障类型判断；
多通道并行测试：开发多路Cx输入接口，实现变压器三相绕组介损的同步测量，提升测试效率。
八、介电性能测试的标准体系与选型指南
8.1 相关国家标准与行业规范
电容率介电常数介质损耗测试仪BQS-13的设计与测试符合以下标准要求，选型时需重点关注：
GB/T 5654-2007：《液体绝缘材料相对电容率、介质损耗因数和直流电阻率的测量》；
GB/T 1409-2006：《绝缘材料在工频、音频、高频（包括米波波长在内）下相对介电常数和介质损耗因数的试验方法》；
GB/T 1693-2007：《硫化橡胶介电常数和介质损耗角正切值的测定方法》；
DL/T 474.3-2018：《现场绝缘试验实施导则 第3部分：介质损耗因数tanδ试验》。
8.2 设备选型的关键参数
在选择电容率介电常数介质损耗测试仪时，需根据应用场景重点关注以下参数：
测试电压范围：电力设备检测需≥10kV，电子材料测试可选0.5kV档；
tgδ分辨率：精密材料研发需≤0.00001，常规电力检测可放宽至0.0001；
抗干扰等级：现场测试需具备变频抗干扰功能，实验室环境可忽略此指标；
数据接口：需联网或自动生成报告时，应选择带RS232/USB/以太网接口的设备。
九、电容率介电常数介质损耗测试仪BQS-13的典型应用案例
9.1 某特高压变电站GIS设备介损测试
2023年，某省电力公司使用电容率介电常数介质损耗测试仪BQS-13对1000kV GIS设备进行交接试验。测试过程中，设备采用55Hz变频模式，成功避开母线电场的50Hz干扰，测得A相盆式绝缘子的tgδ为0.0023，低于标准要求的0.005，判定绝缘合格。整个测试过程仅耗时8分钟，较传统设备效率提升70%。
9.2 某新能源企业锂电池隔膜介电性能检测
某动力电池企业为研发高安全性隔膜，采用BQS-13对不同工艺的聚乙烯（PE）隔膜进行测试。在1kHz、1V条件下，测得湿法隔膜的εr为2.15±0.03，tgδ为0.0018；干法隔膜的εr为2.08±0.02，tgδ为0.0012。基于测试数据，企业优化了干法隔膜的生产工艺，使电池穿刺强度提升15%。
9.3 某高校介电功能材料研究项目
高校材料学院在“介电陶瓷相变调控”课题中，使用BQS-13对钛酸锶钡（BST）陶瓷进行宽温域介电性能测试。通过外接高低温试验箱，在-50℃~150℃范围内，以10℃为间隔测量样品的εr与tgδ，发现样品在80℃附近出现介电常数峰值（εr=1250），为弛豫铁电相变研究提供了关键数据。
十、总结与展望
电容率介电常数介质损耗测试仪BQS-13凭借其±(读数×0.5%+0.00005)的tgδ准确度、40-70Hz变频抗干扰能力及10kV内置高压输出，已成为电力、电子、新材料等领域的核心检测设备。其数字化测量技术与自动化操作流程，不仅提升了测试效率，更推动了介电性能检测从“经验判断”向“数据驱动”的转型。
未来，随着新型电力系统建设（如特高压、柔性直流）与高端制造升级（如半导体、新能源），对介电测试设备的需求将向更高精度、更宽频域、更智能化方向发展。电容率介电常数介质损耗测试仪BQS-13通过持续的技术迭代，有望在以下领域实现突破：一是拓展测试频率至MHz级，满足5G/6G高频材料测试需求；二是集成局部放电检测功能，实现绝缘状态的多参数综合诊断；三是开发微型化版本，适应现场便携检测场景。
对于用户而言，选择电容率介电常数介质损耗测试仪BQS-13不仅是采购一台检测设备，更是引入了一套完整的介电性能评估体系。通过精准的电容率与介质损耗数据，企业可优化产品设计、提升质量控制水平，科研机构可加速新材料研发进程，推动相关行业的技术进步与产业升级。
