一、概述与定义
高分子材料热变形维卡软化温度测定仪是用于评估非金属材料热性能的一种测试装备。该装备能够同时进行热变形温度测试与维卡软化点温度测试，在高分子材料研究领域和工业生产质量控制环节发挥重要作用。热变形温度是指在特定的弯曲负载条件下，试样随着温度升高而发生形变，当形变达到规定数值时所对应的温度。维卡软化点温度则是指在规定负荷与升温速率环境下，标准压针刺入试样表面，压入深度达到设定量时的温度。这两种测试手段是衡量塑料、橡胶、尼龙、电绝缘材料等产品耐热特性的常用方法。通过对这些温度参数的测定，可以为材料选型、配方优化、工艺调整以及产品验收提供数据参考。理解这些基本概念，有助于操作人员正确使用设备，也有助于试验数据的准确解读。
高分子材料包含塑料、橡胶、纤维、涂料等多个类别，其物理状态会随温度变化发生明显改变。在较低温度下，材料通常表现出刚性；随着温度上升，材料逐渐进入高弹态甚至粘流态，力学性能随之下降。热变形温度和维卡软化点温度正是反映这一转变过程的临界参数。不同种类的材料，其热转变行为存在差异，因此统一的测试标准与规范的测试流程显得尤为重要。该测定仪的设计初衷便是为实验室提供一种稳定、可靠的测试平台，使试验人员能够在受控条件下获取可重复的数据。
二、测试原理解析
热变形温度测试基于弯曲负载下的形变原理。试验时，将标准尺寸的试样放置在两个支座上，形成简支梁结构。通过加载装置对试样施加一定的静态弯曲应力，使试样承受三点弯曲负载。随后，将试样连同加载装置一起浸入加热浴中，以恒定的速率升高浴温。随着温度上升，试样的刚性逐渐降低，弯曲挠度随之增大。当挠度达到标准规定的极限值时，此时温度计显示的温度即为该材料在给定负荷下的热变形温度。这一过程反映了材料在受力状态下抵抗热形变的能力。
维卡软化点测试则采用压入法原理。试验使用一个横截面积为一平方毫米的圆柱形平头压针，垂直作用于试样表面。压针上施加固定的负荷，包括A法负荷与B法负荷两种选择。试样置于加热浴中，浴温按标准要求的速率匀速上升。在热和力的共同作用下，压针逐渐压入试样内部。当压入深度达到一毫米时，所对应的温度即为维卡软化点温度。该参数主要反映材料在特定条件下的软化特性，常用于热塑性塑料的耐热性评价。
两种测试方法均依赖对温度、负荷和形变量的同步监测。温度控制系统负责维持加热介质的升温速率稳定，变形测量装置实时反馈试样的形变位移，负荷系统保证施加力的恒定。只有当这三个要素均处于受控状态时，测试结果才具备可比性。因此，测定仪在结构设计上需要兼顾温度均匀性、机械稳定性和测量准确性。
三、适用范围与行业应用
该测定仪主要面向非金属材料的热性能测试，适用的材料种类涵盖塑料、橡胶、尼龙、电绝缘材料等。在塑料工业中，无论是热塑性塑料还是热固性塑料，均可借助该设备进行耐热等级评定。橡胶制品虽然通常以玻璃化转变温度作为主要指标，但在某些特殊配方研究中，维卡软化点测试也能提供补充信息。尼龙等工程塑料因其较高的使用温度要求，热变形温度测试成为常规检测项目。电绝缘材料如环氧树脂、酚醛树脂等，其耐热性能直接关系到电气设备的运行安全，该测定仪为此类材料的质量控制提供了有效手段。
在化工生产企业中，该仪器可用于原材料进厂检验、生产过程监控以及成品出厂检测。通过建立企业内部的质量控制标准，能够及时发现批次间的性能波动，减少质量风险。在科研机构里，研究人员利用该设备探索新型高分子材料的合成与改性，分析填料、增塑剂、交联剂等对材料耐热性能的影响规律。在大专院校的教学实验中，该仪器帮助学生直观理解高分子物理课程中的热转变概念，培养材料测试的基本技能。此外，该设备还适用于管材、管件、板材、薄膜等多种型材的测试，只要试样制备符合相关标准的规定尺寸与形状要求。
四、相关标准与技术条件
该仪器的设计与制造参考了多项国内外标准，确保测试结果的可比性与准确性。以下对这些标准进行逐一说明。
GB/T1633《热塑性塑料软化温度(VST)的测定》规定了热塑性塑料维卡软化温度的测定方法。该标准详细说明了试验设备的要求，包括加热浴、压针、负荷砝码、测温装置等。对于试样，标准明确了尺寸规格与制备方法。试验步骤中规定了升温速率的选择、压入深度的判定以及结果的计算方法。该标准是国内塑料行业进行维卡软化点测试的纲领性文件。
GB/T1634《塑料弯曲负载热变形温度试验方法》描述了塑料在弯曲负载下热变形温度的测定程序。标准中定义了两种类型的试样放置方式，并给出了不同厚度试样对应的负荷计算公式。标准还对跨距、升温速率、终点变形量等关键参数作出了具体规定。该标准为热变形温度测试提供了统一的技术依据。
GB8802《硬聚氯乙烯(PVC-U)管材及管件维卡软化温度测定方法》专门针对硬聚氯乙烯管材及管件的维卡软化温度测试。由于PVC-U材料在建筑排水、给水系统中应用量大，该标准对试样截取位置、试验条件等作了细化规定，以适应管材产品的特殊性。
ISO75《塑料负荷变形温度的测定》是国际标准化组织发布的标准，被多个采纳。该标准分为多个部分，分别针对不同材料与试验条件。其核心内容与GB/T1634相似，但在某些细节上存在差异，例如负荷的表示方法、变形量的计算等。
ISO306《塑料维卡软化温度的测定》同样是国际标准，与GB/T1633在技术内容上基本一致，为全球范围内的数据互认提供了基础。
ISO2507《热塑性塑料管材和管件维卡软化温度的测定》专门适用于管材和管件产品，与GB8802形成对应关系。
遵循上述标准，能够保证测试过程的规范性，使不同实验室、不同时间段获得的试验数据具有可比性。操作人员在进行试验前，应当仔细阅读并理解所执行标准的具体条款，避免因操作不当导致结果偏差。
五、性能参数
1.电源:AC220V±10% 20A 50Hz
2.温度范围:室温--300℃
3.升温速度:A:12±2℃/6min B:5±1℃/6min
4.试验大负荷:A速度时为10N±0.2N B速度时为50N±1N
5.变形测量范围:0--1mm
6.变形测量误差:0.01mm
7.加热介质:甲基硅油
8.加热功率:4Kw
9.冷却方式:150℃以上自然冷却 150℃以下水冷或自然冷却
10.外型尺寸:720mmx700mmx1380mm
11.大温度误差:±1℃
12.大加热功率:≤4500 W
13.重量:180Kg
六、仪器构造与组件功能

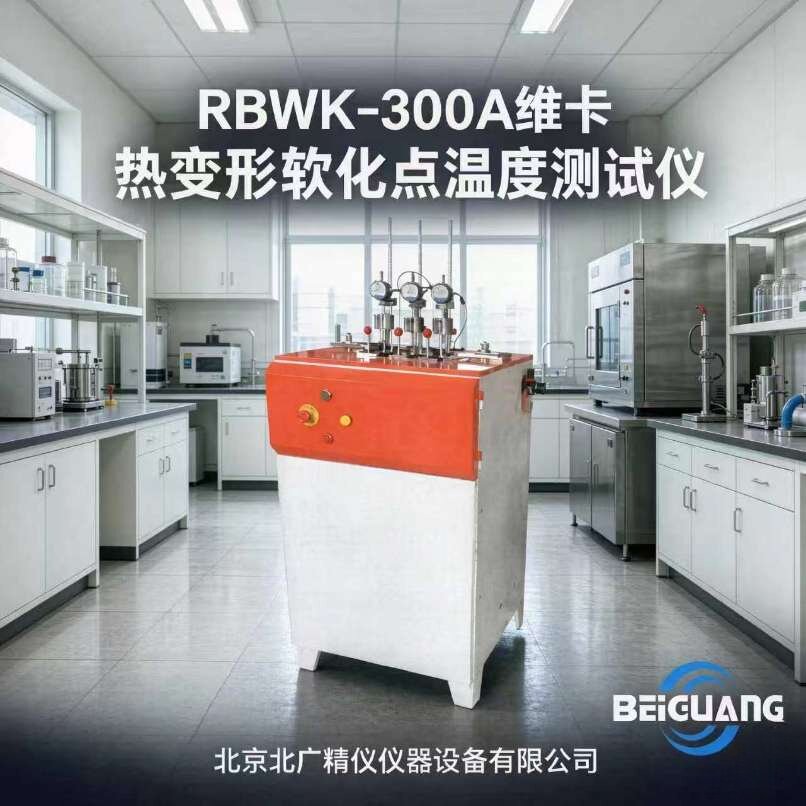

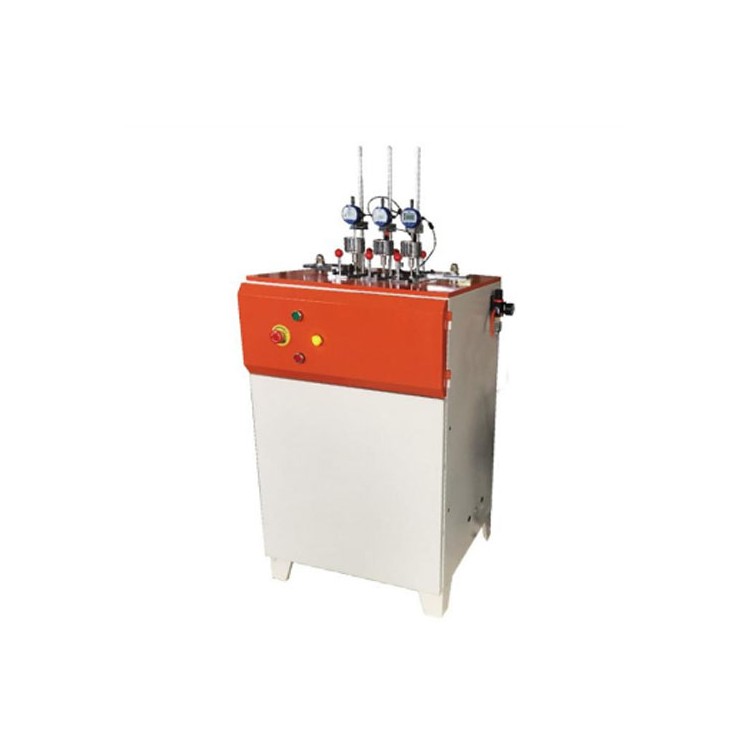

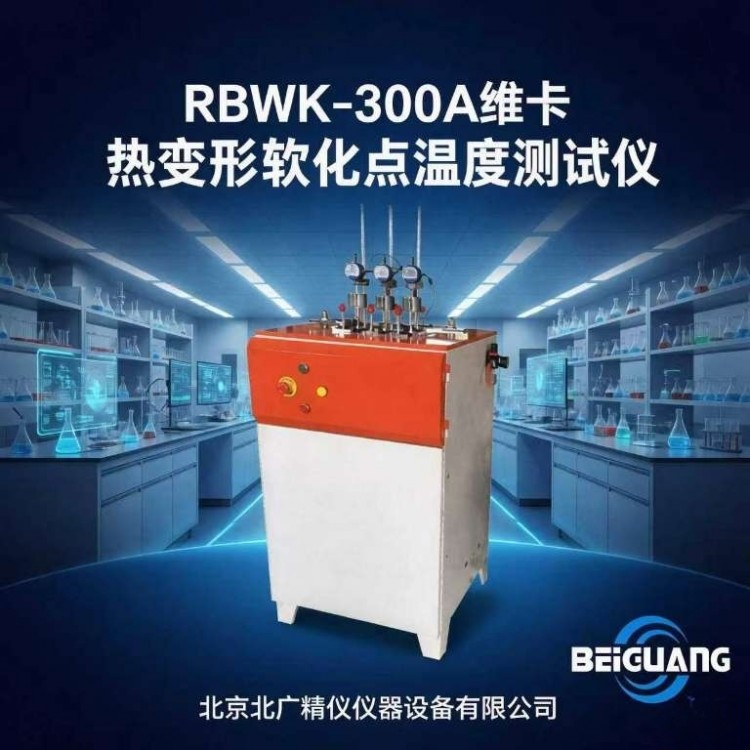

试验主机是整套装置的核心，包含机架、试样架升降机构、油箱等部分。机架采用金属材料制成，保证整体刚性，在试验过程中不会发生晃动。试样架升降机构采用电动或手动方式，能够将试样架平稳地抬出油面或降入油池中，便于操作人员装取试样。油箱用于盛放甲基硅油，容积设计需保证试样架完全浸没且油温均匀。
温度传感器通常采用铂电阻或热电偶，安装在油箱内靠近试样的位置，用于实时监测加热浴的温度。传感器信号传输至温控仪表，构成闭环控制回路，确保升温速率符合设定值。
光栅千分表共配置三块，分别对应于三个试验工位。千分表通过磁性表座或专用支架固定在机架上方，其测杆下端与砝码托盘接触，用于测量试样的形变位移。光栅式测量原理具有较高的分辨力，能够满足变形测量误差不大于零点零一毫米的要求。
热变形及维卡测头各配备三套。热变形测头为圆角压头，与试样接触部分为圆弧面，符合三点弯曲试验的加载要求。维卡测头为针型压头，端面为平面，横截面积符合标准规定。测头材质通常选用不锈钢或工具钢，经过热处理以提高硬度与耐磨性。
砝码组用于提供试验所需的负荷。根据标准要求，热变形试验的负荷需根据试样尺寸计算得出，维卡试验则直接采用固定负荷。A法对应负荷约为九点八一牛顿，B法对应负荷约为四十九点零五牛顿。砝码制作精度直接影响试验结果的准确性，因此需要定期校准。
搅拌电机带动搅拌桨叶旋转，促使油箱内的甲基硅油流动，消除温度分层现象。搅拌速度可通过控制盒上的旋钮进行调节，在高温阶段宜采用较慢速度以减少油液扰动，在低温阶段可适当提高速度以加快热量传递。
加热与冷却系统协同工作，实现温度的程序控制。加热管功率合计为四千瓦，能够在规定时间内将油温升至三百摄氏度。冷却方式则根据温度区间灵活选择，一百五十摄氏度以上依靠自然冷却，一百五十摄氏度以下可通入冷却水加速降温，也可继续采用自然冷却。
七、试验前准备与安装
试验环境的检查是第一步。仪器应安放在平稳、坚固的实验台面上，周围无强烈振动源与腐蚀性气体。实验室应具备良好的通风条件，以排出加热过程中可能产生的微量油雾。环境温度控制在合理范围内，避免过高或过低影响仪器电子元件的稳定性。
电源连接需严格按照性能参数中的要求进行。接入交流二百二十伏特、五十赫兹的电源，并确保线路容量不小于二十安培。仪器外壳必须可靠接地，以防止漏电事故。在接通电源前，检查电源电压是否与设备标称值相符，避免因电压异常造成设备损坏。
甲基硅油的加注量应适中，一般以浸没试样架上方约三十至五十毫米为宜。加油过多可能在升温时溢出，加油过少则可能导致加热管干烧。硅油牌号的选择应考虑其闪点与粘度，确保在最高试验温度下仍能保持稳定的物理化学性质。
根据预定的试验类型选择测头。热变形试验选用圆角压头，维卡试验选用针型压头。将选好的测头与负载杆紧固连接，防止在试验过程中发生松动或偏移。负载杆的导向部分应保持清洁并涂抹少量高温润滑脂，以保证其上下移动顺畅。
电气系统的初步检查包括：开启总电源开关，观察温控仪是否正常显示，搅拌电机能否启动并调速，加热指示灯是否受控。确认各部分功能正常后，方可进行后续的试样安装工作。
八、操作流程与步骤
试验前的载荷计算是确保数据准确的前提。对于热变形试验，需根据试样的宽度、厚度以及所选的弯曲应力值，通过公式计算所需施加的负荷质量。维卡试验相对简单，A法使用一千克砝码组合，B法使用五千克砝码组合。计算完成后，将相应的砝码摆放整齐备用。
搅拌电机的启动应在加注硅油并完成电气检查之后进行。打开电源开关，指示灯亮起，调节转速旋钮至合适位置。在室温下可先使用较快速度使油液混合均匀，待升温开始后根据油温变化适当调整。
安装试样时，先将试样架抬升出油面，避免在油中操作导致试样滑动或油液飞溅。热变形试样放置在两个支座上，注意试样的中部应对准压头位置。维卡试样则平放在平面上，确保压针能垂直作用于试样表面。放下负载杆，使压头轻轻接触试样，但不要施加过大预压力。
将试样架降回油池中，把计算好的砝码平稳地放置在托盘上。砝码必须放正，防止产生侧向分力影响变形测量。随后，将光栅千分表固定在支架上，调整位置使测杆下端与砝码托盘上表面接触，并预留二至五毫米的压缩余量。千分表的读数应处于量程中段，以便记录正负方向的变形。
升温速率的设定通过温控仪完成。共有两档可选，分别对应每小时一百二十摄氏度和每小时五十摄氏度。每次试验前，必须对千分表进行调零操作。轻轻旋动表盘或调节螺母，使指针指向零位附近，然后预置三至五分钟，待示值稳定后方可启动试验。
启动工作后，加热系统开始按设定速率升温。操作人员需密切观察温度变化与变形读数。当达到设定条件时，仪器可能发出提示音或自动停止加热。记录此时的温度值，即为该试样的测试结果。试验结束后，移开千分表及砝码，升起试样架，取下试样。操作过程中需注意防止试样或杂物掉入油池底部。
冷却过程可根据需要选择气冷、水冷或自然冷却。当油温降至安全范围后，关闭主机电源与搅拌电机电源，做好现场清理工作。
九、试验数据处理与分析
试验所得数据主要包括温度读数与变形量。对于热变形温度测试，标准通常规定当弯曲挠度达到零点二一毫米或零点三四毫米时作为终点，具体数值取决于跨距与试样尺寸。此时记录的温度计示值即为热变形温度。对于维卡软化点测试，终点判据为压针压入深度达到一毫米，对应的温度即为维卡软化点温度。
数据处理时，需对原始记录进行复核，剔除异常值。若同组试样的结果离散性较大，应检查试验条件是否一致、操作是否存在失误。最终结果以算术平均值表示，并注明试验条件，如负荷大小、升温速率等。
试验曲线的分析有助于深入理解材料的热行为。通过绘制温度-变形量曲线，可以观察到材料在不同温度阶段的刚度变化。某些材料在达到软化点前会出现明显的线性膨胀段，随后进入急剧软化段。曲线的斜率变化点有时被用来辅助判断材料的玻璃化转变区域。
十、设备维护与保养
日常维护的重点在于保持仪器清洁与功能正常。每次试验后，应及时清除试样残留物与油污，特别是压头与支座部位，防止污染物堆积影响后续试验。油箱内的甲基硅油应定期检查，若发现颜色变深、粘度增大或出现焦化物，应及时更换新油。换油时需排空旧油，油箱内壁清洗，然后加注新油至规定液位。
光栅千分表属于精密测量器具，应避免剧烈碰撞与过载冲击。使用完毕后，可将测杆松开，使其处于自由状态，以释放内部弹簧应力。长期不用时，应存放在干燥、无尘的环境中，并定期通电检查。
砝码表面应防止锈蚀，可涂抹薄层防锈油。取放砝码时应轻拿轻放，避免跌落导致质量改变或损伤工作面。
搅拌系统与升降机构的运动部件需定期润滑。搅拌轴密封处若有渗漏，应及时更换密封件。升降导轨应保持清洁，适当加注润滑油以保证升降平稳。
电气系统的维护包括检查接线端子是否松动、加热管绝缘电阻是否合格、温度传感器是否漂移等。建议每年至少进行一次全面校准，确保各项性能指标符合标准要求。
十一、常见问题与处理方法
温度显示异常可能由多种原因引起。若温度读数偏高或偏低，首先检查传感器是否损坏或接触不良。其次，校准温控仪的修正参数。若加热管局部烧毁，可能导致温度不均匀，需更换加热管。
变形测量误差过大通常与千分表有关。检查千分表是否归零正确，测杆是否卡滞，支架是否稳固。若千分表内部进入油污或灰尘，可能影响其灵敏度和准确性，需进行清洁或更换。
试样架升降不畅可能是由于导轨缺油、异物卡阻或电机故障。定期清理导轨并加注润滑油，可预防此类问题。若电机运转但升降机构不动，检查传动皮带或丝杆是否脱落。
冷却效率低下时，若采用水冷方式，需检查水路是否通畅、水压是否足够。若采用自然冷却，则需耐心等待，或改善实验室通风条件以加速散热。
试验结果重复性不好，除了上述设备因素外，还应考虑试样制备的一致性。试样尺寸偏差、表面平整度不足、内部存在气泡或杂质等，均会导致数据分散。因此，严格控制试样质量是获得可靠结果的基础。
十二、实验室建设与环境要求
实验室的选址应远离震源、热源和电磁干扰源。地面承重需满足仪器重量及操作人员活动的要求。电源布线应独立设置配电箱，并安装过流保护装置。通风系统可采用局部排风罩或整体换气方式，及时排除试验过程中产生的微量气体。
实验台的台面宜选用耐高温、耐腐蚀的材料，如不锈钢或陶瓷台面。台面尺寸应大于仪器底座，四周留有操作空间。仪器周围应避免堆放杂物，保持通道畅通，以便于维护和应急处理。
安全防护方面，实验室应配备干粉灭火器或二氧化碳灭火器，禁止用水扑救油类火灾。操作人员需穿戴防护手套、护目镜等劳保用品，防止烫伤或硅油接触皮肤。
十三、技术发展与应用展望
近年来，材料测试技术持续进步，热变形维卡软化点温度测定仪也在不断升级。计算机控制系统的引入，使得升温曲线可编程，数据采集自动化，减少了人为干预带来的误差。软件功能日益丰富，能够实现实时曲线显示、数据存储、报表打印等功能。
多工位设计提高了测试效率，一次可同时测试多个试样，适合大批量检测需求。新型传感技术的应用，如激光位移传感器替代传统千分表，进一步提升了变形测量的分辨力和稳定性。
远程监控与物联网技术的结合，使设备运行状态可实时上传至管理平台，便于实验室信息化管理。未来，随着人工智能算法的引入，试验数据的深度挖掘与智能诊断将成为可能，为材料研发提供更多有价值的信息。
十四、结语
高分子材料热变形维卡软化温度测定仪作为材料热性能测试的重要工具，其规范使用与妥善维护直接关系到试验数据的质量。操作人员应熟练掌握设备原理、标准要求和操作技能，注重日常保养与定期校准。通过科学合理的试验安排，该仪器能够为高分子材料的研究开发、生产质控以及应用推广提供坚实的数据支撑，助力材料科学与工程技术的进步。
