一、仪器基础概述
云母塑料是一类以云母粉作为核心填充相、高分子树脂作为连续基体复合制备而成的特种绝缘材料，依托云母材料极低的介损特性与优异的耐温性能，这类复合材料被大量应用于高压电机绝缘槽楔、航天航空机载设备绝缘构件、高频电子器件封装基体、新能源汽车动力系统绝缘支撑等核心场景中。云母塑料的介电性能稳定性，直接决定了下游装备在复杂工况下的运行可靠性，在材料配方迭代、量产批次质检、服役寿命评估等全流程环节中，精准完成云母塑料的介质损耗（tgδ）和相对介电常数（ε）参数检测，是把控材料品质的核心环节。
GB/T1409云母塑料介电常数测定仪BQS-13是一款专为实验室云母塑料类绝缘材料检测定制开发的高精度高压电桥，完全适配GB/T1409、GB5654等相关测试标准的要求，突破了传统的电桥测量方式，采用变频电源技术，利用单片机和现代化电子技术进行自动频率变换、模/数转换和数据运算，依托成熟的硬件架构与优化的软件算法，实现抗干扰能力强、测试速度快、精度高、全自动数字化、操作简便的使用特性。除适配云母塑料的测试需求外，仪器也可覆盖电力行业中变压器、互感器、套管、电容器、避雷器等设备的介电性能检测场景，同时也能满足其他各类绝缘材料的相关参数测试要求。
云母塑料的常规检测过程中，很多实验室都曾遇到过工频环境干扰导致的低介损数据跳变、多层复合结构样品测试结果偏差大、不同测如试人员操作引入的系统误差等共性痛点，BQS-13仪器从硬件架构设计到软件流程优化，都针对这些云母塑料测试场景下的常见问题做了针对性调整，适配不同测试经验的操作人员快速完成规范的介电性能检测，输出符合GB/T1409标准要求的有效测试数据。
这类检测需求在工业生产与科研场景中有着极强的刚性：云母塑料的介电常数参数直接决定了其在高频电路中应用时的信号传输延迟特性，如果不同批次材料的介电常数波动超过允许范围，搭载这类材料的电子器件就可能出现信号时序偏差，影响整机的运行稳定性；而介质损耗参数直接关联材料在高压交变电场下的发热特性，材料的介损过大时，长期运行过程中会出现内部热量累积，逐步引发绝缘老化甚至击穿故障，精准的介损检测是排查这类潜在风险的核心手段。BQS-13仪器就是贴合这类刚性检测需求开发的专用设备，为云母塑料的全生命周期性能管控提供可靠的技术支撑。
二、仪器适用场景详解
GB/T1409云母塑料介电常数测定仪BQS-13的适用场景覆盖多个和云母塑料研发、生产、质检相关的领域，不同场景下仪器的功能特性都能匹配对应的检测需求：
景为云母塑料材料研发实验室。在新型云母塑料的配方开发阶段，研发人员需要不断调整云母粉的填充比例、云母片的径厚比、偶联剂改性参数、基体树脂的固化工艺，每一项参数调整后，都需要精准复测材料的介电性能，以此判断优化方向是否达到预期。云母塑料普遍属于低介损材料，微小的配方调整都可能带来介损、介电常数参数的细微变化，仪器支持直接读取Cx、tgδ、ε三项核心参数，不需要人工进行复杂的换算计算，能够帮助研发人员快速获取多组对比测试数据，大幅缩短配方迭代的周期。除了常规的热固性云母塑料板材之外，仪器也支持云母增强聚醚醚酮、云母填充聚酰亚胺等新型热塑性云母复合绝缘材料的测试，覆盖不同品类改性云母材料的研发测试需求。很多这类实验室之前采用的传统电桥设备测试低介损样品时，数据波动能达到1e-4量级，根本无法捕捉配方调整带来的介损细微变化，更换BQS-13仪器之后，依托0.000001的介损分辨率，可以精准识别到参数的微小变化，为研发方向提供可靠的数据支撑。
第二类场景为云母塑料量产环节的出厂质检实验室。云母塑料的量产过程中，不同批次的原材料、混炼工艺、热压固化工艺都可能引入性能波动，按照GB/T1409标准的要求对每一批次产品抽样检测介电性能，是把控量产产品一致性的必要环节。BQS-13仪器的全流程自动测试模式，不需要操作人员反复手动调节电桥平衡，单次测试的全流程耗时大幅缩短，单台仪器单日可以完成数十组样品的检测，完全适配量产端的大批量抽样检测效率要求。仪器的大容量存储模块可以留存不同批次的测试数据，后续可以直接导出生成对应批次的质检报告，满足生产端的质量溯源管理需求。很多云母塑料生产企业之前的检测流程需要两名操作人员配合完成单组测试，现在仅需一名操作人员放置好样品、点击启动按键，仪器就可以自动完成全部测试流程，大幅降低了人力投入，也减少了人工操作失误带来的返工概率。
第三类场景为下游电气装备制造企业的入厂材料抽检环节。很多高压电机、高频电容器、航空机载电气设备的生产企业，会大量采购云母塑料作为核心绝缘构件的原材料，这类材料的入厂性能核验直接关系到装备的运行可靠性。很多企业的入厂质检实验室同时需要检测数十种不同品类的绝缘材料，不可能单独为云母塑料配置一台专用测试设备，BQS-13仪器除了云母塑料之外，还可以完成环氧绝缘件、绝缘纸、绝缘涂层等多种配套绝缘材料的介电性能检测，也可以直接完成整台互感器、电容器等电力装备的介损测试，一台设备覆盖多类检测需求，大幅提升了实验室的设备利用率。同时仪器完全符合GB/T1409的标准测试要求，输出的测试数据具备合规性，可以作为材料入厂验收的有效判定依据。
第四类场景为高校与科研院所的绝缘材料研究场景。很多电气学科、材料学科的实验室会开设复合绝缘材料性能测试相关的教学实验，BQS-13仪器的操作逻辑贴合GB/T1409标准的测试流程，学生可以通过操作仪器完整理解高压介损测试的基础原理，掌握云母塑料这类复合绝缘材料的介电性能测试规范，完成相关的教学实验任务。同时在纳米改性云母复合材料、可降解云母绝缘材料等前沿研究方向中，仪器的高精度检测能力可以为相关研究提供可靠的测试数据，支撑前沿新材料的性能表征工作。不少科研团队使用仪器完成了多篇相关的研究论文工作，依托稳定的测试数据得到了可靠的研究结论。
第五类场景为云母绝缘构件的在役老化评估场景。很多投入长期运行的高压电气设备内部的云母塑料绝缘构件，会在电场、温度、机械应力的联合作用下逐步出现老化，定期抽样检测老化后材料的介损与介电常数变化，是评估剩余服役寿命的核心手段。这类老化后的样品往往不是规则的标准试样，介电参数的变化范围较大，仪器的宽量程覆盖能力，可以适配不同状态的老化样品的测试需求，完成全生命周期的性能跟踪检测，为装备的运维决策提供数据支撑。很多电力研究院的材料老化实验室，都将这类仪器作为核心的绝缘老化性能表征设备，完成大量的在役设备绝缘评估项目。
第六类场景为第三方检测机构的绝缘材料委托检测场景。第三方检测机构日常需要承接不同客户送检的各类云母塑料相关样品，对检测效率、数据准确性、报告合规性都有极高的要求。BQS-13仪器支持测试数据的批量导出，配套通用的上位机软件可以快速生成符合检测规范的测试报告，完全适配GB/T1409标准的测试要求，输出的检测结果具备公信力，可以作为第三方检测报告的有效数据支撑，大幅提升了检测机构接样后的处理效率。很多之前使用传统设备完成一组云母塑料测试需要数分钟时间，现在依托仪器的自动测试能力，可以在短时间内完成多组样品的检测，有效提升了第三方检测机构的业务处理能力。
三、仪器标准测试相关适配说明
GB/T1409云母塑料介电常数测定仪BQS-13完全符合GB/T1409、GB5654等相关测试标准的技术要求，这些标准中明确规定了测量云母塑料这类绝缘材料介电性能的测试条件、电极配置、数据处理方法，仪器从硬件到软件都做了针对性适配：
首先是测试电压的适配。GB/T1409标准中针对不同厚度、不同击穿场强的云母塑料试样，给出了对应的测试电场强度要求，常规云母塑料的测试电场强度一般设置为1kV/mm，比如厚度1mm的样品就需要设置1kV的测试电压，厚度10mm的样品就需要设置10kV的测试电压。BQS-13仪器内置的高10KV测试电压输出，可调分辨率达到1V，可以精准设置任意符合标准要求的测试电压值，不需要额外外接电压调节设备，完全覆盖常规云母塑料试样的标准测试电压范围。
其次是测试频率的适配。GB/T1409标准中规定的基准测试频率为50Hz，同时也支持用户根据材料的实际应用工况选择其他测试频率，标准中也明确给出了工频干扰下的测试误差控制要求。BQS-13仪器采用的变频抗干扰技术，在40-70Hz的频率范围内可以任意设置测试频率，既可以选择标准要求的50Hz工频测试条件，也可以根据用户的实际需求设置为60Hz等其他常用频率，适配不同场景下的标准测试需求。
再者是电极系统的适配。云母塑料属于固体绝缘板材，按照GB/T1409标准的要求，这类材料需要采用三电极测试系统完成测试，消除样品表面泄漏电流对测试结果的影响，BQS-13仪器的CX信号采集端口完全适配标准三电极系统的接线要求，不需要额外配置信号转换模块，直接连接常规的三电极测试架就可以开展测试，仪器内置的软件逻辑可以直接完成介电常数的自动计算，用户只需要提前输入样品的厚度参数，仪器就可以直接输出的ε结果，完全符合标准中规定的介电常数计算方法，不需要人工代入公式计算，避免了人工运算带来的误差。
另外还有测试精度的适配。GB/T1409标准中对介损测试设备的精度要求明确规定，仪器的介损误差不能超过一定的限值，BQS-13仪器的tgδ精度达到±（读数×0.5%+0.00005），远超标准中对测试设备的精度要求，可以完全满足标准规定的A级测试精度需求，输出的测试数据完全符合标准的合规性要求。很多用户之前使用的老旧设备测试得到的介损数据误差过大，不符合GB/T1409的检测精度要求，得到的检测结果无法作为合规性判定的依据，更换BQS-13仪器之后，完全可以满足相关标准的检测精度要求，输出符合规范的有效检测数据。
很多实验室在按照GB/T1409开展云母塑料测试的过程中，经常会遇到测试数据复现性差的问题，同一个样品不同测试人员测出的结果偏差超出允许范围，本质原因大多是传统测试设备的抗干扰能力不足，受到实验室周边工频干扰的影响，测试结果出现随机波动。BQS-13仪器依托变频抗干扰的核心技术架构，可以在普通的非屏蔽实验室环境中，依然输出稳定的复现性优异的测试数据，不需要额外建设造价高昂的电磁屏蔽室，大幅降低了实验室按照GB/T1409开展云母塑料测试的硬件投入门槛。不少用户反馈，之前在普通实验室中测试低介损的云母塑料样品，同一样品连续测试五次得到的tgδ结果大偏差可以达到2e-4，根本无法判断材料的真实性能，使用BQS-13仪器之后，同一样品连续十次测试的介损结果偏差可以控制在5e-6以内，完全满足GB/T1409标准中规定的测试复现性要求。
四、仪器安全操作指引
任何涉及高压的检测操作，都必须将安全防护放在首位，GB/T1409云母塑料介电常数测定仪BQS-13的使用过程中，严格遵循以下安全操作要求，可以有效规避各类潜在风险，保障操作人员与设备的双重安全：
1、使用本仪器前一定要认真阅读完整的操作说明，全面熟悉所有操作步骤与风险提示，尚未掌握全部操作要点的人员不建议独立开展测试工作。
2、仪器的操作者应具备一般电气仪器的基础使用常识，了解高压测试的基础防护要点，避免误操作引发的安全隐患。
3、本仪器户内外均可使用，但应避开雨淋、腐蚀气体浓度过高、尘埃过浓、高温环境、阳光长时间直射的场景放置使用，这类特殊工况会加速仪器内部电子元件的老化，提升故障发生的概率，也可能带来额外的安全风险，大幅缩短仪器的使用寿命。
4、仪表应避免剧烈振动，仪器的搬运、移动过程中做好缓冲防护，放置在平整稳固的测试台面上使用，避免强烈振动导致内部精密采样电阻、标准电容等元件移位，引发参数偏移，影响仪器的测量准确度。
5、对仪器的维修、护理和调整应由专业人员进行，非专业人员不要随意拆解仪器的高压模块、信号采集模块等精密组件，避免造成设备损坏，也防止触电风险。
6、所有接线操作正式开始前，必须使用配套的接地电缆将仪器接地端子与实验室可靠接地系统完成连接，接地点的接触面要提前清理干净，去除表面的油漆、锈蚀层，保证接地接触电阻处于较低的水平，这是高压测试的基础安全保障步骤，不能省略。
7、由于测试过程中仪器会产生高电压，所有参与操作的人员必须完全严格遵守安全操作规程，设置明确的警示标识，防止无关人员接触高压部件和带电测试回路。直接负责操作仪器的人员必须完全熟悉高压测试线路布局与仪器操作要点，非相关人员要提前划定禁区，远离高压测试区域，测试过程中可以用警示带将高压测试部分围起来，避免误触风险。
8、仪器的调整、维护和检修操作，必须在整机断电的状态下开展，如果特殊场景下必须带电操作，操作人员要提前做好完善的绝缘防护，全程由熟悉仪器高压回路布局的专业人员完成操作，避免发生触电事故。
9、仪器的保险管损坏时，必须更换和原规格参数完全一致的保险管，不能使用不同规格的保险管替换，也不能直接将保险管位置短接使用，不符合要求的保险无法实现过流保护功能，会大幅提升仪器的运行风险。
10、如果仪器运行过程中出现异常故障，第一时间关闭仪器的电源开关，等待至少一分钟，让高压回路中的残余电荷完全释放完毕之后，再开展故障排查工作，防止未释放的残余高压伤害到排查人员。
仪器本身也内置了多重硬件级安全防护机制，首先是接地保护功能，如果仪器没有完成接地或者接地连接不良，仪器不会进入正常运行流程，不会输出高压，从硬件层面规避接地不良带来的安全隐患；同时仪器搭载了过流保护功能，当测试的云母塑料试样发生击穿短路时，仪器会快速切断高压输出，不会出现大电流损坏设备的情况，既保护操作人员的安全，也降低了试样意外故障对仪器本身的损伤概率。很多用户之前使用的老旧介损电桥没有这类自动保护机制，试样击穿后很容易连带烧毁仪器内部的核心元件，维修成本很高，BQS-13仪器的多重保护机制大幅降低了这类意外故障的维修概率，提升了设备的运行稳定性。
五、仪器核心性能特性详解
GB/T1409云母塑料介电常数测定仪BQS-13在设计阶段就围绕云母塑料这类低介损固体绝缘材料的测试需求，做了大量针对性的优化工作，核心的性能特性主要包含以下内容：
1、仪器采用傅立叶变换数字滤波技术完成电容、介质损耗等参数的测量，测试结果精度表现优异，可以轻松实现全流程的自动化测量。傅立叶变换数字滤波算法可以精准分离出叠加在有效测试信号上的各类杂波分量，针对云母塑料这类介损值通常处于1e-3甚至更低量级的样品，可以有效剔除杂波信号对介损测试结果的干扰，让得到的测试数据完全贴合云母塑料材料的真实介电特性。很多传统的模拟式介损电桥没有这类数字滤波功能，测试低介损样品时很容易受到杂波影响，得到的介损结果虚高，无法反映材料的真实性能，BQS-13依托数字滤波技术可以很好地解决这类痛点，为低介损云母样品的测试提供可靠的支撑。
2、仪器采用变频技术消除现场50Hz工频干扰，即使周边存在较强的电磁干扰，依然可以测得稳定可靠的测试数据。很多常规实验室周边分布着大量大功率电气设备，工频干扰信号很容易通过供电线路传导、空间辐射等方式串入测试回路，传统定频测试的电桥很容易被固定50Hz的工频干扰信号影响，出现数据持续跳变的问题。BQS-13的变频测试模式可以错开固定50Hz的工频干扰频段，不需要用户额外搭建造价高昂的电磁屏蔽室，就可以在常规实验室环境下完成云母塑料的稳定测试，大幅降低了测试的硬件环境门槛。不少用户反馈，之前他们的实验室周边有大功率的电机设备运行，传统介损电桥根本无法正常完成低介损云母样品的测试，更换BQS-13之后，即使大功率电机处于运行状态，仪器依然可以输出稳定的测试数据，完全满足日常检测需求。
3、仪器搭载全触摸液晶显示器，操作流程直观简单。超大的全图形操作界面会完整展示测试过程的每一个步骤状态，所有操作都可以通过触屏点击完成，操作人员不需要经过长时间的专业培训就可以快速上手。相比传统物理按键的介损电桥，彩色触屏界面会实时显示当前的测试电压数值、测试频率、剩余测试时长等关键信息，即使是接触这类设备的操作人员，也可以跟着界面提示一步步完成全部测试流程，大幅降低了操作门槛，也减少了误操作的概率。
4、仪器内置了高精度日历芯片与大容量存储模块，可以随时保存检测结果，后续也可以随时调取查看历史记录，还可以直接打印输出。当前的测试时间和每一条存储记录的时间都可以显示和打印，针对云母塑料这类需要长期留存测试报告的检测场景，用户可以将不同批次的试样按编号存储在仪器内部，后续需要回溯测试数据的时候，不需要连接外部设备就可以直接在仪器屏幕上查询对应的历史记录，十分便捷。很多传统的介损设备存储容量很小，仅能存储十余组历史数据，完全无法满足量产质检场景下的大批量测试数据留存需求，BQS-13的大容量存储模块可以存储上百组测试数据，完全满足常规检测场景的数据留存需求。
5、仪器拥有科学先进的数据管理能力，内部存储的所有测试数据都可以通过U盘快速导出，之后可以在任意一台普通PC上通过配套的软件查看、整理管理数据。实验室不需要为仪器单独配置型号的专用计算机，测试完成后将兼容的U盘插入仪器对应的接口，就可以快速导出所有数据，导出的数据格式可以直接导入常用的办公软件，完成后续的报告编辑、数据统计分析工作，完全适配不同实验室现有的数据管理流程，不需要额外适配系统。
6、仪器测试过程全自动化，由微处理器全程控制，操作人员只需要提前选择好对应的测量模式，所有的数据采集、运算工作都可以在微处理器的控制下自动完成，不需要人工干预。测试流程中操作人员不需要手动调节电桥平衡，也不需要人工记录每一个测点的读数，大幅缩短了单组测试的耗时，也避免了人工操作引入的读数误差。常规云母塑料样品的全流程测试仅需要数十秒时间就可以完成，相比传统手动电桥数分钟的测试效率，性能提升十分显著。
7、仪器采用一体化集成架构，内部搭载了标准电容与高压电源，不需要用户额外采购多个独立部件再自行搭建系统，减少了测试现场的接线工作量。传统的高压介损测试系统需要单独采购高压电源、标准电容器、信号采集单元等多台独立设备，用户自行完成接线搭建之后还需要完成多台设备的联合校准，不同设备之间的接线误差很容易影响测试结果的准确性，BQS-13将所有核心模块集成在同一机箱内部，出厂前就完成了整体统一校准，用户拿到设备之后仅需要完成接地接线与试样接线就可以直接开展测试，大幅减少了复杂接线引入的额外系统误差。
8、仪器的测量精度表现优异，完全可以满足绝缘油介损的测试要求，用户仅需要配套适配的标准油杯与专用测试线，就可以完成绝缘油的介损测试。同时用户搭配适配的固体电极测试架，就可以直接完成云母塑料这类固体绝缘材料的介损与介电常数测试，仪器的适配性极强，除了固体云母复合材料之外，还可以测试液态绝缘介质、薄膜类绝缘材料等多类样品，满足实验室多品类试样的测试需求，大幅提升了设备的利用率。
9、仪器可以自动识别外接高压电源的频率，识别范围覆盖40Hz到70Hz，用户可以搭配工频电源或者串联谐振电源完成大容量、高电压条件下的介损测试。当测试大尺寸的云母塑料绝缘构件，仪器内置的高压电源功率不足以满足测试要求时，用户可以外接适配的大功率高压电源开展测试，仪器可以自动识别外接电源的频率，自动完成适配，正常采集测试数据，大幅拓展了仪器可以测试的试样尺寸上限，适配大体积云母绝缘构件的测试需求。
10、仪器自带热敏打印机，测试完成后可以直接打印输出测试报告，搭配内置的日历时钟，打印的报告上可以完整展示测试时间，不需要用户额外配置独立的外部打印机。测试完成后如果需要当场提供纸质测试凭证，操作人员点击屏幕上的打印选项，仪器就可以快速输出所有核心测试参数，适配实验室现场出具测试记录的需求，不需要额外连接其他打印设备，简化了现场测试的配置要求。
11、仪器支持双变频测试逻辑，分别在两个不同的测试频率下采集试样的电流信号，通过内置算法抵消剩余的少量杂散干扰信号，相比单频测试架构的设备，进一步提升了测试结果的可靠性。这一特性在云母塑料这类低介损试样的测试场景中优势尤其明显，可以有效抑制残留的环境干扰，减少不同时间、不同环境条件下的测试结果偏差，大幅提升测试数据的复现性。很多用户反馈，在同一个普通实验室环境下，使用BQS-13仪器测试同一块云母塑料试样，间隔一周之后复测得到的介损数据偏差依然可以控制在很小的范围内，远优于传统定频电桥的表现。
12、仪器的架构支持外接量程扩展器，接入扩展设备之后，仪器可以在几千安培的电流条件下完成高压电器的介损检测，适配大电流场景下的大容量绝缘设备测试需求，拓展了设备的适用场景，用户不需要采购额外的大电流介损测试设备，仅需要配套量程扩展器就可以完成对应场景的测试，进一步提升了设备的综合利用率。
六、核心性能参数
准确度：
Cx: ±（读数×0.5%+0.5pF）
tgδ: ±（读数×0.5%+0.00005） 分辨率 0.000001
ε： ±0.5%
抗干扰指标： 变频抗干扰（40-70Hz），大输入电流 5A
内置高 10KV 测试电压输出，可调分辨率 1V
电容量范围：
内施高压： 3pF～60000pF/10kV 60pF～1μF/0.5kV
外施高压： 3pF～1.5μF/10kV 60pF～30μF/0.5kV
分辨率：外接量程扩展器时可以测试几千安培下高压电器的介损值 高 0.001pF，4 位有效数字
计算机接口：标准 RS232 接口
外形尺寸：8U标准机箱
仪器重量：25kg
七、仪器工作原理说明
GB/T1409云母塑料介电常数测定仪BQS-13采用适配实验室固体绝缘材料测试的正接测试架构，在仪器内置10kV高压输出侧，高压信号分为两路，其中一路连接到仪器内部的高精度标准电容CN，这只标准电容的介质损耗极低，完全可以近似视为纯容性元件，它的电流ICN作为测试过程中的容性电流参考基准使用。另一路高压信号连接到被测的云母塑料试样的高压端，从试样低压端输出的电流Icx通过信号采样电阻采集传入仪器内部，仪器的信号处理单元可以将Icx分解为对应介损的水平分量和对应电容的垂直分量，通过运算两个分量的比值，就可以直接得到试样的介质损耗tgδ结果，再结合采集到的全电流数值，运算得到试样的电容Cx结果。
针对云母塑料这类固体绝缘板材的测试场景，用户一般会搭配符合GB/T1409标准要求的三电极测试架共同使用，三电极配置可以完全屏蔽样品表面的泄漏电流，采集到的电流信号仅来自云母塑料基体内部的极化过程，彻底剔除了表面泄漏电流带来的测试结果偏大的问题，得到的介电常数与介质损耗参数，完全是云母塑料材料本体的真实性能参数，完全符合GB/T1409标准规定的测试要求。用户仅需要将仪器的CX信号端口和三电极测试架的信号采集端连接，就可以直接采集剔除表面泄漏后的有效试样电流，结合用户提前输入的试样厚度参数，仪器内置的运算逻辑就可以自动完成介电常数的运算，直接输出的ε结果，完全不需要用户手动代入公式计算，从根本上避免了人工运算的失误。
仪器内部搭载的变频电源单元，支持在40Hz到70Hz的范围内输出纯净的正弦波测试电压，用户可以根据云母塑料实际的应用工况灵活设置测试频率，比如应用于60Hz电力系统场景的云母绝缘构件，就可以将仪器的测试频率设置为60Hz开展测试，得到的测试结果更贴合材料实际运行工况下的介电性能表现，为下游应用提供更有参考价值的数据。
仪器内部的单片机单元会对采集到的试样电流信号、标准电容电流信号完成模数转换处理，将模拟的电流信号转化为高精度的数字信号之后，通过内置的傅立叶变换算法完成信号滤波，分离出不同频率分量的有效信号，自动完成所有参数的运算工作，直接在显示界面上输出Cx、tgδ、ε三项核心测试结果，整个运算过程完全自动化，不需要人工参与，大幅提升了测试效率，也降低了人为失误的概率。
不少用户之前使用传统的模拟式电桥测试云母塑料，需要操作人员反复手动调节电阻、电容的参数，直到电桥达到平衡状态才能读数，整个过程不仅耗费大量时间，还十分考验操作人员的经验水平，不同经验的操作人员测出的结果偏差很大。BQS-13仪器的全数字自动测试架构，完全规避了这类人工调节带来的误差，即使是经验不足的测试人员，也能得到准确一致的测试结果，十分适合大批量检测的场景使用。
八、仪器接口布局与功能说明

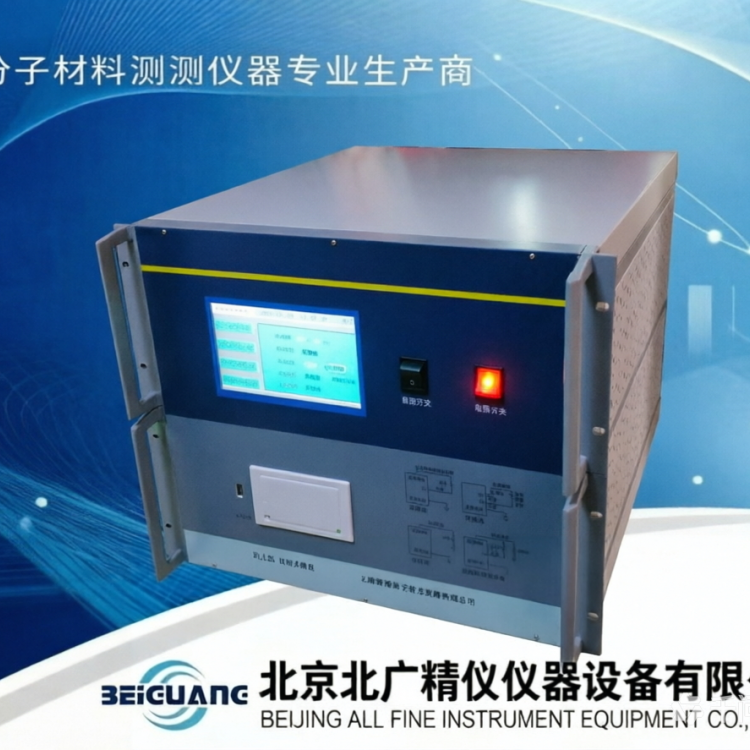

GB/T1409云母塑料介电常数测定仪BQS-13的机身接口布局清晰规整，每一个接口的功能都有明确的定义，用户可以快速熟悉各个部件的用途：
1、U盘插口——主要用于导出仪器内部存储的所有历史测试数据，将格式兼容的U盘插入插口之后，仪器就可以自动识别存储介质，完成全部历史测试数据的导出操作，不需要额外的驱动程序，操作十分简便。
2、RS232接口——用于连接外部计算机，用户可以通过配套的上位机软件，在计算机端远程设置仪器的各项测试参数，实时查看测试过程中的数据变化，实现测试流程的远程自动化控制，方便用户搭建自动化的测试实验室系统。
3、CX插座——是试样信号的测量输入端，常规正接线测试模式下，被测云母塑料试样的低压信号输出端接入这个插座，仪器从这个端口采集从试样传输来的测试电流信号，完成后续的数据处理工作。
4、全触摸液晶显示器——仪器的交互核心，分辨率适配全图形界面，用于显示操作菜单、各类提示信息与的测量结果，所有操作指令都可以通过点击触屏完成，屏幕实时展示仪器的运行状态，包括输出电压数值、当前测试频率、剩余测试时长等所有关键信息。
5、热敏打印机——用于打印测量数据，测试完成之后点击操作界面上的打印选项，内置的打印机就会启动，输出包含所有核心测试参数与测试时间的纸质报告，适配现场出具测试记录的需求。
6、CN插座——是外接标准电容信号的测量输入端，常规使用仪器内置标准电容的测试场景下，这个接口保持空置状态即可。当用户采用外接高压、外接标准电容的模式开展大容量、高电压试样的测试时，将外接独立标准电容的信号端接入这个接口，仪器就可以以外接的标准电容作为信号基准完成后续测试。
7、电源开关——整机的供电总开关，按下按键之后整机上电启动，再次按下即可关闭整机的供电，完成测试操作之后，需要通过这个开关关闭整机电源。
8、高压开关——单独控制仪器内部高压模块的供电启停，仅在用户需要使用外部高压电源开展测试的时候关闭这个开关，其余常规测试场景下这个开关要保持开启状态，在参数设置阶段关闭高压开关，可以避免误操作导致的提前升压，提升操作过程的安全性。
9、电源插座——交流220V±10%，50±1Hz的市电输入接口，插座内部自带5A规格的保险管，市电供电线路通过这个插座接入仪器，内置的保险管在回路出现过流异常时会及时熔断，保护仪器内部的核心电路不被大电流损坏。
10、接地端子——接地电缆的接线端口，正式开展所有测试工作之前，必须将专用的接地电缆一端牢牢紧固在这个端子上，另一端连接实验室的可靠接地系统，完成整机的接地连接，这是高压测试操作的基础安全保障步骤。
九、仪器标准操作流程指引
GB/T1409云母塑料介电常数测定仪BQS-13的操作流程清晰便捷，按照规范步骤逐步执行就可以顺利完成云母塑料试样的标准测试工作，输出符合GB/T1409要求的有效测试数据：
1、按下仪器的电源开关，仪器自动启动并完成内部自检流程，如果自检状态正常，液晶屏幕会直接显示开机主界面。开机自检过程中，仪器会逐台检查内部的信号采集模块、高压输出模块、数据存储模块的运行状态，如果自检过程中发现模块运行异常，屏幕会弹出对应的提示信息，用户可以按照提示排查接线问题，确认所有连接都正常之后，再进入后续的测试操作环节。

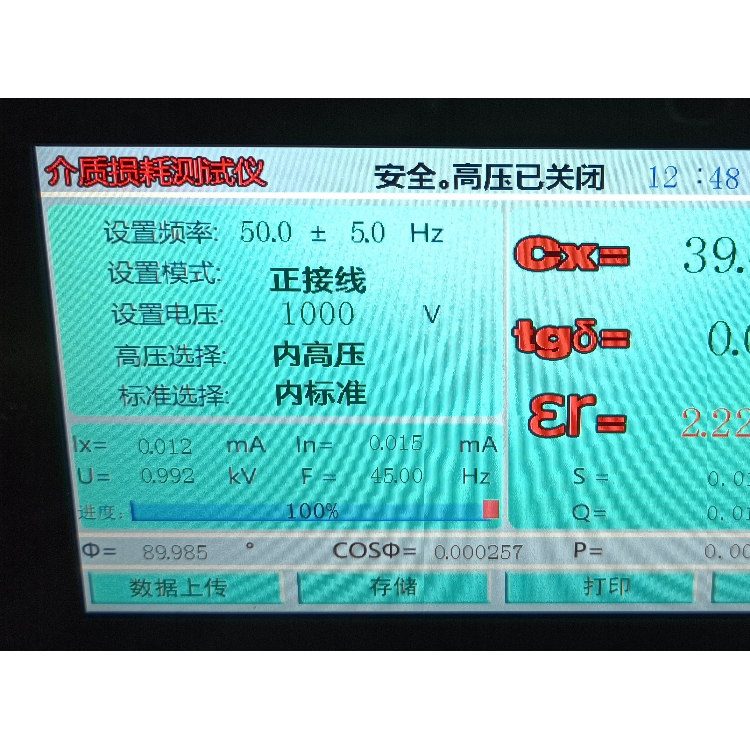

2、仪器进入测试参数设置界面，界面内的各类参数选项都可以根据当前测试的云母塑料试样的实际需求灵活调整：
第一是测试频率选项：界面内50.0±5.0Hz的参数代表仪器将采用45Hz、55Hz的双变频模式完成测试，这也是云母塑料常规测试场景下的推荐设置，该模式可以大化屏蔽现场的工频干扰，输出稳定准确的测试数据。如果用户有特殊的单频测试需求，也可以将变频参数设置为50.0±0.0Hz，实现50Hz定频测试，频率的设置范围覆盖40-70Hz，所有参数都可以按需灵活调整。
第二是测试模式选项：常规云母塑料试样使用标准三电极测试架开展测试的场景下，选择正接线模式即可，直接在下拉菜单中点击选中对应选项即可。如果是针对整台电力设备的介损测试场景，可根据试样的实际情况选择对应的其他测试模式。
第三是测试电压选项：仪器出厂默认设置的测试电压为1000V，操作人员可以根据云母塑料试样的厚度，按照GB/T1409标准规定的电场强度要求设置对应的测试电压，电压设置范围的下限为100V，上限为10000V，完全覆盖常规云母塑料试样的测试电压需求。
第四是高压选择选项：常规实验室云母塑料测试场景下，必须设置为内高压模式，使用仪器内置的高压电源输出测试电压。仅在测试超大尺寸试样，需要外接大功率高压电源的时候，才切换到外高压模式。
第五是标准选择选项：常规测试场景下必须设置为内标准模式，使用仪器内部自带的高精度标准电容作为测试参考基准。仅在外接高压、外接独立标准电容的特殊测试场景下，才切换到外标准模式。
特别注意，测试云母塑料这类固体绝缘材料的时候，需要提前在参数界面输入试样的厚度，单位为mm，保留两位小数即可。仪器自带参数记忆功能，后续测试同厚度的同批次试样时，不需要重复输入厚度参数，上次设置的数值会自动留存，减少重复操作的工作量。
3、各类测试参数的具体修改操作：
修改测试频率参数的时候，用户通过触屏点击界面上显示的对应频率数字，屏幕会自动弹出数字小键盘，直接在小键盘上输入想要设置的频率数值，按下确认按键就可以完成修改。如果需要调整双变频的频率差值，同样点击对应差值位置的数字，弹出小键盘后输入需要的差值即可，比如设置成45.0±5.0Hz的双变频模式，点击“±”符号后方的0.0数字，输入5.0完成确认即可。
修改测试电压参数的操作，和修改测试频率的逻辑完全一致，用户点击界面上“测试电压 1000 V”位置的红色数字，屏幕弹出数字小键盘之后，直接输入需要设置的测试电压数值，按下确认按键，小键盘自动关闭，界面上的测试电压数值就更新为用户刚刚设置的数值。
修改高压选择、标准选择、测试模式这类选项类参数的时候，用户直接点击对应的选项位置，界面就会自动弹出下拉菜单，在下拉菜单中点击想要选择的选项即可完成参数切换，操作过程十分直观，几乎没有学习门槛。
4、正式测试前的准备工作：
首先完成接地连接操作，将配套的接地电缆的一端接在仪器的接地端子上，另一端牢固连接到实验室的可靠接地系统，确认接地点的接触电阻足够小，这一步必须在所有接线操作的开始完成，确认接地完全可靠之后，再开展后续的试样接线操作。
常规使用正接线、内高压、内标准模式测试云母塑料试样的时候，将高压测试电缆的插头插入仪器后部的HV接口，测试电缆的另一端连接到测试架的高压端。将CX信号测试线插入仪器的CX插座，另一端连接到三电极测试架的信号端，全部接线完成之后，逐一检查所有接插件的连接状态，确认完全插紧没有虚接的情况，避免后续测试过程中出现信号传输中断的问题。将处理完成的云母塑料试样放置到三电极测试架中，确认电极和试样表面完全紧密贴合，排除接触面之间的残留空气，避免气隙影响测试结果。
5、启动测试流程：
所有参数都设置完成之后，再次核对全部接线状态与参数设置是否符合当前试样的测试需求，确认全部无误之后，点击触屏上的“启动仪器测试”选项，仪器自动开始升压，按照预先设置好的参数完成双变频测量，整个自动测试流程大概耗时四十秒左右，测试过程中操作人员不要进入高压警示区域触碰测试回路，等待仪器自动完成全部测试工作。
6、测试完成后的后续操作：
测试流程结束之后，仪器的屏幕会直接展示所有的Cx、tgδ、ε核心测试结果，用户可以根据需要完成数据的存储、导出、打印操作。首先点击界面上的“存储”按钮，界面跳转至数据存储页面，点击数据编号输入框中的数字，弹出数字小键盘之后输入想要设置的试样编号，按下确认键完成输入，再点击存储按键，仪器发出提示音之后自动返回测试结果页面，代表数据已经成功存入仪器的内置存储模块，后续可以随时通过编号调取对应的测试记录。
如果需要打印测试报告，测试结果页面点击“打印”选项，内置的热敏打印机就会启动，很快输出完整的纸质测试报告。所有操作都完成之后，点击界面上的“退出”按键，仪器返回开机初始页面，等待下一次测试的参数设置。如果是需要外接量程扩展器的大电流测试场景，确认所有外接线缆、扩展器连接牢靠，核对外接高压电源、扩展器的参数设置无误后，再启动仪器开始测试，全程不要触碰高压回路区域，等仪器完成全流程变频采样和数据运算后，屏幕会自动显示折算完成后的有效测试数据。
十、云母塑料试样测试前处理与装样规范
按照GB/T1409标准要求完成云母塑料试样的前处理和装样工作，是得到准确测试结果的前提，规范操作可以有效规避试样引入的测试数据偏差：
试样尺寸预处理
云母塑料测试试样优先加工为尺寸100mm×100mm的正方形板材，或者直径100mm的圆形试样，厚度选取1mm~3mm区间内的常用规格，试样的上下两个表面要使用磨抛机打磨平整，保证两个表面的平行度偏差控制在0.02mm以内，避免试样厚度不均匀引入介电常数计算偏差。如果是从大尺寸云母绝缘构件上取样，要避开构件表面的冲压应力集中区域，保证取出的试样内部不存在分层、气泡等内部缺陷，防止缺陷部位影响测试结果的代表性。
试样表面清洁处理
打磨完成后的试样要放入无水乙醇中超声清洗10分钟，彻底清除试样表面残留的打磨碎屑、油污和杂质，之后将试样放入105℃的恒温干燥箱中干燥2小时，去除试样内部吸附的残留水分，完成干燥后的试样取出后要放入干燥器中冷却至室温，避免环境中的潮气重新附着在试样表面。如果试样表面残留水分或者杂质，会直接导致测试得到的介损数据异常偏高，无法反映云母塑料基体的真实介电性能。
电极适配制备
按照GB/T1409标准的要求，选用三电极测试系统配置：高压电极直径不小于70mm，测量电极直径为50mm，保护电极的宽度设置为5mm，电极和试样接触的工作面要保证表面平整无划痕。针对云母塑料这类非导电的硬质板材试样，推荐使用导电银浆作为电极材料，将银浆均匀涂覆在试样的两个相对表面，涂覆完成后放入恒温烘箱中低温烘干，保证银浆和试样表面完全贴合，没有气泡和分层。导电银浆电极不会引入额外的接触气隙，相比铝箔电极的接触效果更好，可以大幅降低接触电阻带来的测试误差，适配云母塑料低介损的测试场景需求。
装样操作规范
将制备好电极的云母塑料试样平稳放置在三电极测试架中，依次对应卡合高压电极、试样、测量电极的位置，轻轻按压电极结构确认试样和电极之间完全紧密贴合，没有相对滑动的空间，再将保护电极的对应接线接好，确认所有电极之间没有相互触碰短路的情况，闭合测试架的防护外罩，避免测试过程中外界灰尘落到试样表面影响测试结果。
十一、测试异常排查与调试指南
日常使用仪器开展云母塑料测试时，如果出现测试数据异常、无法正常启动等情况，可以按照从易到难的顺序逐一排查，快速定位并解决问题，恢复正常测试流程：
保护提示无法升压
如果仪器点击启动后直接弹出接地不良的保护提示，无法进入升压流程，大概率是仪器接地回路接触不良导致的。需要立刻关闭仪器电源，重新清理接地端子和接地点接触面的锈蚀、油漆层，将接地电缆重新紧固拧紧，确认接地电阻符合要求后再重新开机测试，接地状态正常后仪器会自动解除保护限制，进入正常运行流程。
介损测试结果异常偏高
如果同一块云母塑料试样测出的tgδ结果远高于往期测试的历史数据，可以依次排查几个维度：首先检查试样表面是否残留有潮气、油污，重新清洁干燥试样后复测；之后检查电极和试样表面是否存在接触缝隙，重新压紧电极排除中间的残留气隙后复测；检查测试线的信号端是否出现松动虚接，插紧信号线缆之后再次开展测试，通常异常偏高的问题都可以得到解决。
测试数据持续跳变无法稳定
如果测试过程中数据一直在大范围跳变，无法得到稳定的读数，优先检查仪器周边是否有新开启的大功率干扰设备，暂时关闭周边的大功率干扰源之后再次测试；如果故障依然存在，检查CX信号测试线的芯线是否出现内部隐性断裂，更换备用的完好测试线之后重新测试，排除线缆损坏带来的信号干扰。
数据无法正常导出到U盘
如果插入U盘后仪器识别不到存储介质，优先确认U盘的格式是否为FAT32的通用格式，不要使用容量过大、格式为NTFS的U盘，更换符合格式要求的U盘插入后，仪器就可以正常识别，完成数据导出操作。
十二、仪器定期维护与校准规范
做好日常维护和定期的计量校准，可以长期保持仪器的测量精度，有效延长设备的使用寿命，降低长期使用过程中的故障发生概率：
日常每次测试工作全部完成后，先关闭高压开关等待3分钟，让仪器内部高压回路的残余电荷完全释放，再关闭整机电源，将所有测试线缆整理盘好，在所有外接端口盖上配套的防尘塞，避免灰尘进入接口内部引发接触不良。日常存放仪器的环境要保持干燥通风，周边不要堆放腐蚀性化学试剂，避免腐蚀性气体附着在电路板和金属部件上，加速元件老化。
每隔三个月可以做一次基础的设备自检，仪器开机后使用内置的自检校验程序，检查标准电容、采样电阻等核心元件的参数是否出现偏移，如果自检过程中发现参数偏差超过阈值，及时联系专业技术人员开展调整，不要私自拆解仪器内部的精密模块。
每年需要将仪器送交到具备对应资质的计量机构，按照相关的检定规程完成全参数计量校准，确认仪器的Cx、tgδ、ε的各项测试精度依然符合指标要求，校准完成后得到正式的计量校准证书，保证后续开展的云母塑料测试结果持续符合GB/T1409的标准合规性要求，测试数据始终保持准确有效。
