GB/T1692-2008全自动薄膜体积电阻率测试仪

一、仪器基础概述

薄膜类绝缘材料是现代电子制造、新能源装备、航天航空防护等领域的核心基础构件，从消费电子里的功能防护薄膜、锂电行业的绝缘隔离膜，到工业装备里的橡胶绝缘防护膜，这类材料的体积电阻率性能直接决定了下游全链条产品的绝缘安全边界。一旦薄膜材料的电阻率参数出现批量波动，轻则引发下游电子元器件的静电击穿故障，重则在易燃易爆工况下触发静电火花，引发燃爆类重大安全事故，这类事故在工业薄膜制品的应用场景中每年都有相关案例出现，也让全行业对薄膜材料的电阻率检测要求持续提升。

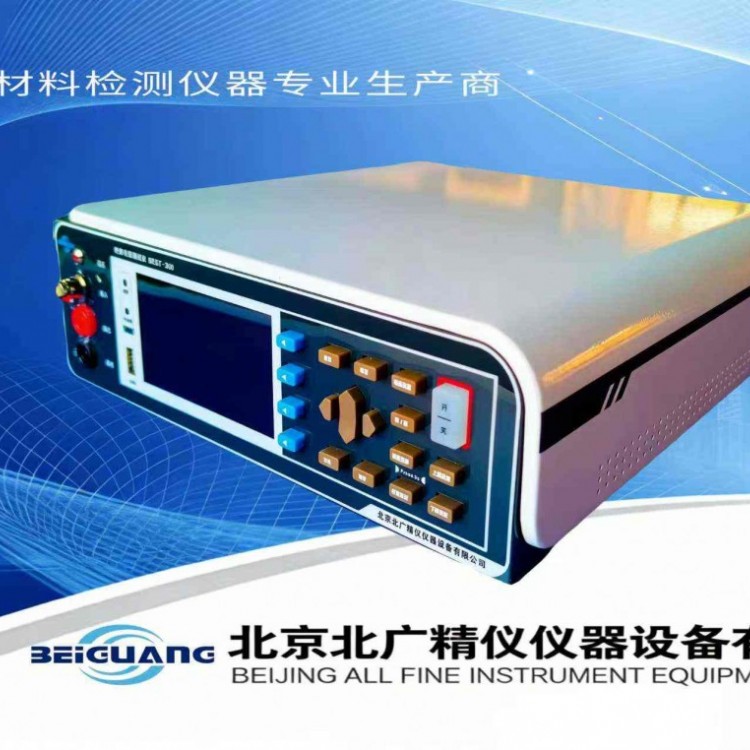

GB/T1692-2008全自动薄膜体积电阻率测试仪BEST-380是一款采用高性能微处理器控制的绝缘电阻测试设备，适配GB/T1692-2008硫化橡胶绝缘电阻的测定相关标准要求，同时覆盖ASTM D257-99、GB/T1410-2006等海内外主流的绝缘电阻率测试规范，是专为各类薄膜类绝缘材料电阻率检测场景开发的专用测试设备。仪器输出电压支持1-1000V连续可调，常规工况下可以直接测试5×10²Ω到1×10¹⁶Ω区间的直显电阻与电阻率，超出显示范围的电流还可以通过换算得到10²⁰Ω的电阻值，电阻率参数可覆盖到10²²Ω·cm，测试速度可达5次/秒，适配薄型膜类试样的快速高精度检测需求。

在过去很长一段时间里，很多实验室完成橡胶薄膜、绝缘薄膜电阻率检测都需要依托操作繁琐的老式ZC-90系列高阻计，这类设备不仅单次测试耗时长，操作门槛，需要测试人员有极其丰富的经验才能得到稳定的结果，不支持数字化的自动化操作，测试电压仅支持100/250/500/1000V四个固定档位，误差超过10%，根本无法适配当下大批量薄膜制品抽检的效率需求。BEST-380从核心架构层面针对性解决了这类行业痛点：依托嵌入式高性能微处理器完成全流程的自动扫描测试逻辑控制，搭配恒压测试法完成绝缘电阻的快速采集，不需要人工反复调节档位，开机一键就可以直接输出结果，即便没有丰富高阻测试经验的操作人员，也能快速上手完成符合GB/T1692-2008标准规范的有效测试。

这类测试需求的覆盖场景之广，远超很多行业从业者的认知：从普通的塑料绝缘薄膜、硫化橡胶防护膜，到防静电包装薄膜、洁净室用防护薄膜，再到导静电地坪表面的功能膜层、锂电隔离膜，几乎所有涉及静电防护、电气绝缘的薄膜类材料品类，都有对应的电阻率检测强制要求。不同领域的被测薄膜形态差异极大，厚度从几微米到几毫米不等，形态从柔性卷料、刚性覆膜到多层复合膜都有涉及，BEST-380的全功能设计，可以一站式覆盖绝大多数常见薄膜场景的电阻率测试需求，不需要为不同品类的薄膜样品单独采购多台专用设备，大幅降低了实验室的设备投入成本。

在当下的薄膜制造工厂的入厂材料抽检环节，传统的人工高阻测试模式效率极低，跟不上流水线的快节奏抽检需求，很多工厂为了匹配自动化分选产线，甚至需要定制化改造老旧设备才能实现简单的自动触发功能。而BEST-380本身就搭载了专用的Handler接口，可以直接对接下游的自动分选系统，完成全自动流水线的无人值守测试，不需要额外的定制化改造，这也让这款仪器在大批量工业化薄膜制品测试场景下拥有了的适配能力。

不同于市面上不少同类型212型号高阻计功能单一的特性，BEST-380从设计初期就定位为全场景通用型的薄膜电阻率测试设备，兼顾高校研究院所的基础研究需求、薄膜制造产线的大批量质检需求、第三方检测机构的合规检测需求，用统一的硬件架构覆盖绝大多数的薄膜电阻率测试场景，让不同领域的用户都能凭借这一台设备满足绝大多数日常检测需求。不少使用过这款仪器的用户反馈，之前实验室同时采购了多台不同量程的老式高阻计，完成全品类薄膜样品测试还经常出现量程盲区，更换BEST-380之后一台设备就覆盖了所有样品的测试需求，实验室的设备利用率得到了质的提升。

仪器核心架构贯彻Q/TPGG 7-2008高绝缘电阻测量仪企业标准的相关技术要求，全机的电路设计经过多轮优化，搭载输入端高压短路保护功能，即便操作过程中出现意外的接线错误，也不会直接损伤核心电路元件，大幅提升了设备的长期运行稳定性，适配GB/T1692-2008标准中对硫化橡胶薄膜电阻率测试的所有技术要求。

二、仪器适配标准覆盖说明

GB/T1692-2008全自动薄膜体积电阻率测试仪BEST-380的功能设计贴合国内外主流的薄膜类电阻率测试相关标准要求，所有的测试流程、参数指标都对标规范条款，保证输出的测试结果合规有效，可用于各类薄膜产品的质检判定场景。其适配的标准覆盖多个行业领域，不同用户的合规检测需求：

首先是基础橡胶塑料薄膜测试领域的核心标准，包括ASTM D257-99绝缘材料的直流电阻或电导试验方法，GB/T1410-2006固体绝缘材料体积电阻率和表面电阻率试验方法，GB/T1692-2008硫化橡胶绝缘电阻的测定，这些标准都是绝缘薄膜研发、生产环节基础的电阻率测试规范，BEST-380适配标准中规定的三电极测试架构、测试电压要求、数据处理方法，不需要额外搭配其他转换配件，就可以直接输出符合标准要求的体积电阻率、表面电阻率结果，即便测试厚度极薄的橡胶薄膜，也能精准采集到微弱的泄漏电流，得到准确的测试结果。

其次是防静电包装膜、劳保薄膜制品领域的相关标准，包括GB 12014防静电工作服，GB/T 20991-2007个体防护装备鞋的测试方法，GB 4385-1995防静电鞋、导电鞋技术要求，GB/T 24249-2009防静电洁净织物，这类标准覆盖了薄膜类防静电用品的电阻率检测要求，很多生产企业过去针对不同品类的薄膜类劳保产品需要使用多台专用设备，BEST-380搭配对应的专用薄膜夹具，就可以一站式完成所有品类薄膜制品的电阻率检测，大幅降低了这类实验室的设备采购成本。

在石油化工、橡胶工业的静电防护领域，仪器也适配了对应的相关标准，包括GB 12158-2006防止静电事故通用导则，GB 4655-2003橡胶工业静电安全规程，GB13348-2009液体石油产品静电安全规程，GB/T 18864-2002硫化橡胶工业用抗静电和导电产品电阻极限范围。这类场景的被测薄膜大多是硫化橡胶基的厚型防护膜，电阻率参数跨度极大，BEST-380的宽量程覆盖能力适配这类橡胶薄膜的电阻率检测需求，测试得到的数据可以直接用于静电防护性能的合规判定，为易燃易爆化工场景的安全评估提供可靠支撑。

在纺织材料检测领域，仪器也适配了对应的行业标准要求，包括GB/T12703.6-2010纺织品静电性能的评定第6部分纤维泄漏电阻，GB/T 18044-2008地毯静电习性评价法行走试验，这些针对薄膜衬垫类纺织材料的测试标准，要求测试过程中不能引入额外的接触应力，BEST-380的低信号采集门槛可以适配这类柔性薄膜的测试需求，不会因为信号回路接触不稳定导致测试数据异常，得到的测试结果符合标准要求。

在功能薄膜领域，仪器也覆盖了对应的标准要求，包括GB/T 15738-2008导电和抗静电纤维增强塑料电阻率试验方法，GB/T 26825-2011抗静电防腐胶，GB 26539-2011防静电陶瓷砖表面膜层电阻率检测。这类新型功能薄膜的电阻率参数范围跨度极大，部分高填充的导电薄膜电阻率极低，部分超高绝缘的特种聚酰亚胺薄膜电阻率又处的量级，BEST-380的量程从10²Ω一直延伸到换算后的10²⁰Ω区间，可以覆盖这两类特性薄膜样品的测试需求，不需要额外采购低阻或者超高补充设备。

同时仪器也适配了建筑、电子领域的防静电薄膜相关设计标准，包括GB 50515-2010导(防)静电地面设计规范，GB 50611-2010电子工程防静电设计规范，这些标准要求在防静电地面膜层、电子设备表面防护薄膜的验收环节，必须出具合规的电阻率检测数据，依托BEST-380搭配对应的薄膜专用测试电极，就可以直接完成现场验收环节的电阻率检测，输出的检测数据规范要求。

针对电子领域的相关防静电薄膜标准，仪器也实现了适配，包括GJB 105-1998-Z电子产品防静电放电控制手册，GJB 3007A-2009防静电工作区技术要求，GJB 5104-2004无线电引信风帽用防静电涂料及风帽静电性能通用要求。这类场景的薄膜厚度往往只有几微米，对电阻率检测的精度、稳定性要求，BEST-380 1%级的基础精度场景的测试要求，输出的测试数据可以支撑级别的防静电性能判定，不需要做额外的硬件升级。

不少用户反馈，过去想要覆盖上述所有标准的薄膜测试需求，至少需要采购三四台不同型号、不同量程的电阻率测试设备，不仅采购成本高昂，不同设备的操作逻辑不同，操作人员需要花大量时间学习不同设备的使用方法，后续的计量校准维护成本也居高不下，一台BEST-380就可以覆盖所有上述标准的薄膜测试需求，综合使用成本得到了大幅降低，这也是这款仪器在全行业得到广泛应用的核心原因。

三、仪器全场景适用维度详解

BEST-380的适用场景覆盖了几乎所有和薄膜类电阻率检测相关的领域，不同场景下仪器的功能特性都能适配对应的检测需求：

类场景是绝缘薄膜材料研发实验室。在新型硫化橡胶薄膜、聚酰亚胺绝缘薄膜、防静电包装薄膜的配方开发阶段，研发人员需要不断调整导电填料的添加比例、改性剂用量、成膜固化参数，每一次工艺调整都需要测试对应的电阻率变化，以此判断配方优化方向是否达到预期。部分研究中的改性薄膜材料，电阻率的变化梯度极小，配方仅调整千分之几的比例，电阻率可能只会出现几个数量级内的微小偏移，老式低精度高阻计根本无法捕捉这类参数的微小变化，BEST-380的1%级高精度检测能力，可以精准识别这类电阻率的微小变动，为研发人员提供可靠的对比数据，大幅加快新型绝缘、防静电薄膜的配方迭代速度。

很多高校的材料学院、电气学院的实验室，过去使用的老式高阻计操作门槛，学生需要花费数小时的学习才能勉强完成单次超薄薄膜样品的测试，单次测试的耗时长，还极易出现操作失误导致数据作废，根本无法适配教学实验的快节奏需求。而BEST-380自带参数记忆功能，开机一键就可以启动测试，几乎不需要学习成本，学生经过几分钟的说明就可以独立完成薄膜电阻率全流程测试，非常适合高校的教学实验场景使用，不少高校的相关课程已经将这款仪器作为常规教学实验设备投入使用。

第二类场景是薄膜制造企业的入厂材料抽检环节。电子制造、新能源锂电制造类企业，日常需要大批量采购各类绝缘薄膜、防静电功能膜，每一批次的来料都需要完成电阻率抽检，防止不合格的材料流入生产环节，引发后续的产品故障。很多企业过去人工抽检的模式，单人单天仅能完成二三十组薄膜样品测试，遇上来料高峰期，抽检环节跟不上物料流转节奏，不得不缩减抽检比例，带来品质隐患。BEST-3805次/秒的测试速度，搭配自动分选功能，单台仪器单天就可以完成数百组样品的测试，大批量入厂抽检的效率需求，甚至可以直接接入自动化产线，搭配薄膜自动上料系统完成无人值守的全流程测试，不需要人工介入。

这类场景下，很多企业过去使用的测试设备没有配套的自动数据存储能力，测试得到的数据需要人工手动录入到质检系统里，不仅耗时还很容易出现录入错误，BEST-380自带10组设置存储功能，海量的测试数据可以存储在设备本地，还可以直接通过U盘导出，批量导入企业的质检数据管理系统，不需要人工手动录入，大幅降低了数据录入环节的人力投入，也避免了人工录入错误带来的品质误判。

第三类场景是第三方检测机构的薄膜类材料委托检测场景。第三方检测机构日常承接不同行业客户送来的各类委托薄膜样品，从防静电包装膜、锂电隔离膜，到硫化橡胶防护薄膜、防静电地面功能膜，样品形态跨度极大，对检测效率、数据合规性的。BEST-380一台设备就覆盖了绝大多数委托样品的测试需求，不需要多台设备切换使用，搭配全中文的操作界面，测试完成后数据直接导出，就可以快速生成符合要求的检测报告。同时仪器的精度满足计量要求，可以适配任意的检定要求，可以通过计量溯源得到检定证书，输出的检测结果具备的公信力，符合第三方检测机构的合规运营要求。不少第三方检测机构的用户反馈，引进这台仪器之后，薄膜相关检测项目的处理效率提升了三倍以上，过去积压的待检测样品周期大幅缩短，业务承接能力得到了显著提升。

第四类场景是石油化工、易燃易爆工况的静电安全评估场景。这类场景下的薄膜电阻率检测直接和安全生产挂钩，一旦检测数据出现偏差，就可能导致工况的静电防护性能误判，带来重大安全隐患。BEST-380的宽量程特性，可以完成输油管道内壁橡胶衬膜、化工存储罐表面防静电防腐膜等多类场景的电阻率检测，不需要在现场携带多台不同的测试设备，仅一台设备就可以完成全场景的现场验收检测，大幅降低了现场检测的设备负重，检测人员只需要携带一台仪器就可以完成全厂区的防静电薄膜巡检，检测效率得到极大提升。很多石化企业的安全管理部门，已经将这款仪器作为日常静电安全巡检的专用设备，长期投入使用。

第五类场景是特殊环境下的变温薄膜电阻率测试场景。很多工业用橡胶薄膜、聚酰亚胺薄膜的使用工况温度跨度极大，从零下几十度到上百摄氏度都有涉及，薄膜在不同温度下的电阻率性能直接决定了其况下的使用安全性。BEST-380可以直接和恒温水浴设备对接使用，搭配对应规格的薄膜专用测试电极，就可以完成不同温度下无屏蔽层塑料电线电缆的绝缘薄膜电阻率测试，也可以完成各类块状绝缘薄膜不同温度点的电阻率扫描测试，不需要单独采购昂贵的变温高阻测试系统，仅通过搭配常规水浴设备就可以实现变温测试需求，大幅降低了工况电阻率测试的设备投入成本。

不少航空航天领域的材料实验室用户，依托这款仪器搭配高低温试验箱，完成了大量机载绝缘防护薄膜不同温度下的电阻率性能表征工作，得到的测试数据稳定可靠，薄膜材料选型环节的性能评估需求，为航空航天装备的绝缘材料选型提供了扎实的数据支撑。

第六类场景是自动化产线的全检分选场景。部分消费电子元器件、锂电隔离膜的生产过程中，需要对每一卷出厂薄膜完成电阻率全检，不合格的产品直接自动剔除，传统的人工抽检模式根本无法覆盖全检的要求。BEST-380自带专用的Handler接口，可以直接对接下游的自动化分选模组，测试完成后仪器会根据预先设定的合格阈值，输出对应的分选信号，直接驱动产线的执行机构将不合格的产品剔除，全过程不需要人工介入，实现了产线上的无人值守全检。不少锂电制造企业已经在锂电隔离膜产线上批量部署了这款仪器，实现了全产品全检，产品的出厂不良率得到了显著的降低。

将BEST-380和市场上其他同类型高阻测试设备对比可以发现，其性能优势十分突出：传统ZC-90系列高阻计仅支持5-12次方Ω的量程，测试档位只有固定的100/250/500/1000V四档，误差超过10%，不支持自动测试，所有参数每次开机都需要手动设置，几乎没有适配薄膜类柔性样品的特殊测试能力。而不少同类的212型号高阻计，仅支持4-14次方Ω的量程，后续还需要手动计算才能扩展到18次方，测试电压也只有6个固定档位，精度仅5%，所有参数包括薄膜厚度设置每次开机都需要手动输入，不具备参数记忆功能，使用便捷性和BEST-380的差距十分明显。BEST-380的性能覆盖已经远超同价位的同类产品，是目前实验室薄膜电阻率检测场景的高性价比选择。

四、仪器安全操作规范指引

涉及薄膜类高阻测试的操作过程中，虽然常规测试电压仅1000V，但依然需要严格遵循对应的安全操作要求，既保障操作人员的人身安全，也避免不当操作损坏仪器内部的精密电子元件：

使用本仪器前一定要完整阅读对应的操作指引文档，全面熟悉所有操作步骤与风险提示，尚未掌握操作要点的人员，不建议独立操作仪器开展薄膜样品测试工作。

仪器的操作者应具备常规电子仪器的基础使用常识，了解绝缘测试的基础安全要点，避免误操作引发不必要的安全问题。

本仪器仅支持在室内环境下使用，使用场景的海拔不能超过2000m，要避开雨淋、腐蚀性气体浓度过高、尘埃过度聚集、阳光长时间直射的区域放置使用。这类特殊工况会加速仪器内部的精密电子元件老化，大幅缩短仪器的使用寿命，甚至可能引发元件故障，影响薄型薄膜样品微弱电流信号的采集稳定性。

搬运移动仪器的过程中避免剧烈的磕碰和震动，仪器内部的精密采样电阻、信号处理芯片等元件抗冲击能力有限，强烈的震动可能导致元件移位、虚焊，最终引发参数偏移，影响仪器的测量精度，导致超薄薄膜样品的测试数据出现偏差。

针对仪器的内部模块调整、维修、校准工作，必须由熟悉仪器架构的专业人员完成，非专业人员不要随意拆解仪器的外壳，触碰内部的电路板元件，避免损坏设备或者引发静电击穿内部芯片的问题，确保后续薄膜测试的精度始终符合GB/T1692-2008标准的要求。

接线操作开展前，必须确认仪器处于断电的状态，所有测试线连接牢靠之后，才可以启动仪器的电源，正式开始测试流程，避免带电插拔信号接口，引发瞬时大信号冲击损坏仪器的采集模块，保障后续薄膜样品微弱泄漏电流的正常采集。

测试带有大容量电容性的厚型薄膜样品时，测试完成后必须预留足够的放电时间，确认样品上的累积电荷释放之后，才可以取出被测薄膜样品，避免未释放的电荷带来的电击风险。

如果仪器运行过程中出现异常发热、异响的情况，时间立刻关闭仪器的电源，等待足够时间让设备冷却之后，再排查对应的故障点，不要在故障状态下持续运行仪器，避免故障范围扩大，影响后续薄膜测试工作的正常开展。

仪器供电的保险丝损坏时，必须更换和原规格一致的保险丝，不能更换不符合参数要求的保险丝，也不能直接将保险丝的位置短接使用，否则将失去过流保护功能，带来不可预估的设备损坏风险，影响薄膜电阻率测试的精度稳定性。

仪器闲置超过一周之后再次开机使用时，要先通电预热至少30分钟，让内部的电路元件充分进入热稳定状态之后，再正式开始高精度薄膜测试，避免元件未达热平衡带来的测试数据漂移，保障不同批次薄膜样品测试数据的可比性。

仪器本身也搭载了输入端高压短路的硬件防护功能，一旦出现异常的过流冲击，仪器会快速启动保护机制，程度降低故障带来的设备损坏风险，提升长期运行的稳定性。不少长时间使用这款仪器的用户反馈，即便偶尔操作失误接错测试回路，仪器也能快速触发保护，没有出现过核心元件烧毁的问题，设备的可靠性表现远超同类型的其他产品，适配薄膜行业长期连续测试的需求。

五、仪器核心性能特性解析

BEST-380围绕薄型膜类材料的高阻测试需求做了大量针对性优化，核心的性能特性涵盖硬件架构、软件逻辑、拓展能力多个维度：

仪器采用高性能微处理器完成全流程逻辑控制，硬件架构经过深度优化，最终基础精度可以达到1%，任意一家都可以完成检定，一次过检的通过率，可以同时满足校准报告的要求和检定报告的发证要求，不需要额外做硬件整改，适配GB/T1692-2008标准要求的精度等级。不少用户之前使用的同价位高阻计，根本无法通过的检定要求，只能拿到精度等级更低的校准报告，无法满足橡胶薄膜类产品的合规质检场景，BEST-380解决了这类痛点。

仪器支持自动扫描测试，自带设置记忆、电压记忆功能，开机之后一键就可以直接输出测试结果，同时直接显示电阻和电阻率数值，不需要操作人员每次开机都重复输入所有参数，测试效率得到极大提升，哪怕是厚度极薄的多层复合薄膜，也不需要反复输入厚度参数，仪器可以直接记忆上次设置的数值。很多其他同类型的设备，每次重启之后所有参数都会重置，操作人员测试前需要重新输入薄膜厚度、测试电压、延时时间等一长串参数，单次测试前的准备工作就要耗费数分钟，BEST-380的记忆功能几乎省去了这部分重复操作，用户只需要开机按下启动按键就可以直接开始薄膜样品测试，操作效率得到质的提升。

全机搭载4.3寸高分辨率的TFT彩色显示屏，操作交互的逻辑清晰直观，即便没有相关设备使用经验的人员，也可以快速熟悉所有操作功能。机身整体体积小巧，尺寸仅约331mm×329mm×80mm，重量仅约4.1kg，占用的实验室台面空间极少，但是功能覆盖极其全面，测试性能远超同体积的其他高阻测试设备，非常适合桌面型薄膜实验室使用，放在薄膜研发的试验台旁边就可以直接投入使用，不需要占用大块的实验室空间。

仪器采用恒压测试法完成绝缘电阻的快速测量，配置的恒压测试场景下最小测试周期仅需200ms，可以实现5次/秒的高速测试，既可以满足大批次薄膜样品的快速筛查需求，也可以切换为1次/秒的慢速测试模式，适配高精度要求的慢极化特性薄膜样品测试，用户可以根据被测薄膜的材料特性自由切换测试速度，适配不同测试场景的需求，针对极化速度极慢的厚型橡胶薄膜，可以用慢速测试模式采集到更稳定的泄漏电流信号。

仪器的拓展接口配置极其丰富，除了基础的HANDLER接口、RS-232接口、以太网接口之外，还搭载了专用的U盘接口，不需要额外配置专用的驱动程序，就可以直接完成测试数据的快速导出，非常方便实验室完成批量薄膜测试数据的整理归档，同时支持连接配套的上位机软件操作，用户可以在电脑端完成远程控制、数据批量统计分析，不需要在仪器本地完成所有操作。仪器的计算机远程控制指令兼容SCPI仪器标准命令集，能够高效完成远程控制和数据采集工作，适配主流的自动化薄膜测试实验室控制平台。

仪器的供电适配，支持110V~240V的全电压双模式供电，适配海内外不同区域的供电标准，电源频率的覆盖范围达到47Hz~63Hz，适配发电机供电的非稳定市电场景，整机的功耗仅50W，长期连续运行也不会产生过高的能耗，薄膜产线长时间连续运行的需求，即便产线供电存在小幅波动，也不会影响薄膜测试的结果稳定性。

仪器内置10组自定义测量模式，用户可以自行编辑对应不同品类薄膜样品的测试参数，设置完成后可以直接存储在仪器本地，后续开机直接调取对应的模式就可以直接开始测试，不需要重新设置参数，比如针对防静电橡胶薄膜的测试模式、针对聚酰亚胺绝缘薄膜的测试模式、针对锂电隔离膜的测试模式，可以提前全部预设好，测试不同品类的薄膜样品时直接切换对应模式即可，大幅减少不同样品测试之间的参数调整时间，薄膜产线换型之后不需要重新设置参数，直接调取对应模式就可以快速投入测试。

仪器支持用户自行设定测量延时和放电延时，针对不同特性的薄膜样品可以自由调整参数，比如针对极化速度较慢的厚型硫化橡胶薄膜，可以延长测量延时，让材料内部完成充分极化之后再采集数据，得到的电阻率结果更加稳定，符合GB/T1692-2008标准里对极化时间的相关要求。仪器也自动识别量程超限状态，分别提示量程上超和量程下超的状态，让用户时间了解被测薄膜样品的电阻超出当前量程的方向，不需要人工额外判定，哪怕是电阻率远超出常规范围的特种薄膜样品，仪器也能快速提示用户调整测试方案，不需要人工排查。

仪器的输入端子同时支持香蕉插头和BNC插头两种接口类型，市面上绝大多数通用薄膜电阻率测试电极都可以直接和仪器适配使用，不需要额外采购转换配件，用户过去已经采购的各类薄膜专用电极，都可以直接搭配这台仪器使用，不需要额外投入配件成本，之前实验室留存的不同尺寸的薄膜夹具，都可以直接接在仪器上投入使用。

仪器的操作语言支持英文和中文两种模式，出口海外场景也可以直接切换为英文交互界面，适配不同区域用户的使用需求，显示位数可以在4位、5位两种模式之间自由切换，用户可以根据薄膜测试的精度需求选择对应的显示模式，不需要强制固定显示位数，高精度测试场景选择5位显示就可以获得更多的有效数字，大批量筛查场景选择4位显示可以更直观地查看读数。

仪器的精度保证期为1年，可以根据计量证书的有效期安排送检，支持在任意检测所完成计量检定，长期的精度稳定性有充足保障，不需要频繁送修校准，大幅降低了用户的长期使用成本，即便是天天开机测试大量薄膜样品的产线端，也不需要频繁校准，长期运行的成本很低。

很多长期使用这款仪器的用户反馈，在实际使用中发现这台仪器的适配性远超预期，过去很多以为只能用专用设备完成的薄膜测试，用这台仪器搭配常规配件就可以完成，真正做到了一机多用，是薄膜实验室里出勤率的电阻率测试设备。不少头部的薄膜制造企业都批量采购了这款仪器投入多个实验室日常使用，其性能表现得到了全行业广泛的验证。

六、核心性能参数

一般功能

测量参数：绝缘电阻R，泄漏电流I，表面电阻Rs，体积电阻Rv

测试电压：1-1000V，1000个档位可以调

测试范围：电阻10²Ω~10¹⁶Ω，基本覆盖半导电材料和超绝缘材料的电阻测量，超出显示电流换算可到20次方，电阻率可达到10²²Ω·cm

测量方式：手动/自动两种

界面语言选择：英文/中文两种

显示位数：4/5位两种选择

测量模式：三种

测试速度可选择：快速5次/秒，慢速1次/秒，两种可选

回读电压精度：0.5%±1V

测试特点：带设置记忆功能，开机一键测试出结果，不用反复设置

可设定测量延时和放电延时

十种自定义测量模式可以用户自己编辑，开机直接调取，满足不同材料的测试需求

量程超限显示：量程上超和量程下超

输入端子：香蕉插头，BNC插头

精度保证期：1年，根据计量证书有效期，可在任意检测所检测

操作温度和湿度：0℃到40℃，80%RH以下，无凝结

存储温度和湿度：-10℃到60℃，80%RH以下，无凝结

操作环境：室内，海拔2000m

电源：电压110V/220V AC，频率47Hz/63Hz，两种供电模式

功耗：50W

尺寸：约331mm×329mm×80mm

重量：约4.1kg

七、仪器标准配置说明

仪器的出厂标准配置涵盖了常规薄膜测试需要用到的所有配件，用户开箱之后不需要额外采购其他部件，就可以直接完成绝大多数常规薄膜样品的电阻率测试：

测试仪器1台，也就是BEST-380的主机本体，集成了所有核心的硬件电路、显示交互系统，是完成所有薄膜测试的核心载体。

电源线1条，适配标准的品字插头，可以直接接入常规的市电供电回路，为整机提供稳定的电力输入。

测试电极1套，适配常规薄膜样品的三电极测试结构，符合GB/T1692-2008标准的测试电极要求，直接搭配主机就可以完成薄膜样品的体积电阻率、表面电阻率测试。

使用说明书1份，完整记录了仪器的所有操作步骤、参数说明、故障排查方法，用户可以通过说明书快速掌握仪器的全部使用方法，尤其是针对薄型橡胶薄膜的测试注意事项，说明书里有专门的章节做详细说明。

出厂测试报告1份，仪器出厂前经过多轮校准测试，所有性能参数均经过核验，报告上记录了仪器的出厂实测数据，证明设备的性符合标称指标要求，可以投入薄膜类样品的合规检测工作。

上位机连接线1条，搭配配套的上位机软件使用，可以将仪器和计算机直接连接，完成远程控制、数据批量导出分析的操作，适配大批量薄膜测试的数据统计需求。

屏蔽箱1个，将被测薄膜样品放置在屏蔽箱内部，可以屏蔽外界空间的电磁干扰信号，避免杂散信号窜入微弱电流采集回路，保障超薄薄膜样品超高绝缘测试的稳定性。

测试夹1套，适配不同形态的薄膜电极接线，在临时搭配其他专用薄膜测试夹具的场景下，也可以快速完成接线，不需要额外采购适配配件。

232数据串口组件1套，适配老旧的RS232接口的计算机，完成设备和计算机之间的有线通信连接，适配不同薄膜实验室的老旧设备控制需求。

全套标准配件覆盖了常规实验室的日常薄膜测试需求，不需要额外采购其他配件就可以投入正常使用，大幅降低了用户的后续投入成本。部分特殊的定制化场景，比如超大功率的特殊电压测试，可以根据需求定制1-1500V的特殊电压版本，适配更多的特种薄膜测试需求。

八、仪器核心工作原理说明

BEST-380依托嵌入式高性能微处理器完成全流程逻辑控制，核心测试架构采用标准的恒压直流测试法，贴合GB/T1692-2008硫化橡胶薄膜电阻率测试的基础原理要求。

仪器内部的高精度直流可调电源模块，依托1000档的精细调压设计，可以输出1V到1000V区间任意设置的稳定直流测试电压，施加到被测薄膜样品两端之后，直流高压作用下薄膜材料内部会形成极其微弱的传导电流，也就是仪器可以采集到的泄漏电流I。依托欧姆定律的基本逻辑，仪器的核心采集模块可以精准测量出这个微弱的甚至的泄漏电流数值，结合预先施加在薄膜样品两端的已知测试电压，通过微处理器的高速运算，直接计算出对应的绝缘电阻R的数值，不需要人工介入完成计算过程，哪怕是厚度只有几微米的超薄薄膜，仪器也能精准采集到微弱的泄漏电流，得到准确的电阻结果。

在完成电阻R的采集之后，仪器内部预先存储了体积电阻率、表面电阻率的国标换算公式，用户仅需要提前输入被测薄膜的厚度、电极结构的相关尺寸参数，仪器的微处理器就可以自动完成对应电阻率的换算工作，不需要人工手动代入公式计算，从根本上避免了人工运算过程中可能出现的数值错误，即便厚度不足0.1mm的超薄橡胶薄膜，仪器也能自动代入厚度参数完成准确的电阻率换算，得到符合GB/T1692-2008标准要求的最终结果。

仪器搭载的微处理器单元，除了完成基础的参数运算之外，还可以实现全流程的自动控制：从开机之后的自检流程，到自动升压施加设定好的测试电压，再到计时等待用户设定的测量延时结束，完成电流采集运算，自动控制放电回路完成被测薄膜样品的电荷释放，全流程不需要人工操作，极大降低了测试人员的操作门槛，哪怕是接触薄膜测试的新人，也能快速上手完成符合标准的测试工作。

为了保障超薄薄膜样品微弱电流的采集精度，仪器的信号采集链路做了多重屏蔽设计，规避外界空间电磁干扰窜入采集回路引发的信号漂移，保证在常规的非屏蔽实验室环境下，依然可以精准采集到p的微弱泄漏电流，保障超高绝缘聚酰亚胺薄膜这类样品的测试结果稳定性。

不同于传统模拟式高阻计依赖手动调节电位器、读取指针数值的落后架构，BEST-380全数字化的采集逻辑，从电压输出、电流采集到数据运算全部由数字电路完成，所有参数的一致性由硬件精度保障，不会出现老式模拟设备长期使用之后元件漂移导致的性能劣化问题，仪器的长期稳定性得到了极大的提升。不少已经投入使用多年的BEST-380仪器，依然可以一次性通过1%精度的检定要求，长期性能表现极其可靠，适配薄膜行业长期大批量测试的需求。

仪器的核心分选功能依托内置的Handler接口实现，测试完成后，微处理器会自动将实测的薄膜电阻值和用户预先设置的合格阈值完成比对，根据比对结果输出对应的开关量信号，直接驱动下游自动化分选设备完成合格品、不合格品的分拣不需要额外的控制模块介入，就可以直接对接绝大多数薄膜卷绕产线的控制需求，实现无人值守的全检流程

九、仪器接口布局与功能详解

BEST-380的机身接口布局简洁清晰，所有接口的功能都有明确标注，新用户可以快速熟悉每个部件的作用，哪怕是接触薄膜测试设备的操作人员，也能快速完成全部接线操作：

4.3寸高分辨率TFT显示屏：仪器的核心交互部件，全彩显示所有操作菜单、运行状态、测试结果，所有触控操作都可以在这块屏幕上完成，视觉显示效果清晰，长时间观测薄膜测试数据也不容易产生视觉疲劳，即便在薄膜研发实验室的明亮环境下，屏幕上的读数也能清晰可见。

HANDLER接口：专用的自动化产线对接接口，对接下游自动化薄膜分选设备的控制信号，测试完成之后直接输出对应合格/不合格的开关量信号，驱动产线的执行机构完成不合格薄膜产品的剔除，实现产线上的全自动无人值守测试，适配卷状薄膜的流水线全检需求。

RS-232接口：经典的串行通信接口，可以连接常规的计算机串口，实现仪器和电脑端的有线数据传输.

以太网接口：在如今数字化、网络化的实验室及生产环境中，以太网接口为仪器与局域网乃至互联网的连接提供了可能。通过这个接口，BEST - 380可以轻松接入企业的内部网络，实现远程监控与数据共享。例如，在大型薄膜制造企业的多个实验室中，技术人员可以坐在办公室的电脑前，通过网络实时查看分布在不同车间或实验室的BEST - 380仪器的运行状态、正在进行的薄膜测试数据以及历史测试记录等。这不仅方便了管理人员对生产质量和研发进度的把控，也便于不同部门之间的协同工作。同时，当仪器出现异常或故障时，远程技术支持人员可以通过网络连接，快速诊断问题并提供解决方案，大大缩短了故障排除的时间，提高了设备的利用率。

U盘接口：这一接口极大地便利了测试数据的导出与存储。在完成一批薄膜样品的测试后，操作人员只需将U盘插入该接口，仪器便会自动识别并将测试数据以特定的文件格式（如Excel或文本文件）存储到U盘中。这些数据可以方便地在其他电脑上进行进一步的分析、处理和报告生成。而且，U盘接口的使用无需安装额外的驱动程序，操作简单快捷，即使是不熟悉计算机高级操作的人员也能轻松上手。此外，对于一些需要长期保存测试数据的企业或研究机构，U盘作为一种常见的移动存储设备，能够确保数据的安全性和可追溯性。

电源输入接口：采用标准的品字插头设计，适配常见的电源线。该接口负责将外部的交流电源引入仪器内部，为整个设备的运行提供稳定的电力支持。其设计符合安全标准，能够有效防止漏电等安全隐患，保障操作人员的人身安全。同时，电源输入接口具有一定的通用性，在仪器需要维修或更换电源线时，能够方便地找到适配的线缆，减少了因配件问题导致的设备停机时间。

测试电极接口（香蕉插头和BNC插头）：这两个接口是仪器与外部测试电极连接的关键部位。香蕉插头接口具有连接牢固、接触良好的特点，适用于常规的薄膜测试电极连接，能够保证测试信号的稳定传输；BNC插头接口则具有屏蔽性能好、信号传输损耗小的优势，在一些对测试精度、需要避免外界干扰的场景中更为适用。例如，在测试超薄、高绝缘的聚酰亚胺薄膜时，为了尽可能减少外界电磁干扰对微弱泄漏电流采集的影响，使用BNC插头接口连接测试电极和仪器，能够提高测试数据的准确性和可靠性。操作人员可以根据实际使用的测试电极类型，灵活选择合适的接口进行连接，无需额外的转换配件，方便快捷。

放电接口：在测试带有电容性的厚型薄膜样品时，样品在测试过程中会积累一定的电荷。为了确保操作人员的安全以及仪器的正常运行，放电接口起到了关键作用。当测试完成后，仪器会自动通过该接口将样品上积累的电荷安全释放，避免在取出样品时发生电击事故。同时，放电过程由仪器控制，能够保证放电的安全性，不会对样品和仪器本身造成损害。

仪器的这些接口布局合理，功能明确，充分考虑了用户在实际使用过程中的各种需求。无论是日常的实验室测试、生产线的全检，还是与外部设备的连接和数据交互，BEST - 380都能通过这些接口实现高效、稳定的运行，为用户提供便捷、可靠的薄膜电阻率测试解决方案。在未来的发展中，随着技术的不断进步和用户需求的不断变化，这些接口也将不断优化和升级，以适应更多新的应用场景和功能扩展。例如，随着物联网技术的广泛应用，仪器可能会增加更多的无线连接接口，实现更加便捷的远程控制和数据传输，进一步提升在薄膜检测领域的应用价值。
