一、引言
在印制电路板（PCB）制造与电子元器件封装领域，三防漆（Conformal Coating）作为一道关键的防护工序，承担着防潮、防盐雾、防霉菌及绝缘保护的重要作用。然而，电子设备在实际服役过程中，除了面临湿热、腐蚀等环境挑战外，还可能遭遇高电压电弧放电的冲击。这种高电压、小电流的电弧放电现象，极易导致三防漆涂层发生热分解、碳化，进而形成导电通道，引发短路、漏电甚至设备失效等严重安全事故。
为了科学评价三防漆及其基材的耐电弧性能，我国制定了GB/T 1411-2002《干固体绝缘材料 耐高电压、小电流电弧放电的试验》标准。该标准等同采用IEC 61621:1997国际标准，是目前行业内耐电弧性能测试基准。基于这一标准研制的BDH-20KV型耐电弧试验仪，专为三防漆、绝缘漆、树脂胶及各类固体绝缘材料的耐电弧性能评估而设计，为电子制造、电机电器及航空航天等行业提供了可靠的检测手段。
本文旨在结合GB/T 1411-2002标准要求与BDH-20KV设备的技术特性，全面解析该试验仪的工作原理、结构设计、操作流程及应用价值。希望通过详实的技术阐述，为相关行业的质检人员、研发工程师及实验室管理者提供一份具备参考价值的专业资料，助力提升电子产品的绝缘防护水平。
二、标准依据与测试原理
GB/T1411-2002三防漆耐电弧试验仪的设计与制造严格遵循GB/T 1411-2002标准，其测试原理基于对材料在高压电弧作用下的耐受能力进行量化评估。
1. 标准适用范围
GB/T 1411-2002标准规定了干固体绝缘材料在暴露于高电压、小电流电弧放电时的耐受能力测试方法。该标准适用于三防漆、塑料、薄膜、树脂、云母、陶瓷、玻璃、绝缘油、纸板等各类固体绝缘材料。通过模拟实际使用中可能遇到的电弧放电环境，比较不同材料在局部热和化学分解方面的差异，从而为材料选型、质量控制及工艺改进提供数据支持。
2. 测试原理概述
耐电弧测试的核心在于模拟高电压、小电流电弧对材料表面的反复轰击。测试过程中，电极在试样表面产生电弧，电弧的能量逐级增加，从最初的间歇式小电流电弧逐渐过渡到连续的大电流电弧。电弧放电会引起材料表面的局部加热、氧化、分解甚至碳化，最终形成导电通道，导致材料失效。
根据标准定义，材料失效有三种判定情况：一是试样内形成导电通道；二是电弧引起材料燃烧且在电弧切断后继续燃烧；三是电弧熄灭且无法重新点燃。从试验开始到材料失效的总时间（秒），即为该材料的耐电弧时间，用于评价其耐电弧性能。
3. 测试程序的阶段性特征
GB/T 1411-2002标准将测试过程分为七个阶段，每个阶段持续60秒，电弧电流的波形和幅值按规律变化。前三个阶段为间歇电弧，后四个阶段为连续电弧，具体参数如下：
阶段（1/8-10）：电流10mA，通断时间为1/8秒通、7/8秒断，总时间60秒。
第二阶段（1/4-10）：电流10mA，通断时间为1/4秒通、3/4秒断，总时间120秒。
第三阶段（1/2-10）：电流10mA，通断时间为1/2秒通、1/2秒断，总时间180秒。
第四阶段（10）：电流10mA，连续电弧，总时间240秒。
第五阶段（20）：电流20mA，连续电弧，总时间300秒。
第六阶段（30）：电流30mA，连续电弧，总时间360秒。
第七阶段（40）：电流40mA，连续电弧，总时间420秒。
这种逐级增加的严酷程度设计，能够更真实地模拟材料在实际使用中遇到的不同强度的电弧冲击，使测试结果更具参考价值。
三、设备核心设计与技术架构

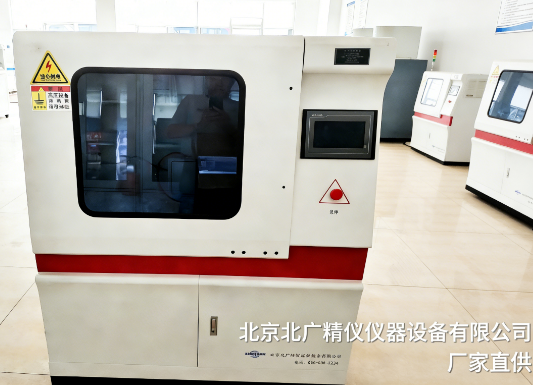

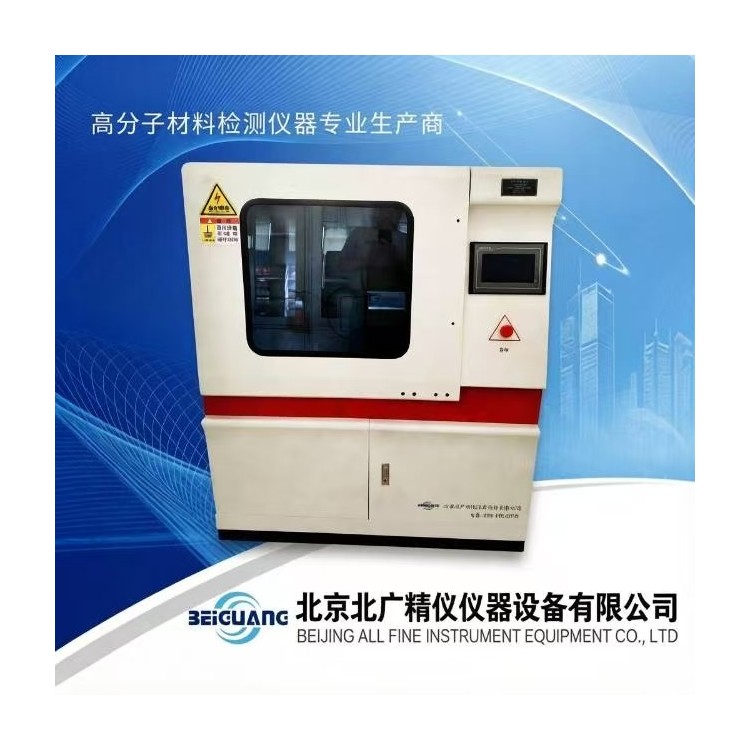

GB/T1411-2002三防漆耐电弧试验仪采用触摸屏控制与高压发生技术相结合的设计，确保测试过程的自动化、安全性与准确性。
1. 高压发生系统
设备的核心部件为2万伏高压发生器，能够将输入的交流220V电压升压至0-20KV的可调输出。高压发生器的设计符合标准要求，额定次级电压（开路）为15KV，额定次级电流（短路）为60mA，线路频率范围为48Hz-62Hz。通过可变比自耦变压器调节输入电压，可实现试验电压的精确控制，电压控制误差优于2%。
2. 电极系统设计
电极系统是决定测试准确性的关键部件。BDH-20KV配备了两套试验电极：一套为钨钢电极，尺寸为2.4mm×70mm，符合GB/T 1411-2002标准中对电极直径2.4mm±0.05mm的要求；另一套为不锈钢板状电极，尺寸为25.4mm×12.7mm×0.15mm，适用于不同测试需求。电极配置角为110度，电极间距离可在0-6.35mm范围内调节，满足标准中6.35mm±0.1mm的间距要求。
电极的重量设计为50g，确保对试样施加0.5±0.05N的压力，符合标准对电极压力的规定。电极表面经过研磨抛光，形成与轴线夹角30°±1°的平椭圆面，保证电弧的稳定产生。
3. 控制与保护系统
设备采用触摸屏作为人机交互界面，操作直观便捷。控制系统具备以下功能：
试验电流可选：10mA、20mA、30mA、40mA，覆盖标准要求的全部电流等级。
电弧通断时间精确控制：误差<5ms，确保间歇电弧的周期准确性。
电流控制精度：优于±10%，电流测试精度优于±1.5%，保证测试数据的可靠性。
安全保护系统是设备的重要组成部分，包括过流保护、短路保护、安全门开启保护及软件误操作保护等多重防护措施。当设备出现过流、短路或安全门打开时，系统会立即切断高压输出，保障操作人员的安全。
4. 试验箱体设计
试验箱体采用不通风的密闭结构，尺寸不小于300mm×150mm×100mm，符合标准对试验环境的要求。箱体正面设有观察窗，方便操作人员在不打开箱门的情况下观察电弧放电情况。箱体顶部设有排气装置，可在试验过程中排出烟雾或气体，避免有害气体积聚。
四、性能参数
本章节所列参数为BDH-20KV试验仪的核心技术指标，供用户选型、验收及期间核查参考。
输入电压：交流220V
输出电压：交流0-20KV
电器容量：2KVA
试验方式：间歇电弧，连续电弧
试验电流：10MA-20MA-30MA-40MA可选
试验电压控制误差：优于2%
电弧通断时间误差：<5ms
试验电压连续可调：0-20KV
电流控制精度：优于±10%
电流测试精度：优于±1.5%
电极对试样压力：0.5±0.05N
电极规格：不锈钢板状电极25.4mm×12.7mm×0.15mm
钨钢电极2.4mm×70mm
电极配置角：110度
电极重量：50G
五、试样制备与试验流程
规范的操作流程是保证测试结果准确性的前提，以下是BDH-20KV试验仪的标准操作步骤。
1. 试样制备
根据GB/T 1411-2002标准，试样制备应遵循以下要求：
试样厚度：标准厚度为3mm±0.1mm，使用其他厚度时应予以报告。
试样尺寸：应保证试验在平坦表面上进行，电极距离试样边缘不少于6mm，距离先前试验过的位置不少于12mm。
试样处理：试验前应清除试样表面的粉尘、湿气和指印等污染物，可采用合适的方法进行清洗和干燥。
对于三防漆试样，应将其均匀涂覆在基板表面，厚度符合产品规范要求，并在标准条件下固化。
2. 条件处理
除另有规定外，试样应在23℃±2℃、相对湿度50%±5%的标准大气中至少暴露24小时，以达到平衡状态。对于吸湿性较强的三防漆材料，可适当延长处理时间，确保测试结果的稳定性。
3. 设备校准
正式试验前，需对设备进行校准：
开路工作电压校准：在无负载情况下，调节电压至12.5KV，用精度0.5%的电压表测量次级电压，确保符合要求。
次级电流校准：将电极置于陶瓷块上，调节电极间距至6.35mm，施加电压并调节电流至10mA、20mA、30mA、40mA，用精度±5%的毫安表验证电流准确性。
4. 试验操作步骤
将制备好的试样固定在电极装置上，调节电极间距至6.35mm±0.1mm，确保电极以0.5±0.05N的压力静置于试样表面。
关闭试验箱门，确认安全门处于闭合状态。
在触摸屏上选择试验参数：电流等级、试验方式等。
启动试验，设备将自动按照设定的程序进行电弧放电测试。
观察电弧放电情况，记录试验过程中的异常现象，如燃烧、软化、碳化等。
当材料发生失效时，设备会自动切断电弧电流并停止计时，记录失效时间。
试验结束后，打开排气装置排出箱内烟雾，取出试样，清理试验区域。
5. 数据处理与报告
根据标准要求，每种材料的试样至少进行5次试验，记录每次试验的失效时间。试验结果以中值、最小值表示，同时报告观察到的特殊现象，如燃烧、软化等。
六、三防漆耐电弧性能的影响因素
三防漆的耐电弧性能受多种因素影响，了解这些因素有助于提高产品的绝缘性能。
1. 材料成分与配方
三防漆的主要成分包括树脂基体、固化剂、稀释剂及添加剂等。不同树脂体系的耐电弧性能差异显著，如环氧树脂、聚氨酯、有机硅等，其分子结构和热稳定性决定了材料在电弧作用下的表现。一般来说，含有芳环结构或硅元素的树脂具有更好的耐电弧性能。
2. 涂层厚度
涂层厚度是影响耐电弧性能的重要因素。过薄的涂层可能无法提供足够的绝缘保护，电弧容易击穿涂层到达基材；而过厚的涂层则可能导致内应力增加，出现裂纹或剥落，降低绝缘性能。因此，应根据产品要求选择合适厚度的三防漆涂层。
3. 固化程度
三防漆的固化程度直接影响其耐电弧性能。固化不的涂层含有未反应的基团和低分子物质，在电弧作用下更容易发生分解和碳化。因此，应严格控制固化温度和时间，确保涂层固化。
4. 环境因素
环境中的温度、湿度、污染等因素会影响三防漆的耐电弧性能。高温会加速材料的热老化，降低绝缘性能；高湿度会使材料吸湿，增加导电性；污染物中的离子成分会形成导电通道，加速电弧的发展。因此，在实际应用中，应考虑环境因素对三防漆性能的影响。
七、设备维护与故障排除
为了保证BDH-20KV试验仪的长期稳定运行，需要定期进行维护和保养。
1. 日常维护
每次试验后，用不起毛的纸巾蘸取乙醇清洗电极，去除表面的燃烧产物和碳化物，再用去离子水擦洗并擦干。
定期检查电极的磨损情况，当电极出现裂纹、凹痕或粗糙疵点时，应进行削尖处理，确保电极形状符合标准要求。
保持试验箱内的清洁，及时清理试验残留物，避免影响下次试验。
定期检查高压发生器的连接线路，确保无松动、无破损，避免接触不良导致的电压波动。
2. 定期校准
每月对电压表和毫安表进行一次校准，确保测量精度符合要求。
每季度对电极间距和压力进行检查，确保符合标准规定。
每年对设备进行全面校准，包括电压控制误差、电流精度、通断时间误差等，确保设备性能稳定。
3. 常见故障及排除
高压无法输出：检查输入电压是否正常，安全门是否闭合，过流保护是否动作。如过流保护动作，应检查试样是否短路，电极间距是否过小。
电流不稳定：检查电极接触是否良好，试样表面是否平整，高压线路是否有松动。
电弧形状异常：检查电极是否磨损，电极间距是否正确，高压发生器是否正常工作。
触摸屏无响应：检查电源是否正常，触摸屏连接线是否松动，必要时重启设备。
八、应用领域与行业价值
BDH-20KV试验仪在多个行业具有广泛的应用价值，主要体现在以下几个方面：
1. 电子制造行业
在PCB制造过程中，三防漆的耐电弧性能直接影响电子产品的可靠性和安全性。通过该试验仪对不同类型的三防漆进行测试，可以选择产品需求的保护材料，提高电子产品的绝缘性能和抗电弧能力，减少因电弧放电导致的产品失效。
2. 电机电器行业
电机、电器等设备中的绝缘材料需要具备良好的耐电弧性能，以防止在运行过程中因电弧放电而损坏。BDH-20KV试验仪可用于评估绝缘漆、绝缘纸、绝缘薄膜等材料的耐电弧性能，为电机电器的设计和制造提供数据支持。
3. 航空航天行业
航空航天设备对材料的性能要求，尤其是耐电弧性能。通过该试验仪对航空用三防漆、绝缘材料等进行测试，可以确保材料在环境下的可靠性，保障航空航天设备的安全运行。
4. 新能源行业
新能源汽车、光伏发电、风力发电等新能源设备中，大量使用绝缘材料和三防漆。BDH-20KV试验仪可用于评估这些材料的耐电弧性能，提高新能源设备的绝缘水平和安全性。
5. 质量检测与认证
第三方检测机构和企业质检部门可利用该试验仪对产品进行质量检测，确保产品符合相关标准和规范的要求。同时，该设备也可用于产品认证过程中的性能测试，为产品进入市场提供技术支撑。
九、标准对比与发展趋势
1. 国内外标准对比
GB/T 1411-2002标准等同采用IEC 61621:1997国际标准，与国际标准保持一致。此外，美国ASTM D495标准、UL 746A标准等也对绝缘材料的耐电弧性能测试做出了规定。不同标准在测试方法、电极设计、试验程序等方面存在一定差异，但核心原理都是评估材料在高压电弧作用下的耐受能力。
2. 技术发展趋势
随着电子技术的不断发展，对绝缘材料的耐电弧性能要求越来越高。未来，耐电弧试验仪将朝着以下几个方向发展：
智能化：采用更的控制系统和传感器，实现测试过程的自动化和智能化，提高测试效率和数据准确性。
多功能化：集成多种测试方法，如漏电起痕测试、耐电痕化测试等，实现一机多用。
高精度化：进一步提高电压和电流的控制精度，满足更高要求的测试需求。
网络化：支持数据远程传输和管理，实现测试数据的共享和分析，提高实验室的管理水平。
十、结语
耐电弧试验仪BDH-20KV是一款符合国家标准要求的高精度测试设备，能够为三防漆、绝缘材料等产品的耐电弧性能评估提供可靠的技术支持。通过该设备，企业可以更好地了解产品的绝缘性能，优化材料配方和生产工艺，提高产品质量和市场竞争力。
在实际应用中，应严格按照标准要求进行试样制备、试验操作和数据处理，确保测试结果的准确性和可比性。同时，加强设备的维护和校准，保证设备的长期稳定运行。随着电子行业的不断发展，对绝缘材料性能的要求将越来越高，BDH-20KV试验仪将在产品质量控制和研发创新中发挥越来越重要的作用。
希望本文的介绍能够帮助读者更好地了解BDH-20KV试验仪的技术特性和应用价值，为相关工作的开展提供有益的参考。如需了解更多详细信息，欢迎随时咨询，我们将竭诚为您提供专业的技术支持和服务。
