一、引言
在制药、生物制品、食品加工以及微电子制造等诸多行业中，流体过滤是保障产品质量与安全的核心环节。微孔滤膜及滤芯作为拦截微粒、细菌及不溶性杂质的关键介质，其过滤性能的可靠性直接关系到最终产品的成败。为了确保除菌过滤系统的有效性，防止由于滤膜破损、安装不当或密封失效导致的产品污染，对过滤器进行周期性或非周期性的完整性检测已成为行业内的质量控制手段。
过滤器完整性检测是一种非破坏性的物理测试方法，通过量化气体或液体透过湿润滤膜的参数变化，来判断滤膜孔径结构的完整性与一致性。随着药品生产质量管理规范（GMP）的持续升级以及数据完整性要求的日益严格，传统的手工检测方式已难以满足现代工厂对于自动化、信息化和可追溯性的需求。微孔滤膜滤芯过滤器完整性检测仪BQS-2600正是在这一背景下，针对高标准的工业应用环境而设计的专业检测设备。
本文将围绕BQS-2600的技术原理、系统架构、功能特性及实际应用展开深入探讨。旨在通过详实的技术解析，为相关领域的验证工程师、质量管理人员及设备采购人员提供一份具备参考价值的技术资料，协助各单位建立更为严谨的过滤系统质控体系。
二、检测原理与技术基础
微孔滤膜滤芯过滤器完整性检测仪的核心在于利用流体力学原理，通过特定的算法将物理现象转化为可量化的数据指标。BQS-2600涵盖了当前主流的几种检测方法，能够适应不同材质、不同孔径及不同结构的过滤器检测需求。
1. 泡点测试原理
泡点测试是基于毛细管现象的一种定性或半定量测试方法。当滤膜被润湿液浸润后，液体在表面张力的作用下会填充滤膜的微孔。若在滤膜上游施加气体压力，随着压力逐渐升高，孔径的孔隙处会首先克服液体的表面张力，将孔内的润湿液压出，使气体穿透滤膜形成连续的气泡。
根据杨-拉普拉斯方程（Young-Laplace equation），泡点压力与滤膜的孔径大小成反比。孔径越大，所需的穿透压力越小。仪器通过高精度压力传感器监测上游压力的微小波动或下游气流的产生，从而判定滤膜的泡点值。该值必须在制造商提供的合格限度范围内，方能证明滤膜的孔径分布符合设计要求。BQS-2600支持手动泡点、基本泡点及增强泡点三种模式，其中增强泡点模式通过优化进气控制，能有效抑制压力过冲，保护滤膜结构不受损伤。
2. 扩散流测试原理
当施加的气体压力低于滤膜的泡点压力时，气体分子虽不能穿透干燥的膜孔，但可以溶解并扩散通过充满润湿液的膜孔。这种现象被称为气体通过液体的扩散。扩散流的流量与滤膜的有效过滤面积、气体溶解度、压差以及滤膜材料的属性相关。
在恒定的压力下，扩散流表现为一个稳定的气体流量。通过测量一定时间内上游压力的衰减量或下游气体的收集量，仪器可以计算出扩散流数值。如果滤膜存在缺陷（如裂痕、针孔），扩散流数值会显著升高。相比于泡点测试，扩散流测试对微小缺陷更为敏感，且属于非破坏性测试，适用于除菌级过滤器的在线验证。
3. 水侵入法测试原理
水侵入法（Water Intrusion Test）主要针对疏水性滤膜设计。由于疏水性滤膜不被水浸润，在一定的水压下，水无法透过完整的膜孔。仪器向滤膜上游施加水压，如果滤膜完整，下游不会有水流出，但会有极其微量的水蒸气扩散。
BQS-2600通过高精度流量传感器监测下游的气体流量变化，间接计算出水侵入的速率。该方法无需使用酒精等有机溶剂进行润湿，既降低了生产成本，又避免了溶剂残留对产品的潜在污染，特别适用于罐通气滤芯、蒸汽滤芯等大直径疏水过滤器的完整性检测。
4. 压力衰减法
压力衰减法是扩散流测试的另一种表现形式。在封闭的上游气路中，对湿润的滤芯加压至设定值后，切断气源。如果滤芯完整，仅存在微小的扩散流，上游压力下降非常缓慢；若滤芯存在缺陷，气体大量泄漏，压力将迅速下降。仪器通过记录一段时间内压力随时间的变化曲线，计算出压力衰减率，从而判断滤芯的完整性。这种方法对于检测滤芯与滤壳之间的密封性尤为有效。
三、系统架构与硬件设计
BQS-2600的内部构造体现了模块化与高集成度的设计理念，旨在提升系统的稳定性与环境适应性。
1. 气路控制系统
仪器的气路设计经过了流体动力学优化。核心部件包括高精度调压阀、电磁换向阀以及稳流装置。优化的进气控制单元能够精确控制升压速率，避免压力冲击对滤膜造成的物理损伤。值得一提的是，得益于高精度传感器与算法的配合，该仪器的气路连接长度可延伸至100米。这意味着主机可以固定在控制室内，而测试探头可布置在距离较远的洁净区或生产现场，极大地方便了大型车间或多楼层厂房的测试布局，且长管路不会引入显著的测量误差。
2. 传感与数据采集系统
系统配备了高稳定性的压力传感器和流量传感器。这些传感器不仅具备较高的分辨率和线性度，还具有良好的温度补偿特性，确保在环境温度变化的情况下仍能输出可靠的信号。内置的运算单元能够以毫秒级的频率采集数据，并结合优化的滤波算法，剔除因环境振动或气流脉动产生的噪声干扰，还原真实的测试曲线。
3. 人机交互界面

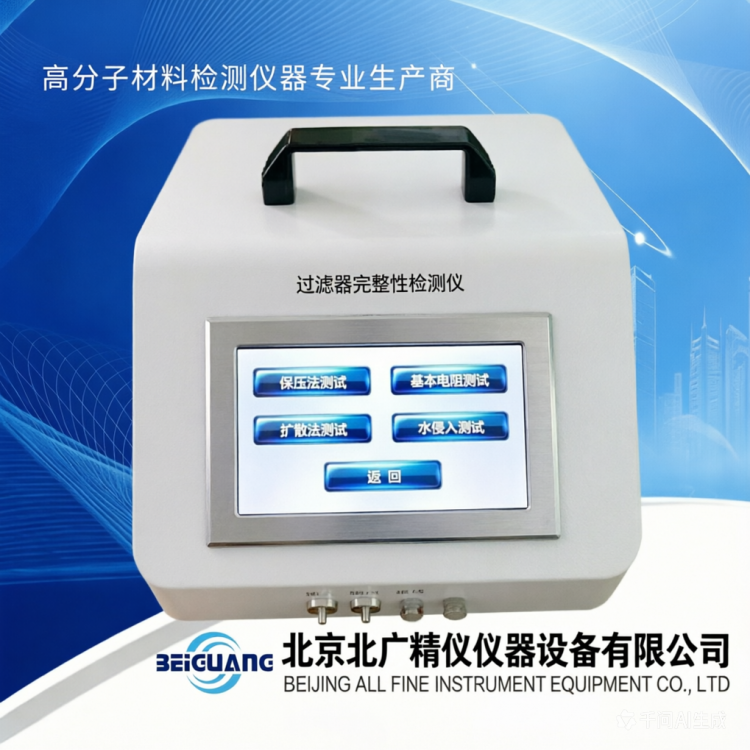

设备正面配置了一块10英寸的真彩触摸屏。这块屏幕不仅尺寸适中，而且具有较高的亮度和对比度，即使在光线较强的洁净室内也能清晰辨识。界面设计采用了图标化与菜单化相结合的方式，逻辑层级简洁明了。操作人员可以通过触摸操作完成参数设置、方案调用、数据查询及报表打印等一系列动作。系统支持中英文双语无缝切换，满足了跨国企业或出口设备的语言需求。
4. 机械结构与防护等级
考虑到制药车间的清洁消毒需求，仪器外壳采用了耐腐蚀的工程材料，边角处进行了圆滑处理，便于擦拭清洁。在防尘防溅设计上，设备正面达到了IP65防护级别，能够有效抵御来自各个方向的低压水柱喷射及粉尘侵入。进出气口采用了国际通用的快速连接头（如Staubli接头），连接牢固且拆装便捷，有效避免了因管路连接错误导致的测试失败或设备损坏。整机结构紧凑，外型尺寸为240mm（宽）×320mm（深）×400mm（高），重量为10kg，兼顾了台式使用的稳定性与搬运的便利性。
四、软件功能与数据完整性
在现行GMP及FDA 21 CFR Part 11法规框架下，电子数据的可靠性与安全性是验证工作的重中之重。BQS-2600搭载了自主优化的Linux操作系统，从底层架构上保障了系统的安全性与健壮性。
1. 权限管理与电子签名
系统构建了的多级权限管理体系。支持创建多达1000个独立的用户账号，并将权限细分为四个层级。不同层级的用户拥有不同的操作范围，例如：操作员仅能执行测试和查看数据，管理员可以进行参数修改，而超级管理员则负责用户权限分配和系统配置。每个用户均需通过的用户名和密码登录，所有关键操作（如测试启动、数据删除、参数变更）均需进行电子签名确认。这种分级管理机制有效防止了未经的访问和误操作，确保了职责分离（SoD）原则的落实。
2. 审计追踪功能
审计追踪（Audit Trail）是数据完整性的核心要素。BQS-2600内置了的审计追踪模块，能够自动记录所有关键事件的日志。记录内容包括登录登出时间、测试记录的创建与修改、参数的变更详情、报警信息以及系统开关机时间等。这些日志信息附带时间戳，且一经生成即不可修改、不可删除。日志存储容量足以支持5年以上的运行数据，并支持通过USB接口导出，方便质量部门进行定期审查。
3. 预存方案与灵活性
为了提高现场操作的效率并减少人为输入错误，仪器内置了1000组预存方案存储空间。用户可以根据不同滤芯的型号、批次及工艺要求，预先设定好测试参数（如测试类型、压力值、保压时间、合格限度等）。在现场测试时，操作人员仅需调用相应的方案编号，即可一键启动测试，无需逐项输入参数。这种“傻瓜式”的操作模式既提高了工作效率，又限度地降低了人为差错的风险。
4. 数据导出与打印
仪器配备了内置的热敏打印机。与传统的针式打印机或喷墨打印机相比，热敏打印无需油墨或色带，从根本上杜绝了颗粒物和油墨污染洁净环境的风险。打印出的报告字迹清晰，在适宜的保存条件下可留存10年以上。此外，系统支持通过USB接口导出数据，导出的内容不仅包括最终的测试结果，还包括原始的测试曲线、配置数据及审计追踪日志，满足了数据备份与深度分析的需求。
五、性能参数
电源要求/功率：100-240VAC, 50HZ, 120W备用电池(选配)；
操作压力：100-10000 mbar(150psi)；
单位：Mbar, kpa, psi, kgf/cm2；
操作条件：环境温度:+5℃~+40℃; 相对湿度:10-80%；
外型尺寸(mm)：240(宽)x320(深)x400(高)；
测试功能：手动泡点测试; 基本泡点测试; 增强泡点测试; 保压测试; 扩散流测试; 水浸入测试; 超滤膜包测试；
测试精度：净体积测试:±4%; 气泡点:±50mbar; 扩散流:±4%; 水浸入法:±0.02ml；
测试范围：泡点:100-8000mbar; 扩散流速:1-1000ml/min; 水浸入:0.01-100ml/min；
适用范围：对称及非对称膜测试、针式过滤器、囊式过滤器、平板过滤器、筒式过滤器(12芯20英寸以内)、超滤膜包、超滤柱、各种不规则过滤器；
审计追踪：多项事件日志、可导出不可修改，存储≥5年；
权限管理：用户名密码登录, 4级权限, 满足FDA 21 CFR PART 11要求；
预存方案/用户数量：1000组；
操作系统：Linux系统；
操作界面：采用中英文双语操作界面；
防尘防溅级别：正面IP65；
打印功能：自带内置微型打印机, 联机PC；
历史记录/备份：储存30万条记录; 支持U盘导出数据(包括测试曲线)；
显示屏：高清晰度10"彩色触摸屏；
串口连接方式：RS232串口, USB接口; 支持无线连接；
使用方式：在线/离线；
适用环境：D级以上；
重量：10KG；
信号输出：(4-20)mA、RS485、12V报警输出(选配)。
六、应用场景深度解析
BQS-2600凭借其全面的测试功能和稳定的性能表现，在多个关键领域发挥着重要作用。
1. 制药行业无菌过滤验证
在无菌制剂的生产过程中，除菌过滤器的完整性检测是批次放行的前提条件。根据《药品生产质量管理规范》及相关技术指南，除菌过滤器在使用前和使用后均需进行完整性测试。
使用前测试（Pre-use Post Sterilization Integrity Test, PUPSIT）是为了确认过滤器在灭菌过程及安装过程中未受损。BQS-2600支持在线测试模式，配合无菌连接组件，可以在不破坏系统密闭性的前提下完成检测。
使用后测试（Post-use Integrity Test）则是为了证实在过滤过程中滤膜保持了完整性，没有发生破膜或泄漏，从而保证过滤效果的可靠性。仪器的大容量滤芯测试能力（最多支持12芯20英寸滤筒）使得整组过滤器的验证工作得以一次性完成，大幅提升了验证效率。
2. 生物反应器与发酵罐通气系统
生物反应器和发酵罐通常需要通入无菌空气以维持微生物的生长代谢。用于空气过滤的疏水性滤芯（如罐顶呼吸器）长期处于湿热蒸汽灭菌的环境中，容易发生老化或损坏。水侵入法测试功能为此类滤芯提供了理想的检测手段。无需使用润湿，直接通水测试，既符合环保要求，又避免了溶剂对滤膜寿命的影响。
3. 超滤系统的完整性确认
超滤技术广泛应用于蛋白质的浓缩、透析和缓冲液置换。超滤膜包或中空纤维柱的完整性直接关系到产物的回收率和纯度。BQS-2600专门设置了超滤膜包测试程序，能够适应超滤膜的压力-流量特性，准确判断膜丝是否存在断裂或密封失效。
4. 洁净室工艺用气检测
洁净室内的压缩空气、氮气、氩气等工艺气体也需要经过终端过滤。这些气体过滤器通常安装在洁净区的吊顶或技术夹层内。仪器支持长达100米的远程气路连接，允许将主机放置在方便操作的位置，而将测试接口引至过滤器附近，解决了高空作业和设备防尘的矛盾。
5. 食品饮料行业的过滤保障
在啤酒、葡萄酒、瓶装水的生产中，过滤工序用于去除酵母、细菌和浑浊物。滤芯的完整性直接影响产品的澄清度和保质期。该仪器提供的多种测试模式可以覆盖从预过滤到终过滤的各种滤芯类型，帮助企业建立从原料到成品的全流程质控体系。
七、操作规范与维护保养
为了确保检测结果的准确性和延长设备使用寿命，建立标准化的操作流程（SOP）至关重要。
1. 测试前的准备工作
首先，确认仪器处于校准有效期内，检查电源线及气管连接是否牢固。
其次，根据待测滤芯的类型选择合适的润湿液（通常为纯化水或特定溶剂）。对于亲水性滤膜，需确保滤膜浸润，排除膜孔内残留的空气，否则会导致扩散流虚高，出现假阳性结果。
再次，正确安装滤芯，注意流向标识，确保密封圈完好无损且安装到位。
最后，开启仪器，输入用户密码登录系统，调用或新建相应的测试方案。
2. 测试执行与结果判定
启动测试后，仪器将自动执行加压、稳压、检测等步骤。操作人员需密切关注屏幕上的实时曲线和压力数值。测试结束后，系统会自动给出“合格”或“不合格”的判定结果。若结果异常，不应立即重复测试，而应首先检查滤芯安装、润湿情况及气路密封性，排除外部干扰因素后再行复测。
3. 日常维护与定期校验
日常使用后，应用干净的软布擦拭仪器外壳，保持设备清洁。定期检查快速接头的磨损情况，如有松动或漏气应及时更换。
根据法规要求，完整性测试仪需定期进行计量检定。建议每年至少进行一次第三方校准，校准项目应包括压力传感器精度、流量计精度及计时器精度。
内置打印机的打印头若脏污，可能导致打印字迹模糊，可使用无水乙醇棉签轻轻擦拭。
若仪器长时间闲置，应存放在干燥、通风、无腐蚀性气体的环境中，并定期通电开机，防止电子元器件受潮。
八、合规性与验证支持
对于受监管行业的用户而言，设备的合规性是其能否投入使用的关键。
1. 满足法规指南要求
BQS-2600的设计充分考虑了国内外相关法规的要求。其权限管理、审计追踪和电子签名功能符合美国FDA 21 CFR Part 11电子记录与电子签名的相关规定。同时，其测试原理和方法符合《中国药典》、《美国药典》（USP）及《欧洲药典》（EP）中关于无菌过滤及过滤器完整性检测的指导原则。
2. 验证文件体系
为了协助用户顺利完成设备的安装确认（IQ）、运行确认（OQ）和性能确认（PQ），仪器可提供完整的验证支持服务。
IQ阶段，确认设备的到货验收、安装环境及软硬件配置是否符合设计要求。
OQ阶段，通过一系列挑战性测试，验证设备的各项功能（如压力控制精度、报警功能、数据备份功能、权限控制逻辑等）是否按预期运行。
PQ阶段，通过使用标准滤芯或实际生产滤芯进行重复测试，确认设备在真实工作环境下的稳定性和重现性。
此外，仪器已通过欧盟CE认证，表明其符合欧盟相关指令对健康、安全、环保等方面的要求，为产品进入国际市场提供了通行证。
九、技术优势与行业价值
相较于传统的检测手段或同类设备，BQS-2600在多个方面展现了其独特的技术价值。
1. 提升检测效率
通过优化测试算法，仪器的单次测试时间得到了有效缩短，这对于生产节奏紧凑的企业意味着更高的设备利用率。同时，支持多芯滤筒一次性测试的功能，避免了单支测试带来的繁琐重复劳动。
2. 强化数据可靠性
Linux操作系统的采用，增强了系统抵抗病毒攻击的能力，保证了运行环境的纯净。不可篡改的审计追踪和分级权限管理，构筑了坚实的数据完整性防线，有助于企业从容应对监管部门的审计检查。
3. 降低综合成本
水浸入测试功能的普及，减少了对昂贵有机溶剂的依赖。热敏打印技术的应用，消除了油墨和色带的消耗。远程气路连接的设计，减少了在洁净区占用空间及相应的环境维护成本。
4. 适应智能化发展
丰富的通讯接口（RS232、USB、RS485以及无线通讯）为设备接入 SCADA（数据采集与监视控制系统）或 MES（制造执行系统）提供了便利。企业可以实现对过滤器状态的集中监控和数据的自动归集，推动质量管理向数字化、智能化转型。
十、选型考量因素
在选择过滤器完整性检测仪时，用户应结合自身实际情况进行综合评估。
1. 测试范围与精度
需根据日常检测滤芯的孔径大小和面积，确认仪器的测试范围和精度是否满足要求。例如，对于大面积滤芯，扩散流较大，需确认仪器流量测量范围是否足够；对于小面积滤芯，则需关注仪器的最小分辨率。
2. 合规功能配置
对于制药企业，合规功能是必选项而非可选项。务必确认仪器是否具备的权限管理、审计追踪和电子签名功能，并索要相关的验证文档模板。
3. 环境适应性
考虑仪器使用的环境。如果主要在洁净室内移动使用，防尘防水等级和便携性尤为重要。如果需要长距离连接气路，需确认仪器的传感器精度和算法是否能补偿管路压降。
4. 售后服务与技术支持
考察供应商的技术服务能力。包括安装调试、操作培训、定期校准、维修响应速度以及备件供应情况。本地化的服务团队往往能提供更快的响应支持。
十一、常见问题分析与处理
在实际应用过程中，可能会遇到一些技术问题，以下列举几种常见情况及排查思路。
1. 扩散流测试结果偏高
可能原因包括：滤膜润湿不充分；测试管路存在微小泄漏；上游体积设置不准确；环境温度波动过大。
排查步骤：重新进行滤膜润湿；使用肥皂水检查管路连接点；核对上游体积参数；确保测试环境符合规定。
2. 泡点测试无法起泡或泡点值偏低
可能原因：滤膜安装反向；密封圈老化导致旁路；润湿液表面张力与标准值不符。
排查步骤：检查滤膜流向标识；更换新的密封圈；确认润湿液种类及纯度。
3. 仪器自检报错
可能原因：传感器连接松动；气路堵塞；内部电磁阀故障。
排查步骤：重启仪器观察是否复现；检查进气口滤网是否堵塞；联系厂家技术支持，切勿自行拆解精密部件。
4. 打印机不出纸或打印模糊
可能原因：纸卷安装错误；纸仓盖未扣紧；打印头脏污或老化。
排查步骤：重新安装热敏纸；清洁打印头；如仍无效，申请更换打印头组件。
十二、结语
完整性检测仪BQS-2600集成了的检测技术、严谨的合规设计与人性化的操作体验，为各行业的流体过滤质控提供了有力的技术支撑。从基础的泡点测试到复杂的水侵入分析，从单机的数据管理到网络的互联互通，该设备展现了其在现代质量管理体系中的核心价值。
随着工业4.0时代的到来，质量检测设备正逐步从单纯的计量工具向智能化的数据终端转变。BQS-2600所具备的开放通讯协议和的数据处理能力，使其不仅是一台检测仪器，更是企业构建数字化质量工厂的重要基石。希望通过本文的详细阐述，能够帮助读者深入了解该设备的技术内涵与应用潜力，从而在保障产品质量、提升生产效率及应对法规监管的道路上迈出坚实的一步。
