在电气安全与材料科学领域，固体绝缘材料的耐电痕化性能是衡量其在潮湿、污染环境下长期可靠性的重要指标。随着电子电气设备向小型化、高密度、多功能方向发展，对绝缘材料表面抗电蚀能力的要求日益提高。为准确评估材料在实际使用中抵抗漏电起痕的能力，依据国家标准GB/T4207-2003《固体绝缘材料耐电痕化指数和相比漏电起痕指数的测定方法》进行系统化测试已成为质量控制与产品认证的关键环节。本文将详细介绍一款专为满足该标准设计的专业检测设备——固体绝缘材料耐电痕划指数仪BLD-600V。GB/T4207-2003固体绝缘材料耐电痕化指数仪适用于在潮湿条件下测定固体绝缘材料的相比漏电起痕指数（CTI）和耐漏电起痕指数（PTI），具备操作简便、运行稳定、数据可靠等特点，广泛应用于家电、照明、新能源、轨道交通及电子元器件等行业。
一、产品概述与应用背景
在现代电气系统中，绝缘材料不仅需要具备良好的介电强度，还必须能在复杂环境条件下保持稳定的表面绝缘性能。当绝缘材料表面受到污染（如灰尘、油污）并受潮时，可能形成微弱的导电通路，在电场作用下产生局部放电，进而引发表面碳化，形成导电痕迹，这一现象即为“漏电起痕”。若不加以控制，电痕会不断扩展，最终导致短路、火灾等严重安全事故。
因此，对绝缘材料进行系统的耐电痕化测试，是确保产品安全等级的重要手段。GBT4207-2003标准等同采用IEC60112：2003，规定了在规定条件下通过滴加电解液的方式模拟污染环境，测定材料CTI和PTI值的试验方法。CTI（Comparative Tracking Index）用于评估材料在不同电压下的抗电痕能力，是绝缘配合设计的重要依据；PTI（Proof Tracking Index）则用于验证材料在特定电压下的耐受能力，常用于产品型式试验。

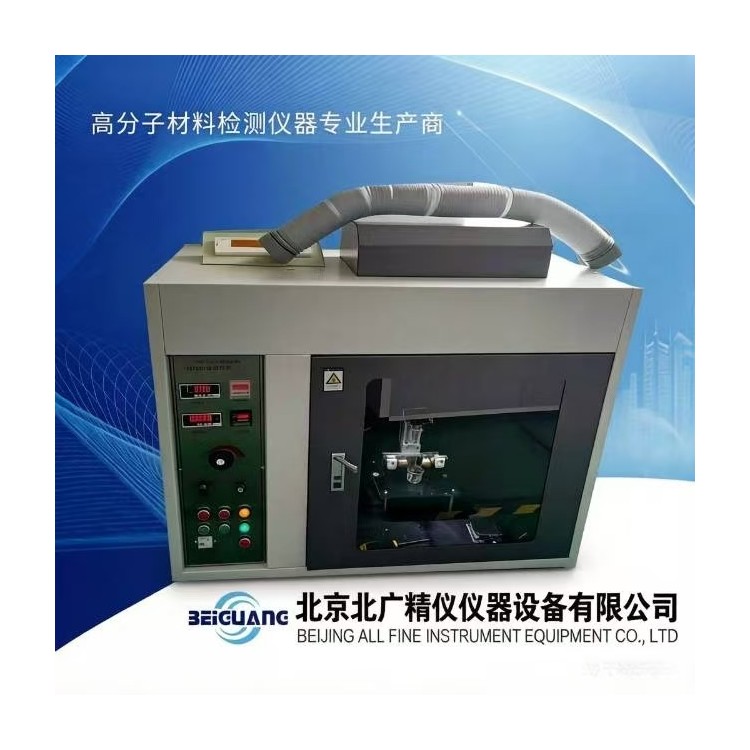

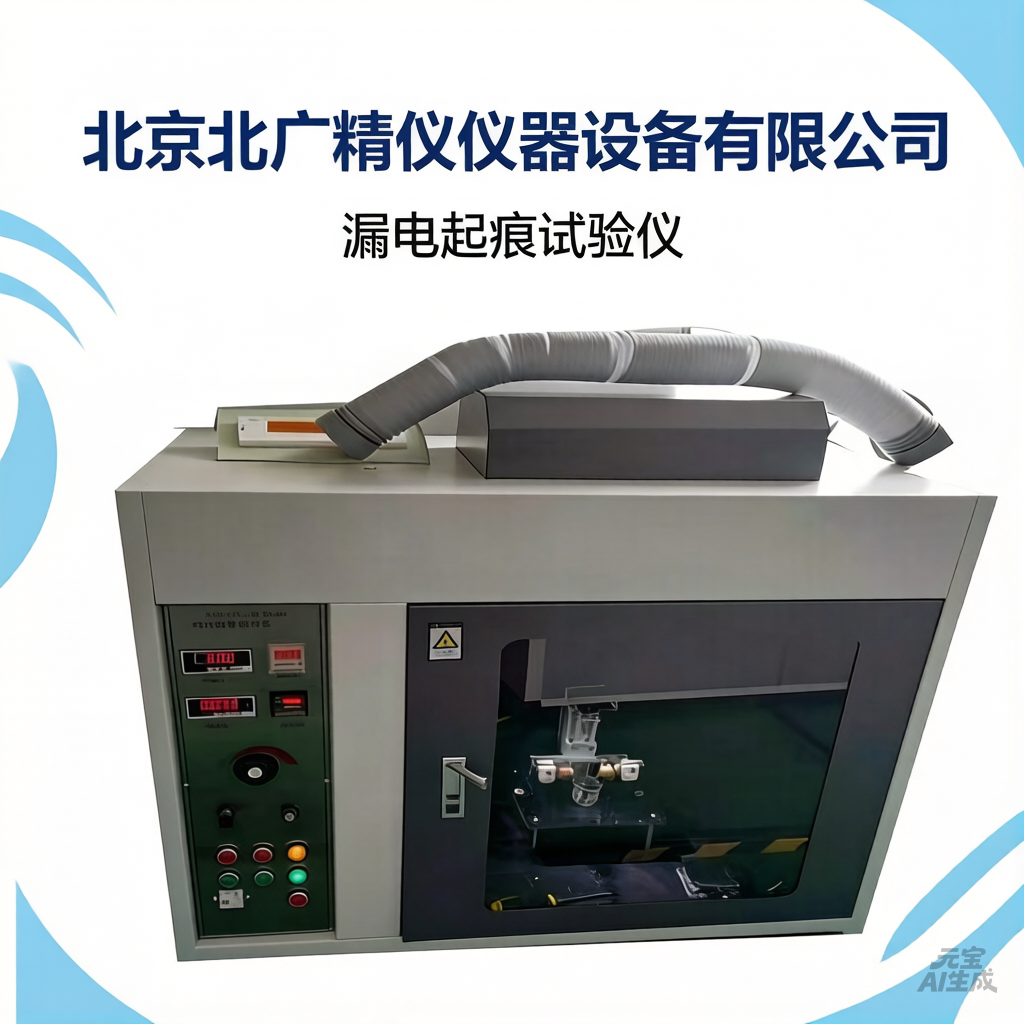

本款BLD-600V型耐电痕化指数仪正是基于该标准研发的专业测试设备。它通过精确控制电压、电流、滴液时间、电极压力等关键参数，模拟真实工况下的电化学侵蚀过程，帮助用户科学判断材料的耐电痕性能。设备广泛适用于UL、VDE、CCC等认证检测，也可用于企业内部研发与来料检验，为材料选型与产品优化提供数据支持。
二、核心性能参数
本设备的关键技术指标严格按照GB/T4207-2003及IEC60112标准设定，确保测试过程的规范性与结果的可比性。以下是该仪器的具体性能参数，请用户在选型与使用时予以重点关注：
电极尺寸：5mm±0.1mm*2mm±0.1mm，电极一端边缘切成30度角的斜面；
电极材料：铜+铂金（铂金长度：≥12mm，纯度≥99.0%）；
电极间相距：4.0mm±0.1mm；
每个电极对试样作用力：1.0N±0.05N；
试样品尺寸：≥15*15mm，厚度：≥3mm；
施加电压：0～600V（48～60Hz）之间可调，短路电流在1.0A±0.1A时电压下降不超过10%；
判断回路：短路电流大于0.5A时间维持2秒钟继电器动作，切断电流，指示试品不合格；
溶液滴落间隔时间：30s±5s；
控制液滴采用电磁阀，液滴大小：（20+30）mm³，50滴为（0.997~1.147g），20滴为（0.380-0.480g）；
滴液装置：试验前需要调整；
箱体内部容积：0.5m³（可选购0.75m³或1m³）；
外部尺寸：宽1170mm深630mm高1330mm；
箱体材料：铁板喷涂；
排气孔：Ø100mm；
工作电源：220V,10A,50Hz。
三、技术原理与系统构成
本仪器的工作原理基于模拟绝缘材料在潮湿污染环境下的电化学侵蚀过程。试验时，将制备好的固体绝缘试样水平放置于样品台上，两个铂金电极以规定压力接触试样表面，间距为4.0mm。通过电磁阀控制标准电解液（通常为0.1%氯化铵溶液）从滴落至两电极之间的试样表面，形成导电通路。
在施加的交流电压作用下，试样表面产生泄漏电流。随着液滴不断滴落，水分蒸发、电解质浓缩，局部温度升高，可能引发表面碳化，形成导电痕迹。当电流超过设定阈值并持续一定时间，继电器动作，切断电源，记录此时的电压值或滴落数，据此计算CTI或判定PTI等级。
设备主要由以下几个核心模块组成：
高压与调压系统：采用高性能调压器与变压器组合，输出0～600V连续可调的交流电压，频率范围覆盖48～60Hz，确保电压稳定性与波形纯净度。在短路电流达到1.0A时，电压下降不超过10%，满足标准对电源内阻的要求。
电极与施力机构：配备高精度铜质电极，前端镶嵌铂金，确保耐腐蚀与导电性。通过砝码或弹簧机构施加1.0N±0.05N的作用力，保证电极与试样接触良好且压力恒定。
滴液控制系统：采用电磁阀控制液滴释放，配合精密，确保液滴体积一致性。液滴大小通过称重法校准，50滴质量控制在0.997～1.147g之间，20滴为0.380～0.480g，符合标准要求。
判断与保护回路：内置智能电流检测电路，当短路电流大于0.5A并持续2秒时，自动切断电源并报警，防止试样过度燃烧或设备损坏。
试验箱体：全封闭铁板喷涂箱体，内部容积0.5m³，有效隔离外界气流干扰，同时配备排气孔，便于排出试验产生的烟雾。
四、符合的标准体系
为确保测试结果与国际互认性，本设备的设计与制造严格遵循以下国家标准与国际规范：
GBT4207-2003：固体绝缘材料耐电痕化指数和相比漏电起痕指数的测定方法（等同IEC60112：2003）；
通过预设不同标准的测试条件，用户可快速切换至对应模式，减少人为设置误差，提高测试效率与一致性。
五、典型试验流程详解
一次完整的耐电痕化指数测试通常包括以下步骤：
试样准备：选取平整、无气泡、无污染的固体绝缘材料，切割成≥15mm×15mm的正方形，厚度≥3mm。用酒精棉清洁表面，干燥后置于标准环境（23℃±2℃，50%RH±5%）中调节至少24小时。
设备检查：确认电源连接正常，箱体接地良好，电极表面清洁无氧化，通畅无堵塞。
参数设置：根据标准要求设定施加电压（如100V、250V、400V等）、滴液间隔时间（30s±5s）、滴液次数（通常为50滴或直至击穿）。
安装试样与电极：将试样固定于样品台，调整电极间距为4.0mm，确保两电极与试样表面良好接触，施加1.0N作用力。
填充电解液：将配制好的0.1%氯化铵溶液注入储液瓶，排空管路气泡，调整高度至试样表面30～40mm处。
校准液滴体积：在正式试验前，收集20滴或50滴液体进行称重，确保质量在规定范围内，必要时调整电磁阀开启时间。
启动试验：关闭箱门，开启电源，按下启动键，仪器自动开始滴液与加压。
观察与记录：试验过程中观察试样表面变化，如是否出现闪络、冒烟、起火、碳化等现象。当电流超过0.5A并持续2秒，设备自动断电，记录击穿时的滴数或电压值。
试验结束：打开箱门，取出试样，清洁电极与样品台，排出废液，待设备冷却后关机。
六、安全操作规范与注意事项
高压试验与化学试剂操作具有潜在风险，必须严格遵守以下安全规程：
人员资质：操作者须经过专业培训，了解高压危险性与化学品安全知识。
个人防护：佩戴绝缘手套、护目镜，避免直接接触高压端子与电解液。
接地要求：设备必须使用独立保护地线，接地电阻不大于4Ω。
安全距离：试验过程中严禁打开箱门，防止电击或烟雾吸入。
通风环境：设备应放置于通风良好的实验室，排气孔需连接排风系统，及时排出试验产生的有害气体。
电解液管理：氯化铵溶液具有腐蚀性，操作时避免接触皮肤或衣物，废弃液应按实验室规定处理。
定期检查：每次试验前检查电极是否磨损、是否堵塞、电磁阀是否正常动作，确保设备处于良好状态。
七、数据管理与结果判定方法
测试结果的判定主要依据以下几种情况：
合格判定：在规定电压下，完成50滴液滴后，试样未发生击穿，且表面碳化痕迹未连接两电极，则判定该电压等级下合格。
击穿判定：当电流超过0.5A并持续2秒，继电器动作，设备自动断电，记录此时为“击穿”。
CTI计算：通过在不同电压下进行多组试验，记录击穿时的滴数，采用升降法计算CTI值。
PTI判定：在固定电压（如250V、400V）下进行试验，若试样能承受50滴而不击穿，则PTI≥该电压值。
测试数据应详细记录试样编号、材料名称、厚度、试验电压、滴液次数、是否击穿、碳化长度等信息，并形成标准化报告，便于后续分析与存档。
八、维护保养与常见问题处理
为延长设备使用寿命，确保测试精度，建议用户注意以下几点：
电极清洁：每次试验后用酒精棉或专用清洁纸擦拭电极表面，去除碳化残留物，防止影响下次接触电阻。
箱体保养：用湿布擦拭箱体内外，避免腐蚀性液体残留，保持设备整洁。
电磁阀检查：若发现滴液不畅或连续滴落，应检查电磁阀是否卡滞或老化，及时更换。
软件与计时器校准：定期校准滴液间隔时间、计数器显示与实际滴数的一致性，确保计时精度。
九、总结
GB/T4207-2003固体绝缘材料耐电痕化指数仪BLD-600V是一款集标准化、自动化、安全化于一体的材料性能测试设备。它以国家标准为依据，融合了精密机械设计与智能控制技术，能够真实模拟绝缘材料在恶劣环境下的电痕化过程，为评估材料的长期可靠性提供科学依据。无论是用于新产品研发的材料筛选，还是用于生产线的批量质检，该仪器都能提供稳定、一致、可追溯的测试结果。对于注重产品安全与质量控制的企业而言，这不仅是一台检测工具，更是保障产品合规、提升市场竞争力的重要支撑。
