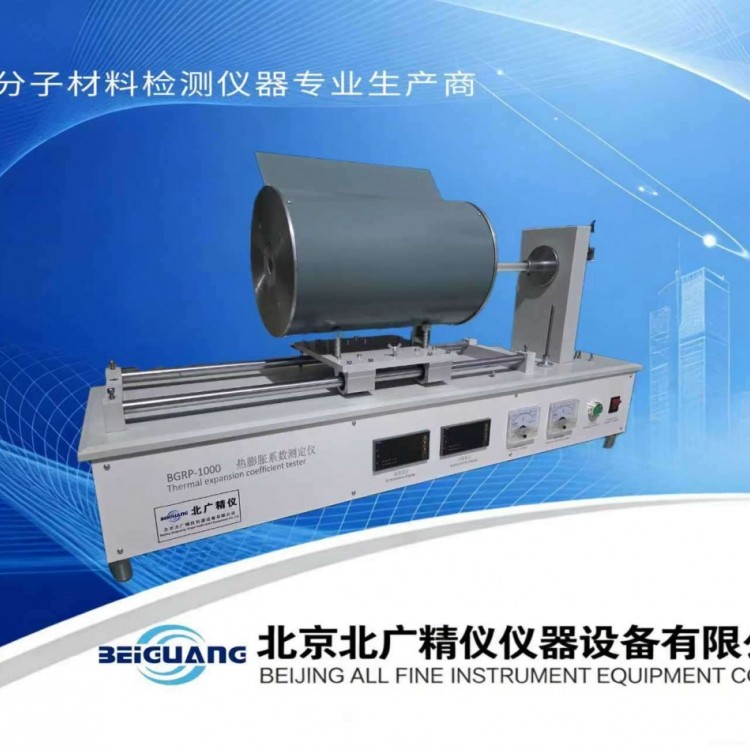

陶瓷砖线性热膨胀测定仪属于高温真空型热膨胀系数检测设备，核心用于各类无机非金属材料、金属材料在高温焙烧、升温过程中膨胀、收缩性能的量化检测，设备硬件结构、温控逻辑、传感测量系统均匹配多套现行材料检测国家标准，可满足陶瓷砖生产企业质检实验室、无机材料科研院所、第三方材料检测机构、耐火材料生产单位、玻璃深加工实验室、石墨制品研发车间等多场景常规检测与专项试验需求。
陶瓷砖在烧成、铺贴、冷热交替使用环节会持续发生温度变化，材料内部晶体结构、玻璃相组分随温度升降产生长度形变，线性热膨胀系数是判定陶瓷砖热稳定性、匹配釉坯配方、规避成品开裂、空鼓、釉面爆纹缺陷的核心物理指标，而陶瓷砖线性热膨胀测定仪是完成该指标标准化检测的专用配套设备。整套设备集成高温管式炉体、真空密封腔体、高精度光栅位移传感单元、刚玉材质测试承载机构、程序式温度控制系统、计算机数据采集处理模块、真空负压配套装置等多单元结构，采用顶杆式推杆测量原理，同步采集温度、试样长度形变两组实时数据，依托配套专业软件自动完成各类热膨胀相关参数运算、曲线绘制、数据存储输出，全程自动化运行，减少人工操作带来的数据偏差，适配长时间连续批量试样检测工作。
除核心陶瓷砖线性热膨胀检测场景外，设备兼容多品类材料热膨胀性能测试，可覆盖金属材料、各类陶瓷坯体与釉料、建筑耐火制品、光学及日用玻璃、石墨电极、工业非金属块体材料等样品检测，对应现行多项国家标准检测要求，能够同步满足多行业实验室一机多用的配置需求，降低实验室多台专用检测设备的采购、存放、维护成本。整套设备采用模块化集成设计，各功能单元独立拆装检修，传动结构、加热元件、传感部件、真空管路均可单独更换维护，设备长期运行过程中的运维成本可控，适配实验室常态化、高频次试样检测工况。设备整机运行噪音低，温控、真空、数据采集流程无剧烈机械冲击，对实验室常规环境无特殊苛刻要求，普通标准化理化实验室、材料检测实验室均可完成设备安装调试与日常使用。
二、适配检测标准说明
本款陶瓷砖线性热膨胀测定仪硬件指标、测试流程、数据计算逻辑完全匹配国内现行多套材料热膨胀检测国家标准，各标准对应检测场景、检测对象、温度区间、数据输出要求均可以完整覆盖，无需额外改装硬件即可直接开展标准化检测工作，各对应标准详细适配说明如下：
GB/T 3810.8-2016《陶瓷砖试验方法 第 8 部分：线性热膨胀的测定》：为本设备核心适配标准，标准完整规定陶瓷砖线性热膨胀检测的试样规格、升温速率、温度采集间隔、形变测量精度、平均线膨胀系数计算方式、试验环境要求，设备 1400℃炉温、0.1μm 位移分辨率、±1℃控温精度、1℃温度记录间距等参数完全贴合标准强制指标，真空腔体结构可模拟隔绝空气的高温检测环境，避免陶瓷砖试样高温氧化、组分挥发干扰检测数据，完全满足建筑陶瓷、瓷质砖、炻质砖、仿古砖、通体砖等各类陶瓷砖成品、坯料、釉料的线性热膨胀标准化检测。
GB/T 7320-2018《耐火制品热膨胀试验方法》：适用于各类铝硅系、镁质、碳化硅耐火砖、耐火浇注料预制块等耐火制品高温膨胀性能检测，设备宽量程位移传感器可适配耐火材料大形变数值测量，硅碳棒加热元件稳定支撑 1400℃长期恒温、分段升温试验，真空与气氛保护双模式可解决耐火材料高温氧化、表面粉化问题，自动补偿系统可消除炉体、刚玉支架自身热形变带来的系统误差，保障耐火材料高温膨胀数据的一致性。
GB/T 16920-2015《玻璃 平均线热膨胀系数的测定》：适配钠钙玻璃、硼硅玻璃、釉面玻璃、特种光学玻璃、玻璃釉料等样品检测，设备配套石英标准标样可用于玻璃检测前仪器校准，高精度光栅测微传感器微小形变捕捉能力匹配玻璃低膨胀量检测需求，程序控温可按照标准要求设置匀速升温梯度，软件自动输出温度区间平均线热膨胀系数，生成温度 - 膨胀量标准曲线，符合玻璃制品出厂质检、配方研发检测规范。
GB/T 3074.4-2016《石墨电极测定方法 石墨电极热膨胀系数 (CTE) 测定》：针对石墨电极、石墨块、石墨复合材料等碳素材料检测，真空密封腔体可隔绝空气，防止石墨试样高温氧化损耗，宽范围试样尺寸适配结构可容纳大尺寸石墨试样，低摩擦直线轴承传动结构保障石墨微小膨胀形变完整传递至传感器，降低碳素材料检测系统误差。
除国内国标外，设备测量原理、硬件精度同步对标 ISO 10545-8 陶瓷砖线性热膨胀国际检测标准、ASTM E831 固体材料线膨胀测试通用标准，有出口产品检测、第三方 CNAS 认可实验室资质搭建需求的单位，可依托本设备完成国内外双标准同步检测工作，检测数据具备跨标准参考价值。
三、仪器整体结构组成
整套陶瓷砖线性热膨胀测定仪分为六大独立功能系统，各系统协同完成装样、密封、升温、形变测量、数据采集、真空保护全流程试验，各系统结构、功能、材质详细说明如下：
（一）高温加热与温控系统
加热系统核心包含管式加热炉体、硅碳棒发热元件、微电脑程序控温模块、高精度测温热电偶四部分。炉体采用多层保温隔热结构，内层耐高温耐火保温层，中层隔热缓冲层，外层金属防护壳体，升温过程炉体外壳表面温度可控，降低实验室高温安全隐患；发热元件选用硅碳棒材质，升温响应平稳，高温状态下理化性质稳定，不易变形、氧化、断裂，可长期反复升降温循环使用，更换操作简单，无需专业焊接设备即可完成拆装。
温控单元搭载微电脑程序控温模块，支持分段式程序升温、恒温、降温多段程序自定义编辑，可设置多段不同升温速率、恒温时长、终止温度的组合程序，适配不同材料差异化检测工艺需求；配套测温热电偶紧贴试样放置区域，实时采集炉内试样区域实际温度，控温稳定区间误差控制在 ±1℃，避免炉内温度梯度差造成试样受热不均，减少形变测量数据波动。升温速度可在 0-30℃/min 区间内自由调节，针对陶瓷砖标准检测推荐采用 2-5℃/min 低速匀速升温，规避升温过快产生的热滞后效应，保证线性热膨胀系数测量结果贴合材料真实形变规律；针对耐火材料、石墨等耐高温样品专项试验，可选用 10-20℃/min 中高速升温程序，缩短单次试验时长，提升实验室检测效率。
（二）真空与气氛保护系统
真空系统由真空密封炉腔、密封隔热组件、配套真空泵、真空压力监测管路组成，炉体两端采用耐高温柔性密封结构，关闭炉门后腔体可实现密闭负压环境，设备可达到 0.1MPa 真空度，真空泵运行稳定，抽真空速度均匀，无剧烈震动干扰位移传感器测量精度。真空模式适用于易氧化、高温易挥发试样检测，例如浅色陶瓷釉料、石墨制品、有色金属试样，隔绝空气后可避免试样高温氧化变质、组分流失，保证试样原始组分不变，检测数据能够真实反映材料本身热膨胀性能。
除真空负压模式外，腔体预留气氛保护进气接口，可接入氮气、氩气等惰性保护气体，实现常压惰性气氛检测环境，适配部分不能完全抽真空、需持续惰性气体吹扫的特种陶瓷、复合材料试样检测；真空、气氛两种环境模式可自由切换，切换流程无需拆解炉体主体结构，仅通过管路阀门调整即可完成，操作流程简单。整套真空管路、密封件均选用耐高温耐腐蚀材质，长期高温工况下不易老化漏气，降低设备日常校准频次。
（三）试样承载与传动测量系统
该系统为仪器核心测量单元，包含刚玉测试架、推杆、高性能直线轴承传动组件、高精度光栅测微传感器四部分，直接决定形变测量数据稳定性。测试架整体采用刚玉材质烧制成型，刚玉材料高温下热膨胀系数低、硬度高、化学惰性强，1400℃高温环境无明显形变、不与陶瓷、玻璃、金属试样发生化学反应，不会对试样造成污染，同时支架自身热形变可通过软件自动补偿消除，降低系统基础误差。
传动结构采用高性能直线轴承传动设计，推杆与轴承之间无硬性摩擦接触，试样受热产生的微小膨胀、收缩形变可以完整、无滞后传递至光栅传感器，传动重复性良好，多次同规格试样重复检测的数据离散程度低；推杆同样配套刚玉材质标准配件，与测试架材质统一，减少不同材质热膨胀差值带来的测量偏差。
变形测量核心部件为光栅测微传感器，承担试样长度变化量采集工作，传感器测量量程 ±12.7mm，覆盖绝大多数陶瓷砖、耐火材料、石墨制品的形变范围，大量程设计拓宽试样尺寸适配区间，无需提前裁切缩小样品规格；传感器分辨率 0.1μm，测量精度 0.2μm，可捕捉微米级微小长度变化，适配低膨胀系数玻璃、精细陶瓷等微小形变试样检测，设备开机后支持自动量程校正功能，每次试验前自动完成传感器零点校准，省去人工校准步骤，降低人为操作误差。
（四）试样适配结构
设备样品放置区域兼容多种规格、多种形态试样，试样尺寸区间为 (2~15)×(2~15) ×(20~150) mm，长方体方形试样、圆柱形圆形试样均可直接放置测试，无需额外定制专用夹具，陶瓷砖检测时可直接裁切标准长条试样，耐火材料、石墨、玻璃圆柱样均可适配，降低试样前处理加工难度。
试样放置位置设置限位挡块，装样时可快速定位，保证试样纵向中心线与推杆、传感器处于同一轴线，避免试样倾斜、偏移造成形变传递受阻；限位挡块同样为刚玉材质，耐高温、无高温释气问题，不污染试样表面。对于存在各向异性的陶瓷砖样品（带纹理、压制方向区分的砖体），可灵活调整试样摆放方向，分别测试平行纹理、垂直纹理两个方向的线性热膨胀系数，完整记录材料不同方向热形变差异，满足配方研发深度试验需求。
（五）计算机数据采集与软件控制系统
仪器预留标准计算机通讯接口，可直接连接台式计算机，全部试验流程、参数设置、数据查看、曲线导出均在计算机可视化界面完成，操作逻辑直观，零基础操作人员经过简短培训即可独立完成整套检测流程，配套完整专业分析软件，无需额外采购第三方数据处理程序。
软件系统内置多重自动化运算功能，可自动计算线性膨胀系数、体膨胀系数、线性膨胀量、急热膨胀相关参数，同步搭载自动补偿运算模块，能够自动识别刚玉支架、推杆自身高温形变数值并完成数据补偿，补偿参数也支持人工手动修正，适配不同温度区间、不同标样校准后的自定义修正需求，灵活适配多品类材料差异化校准标准。
数据存储与输出功能完善，试验过程中系统自动实时记录全部温度、形变原始数据，所有数据长期存储于本地计算机硬盘，不会单次试验结束自动清除；支持检测数据、试验曲线直接打印输出，温度记录间距可自由自定义设置，小记录间距 1℃，针对高精度科研试验可采用 1℃间隔密集采集数据，完整捕捉材料相变、软化点对应的膨胀突变区间；常规质检批量检测可设置 5℃、10℃间隔，减少数据存储冗余，提升曲线读取便捷性。软件支持温度 - 膨胀系数曲线可视化实时显示，升温全过程同步生成动态曲线，试验结束后可放大、截取任意温度区间曲线，单独导出对应区间膨胀系数数据，方便科研人员分析材料相变、烧结收缩关键温度节点。
（六）配套硬件配置单元
整套设备出厂配套完整辅助配件与控制硬件，包含设备主机、专用分析软件、石英标准标样、刚玉标准标样、真空密封全套组件、真空泵、台式计算机一套。石英标样、刚玉标样用于仪器定期校准，每次大批量试样检测前、长期停机重启后，可使用标样完成传感器、补偿系数校准，维持设备长期测量稳定性；真空泵配套减震底座，运行震动小，不会传导至主机传感单元干扰测量；配套台式计算机硬件配置满足长期稳定运行需求，内存不低于 8G，固态硬盘容量 256G，搭配 21.5 英寸显示器，多窗口同时显示温控程序、实时曲线、原始数据表无卡顿，长时间连续采集数据不会出现软件闪退、数据丢失问题。设备整机供电适配常规实验室 220V 市电，功率 2KW，普通实验室标准电源插座即可满足供电需求，无需单独改造大功率供电线路，设备移动、安装场地选择限制较少。
四、详细性能技术参数（原样保留无改动）
1、高炉温：1400℃。2、升温速度 0-30 度 / 分可调，微电脑程序控温，控温精度 ±1℃。3、计算机自动计算膨胀系数、体膨胀系数、线性膨胀量，急热膨胀。4、变形测量采用高精度光栅测微传感器，测量量程范围:±12.7mm, 分辨率：0.1μm, 精度 0.2μm, 自动校正量程。膨胀值测量量程范围大，试样调整范围增大。5、自动记录、存储、打印数据，打印温度 - 膨胀系数曲线，温度间距自由设定，小间距 1℃。6、自动计算补偿系数并自动补偿，也可人工修正。7、试样范围：(2~15)×(2~15) ×(20~150) mm, 方形 / 圆形均可测量。可对试样分别进行气氛保护，可抽真空，真空度 0.1MPa, 配备真空泵；8、仪器配有标准计算机接口，可与通用计算机相联，所有试验操作均计算机界面完成，操作方便易学并提供全套软件。9、测试架材质：刚玉。10、发热元件：硅碳棒；11、采用高性能直线轴承传动，实现膨胀值无磨擦传递，传动精度及重复性极好。12、系统测量误差:±0.1~0.5%13、电源电压：220V±10%,2KW;14、提供数据处理和控制系统 1 套，配置不低于 8G 内存、256 固态硬盘、21.5 英寸显示器，并提供全套软件。
五、仪器基础工作原理
本款陶瓷砖线性热膨胀测定仪采用行业通用顶杆推杆式热膨胀测量原理，整套测量流程依托温控系统、真空腔体、光栅位移传感单元协同完成，物理计算逻辑、信号采集流程标准化，完全契合 GB/T3810.8-2016 标准规定试验原理，完整工作流程分为六个阶段：阶段：试样预处理与装样校准。按照对应检测标准裁切、打磨试样，陶瓷砖试样两端切面平整无毛刺、无表层裂纹，放入干燥设备烘干去除内部吸附水分，水分会在高温下汽化造成试样体积临时形变，干扰线性膨胀真实数据；烘干冷却至室温后将试样平稳放置于刚玉测试架限位区域，推杆贴合试样一端，封闭炉体密封结构，启动真空泵抽取腔体内部空气，或通入惰性保护气体，完成试验环境构建；计算机软件启动传感器自动量程校正，清零位移初始数值，记录试样室温原始长度 L0。第二阶段：温控程序设定与升温启动。操作人员在配套软件内编辑升温程序，设置起始温度、升温速率、高终止温度、恒温时长、温度数据采集间隔，陶瓷砖常规检测多选用室温至 800℃区间匀速升温，升温速率 3-5℃/min；程序确认下发至微电脑控温模块，硅碳棒发热元件启动，炉内温度按照设定梯度匀速上升，热电偶实时同步采集炉内试样区域温度，实时传输至计算机软件存储。第三阶段：试样热形变传递采集。温度持续上升过程中，陶瓷砖试样内部晶体、玻璃相受热发生分子间距扩张，试样沿长度方向产生线性膨胀，长度出现正向增加；若到达材料相变、烧结温度区间，试样会出现收缩形变，长度数值降低。试样产生的长度变化会直接推动刚玉推杆产生同向位移，高性能直线轴承消除推杆滑动摩擦，全部形变量无损耗传递至光栅测微传感器，传感器将微米级位移物理信号转化为数字化电信号，同步上传至计算机。第四阶段：实时数据同步记录。软件同步接收温度数值、位移形变数值两组数据，按照预设温度间距自动保存原始数据，同步绘制温度 - 膨胀量实时曲线，屏幕可视化展示形变随温度变化趋势，操作人员可实时观察试样膨胀、收缩变化节点，无需等待试验结束即可初步判断材料热膨胀特征。第五阶段：系统误差自动补偿与参数运算。软件内置补偿算法，调取刚玉支架、推杆在对应温度区间的自身热膨胀参数，自动扣除设备硬件自身形变带来的误差，得到试样真实长度变化量 ΔL；依托标准线性热膨胀计算公式 α=ΔL/(L0・ΔT)，自动运算输出温度区间平均线膨胀系数，同步计算体膨胀系数、瞬时膨胀量、急热膨胀相关指标；若标样校准后存在固定偏差，操作人员可手动输入修正系数，二次优化数据结果。第六阶段：试验结束数据导出存储。升温程序运行至设定终止温度后，加热元件自动断电，炉体自然降温；全部原始温度数据、形变数据、计算完成的膨胀系数参数自动存储至计算机本地硬盘，支持多格式数据导出，可直接连接打印设备输出检测报告与完整温度 - 膨胀系数曲线图，用于实验室存档、产品质检报告出具、科研论文数据支撑。
整套原理全程无人工干预数据读取、计算环节，数字化信号采集、软件自动运算模式降低人工读数、手工计算带来的数值偏差，系统整体测量误差稳定维持在 ±0.1~0.5% 区间，数据重复性满足陶瓷行业质检、材料科研的数据采信要求。真空腔体的配套设计解决了传统空气环境高温检测的固有缺陷，高温下陶瓷坯体、釉料易与空气中氧气发生氧化反应，改变材料组分，进而改变热膨胀行为，真空密闭环境隔绝氧气，试样组分保持原始状态，检测数值能够真实反映陶瓷砖出厂成品、坯料、釉料本身固有的线性热膨胀性能。
六、陶瓷砖线性热膨胀检测的行业应用价值
（一）建筑陶瓷生产企业成品质量管控
建筑陶瓷生产全流程均需要线性热膨胀系数检测数据作为工艺调整依据，从坯体原料配方调配、釉料配比、窑炉烧成温度曲线设计，到成品铺贴使用性能判定，均离不开标准化热膨胀检测数据支撑，陶瓷砖线性热膨胀测定仪是陶瓷工厂质检实验室标配设备。坯体配方研发阶段，不同高岭土、石英、长石、氧化铝粉料配比会改变坯体晶体组成，直接影响坯体线性热膨胀系数；釉料配方中熔块、色料、助熔剂比例变化，釉层膨胀数值会同步改变。若坯体与釉料线性热膨胀系数差值过大，陶瓷砖在窑炉高温烧成冷却阶段，坯釉之间会产生持续热应力，成品出现釉面细裂纹、针孔、崩边、脱釉等批量质量缺陷，造成原料损耗与成品报废。通过本测定仪分别检测坯体试样、釉料试样线性热膨胀系数，研发人员可调整粉料配比，缩小坯釉膨胀系数差值，从配方源头降低成品缺陷率，优化产品合格率，减少原材料浪费。
窑炉烧成工艺优化环节，陶瓷砖在辊道窑内升温、恒温、冷却全过程的热膨胀、收缩行为决定砖体内部应力分布，升温速率过快、高烧成温度过高或过低，都会导致砖体内部产生残余应力，成品铺贴后经历四季冷热交替、地暖高温环境时，应力释放引发砖体开裂、起拱、空鼓。使用本设备模拟窑炉升温曲线，检测陶瓷砖试样全程膨胀收缩变化，定位坯体烧结收缩关键温度区间，反向调整工厂辊道窑升温、恒温、冷却分段参数，匹配材料热形变规律，降低成品残余应力，提升陶瓷砖长期使用稳定性。
成品出厂质检环节，国内陶瓷砖产品执行 GB/T 4100 标准，配套检测方法引用 GB/T3810.8-2016 线性热膨胀测定规范，品牌陶瓷工厂、出口陶瓷生产企业需留存完整热膨胀检测报告，作为产品质量合格证明文件；第三方市场监督抽查、产品质量抽检时，线性热膨胀系数为重点检测项目，工厂配备本款测定仪可完成出厂自检，提前筛选膨胀性能不达标的批次，避免不合格带来的生产经营影响。针对地暖专用陶瓷砖、户外广场通体砖、高温窑炉内衬耐火瓷砖等特殊使用场景产品，冷热交替温差更大，对线性热膨胀匹配度要求更高，常态化检测可保障特殊工况下产品使用耐久性。
（二）无机材料科研院所研发试验
高校材料学院、硅酸盐研究所、陶瓷新材料研发实验室针对新型陶瓷材料、复合釉料、改性耐火坯料开展研发工作时，需要完整宽温域热膨胀变化曲线作为材料性能分析依据，本款测定仪 1400℃高温区间、真空气氛双模式、密集温度采集功能适配前沿材料科研试验需求。精细结构陶瓷、电子陶瓷基板研发过程中，陶瓷材料常与金属导电层、封装金属基材复合使用，两种材料热膨胀系数差异会造成高温封装、长期通电发热工况下界面分层、基板开裂，科研人员通过仪器分别测试陶瓷基板、金属基材线性热膨胀系数，调整陶瓷粉体掺杂改性方案，缩小异种材料膨胀差值，提升复合材料界面结合稳定性。
陶瓷釉料、透明熔块、低温快烧釉料研发中，材料在升温过程存在玻璃化转变、软化、析晶等多重相变行为，每一种相变都会对应膨胀曲线突变拐点，设备 1℃小温度采集间距可完整捕捉拐点对应温度，科研人员可结合曲线拐点温度调整釉料熔块配方、烧成温度，开发低温快烧、高光泽、抗热震新型釉料产品。石墨复合陶瓷、碳化硅耐火陶瓷等耐高温新材料研发，真空检测模式可避免试样高温氧化，完整记录 1000-1400℃高温区间膨胀变化规律，为高温工业构件材料选型提供热物理性能数据支撑。
（三）第三方材料检测机构标准化检测业务
具备 CMA、CNAS 资质的第三方理化检测实验室，承接陶瓷砖、耐火材料、玻璃、石墨制品热膨胀检测委托业务，需要设备同时满足多套国标检测要求，一台设备覆盖多品类样品检测，降低实验室设备采购成本与场地占用。本测定仪同时适配 GB/T3810.8-2016、GB/T7320-2018、GB/T16920-2015、GB/T3074.4-2016 四项国标，一台主机可完成陶瓷、耐火、玻璃、石墨四大品类委托检测，无需分设备单独检测，提升实验室样品处理效率。
第三方检测机构样品来源复杂，试样尺寸、形态差异较大，设备 (2~15)×(2~15) ×(20~150) mm 宽试样区间、方形圆形通用装样结构，无需提前对委托样品深度裁切，减少样品前处理工时；自动数据存储、曲线打印功能可快速生成标准化检测报告，满足委托客户报告交付时效要求；配套石英、刚玉双标准标样，实验室可定期开展仪器校准，保证检测数据具备资质认可效力，报告可用于市场监管、产品出口、企业工艺整改等正规场景。
（四）耐火材料、玻璃、石墨制品配套检测场景
耐火材料生产企业生产铝矾土耐火砖、镁质耐火浇注料、碳化硅耐火制品，产品多用于工业窑炉、冶金高温设备内衬，长期处于千度以上高温环境，高温下膨胀过大会造成耐火砖挤压开裂，膨胀不足会出现缝隙漏热，设备 1400℃高炉温完全模拟耐火材料实际服役温度，真空模式可检测易氧化镁质耐火材料高温膨胀性能，指导耐火制品配方与尺寸公差设计。
玻璃深加工、药用玻璃、光学玻璃企业按照 GB/T16920-2015 标准检测平均线热膨胀系数，判定玻璃热稳定性，规避冷热冲击下玻璃炸裂风险，设备配套石英标样可完成玻璃检测专用校准，高精度光栅传感器适配玻璃微小膨胀量测量。石墨电极、石墨模具生产企业，真空腔体隔绝空气防止石墨高温燃烧损耗，完整记录石墨高温膨胀收缩数据，优化石墨原料配比与成型工艺，提升石墨制品高温工况尺寸稳定性。
七、仪器标准试样制备、装样与完整检测操作流程
（一）陶瓷砖标准试样制备规范（依据 GB/T3810.8-2016）
取样裁切：选取待检测陶瓷砖成品，避开砖体边角、表面破损、釉面气泡区域，使用金刚石切割设备裁切长方体试样，长宽高尺寸落在设备试样区间 (2~15)×(2~15) ×(20~150) mm 内，常规推荐 5×5×50mm 标准长条试样；若检测砖体各向异性，分别沿压制纹理平行、垂直两个方向裁切两组试样，分开检测记录数据。圆柱形陶瓷坯体、釉料烧结样可选用直径 5-10mm、长度 40-80mm 圆柱试样。
端面打磨：裁切后试样两端切面使用金刚石磨片精细打磨，保证两端切面平整、互相平行，无凸起毛刺、细微裂纹，端面平整度不足会造成推杆与试样接触不紧密，形变传递中断，增大测量误差；打磨完成后使用无水乙醇擦拭试样表面，去除切割粉尘、打磨碎屑。
烘干预处理：将擦拭干净的试样放置电热鼓风干燥箱内，105℃恒温烘干不少于 2 小时，取出后放置干燥器内自然冷却至室温，完全去除试样内部吸附水分，水分高温汽化会产生临时体积变化，干扰线性热膨胀真实数值，烘干冷却后的试样尽快装样检测，避免再次吸附空气中水汽。
（二）设备开机前检查与校准步骤
整机通电检查：接通 220V 供电电源，依次启动配套台式计算机、仪器主机、真空泵，查看计算机与仪器通讯接口连接稳定，软件无连接报错；检查硅碳棒发热元件无断裂、炉体保温层无破损，真空管路接头无松动漏气痕迹，直线轴承推杆滑动顺畅无卡顿。
仪器零点校准：未放置试样状态下，关闭炉体密封门，在软件内启动自动校正量程功能，光栅传感器自动归零，清除设备空载位移数值；大批量试样检测、停机超过 72 小时重启设备时，需使用配套刚玉标样、石英标样完成系统补偿校准，软件记录标样标准膨胀参数，自动更新补偿系数，降低系统长期运行累积误差。
真空 / 气氛管路调试：若本次检测试样为釉料、石墨等易氧化材料，启动真空泵抽取腔体空气，观察真空压力数值达到 0.1MPa 后关闭阀门，保压 5 分钟无明显压力回升，代表密封腔体无漏气；若采用惰性气氛模式，打开进气阀门通入氮气，持续吹扫腔体 3 分钟排出内部空气后关闭进气阀。
（三）试样装样操作流程
打开炉体两端密封盖板，将冷却至室温的标准试样平稳放置于刚玉测试架限位卡槽内，试样纵向轴线与推杆保持同轴，试样一端贴合固定挡块，另一端轻抵刚玉推杆端面，无挤压、无松动空隙，挤压会造成试样预形变，空隙会导致膨胀形变无法完整传递。
调整推杆位置固定，确认光栅传感器位移数值稳定无持续跳动，闭合炉体密封盖板，锁紧密封卡扣，开启真空或气氛保护管路，构建试验所需密闭环境。
计算机软件录入试样基础信息，包含试样编号、材质类型、试样原始长度 L0、裁切方向、检测标准、预设升温程序名称，信息同步保存至试验文件，便于后期数据溯源。
（四）升温程序设置与试验启动
软件程序编辑界面新建升温方案，陶瓷砖常规检测参数参考：起始温度室温 25℃，升温速率 3-5℃/min，终止温度 800℃，温度采集间距 5℃；新材料研发高精度试验可设置采集间距 1℃，按需增加恒温段，模拟实际烧成恒温工艺；耐火材料、石墨样品终止温度可设置 1200-1400℃，升温速率调整至 5-10℃/min。
程序参数核对无误后，下发至仪器微电脑控温模块，点击启动试验按钮，硅碳棒元件逐步升温，热电偶同步采集炉内温度，光栅传感器实时捕捉试样长度变化，软件同步生成温度 - 膨胀动态曲线。
试验全程操作人员无需持续值守，软件具备超温保护功能，若炉内温度超出设定终止温度，加热元件自动断电停机，规避高温损坏炉体与传感器；真空系统压力异常时软件同步弹窗提示，方便操作人员及时排查管路漏气问题。
（五）试验结束数据处理与试样取出
升温程序运行完成后，加热元件自动断电，炉体自然降温，等待炉内温度降至 200℃以下再打开密封盖板，避免高温空气氧化试样、高温炉壁烫伤操作人员；降温过程软件持续保存全部末端数据，不会中断存储。
打开炉门取出试样，观察试样表面有无氧化、开裂、软化等变化，记录试样外观状态，同步在软件内完成试验备注；软件自动计算全部温度区间线性膨胀系数、体膨胀系数、膨胀量数值，操作人员可手动修正补偿系数，二次优化数据结果。
按需选择数据导出、曲线打印功能，打印完整温度 - 膨胀系数曲线与检测参数表格，电子原始数据自动存储至计算机硬盘文件夹，支持按试样编号、检测日期分类检索历史试验记录；完成全部操作后，依次关闭真空泵、仪器主机、计算机，清理炉内刚玉支架粉尘，为下一组试样检测做好准备。
八、设备日常维护与长期稳定运行注意事项
（一）加热与炉体系统维护
硅碳棒发热元件为易损耗部件，长期 1400℃高温循环使用会缓慢老化，每次试验结束降温后观察硅碳棒表面，出现发白、开裂、局部熔断时及时更换；更换时断开整机电源，待炉体完全冷却后拆装，避免高温烫伤、触电风险。炉体内保温层避免掉落试样粉尘、釉料熔融残渣，每月清理一次炉腔内部杂质，粉尘堆积会堵塞炉内温场，造成温度梯度偏差，影响控温精度。炉体密封隔热柔性件长期高温会老化变硬，出现真空保压快速回落时，更换密封垫片，恢复腔体密闭性能。
（二）测量传动与传感部件维护
刚玉测试架、推杆长期接触高温试样，表面会附着釉料、陶瓷粉尘，每次取出试样后使用软毛刷清理支架表面残渣，禁止使用硬质金属工具刮擦，避免刚玉材质产生划痕，改变支架自身热膨胀参数；直线轴承传动组件保持干燥洁净，禁止粉尘、熔融料进入轴承间隙，每三个月清理轴承内部杂质，保证推杆无摩擦滑动。光栅测微传感器属于高精度精密元件，禁止碰撞、敲击传感头部，炉内熔融挥发物进入传感器会造成数值漂移，真空模式可大幅减少挥发物污染，每年配合标准标样完成一次传感器精度校验，出现测量重复性偏差时及时检修传感单元。
（三）真空系统配套维护
真空泵运行过程会积累水汽、粉尘杂质，按照设备使用频次定期更换真空泵专用润滑油，润滑油浑浊、起泡时立即更换；真空管路接头、密封垫片定期检查，出现老化开裂及时替换，防止腔体漏气无法达到真空度。真空泵运行时放置平整地面，配套减震底座，避免震动传导至主机光栅传感器，造成形变数据波动；单次试验结束后，先关闭真空阀门，再关停真空泵，防止管路负压倒吸机油进入炉腔污染刚玉支架与试样。
（四）计算机软件与硬件维护
配套台式计算机仅用于仪器数据采集，减少无关软件安装、外接存储设备拷贝，避免病毒造成软件闪退、数据丢失；固态硬盘定期备份全部检测原始数据，防止硬盘损坏历史试验记录无法找回。软件每年完成一次程序更新，修复运算逻辑优化补偿算法；计算机通讯接口保持干燥，避免水汽、粉尘造成数据传输中断，出现软件与主机连接失败时，检查通讯线路插拔紧固。
（五）日常使用环境管控
设备放置实验室需保持干燥通风，环境湿度控制在 40%-70% 区间，高湿环境会造成真空泵、电路元件锈蚀；设备周边预留不小于 0.8 米操作空间，便于装样、清理炉体、检修配件，设备上方禁止堆放重物、液体试剂，防止液体渗漏损坏主机电路、加热元件。环境温度维持 10-30℃恒温，避免实验室空调直吹炉体，冷热气流直吹会造成炉体温场波动，降低控温稳定度，影响膨胀系数测量重复性。
九、设备多场景适配优势说明
温度覆盖区间适配全品类陶瓷检测需求，高 1400℃炉温覆盖陶瓷砖烧成、耐火材料高温服役、玻璃软化、石墨高温稳定全温度区间，无需额外购置低温、超高温专用膨胀仪，单一设备覆盖企业、实验室全部常规热膨胀检测项目，降低设备采购预算与实验室存放空间占用。
真空、气氛双检测模式拓展试样适配范围，普通无氧化陶瓷砖可直接空气环境检测，易氧化釉料、石墨、有色金属样品依托真空腔体隔绝空气，避免试样高温变质带来的数据失真，一套设备可处理多化学特性试样，无需区分氧化 / 非氧化样品单独设备检测。
高精度光栅传感搭配宽量程测量区间，兼顾低膨胀玻璃、精细陶瓷微小形变检测与耐火砖、厚坯陶瓷大形变测量，分辨率 0.1μm 捕捉微米级尺寸变化，±12.7mm 量程容纳大收缩、大膨胀试样，试样裁切加工限制少，降低样品前处理人工成本。
全流程计算机自动化运行，从程序设置、升温采集、数据补偿、系数运算到曲线打印全部软件自动完成，减少人工读数、手工计算、手动校准带来的多重误差，降低操作人员专业门槛，新入职实验人员简单培训即可独立开展标准化检测，适配工厂质检实验室大批量日常试样检测工作。
统一刚玉材质测试承载结构，支架、推杆材质一致，硬件自身热形变差值小，配套自动补偿算法双重消除系统误差，系统整体测量误差控制在 ±0.1~0.5% 区间，多次同批次试样重复检测数据离散程度低，检测结果具备稳定可追溯性，满足资质实验室、产品质检的数据采信标准。
试样尺寸兼容方形、圆形两种常规形态，尺寸区间跨度大，陶瓷砖长条试样、玻璃圆柱、石墨棒、耐火砖小块试样无需定制专用夹具，直接放置测试架即可完成检测，适配研发阶段异形试样、工厂标准化成品试样、第三方机构各类委托样品检测。
模块化分体结构便于设备运维，加热元件、真空管路、传感单元、计算机系统相互独立，单一部件故障无需整机停机检修，单独更换对应配件即可恢复设备运行，缩短设备停机检修时长，保障实验室连续检测工作开展；配件通用性强，标样、密封件、硅碳棒等耗材市面常规采购渠道均可获取，长期运维成本可控。
配套完整标准化软件与台式控制系统，无需额外采购第三方数据分析程序，软件内置多国标对应计算逻辑，自动匹配不同标准膨胀系数计算公式，温度间距自定义功能兼顾科研高精度密集采集、质检批量快速检测两种使用需求，曲线可视化展示便于研发人员快速定位材料相变、烧结关键温度节点。
十、行业设备选型参考要点
在陶瓷砖、无机非金属材料实验室热膨胀测定设备选型阶段，采购单位可结合自身检测需求，对照本款陶瓷砖线性热膨胀测定仪核心硬件指标、功能模块综合评估适配性，核心参考维度如下：维度：高炉温与控温精度。陶瓷砖、耐火材料检测需要覆盖 800-1400℃高温区间，高炉温低于 1200℃无法模拟陶瓷烧成高温工况，控温精度数值偏差过大会造成试样受热不均，膨胀曲线出现无规律波动，本设备 1400℃高炉温、±1℃控温精度适配绝大多数无机非金属材料高温检测需求。第二维度：形变测量传感硬件参数。位移分辨率、测量量程直接决定试样适配范围，低分辨率传感器无法捕捉玻璃、精细陶瓷微小膨胀形变，量程不足无法测量耐火材料大形变样品，光栅测微传感器 0.1μm 分辨率、±12.7mm 量程可覆盖全品类常规无机非金属试样检测。第三维度：真空与气氛保护功能配置。针对釉料、石墨、有色金属等易氧化试样检测，真空腔体为必要配置，无真空功能设备仅能检测稳定不氧化陶瓷坯体，检测品类存在局限，本设备配套完整真空泵与真空密封腔体，拓展试样检测范围。第四维度：数据自动化处理能力。人工记录、手动计算的简易设备检测效率低，人为误差大，具备自动补偿、自动运算、曲线打印、数据存储功能的设备可大幅提升实验室检测效率，适配批量试样常态化质检工作，软件配套完整计算机控制系统可实现全流程无纸化数据留存，便于检测报告归档溯源。第五维度：试样适配规格与承载材质。测试架选用刚玉材质优于普通石英、耐火塑料，刚玉高温形变低、化学稳定性强，不会与试样发生高温反应；试样尺寸区间跨度越大，样品裁切加工限制越少，方形、圆形通用装样结构可适配不同形态送检样品，减少样品前处理工序。第六维度：系统测量误差区间。测量误差数值区间越小，数据重复性越好，用于产品出厂质检、第三方资质检测的设备，系统误差需控制在 ±0.5% 以内，保证检测数据具备行业采信效力，本设备系统测量误差 ±0.1~0.5%，满足国标检测精度要求。第七维度：整机配套完整性。设备出厂配套标样、真空泵、台式计算机、全套专业软件，无需采购单位额外单独采购辅助配件，减少采购对接流程，设备到货后完成简单安装调试即可直接投入检测使用，缩短实验室设备落地周期。
