一、产品基础概述
绝缘子漆膜的耐电痕化性能是评估其在复杂工况下长期稳定运行能力的核心指标之一，在电工电子产品、家用电器绝缘部件、电力绝缘子等相关产品的研发、型式试验、出厂检验场景中，耐电痕化和蚀损测试都是必不可少的检测环节。GB/T4207相关试验标准体系中，明确了绝缘材料在工频交流电压环境下，伴随液体污染物持续作用时的耐漏电起痕性能测试要求，而BLD-6000V高压漏电起痕试验仪正是匹配这类试验需求的专业检测设备，能够模拟工频环境下的污染物侵蚀场景，通过标准化的测试流程，评定电气绝缘材料在严酷环境条件下的耐电痕化和蚀损等级，为材料选型、产品性能验证提供可靠的测试数据支撑。

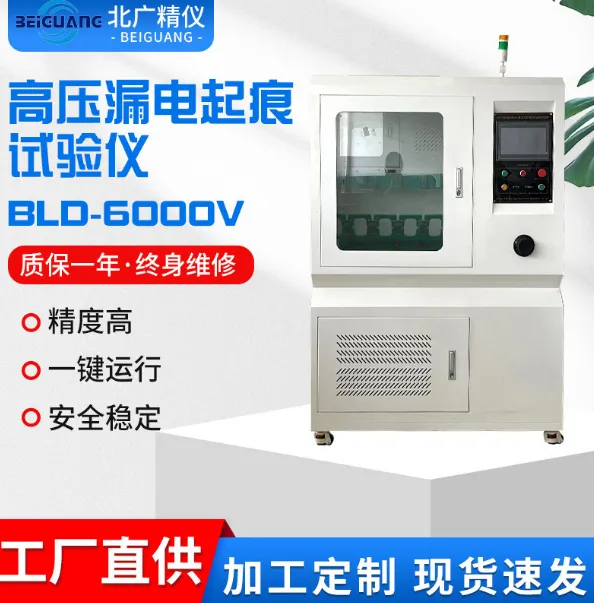

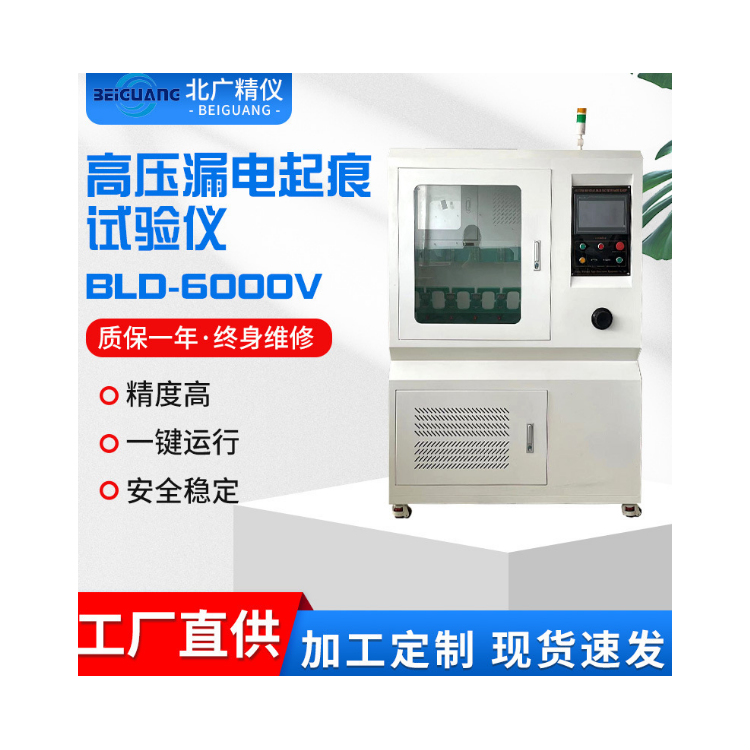

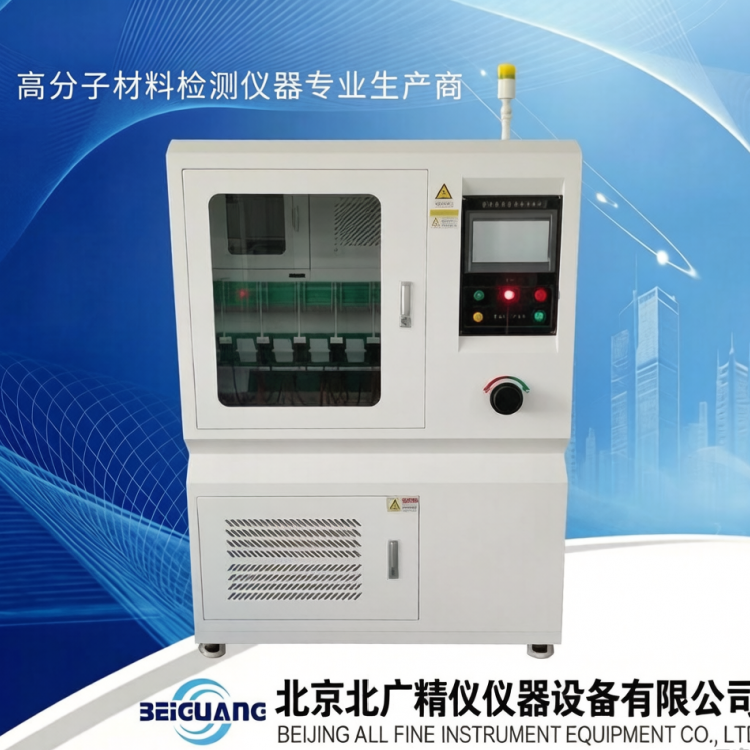

GB/T4207绝缘子漆膜高压漏电起痕试验仪BLD-6000V的整体设计逻辑严格贴合对应试验方法的规范要求，从腔体结构、电气控制模块、滴液系统到配套工装组件，均围绕试验的一致性、可复现性进行设计，能够适配不同类型绝缘试样的测试需求，在电工材料检测、电力设备质检、科研院所材料研发等多个场景中都有广泛的应用空间。
二、设备配套组成清单
该型号试验仪的标准装箱配置均为试验开展的必备基础组件，不包含可选加装的特殊配件，开箱时可参照清单逐一核对，确保所有基础组件完整，方可开展后续的安装调试工作：
说明书：1份，包含完整的设备操作指引、参数说明、注意事项等全部内容，是操作设备的核心参考资料
燃烧箱：1台，作为试验的承载腔体，为测试过程提供封闭的操作空间
排烟管：1根，用于试验结束后排出腔体内产生的废气，保障操作环境通风安全
合格证：1份，对应设备的出厂检验合格证明，标注有完整的产品型号、出厂编号等溯源信息
不锈钢电极：2对，作为试验过程中施加电压的接触部件，满足标准规定的尺寸与材质要求
高压保险丝：1个，用于电路过载保护，避免高压模块出现异常损坏
氯化钠：1瓶，用于配置试验所需的标准污染液
滤纸：1包，符合试验标准要求的专用滤纸，用于辅助均匀传导污染物
水箱：1个，作为污染液的存储容器，为滴液系统提供稳定的液体供给
蠕动泵：1台，作为滴液系统的动力部件，实现污染液流速的精准可控输出
如果在采购时额外选择了其他可选零部件，需要在开箱环节同步逐一核对，确认所有选购组件完整无误后，再进行后续的安装操作。

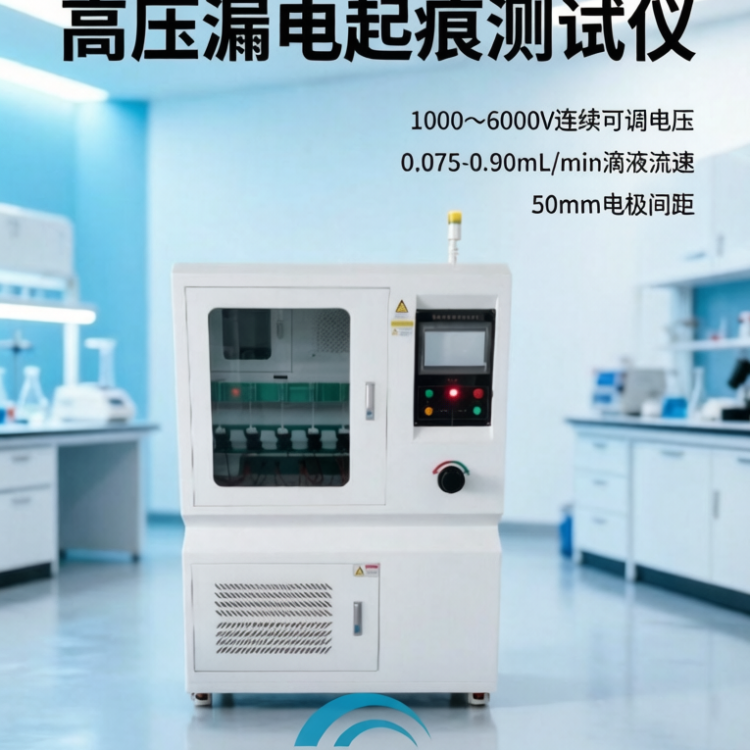

三、核心性能参数说明
箱体内容积 ： 带玻璃观察门
电气规格：1000～6000V（交直流 电压精度：1%）连续可调，当试验回路中，短路电流达到或超过 1A 持续 2S后，继电器动作，切断电压，报警指示试品不合格
电极规格：厚度为 0.5mm，其它尺寸按照标准要求制作，上、下电极之间的间距为 50±0.5mm
滴液装置：滴液装置高度可调，污染液流速0.075、0.15、0.30、0.60、0.90mL/min可调
试验时间：0~9999min可设置
滤纸尺寸：按标准要求制做，滤纸厚度为 0.15～0.17mm
箱体材料：铁板喷涂
电 源：AC 220V / 50Hz/25A
以上参数是设备能够输出符合标准要求测试结果的基础保障，所有参数的精度均经过出厂校验，日常使用过程中如果发现参数出现明显偏差，可联系设备售后部门进行校验调整。
四、触摸屏全界面功能详解
BLD-6000V高压漏电起痕试验仪采用一体化触摸屏作为操作终端，所有功能选择、参数设置、状态查看均在触摸屏上完成，操作流程直观清晰，不同功能分区的界面按钮作用如下：
4.1 主界面功能按钮说明
主界面是设备开机后默认进入的初始操作界面，各个按钮的功能定义明确，覆盖了设备基础启停和界面跳转的核心需求：
总电源启动：试验总电源的控制按钮，点击后即可为设备所有后续功能模块接通基础供电，是所有试验操作的第一步触发按钮
蠕动泵电源：滴液蠕动泵的总电源控制按钮，点击后蠕动泵模块获得供电，后续才能进行滴液相关的操作
直流试验 DC：点击该按钮即可跳转进入直流试验专属操作界面，所有直流电压模式下的试验相关操作均可在该界面完成
交流试验 AC：点击该按钮即可跳转进入交流试验专属操作界面，所有交流电压模式下的试验相关操作均可在该界面完成，绝缘子漆膜类试验通常选用工频交流模式开展
用户登录：点击该按钮即可跳转进入用户登录界面，只有通过权限验证的操作人员才能进入后续的操作环节，避免非授权人员误操作设备
用户管理：点击该按钮即可跳转进入用户管理界面，具备管理员权限的用户可以在该界面新增、修改、删除操作用户信息，分配不同层级的操作权限
4.2 试验运行界面功能按钮说明
试验运行界面是试验执行过程中使用频率最高的操作界面，所有试验过程中的启停控制、状态查看功能都集中在该界面中，每个按钮的作用都直接关联试验流程的推进：
开始试验：点击该按钮即可正式启动计时和完整的试验流程，此前设置的所有参数都会同步生效，设备开始按照预设规则执行测试
结束试验：试验正常完成或者需要中途终止试验时，点击该按钮即可结束当前的测试流程，设备自动停止高压输出、滴液运行等相关动作
高压原点：该指示按钮用于显示当前高压模块的位置状态，当高压模块回归初始安全位置时，该指示标识亮起，提示操作人员此时高压输出处于零位状态，可安全进行试样拆装操作
报警画面：当设备触发报警机制后，点击该按钮可以进入报警界面，查看具体的报警类型和触发原因，帮助操作人员快速定位故障点
泵运行：点击该按钮即可启动滴液蠕动泵，污染液会按照预先设置的流速稳定输出，开始向试样表面滴落测试所需的污染物
时间清零：点击该按钮即可将当前的试验计时数据重置为零，方便操作人员在重新启动试验前重置计时基准，避免历史计时数据干扰本次试验的时间统计
参数设置：点击该按钮即可跳转进入参数设置界面，所有和试验规则相关的参数都可以在该界面进行自定义调整，适配不同标准的测试要求
当前流量：该显示区域用于实时展示试验过程中滴液系统的实际输出流量，操作人员可以通过该数值确认滴液流速是否和预设值保持一致
当前电压：该显示区域用于实时展示试验过程中高压回路的实际输出电压，操作人员可以通过该数值确认电压是否稳定维持在试验要求的数值范围内
手动排液：点击该按钮即可启动蠕动泵执行手动排液动作，该功能的核心作用是排空蠕动泵滴液管道内部留存的空气，避免滴液过程中出现断滴、液滴大小不均的问题，保障滴液的连续性和稳定性
A/B/C/D/E电极短路：点击对应工位的按钮即可进入对应工位的模拟短路界面，操作人员可以通过该功能测试设备的短路报警机制是否可以正常触发，提前验证保护功能的有效性
报警电流：该显示区域用于展示预先设置好的报警触发电流阈值，当试验回路的实时电流超过该阈值并持续预设时长后，设备就会触发保护动作
实时电流：该显示区域用于实时展示试验过程中高压回路的实际电流数值，操作人员可以通过该数值直观观察试样在污染物作用下的绝缘性能变化趋势，及时发现异常情况。
直流试验界面和交流试验界面的基础功能布局与上述运行界面说明完全一致，仅会根据交直流模式的不同自动适配对应电压回路的控制逻辑，操作人员无需额外调整界面设置即可直接使用。
4.3 参数设置界面功能说明
参数设置界面用于自定义调整试验相关的核心规则参数，所有参数的设置都需要结合对应试验标准的要求来完成，避免设置错误影响测试结果的准确性：
污染物流速：该设置项用于控制蠕动泵滴液管的输出流速，可在前面提及的多个标准档位之间选择，不同的材料测试标准会对应不同的推荐流速，绝缘子漆膜类试验需参照GB/T4207的相关要求选择合适的流速档位
报警延时：该设置项用于调整试验电流超限时的报警延时时间，当回路电流超过报警阈值时，需要持续达到该预设的延时时长，设备才会触发保护动作，避免瞬时的电流波动误触发报警
试验时间：该设置项用于设定单次试验的总时长，设备计时达到该设定值后，会自动结束试验，标记试样通过该时长的测试考验。
4.4 辅助功能界面按钮说明
除了上述核心操作界面之外，设备还设置了辅助功能按钮，用于处理试验过程中的异常场景和界面返回操作：
报警复位：当设备触发报警动作完成保护后，排查完导致报警的异常原因，点击该按钮即可解除报警锁定状态，让设备恢复到可重新启动试验的正常状态
返回：点击该按钮即可直接退回至上一级操作界面，无需逐层退出，简化操作流程。
五、设备完整安装调试流程
开箱后的安装调试工作是保障后续试验能够安全、稳定开展的前提，每一步操作都需要按照规范顺序执行，不能随意调整操作顺序，避免留下安全隐患：
开箱后，先全部取出箱内的防震泡沫、胶带、绑扎带等所有包装固定物，将试验箱整体放置在水平稳固的操作台面之上，确认设备放置平稳，不会出现晃动、倾斜的情况，避免后续试验过程中因为设备倾斜导致滴液偏移位置，影响测试结果准确性。放置设备的台面需要预留足够的操作空间，周围不要堆放易燃易爆的杂物，避免试验过程中出现安全风险。
根据对应试验标准的要求制作标准样块，绝缘子漆膜试样需要保证漆膜厚度均匀，表面没有划痕、气泡、杂质等影响绝缘性能的外观缺陷，将制备完成的样品稳妥装夹在两个电极之间，确认电极和试样表面充分贴合，没有出现虚接、错位的情况，保证电压能够均匀施加在试样的测试区域。装夹试样时需要调整试样的倾斜角度，严格按照标准要求保持试样处于规定的倾斜状态，让滴落的污染物能够沿着试样表面稳定流动，模拟真实工况下的污染物堆积场景。
根据标准要求制作标准滤纸，滤纸的厚度、尺寸都要满足规范要求，将滤纸分别装在上下两组电极之间，上下两个电极位置都需要装入8张滤纸，保证滤纸完全贴合电极端面和试样表面，起到均匀传导污染物、稳定测试条件的作用。装夹滤纸时要注意铺平，避免滤纸出现褶皱、错位、超出测试区域的情况，防止影响测试结果的一致性。
配置试验所需的溶液，配置过程中必须使用蒸馏水或者去离子水，按照要求配置浓度为0.1%的氯化铵（NH4CL）溶液，配置完成后将溶液全部倒入储液箱中。污染液尽可能做到现配现用，最长存放周期不能超过四个星期，如果存放时间过长，溶液的浓度会出现变化，进而影响滴液的导电性能，导致测试结果出现偏差。每次配置溶液之前，都要将储液箱内部残留的旧溶液完全清空，用蒸馏水冲洗干净储液箱内壁，避免旧溶液残留污染新配置的液体。
调整滴液管的位置和高度，微调滴液管的角度，确认滴落的液滴能够精准滴落到滤纸的中心位置，保证液滴可以沿着滤纸均匀扩散到试样表面的测试区域，不会滴落到腔体的其他无关位置。调整完成后可以轻微晃动设备，确认滴液管的位置不会出现移位，保证后续试验过程中滴液点的位置始终保持稳定。
完成以上全部安装调试步骤之后，操作人员需要再次逐一核对所有部件的安装状态，确认没有遗漏操作，所有连接都稳固可靠，才能进入后续的试验操作环节。
六、标准化试验操作全流程
试验操作环节直接关系到测试数据的准确性和操作过程的安全性，操作人员需要严格按照以下步骤逐步执行，每完成一步确认状态正常之后再推进下一步操作：
将设备配套的电源线一端插入设备的电源接口，另一端接入符合规格要求的AC220V供电回路，确认供电回路的接地保护连接正常，没有裸露的带电部位，供电电压稳定在额定电压的允许波动范围内，避免电压大幅波动影响设备的电气模块寿命。
先进入对应试验模式的运行界面，点击界面中的“手动排液”按钮启动排液操作，这个过程中设备不会施加高压电压，操作人员可以观察滴液管的出液状态，持续运行2分钟左右，直到确认液滴能够连续、稳定地滴出，管道内部的所有空气都被完全排出，液滴可以稳定流到两电极之间的样品表面上，此时再关闭“手动排液”按钮。这个步骤可以有效避免管道内残留的空气导致滴液中断、液滴体积不均的问题，保障后续滴液过程的稳定性。
结合本次试验的具体要求，选择对应的试验电压档位，在参数设置界面设置好滴液的流速、报警延时时间和试验总时间，所有参数设置完成后逐一核对，确认所有参数都符合对应试验标准的要求，避免参数设置错误导致试验无效。比如针对绝缘子漆膜的耐电痕化测试，可参照对应标准的要求选择合适的测试电压和滴液流速，保证测试条件符合规范。
确认试验箱的箱门完全关紧，锁好箱门的固定卡扣，避免试验过程中箱门意外开启暴露高压带电部位，按下预先选择好的试验档位按钮，缓慢调节调压器旋钮，将回路输出电压逐步调整到试验所需的电压值，观察触摸屏上的“当前电压”显示区域，确认电压数值稳定在预设值之后，停止调节调压器旋钮。调节电压的过程要平缓，不要一次性大幅调整电压，避免电压出现突变冲击电路元件，影响设备的使用寿命。
电压值调节确认稳定之后，先按下界面上的“泵运行”按钮，让滴液系统开始按照预设流速向试样表面滴落污染液，等待液滴正常滴落几秒钟之后，再按下“试验开始”按钮，正式启动试验计时流程。试验开始后，设备会自动监控回路的电流状态，样品在试验期间如果电流大于60mA，且该电流状态连续持续时间超过2S，内置的继电器就会自动动作，切断高压电源，同时触发报警指示，标记试品不合格。如果试验过程中观察到试品出现起火燃烧的情况，要第一时间人工终止试验，直接操作急停按钮或者直接切断设备的总电源，避免火情扩大引发安全事故。试验过程中操作人员不要随意打开试验箱门，隔着带玻璃观察门持续观察试验状态即可，如果发现其他异常情况，也要及时暂停试验排查问题。
试验流程正常结束，确认高压输出完全切断之后，按下“排风扇”按钮启动排烟系统，将试验箱体内试验过程中产生的所有废气全部排出箱体外部，避免腐蚀性的气体在腔体内部长时间残留，腐蚀箱体内部的金属部件，同时也保障操作区域的空气环境不会受到污染。排烟的时长可以根据试验的实际时长适当调整，确保箱体内的异味完全排出之后再打开箱门。
确认所有功能模块都已经停止运行之后，按照顺序依次关闭设备上的各个电源开关，切断设备的总供电电源，完成本次试验的全部操作流程。如果后续短时间内还要继续开展多组试验，可以不用完全断开总电源，直接进行下一组试样的装夹操作即可。
七、日常操作安全规范与注意事项
为了保障操作人员的人身安全，延长设备的使用寿命，试验过程中和日常存放维护时，都需要严格遵守以下注意事项，避免出现操作失误引发的各类问题：
试验箱必须可靠连接接地保护线路，接地电阻要符合电气安全的相关要求，避免设备漏电时引发人身伤害事故，每次开展试验之前都可以确认一下接地连接的状态，确保接地线路没有出现松脱、断裂的情况。
在调试设备或者装夹试样的全过程中，必须提前断开电极的高压供电电源，确认高压回路处于完全断电的安全状态之后，再伸手进入腔体内部开展操作，禁止在设备处于高压输出状态下打开箱门接触任何电极部件，防止出现高压触电事故。
单次试验结束之后，如果后续很长一段时间内不会再开展试验，要将储液箱内部剩余的溶液全部清空，使用蒸馏水反复冲洗储液箱的内壁，同时使用蒸馏水循环清洗蠕动泵的全部管道，避免含盐的污染液长时间滞留在储液箱和蠕动泵管道内部，造成金属部件或者管路的腐蚀，延长相关耗材的使用寿命。每次清洗完成之后，可以开启手动排液功能一段时间，将管道内部残留的蒸馏水全部排空，避免管路内部长期存水滋生细菌、出现水垢堵塞管路。
试验过程中如果出现报警触发、设备故障的情况，不要直接自行拆解设备的高压模块进行维修，要第一时间记录下故障发生时的现象、对应的参数、报警代码等相关信息，联系售后部门的技术人员进行指导处理，避免非专业人员拆解高压部件引发安全风险或者扩大设备故障。
日常存放设备时，要将设备放置在干燥通风的环境中，避免在潮湿、多尘、有腐蚀性气体的环境中长期存放设备，防止设备的电气元件受潮短路，金属部件出现锈蚀。长期不使用设备时，要定期通电运行一段时间，保障电气元件的性能保持稳定。
每次使用滤纸都要选用符合标准要求的全新滤纸，不要重复使用已经接触过污染液的滤纸，避免滤纸的性能下降影响测试结果的准确性。滤纸存放时要放置在干燥洁净的密封包装袋内，避免滤纸吸附空气中的灰尘、水分，改变自身的理化性能。
每次使用完电极之后，都要使用干净的软布将电极表面残留的污染物、污渍擦拭干净，确认电极表面没有划痕、变形的情况，如果发现电极出现明显的磨损导致厚度不符合要求，要及时更换同规格的电极，保障电极的导电性能和尺寸符合标准要求，避免影响测试结果的准确性。
八、产品售后服务相关说明
该型号高压漏电起痕试验仪的全生命周期售后服务均按照统一的规范执行，保障用户的合法权益，免除设备使用过程中的后顾之忧：
产品开箱检验合格之后，购买后一周内，凭对应的购机发票日期作为起始时间，设备如果出现严重的质量问题，经品牌方技术部门或者授权的经销商机构确认属实之后，可为用户提供免费更换服务。
产品的质保卡需要用户妥善保存，后续联系保修、维修服务时都需要出示该质保卡。设备从出厂之日起一年内，除了易损件之外的所有部件都可享受免费保修服务，一年质保期结束之后，品牌方继续为用户提供有偿的技术服务，持该质保卡的用户在对应收费服务项目上可以享受对应的优惠。
设备使用过程中如果出现故障，操作人员需要先将故障现象、故障发生时的各类参数详细记录下来，通过传真或者电话的方式将这些信息发送到品牌方的服务部门，服务部门会在二十四小时之内给出对应的答复，和用户确认后续的服务推进进程，快速协助用户解决设备使用过程中遇到的各类问题。
即使超过了一年的免费保修期，品牌方也会持续为用户提供对应的技术支持服务，包括设备操作指导、参数校验、配件更换等相关服务，保障设备可以长期稳定运行。
九、绝缘子漆膜漏电起痕试验的典型应用场景说明
GB/T4207相关标准对应的漏电起痕测试，是评估绝缘子漆膜性能的核心检测手段之一，其应用场景覆盖了从产品研发到批量质检的全流程：
在材料研发阶段，研发人员可以通过该设备对比不同配方的绝缘子漆膜的耐漏电起痕性能，筛选出耐污性能更优的材料配方，优化漆膜的制备工艺，提升绝缘子在户外复杂环境下的长期运行稳定性。比如处于沿海高盐雾区域、工业污染严重区域运行的绝缘子，长期受到盐雾、粉尘、酸雨的侵蚀，漆膜表面会逐渐堆积导电污染物，在工频电压的持续作用下很容易出现漏电起痕的现象，最终导致绝缘失效，通过该设备模拟这类长期的污染物侵蚀场景，就可以提前验证漆膜在严酷工况下的耐受能力，提前发现材料配方存在的缺陷。
在型式试验环节，按照相关标准的要求，新产品定型时必须完成耐漏电起痕试验，验证产品的性能满足对应标准的要求，才能进入批量生产环节。BLD-6000V高压漏电起痕试验仪严格贴合相关标准的设计要求，输出的测试数据可以直接作为型式试验报告的有效支撑数据，满足各类质检机构、第三方检测实验室的报告出具要求。
在出厂检验环节，生产企业可以使用该设备对每一批次的绝缘子漆膜产品进行抽样检测，把控产品的出厂质量，避免不合格的产品流入市场，降低产品后续运行过程中出现故障的概率。尤其是应用在高压输电线路上的绝缘子，其绝缘性能直接关系到整个电力系统的运行安全，通过标准化的漏电起痕测试，可以有效筛选出存在潜在绝缘缺陷的产品，保障电力系统运行的稳定性。
除了绝缘子漆膜的测试之外，该设备还可以应用在其他电工电子产品、家用电器的绝缘部件测试中，比如家用电器的绝缘外壳、开关的绝缘基座、接线端子的绝缘部件等，都可以通过该设备完成耐漏电起痕性能测试，验证这些部件在长期使用过程中遇到潮湿、污染物侵蚀的场景下，仍然可以保持稳定的绝缘性能，不会出现漏电起痕引发的短路、起火等安全问题。
十、设备常见操作问题排查指引
日常使用过程中，操作人员可能会遇到一些不涉及硬件故障的常见小问题，可以参照以下指引自行排查处理，提升设备的使用效率：
如果发现滴液过程中液滴出现断滴、不出液的情况，首先检查储液箱内部是否还有剩余的污染液，如果液体已经耗尽则补充配置好的溶液即可；如果溶液充足，则启动手动排液功能运行一段时间，排出管道内部可能残留的空气；如果仍然不出液，则检查滴液管路是否出现弯折、堵塞的情况，疏通管路之后即可恢复正常。
试验过程中如果发现实际电压数值和预设值偏差较大，首先确认供电回路的电压是否出现大幅波动，如果供电电压稳定，则检查调压器的旋钮调节位置是否到位，重新微调调压器旋钮即可将电压调整到目标数值。
如果设备频繁出现误报警的情况，首先检查报警延时的参数设置是否过小，将报警延时调整到符合标准要求的2S即可；如果参数设置正常，则检查试样表面是否有多余的污染物堆积，或者电极和试样之间出现了虚接短路的情况，清理试样表面重新装夹电极即可解决问题。
如果触摸屏点击按钮之后没有响应，首先确认触摸屏的供电线路连接是否正常，断电重启设备之后大部分卡顿问题都可以得到解决。
通过对设备操作流程的熟练掌握，日常维护的规范执行，可以充分发挥BLD-6000V高压漏电起痕试验仪的性能优势，为各类绝缘材料的耐漏电起痕性能测试提供稳定可靠的测试支持，帮助用户获得准确可复现的测试结果。
