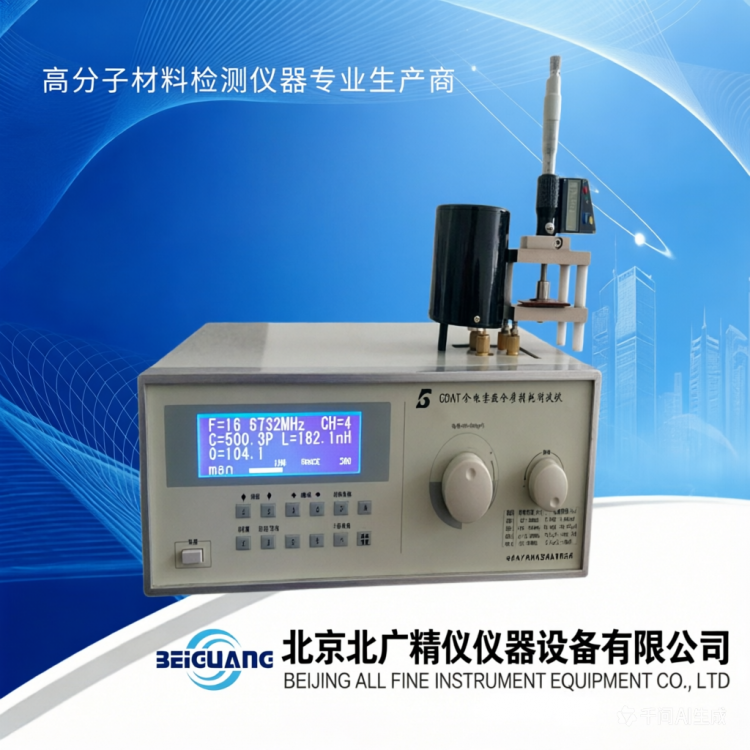

GB/T1409高频Q表法介电常数测试仪GDAT-A

GB/T1409高频Q表法介电常数测试仪是一款专业用于测量固体电工材料、电子陶瓷、复合材料及高分子绝缘介质在高频电场下电气性能的检测设备。该仪器主要测定介质损耗角正切（tanδ）与介电常数（ε），是电瓷、装置瓷、电容器陶瓷、覆铜板基材、硅橡胶及各类新材料研发与来料检验中的核心仪器。

凭借高频谐振法（Q表法）原理与全数字化单片机控制技术，GDAT系列仪器实现了从信号发生、谐振搜索、Q值判读到数据锁定的全流程自动化，大幅降低了传统高频介电测试的操作门槛，提升了测量精度与重复性。

一、产品概述

介电常数和介质损耗角正切值是评价各种电瓷、装置瓷、电容器陶瓷以及复合材料电气性能的一项核心物理性质。通过精确测定这些参数，工程师可以进一步了解影响材料介电行为的各种因素，从而为优化材料配方、改进生产工艺、提升产品绝缘性能提供科学依据。

GB/T1409高频Q表法介电常数测试仪正是基于这一需求而设计开发的。该仪器适用于科研机关、高等院校、工厂企业及质检单位对无机非金属新材料、电子元器件、电线电缆绝缘材料等进行高频介质损耗与介电常数的应用研究及质量控制。无论是基础科研中的新材料介电谱表征，还是工厂产线上的来料批次一致性筛查，该设备都能提供稳定可靠的测试数据。

二、测试原理详解

本仪器采用高频谐振法，是一种通用、多用途、多量程的阻抗测试系统。它以单片计算机作为仪器的控制与测量核心，融合了多项技术：

•频率数字锁定技术，确保测试频率的高度稳定；

•标准频率测试点自动设定，减少人为设定误差；

•谐振点自动搜索功能，无需手动反复调谐；

•Q值量程自动转换，覆盖从低损耗到较高损耗的宽范围材料；

•数值数字化显示，读数直观清晰。

通过对调谐回路的重新设计与优化，仪器将回路的残余电感降，同时保留了自动稳幅等实用技术，使测量值在高频条件下依然保持优异的精确度。

在具体测试过程中，仪器主要由两套精密测微电容器构成测试装置：

平板电容器用于夹持被测样品。当样品放入极片之间时，由于材料的介电常数大于空气，极板间的等效电容会发生改变。

圆筒电容器是一只分辨率高达0.0033pF的线性可变电容器，作为精密的"补偿电容尺"使用。

测试的核心逻辑是：比较"未放置样品"和"放置样品"两种状态下谐振回路的Q值变化与圆筒电容器的刻度变化，通过换算即可得到绝缘材料的损耗角正切值；同时通过平板电容器的刻度读值变化，换算得到介电常数。

从电路行为上看，振荡器输出频率可调的正弦信号，通过调节电容使LC回路进入谐振状态。在谐振状态下，调节可变电容获取相应的测量参数，进而推算出被测样品的介电常数和损耗正切值。其中，左侧可调电容对应圆筒微调电容，右侧固定电容对应平板测量电容——两个极板之间是否有样品，整个电路的行为会产生可量化的差异，这正是Q表法测量的物理基础。

此外，该仪器不仅可测介电常数与介质损耗，还能在较高测试频率下测量高频电感或谐振回路的Q值、电感器的电感量和分布电容量、电容器的电容量和损耗角正切值、高频回路有效并联及串联电阻、传输线的特性阻抗等多种高频参数，是一台名副其实的多功能高频Q表。

三、核心性能特点

1. 高分辨率平板电容器系统

极片尺寸提供Φ25.4mm与Φ50mm两种规格，可适配不同尺寸的片状样品。极片间距可调范围不小于10mm，分辨率达到±0.01mm，确保对不同厚度样品的精准夹持与电容读取。

2. 高精度圆筒线性可变电容器

电容量线性度为0.33pF/mm（允差±0.05pF），长度可调范围0~20mm，分辨率±0.01mm。这种分辨率的微变量感知能力，使得仪器能够灵敏捕捉样品引入的微小电容扰动，即便是极低损耗材料也能获得可靠的tanδ数据。

3. 全自动化测量流程

Q值自动锁定，无需人工持续搜索谐振点；Q值量程支持30、100、300、1000四档自动换档或手动换档；合格指示预置功能范围为5~1000，方便批量来料检验时快速判定Pass/Fail。

4. 宽频带信号源

采用DDS数字直接合成信号源，提供三档频率覆盖范围，可延伸至160MHz，能够满足从工频衍生的高频测试到射频波段内的多种材料表征需求。

5. 数显电极与精密机械结构

夹具采用数显测微电极，读数直观、操作便捷。整套测试装置由精密机械构件组成，平板电容器二极片平行度控制在0.02mm以内，圆筒电容器轴同心度误差不超过0.1mm，保证了长期使用的测量稳定性。

四、主要应用领域

GDAT高频介电常数测试仪的应用覆盖面极广，几乎涵盖了所有需要评估材料在高频交变电场中行为的行业：

五、性能参数

信号源

DDS信号

频率范围

一档：10KHz-70MHz

第二档：10KHz-100MHz

第三档：100KHz-160MHz

Q值测量范围

2~1023

Q值量程分档

30、100、300、1000、自动换档或手动换档

电感测量范围

常规：4.5nH-10mH

160M配置：1nH-140mH

电容直接测量范围

常规：1~460pF

160M配置：1pF-25uF

主电容调节范围

常规：30~540pF

160M配置：17-240pF

电容准确度

150pF以下：±1.5pF

150pF以上：±1%

型号频率指示误差

1 * 106±1

Q值合格指示预置功能范围

5~1000

Q值锁定方式

Q值自动锁定，无人工搜索

Q表正常工作条件

a. 环境温度：0℃~+40℃

b. 相对湿度：<80%

c. 电源：220V±22V，50Hz±2.5Hz

其他整机参数

a. 消耗功率：约25W

b. 净重：约7kg

c. 外型尺寸（长×宽×高）mm：380×132×280

产品标准配置

a. 测试主机一台

b. 电感一套

c. 夹具一套

平板电容器性能

极片尺寸：Φ25.4mm \ Φ50mm

极片间距可调范围和分辨率：≥10mm，±0.01mm

圆筒电容器性能

电容量线性：0.33pF/mm±0.05pF

长度可调范围和分辨率：≥0~20mm，±0.01mm

夹具插头间距

25mm±1mm

夹具本底损耗角正切值

≤4×10⁻⁴（1MHz时）

电极形式

数显电极

六、操作注意事项

为确保测量结果准确与设备长期稳定运行，操作时需留意以下要点：

1.谐振状态持续时间：谐振状态时通电时间不宜过长，以免电源过热影响测量精度或造成设备损伤。

2.电感选择与频率匹配：不同电感对应不同的谐振频率范围。一般情况下，较大电感（如25mH）适合较低频率（约100kHz），较小电感（如0.1μH）适合较高频率（约20MHz）。部分频段建议手动搜频，部分可自动搜频，具体对应关系如下：25mH电感对应100kHz，Q值约70，建议手动搜频 5mH电感对应200kHz，Q值约130，建议自动搜频 1mH电感对应500kHz，Q值约220，建议自动搜频 250μH电感对应1MHz，Q值约220，建议自动搜频 50μH电感对应2MHz，Q值约230，建议自动搜频 10μH电感对应5MHz，Q值约180，建议自动搜频 2.5μH电感对应10MHz，Q值约190，建议自动搜频 0.5μH电感对应15MHz，Q值约200，建议自动搜频 0.1μH电感对应20MHz，Q值约40，建议手动搜频

3.精细调节：必要时，在自动粗略搜索完成后，仍需手动缓慢精细调节以获得谐振点与最准确的Q值读数。

4.环境要求：仪器应在不含腐蚀气体、干燥、无强烈振动的环境中使用和保存。

七、维护与保养

本测试装置由精密机械构件组成，属于高精度的测微设备，日常维护需格外用心：

1.平板电容器二极片平行度：定期检查，要求不超过0.02mm。若因碰撞导致平行度超差，将直接影响介电常数的计算精度。

2.圆筒电容器轴同心度：轴和轴同心度误差不超过0.1mm，确保线性电容输出的准确性。

3.测微杆分辨率：保证两个测微杆维持0.01mm的分辨率，若手感松动或读数跳变，应及时检修。

4.圆筒电容线性校准：使用精密电容测量仪（分辨率±0.01pF）测量圆筒电容器，从0~20mm范围内每隔1mm测试一点，确认电容呈线性变化并符合工作特性要求。

此外，设备不可自行拆装，否则工作性能无法保证。如测试夹具受到碰撞或作为定期计量核查，务必按上述四项指标逐一检测。

八、结语

GDAT高频介电常数测试仪以高频谐振法为核心，通过精密的机械测微结构与数字控制技术相结合，为材料的高频介电性能表征提供了一套完整、可靠、高效的解决方案。它不仅是一台测试仪器，更是连接材料配方研发与实际工程应用之间的桥梁——帮助工程师读懂材料在高频电场中的"真实反应"，从而推动电子元器件、新能源、5G通信、电力设备等领域的产品性能持续提升。

无论是在实验室里探索新材料介电谱的科研人员，还是在产线上严控来料质量的质检工程师，GDAT高频介电常数测试仪都能以其稳定的表现和精准的数据，成为值得信赖的检测伙伴。
