一、设备整体概述
GB/T4207 玻璃漏电起痕试验仪 BLD‑6000V 属于高压型耐电痕化与蚀损检测设备，主要面向电工电子产品、家用电器以及各类电气绝缘材料开展耐电痕化性能检测工作，模拟工频区间 48Hz‑62Hz 工况条件下，绝缘材料受到液体污染物侵蚀、试样处于倾斜放置状态的真实工况，依靠耐电痕化、蚀损相关测试数据，评定绝缘材料在复杂严酷环境当中的耐电痕化等级。设备在设计研发环节参考多项国内以及国际标准规范，包含 GB/T6553‑2003、IEC60587:1984《评定在严酷环境条件下使用的电气绝缘材料耐电痕化和蚀损的试验方法》，同时兼容 GB/T4207 相关试验方法逻辑，可适配不同类型绝缘材料漏电起痕测试需求，广泛应用于材料研发实验室、质检机构、电器生产企业试验室等多种使用场景。
在电气设备实际运行场景之中，很多绝缘部件长期暴露在空气环境，空气中的粉尘、水汽、盐雾等杂质会附着在绝缘件表层，在工频电场持续作用下，绝缘材料表面会逐步产生泄漏电流，泄漏电流发热会让绝缘表层发生碳化，碳化之后形成导电通路，也就是漏电起痕现象。漏电起痕会逐步发展，严重的时候会引发短路、起火等安全隐患。漏电起痕试验就是在试验室环境复现该类失效过程，以此来判断绝缘材料耐受污染、电场耦合作用的能力，为材料选型、产品安规验证提供实测依据。GB/T4207玻璃漏电起痕试验仪BLD-6000V可以输出最高 6000V 的交直流高压，区别于常规低压 CTI 试验设备，更加适合严酷工况高压绝缘材料耐电痕化评价，能够完成恒定电压耐电痕测试、蚀损观察、短路保护验证等多项试验项目。

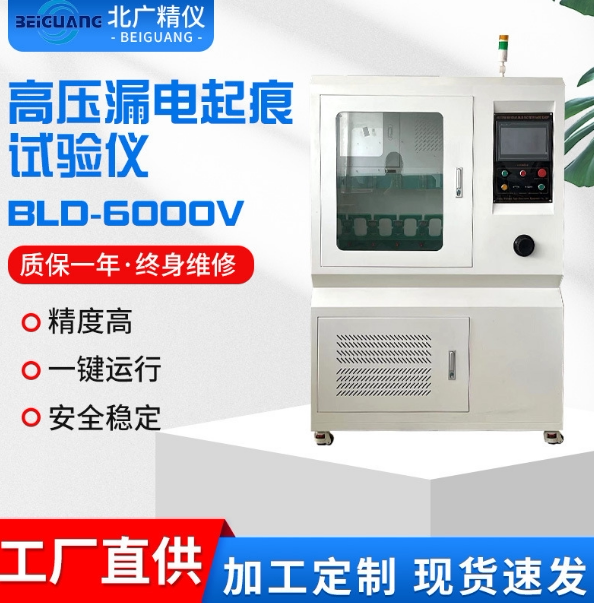

整套设备主要由燃烧箱体单元、触摸屏控制单元、高压发生调节单元、蠕动泵滴液单元、储液水箱、电极组件、排风排烟组件、保护报警系统等部分共同构成。箱体配置玻璃观察门，试验人员可以透过玻璃直接观察箱体内部试样的变化状态，不需要开启箱门就可以记录试样燃烧、起泡、碳化、滴液流动等各类现象。箱体外壳选用铁板喷涂工艺，兼顾结构强度与耐腐蚀性能，箱体预留排烟管接口，试验过程产生的烟气、腐蚀性挥发物可以通过排烟管导出试验空间，降低腐蚀性气体对试验室环境、设备元器件带来的不良影响。整套设备配备人机交互触摸屏，全部试验参数设置、设备动作控制、状态数据读取都可以在触摸屏界面完成，操作逻辑清晰，降低人为操作带来的失误概率。设备同时集成多重安全防护机制，包含过流短路自动切断高压、声光报警、急停、门联锁保护等，提升高压试验过程当中的操作安全性。
二、性能参数
箱体内容积配备玻璃观察门。 电气规格为 1000~6000V 交直流，电压精度 1%，电压可以连续可调；当试验回路内部短路电流达到或者超过 1A，持续时间达到 2S 以后，继电器动作切断输出电压，同时触发报警指示，判定试品不合格。 电极规格厚度 0.5mm，其余各项尺寸按照标准相关要求制作，上下电极之间安装间距为 50±0.5mm。 滴液装置支持高度调节，污染液流速可设置档位包含 0.075mL/min、0.15mL/min、0.30mL/min、0.60mL/min、0.90mL/min。 试验时间设置范围 0~9999min。 配套滤纸按照标准规格制作，滤纸厚度区间 0.15~0.17mm。 箱体外壳材料采用铁板喷涂。 整机输入电源规格 AC 220V / 50Hz /25A。
三、触摸屏操作界面功能详解
设备全部操作集中于触摸屏系统，界面划分多个功能按键以及数据显示区域，不同按键分别对应设备电源、泵体控制、试验模式切换、参数录入、状态监控、模拟故障等功能。
总电源启动按键对应设备试验总电源的开启与关闭，是整机电气回路总控制入口。蠕动泵电源按键专门控制滴液蠕动泵供电回路，单独管控滴液系统供电状态。直流试验 DC 按键点击之后跳转至直流试验操作界面，开展直流高压条件下漏电起痕相关试验；交流试验 AC 按键点击进入交流试验界面，执行工频交流耐电痕测试。用户登录按键跳转登录界面，不同操作人员分配对应账号；用户管理按键用于账号新增、权限修改、账号删除等管理工作，多人共用设备场景下，可以实现操作权限区分，便于追溯试验操作记录。
试验运行操作页面包含多组操作控件。开始试验按键用于正式启动整套试验流程；结束试验按键可以手动终止正在执行的试验任务。高压原点指示用于反馈高压模块机械位置状态。报警画面按键点击跳转报警界面，可以查阅历史报警记录，包含过流报警、参数异常报警等事件。泵运行按键直接控制滴液蠕动泵启停，手动控制污染液滴出动作。时间清零按键可以把试验计时数据归零，方便下一组试样重新计时。参数设置按键跳转参数录入界面，完成污染物流速、报警延时、试验总时间等关键项目设定。当前流量区域实时展示蠕动泵实际输出流量数值；当前电压区域实时反馈施加到试样电极两端实际高压数值。手动排液按键功能为排空蠕动泵滴液管路内部留存的空气，在每次装配管路、更换试验溶液之后，需要执行手动排液操作，消除气泡对滴液稳定性带来的干扰。A/B/C/D/E 电极短路按键用于各个工位模拟短路故障，方便设备检修阶段验证报警、断电保护逻辑是否正常。报警电流区域展示已经设置完成的报警触发电流阈值；实时电流持续采集展示试验回路当中实时电流变化，操作人员可以通过该数值观察泄漏电流逐步上升过程。
参数设置页面，可完成污染物流速参数设定，该参数直接控制蠕动泵输出污染液的流量大小；报警延时参数用来设置电流超限之后的等待时长，只有电流超限并且持续时间达到设定报警延时，保护回路才会动作切断高压；试验时间用来录入本次试验需要运行的总时长，计时到达设定时长，设备会自动结束试验流程。报警复位按键用于试验发生报警保护之后，清除报警状态，复位设备保护回路，复位完成之后才能够开启新一轮试验；返回按键实现页面跳转，退回上一级操作界面。整套触摸屏界面文字标识清晰，各项实时数据同步刷新，试验人员可以不用打开试验箱体，就掌握电压、电流、流量、计时等多项关键试验信息，方便完整记录试验全过程数据。
四、设备安装调试工作流程
开箱就位环节，设备包装箱打开之后，需要把箱体内部全部防震泡沫、固定胶带、绑扎带等防护配件全部拆除。设备放置位置需要保证水平，放置台面需要具备足够承重能力，台面保持平整，设备摆放之后避免出现倾斜晃动。高压试验设备摆放位置需要预留足够操作空间，设备四周留出维护操作距离，远离水源、热源、强电磁干扰设备，避免大功率设备启停带来电压波动影响设备高压输出精度。同时设备接地端子必须可靠连接保护地线，接地是高压试验设备非常关键的安全环节，防止出现漏电伤人风险。
试样制备与装夹，按照对应标准要求加工制作试验样块，试样表面需要保持干净，去除表面灰尘、油污、指纹等外来污染物，试样表面不允许出现明显划痕、裂纹等缺陷。将加工完成的样品安装固定在两个电极中间位置，试样夹持稳固，避免试验过程试样移位。滤纸装配同样需要遵循标准规范，制备符合厚度规格的标准滤纸，把滤纸安置在试样与电极之间，上下电极位置均装配 8 张滤纸，滤纸保持平整，避免褶皱，滤纸移位、起皱会改变液体渗透路径，直接干扰漏电起痕试验结果，装配完成之后检查滤纸位置，保证滴下的污染液体可以充分浸润滤纸。
试验污染溶液配置，配置污染溶液应当选用蒸馏水或者去离子水，配置质量分数 0.1% 的氯化铵溶液。氯化铵固体充分溶解，搅拌均匀之后倒入设备水箱内部储存。溶液建议做到现配现用，如果配置完成暂时没有使用，储存周期不宜超过四星期。储存时间过长的溶液，离子成分会发生变化，还会混入杂质，改变溶液导电性能，进而影响试验结果准确性，超过存放周期的溶液应当直接废弃，不可以继续用于测试工作。
滴液管路调试，安装调整滴液管路高度以及角度，反复确认液滴下落位置，保证液滴能够准确滴落至滤纸的指定区域，液滴不能直接击打金属电极本体，滴落到电极会直接造成回路短路，直接触发设备报警保护，导致本次试验直接失效。完成管路调整之后，检查排烟管装配到位，保证箱体内部产生的烟气可以顺利向外排出。所有机械装配、管路连接、接地检查全部确认完毕之后，再接入 AC220V 供电电源线。
五、完整试验操作步骤
确认电源线可靠接入 AC220V 50Hz 供电回路，电源线路容量满足整机 25A 的电流需求，供电回路建议配置独立空开，不和其他大功率设备共用同一回路，减少电压波动带来的影响。接通电源之后开启设备总电源，等待触摸屏系统完成启动。
正式施加高压之前，执行手动排液操作。在不输出高压的前提下，点击运行界面手动排液，蠕动泵带动污染液流动，持续运行大约 2 分钟，排干净滴液管路当中留存的气泡，观察液滴下落状态，确认液滴能够稳定滴落在两电极之间试样表面滤纸位置，液滴大小均匀，不存在断滴、连续水流的现象，确认滴液状态正常，关闭手动排液。如果管路气泡没有排干净，会出现滴液断断续续，流量不稳定，造成试验过程滴液量不可控，带来试验数据离散偏大的情况。
结合试验方案要求，在参数设置界面选定交流或者直流试验模式，设置试验电压数值，设置污染液流速，录入报警延时时间，填写本次试验总时间，全部参数核对无误之后保存参数设置。不同材料、不同标准对应的电压、滴液流速参数存在差异，操作人员需要查阅对应产品标准或者材料测试规范来确定参数。
把试验箱门关紧锁闭，试验箱门具备安全联锁功能，门没有关闭到位的情况下，高压回路无法输出。选择对应档位，旋转调压器旋钮，把电压调节到本次试验需要的目标电压，观察触摸屏当前电压显示，确认实际输出电压和设定电压保持一致。电压调节操作过程，人员尽量远离箱体内部带电电极组件。
电压确认调节到位之后，先点击泵运行按键启动蠕动泵，污染液开始持续滴落，随后点击开始试验，设备正式进入试验运行状态。试验运行过程系统持续采集回路电流，一旦回路电流大于 60mA，并且持续时间超过 2S，设备内部继电器会动作，自动切断高压输出，同时给出报警指示，标记试品不合格。如果试验过程当中观察试样起火燃烧，操作人员需要立刻人工终止试验，可以按下设备急停按钮，也可以切断整机电源，避免火情扩大带来设备损坏与安全风险。试验进行期间，人员不要打开试验箱门，不要触碰箱体外壳接地以外的部位，非试验人员远离测试区域。
试验流程结束之后，不论属于计时完成自动结束，还是过流保护报警停止，都需要按下排风扇按键，开启排风系统，把箱体内部燃烧产生的废气、氯化铵挥发形成的腐蚀性气体向外排出，排风维持一定时间之后，才可以打开箱门取出试样。全部试验工作完成，关闭设备整机电源开关。
六、日常使用注意事项
设备必须做好接地连接工作，接地线路定期检查，防止接地松动、断线，规避高压漏电带来人身伤害风险。设备处于通电状态，或者电极带有残余电压的时候，禁止打开箱门拆装、调试、装夹样品。所有试样更换、滤纸更换、电极清洁检修工作，都要在断开设备电源，确认高压完全释放之后开展。高压模块断电之后会存在残余电荷，需要预留放电时间再接触内部组件。
每次试验结束，如果短期之内不会开展下一组测试，需要清空储液水箱内部剩余氯化铵污染溶液，使用蒸馏水冲洗储液水箱内壁，同时用蒸馏水循环清洗蠕动泵整套滴液管道。氯化铵溶液具备一定腐蚀性，如果长时间存留在水箱、软管内部，会造成箱体、管路腐蚀老化，软管内壁还会析出盐类结晶，造成滴液管路堵塞，直接影响蠕动泵滴液输出精度。清洗完成之后，尽量排空管路内部留存水分，保持管路干燥存放，减少微生物滋生、盐类结晶堆积问题。
电极组件属于关键试验配件，电极表面状态直接影响试验电场分布，每经过若干次试验，电极表面会出现碳化附着物、电弧烧蚀痕迹，需要定期取出电极进行清洁。可以使用无尘布配合无水乙醇擦拭电极表面，去除碳化物、盐渍；电极厚度、刃口尺寸出现明显磨损之后，需要及时更换电极组件。滤纸属于消耗件，每一组试样测试完成之后，都需要更换全新滤纸，重复使用滤纸会存在碳化残留，干扰下一次试验结果。
试验环境条件会对漏电起痕测试结果带来比较明显的影响。试验室环境温度尽量维持在 15‑35℃区间，相对湿度处于 45%‑75% 范围。避免试验室存在直吹试样的气流，风扇、门窗直吹箱体，会加速试样表面污染液蒸发速度，改变泄漏电流发展过程，造成试验结果重复性变差。设备周边不可以摆放易燃易爆物品，试样试验过程存在起火可能性，试验室需要配备对应灭火防护物资。
操作人员开展试验操作需要做好个人防护，操作过程建议佩戴防护手套，防止氯化铵溶液直接接触皮肤；观察试验状态透过玻璃观察门进行，不要将身体部位伸入箱体内部。如果配置溶液的时候氯化铵溶液溅到皮肤或者眼睛，立刻使用大量流动清水冲洗，必要的时候寻求医疗处置。试验生成的废弃氯化铵溶液不能直接随意倾倒，按照试验室废液管理规范统一收集处理。
七、常见故障现象以及基础排查思路
在设备长期使用过程，受耗材老化、管路堵塞、参数误设置、环境干扰等因素，会出现各类异常现象，掌握基础排查方法，能够快速定位简单问题，复杂故障则需要交由技术服务人员处理。
第一种常见现象，设备上电之后触摸屏无显示。首先检查整机输入 AC220V 供电，查看供电插座是否有电，电源线插头是否插牢，设备总电源开关是否打开。如果外部供电正常，屏幕依旧没有点亮，需要检查设备内部保险丝状态，高压保险丝属于配件清单包含的易损件，出现熔断需要更换同规格保险丝，禁止使用规格不符的保险丝替代。
第二种现象，蠕动泵启动之后，没有污染液滴下。先确认水箱内部有足够配置完成的试验溶液，滴液管路没有弯折挤压造成管路堵死。查看管路内部是否大量结晶堵塞管路，管路进气产生大量气泡也会不出液，此时执行手动排液，长时间排空管路气泡。检查蠕动泵滚轮压紧状态，软管长期使用会发生弹性老化，蠕动泵软管是消耗件，软管老化之后压力不足无法输送液体，需要更换滴液软管。
第三种现象，试验还没有正式开始，没有滴液就直接发生过流报警。该情况大多来自电极之间存在导电异物，比如残留滤纸碎屑、碳化物、金属碎渣，断电打开箱体，清理两个电极之间全部杂物；检查电极是否发生变形，电极意外接触造成短路；同时检查滤纸装配状态，滤纸炭化残留导电物质也会造成提前报警。
第四种现象，滴液下落位置偏移，液体滴到电极。需要重新调整滴液管的高度与角度，目视确认液滴落点落在电极间隙中间滤纸区域，完成调整之后多次手动排液观察液滴轨迹，确认落点稳定再开展正式试验。滴液位置偏移是高频的人为误差来源，每次更换试样、拆装管路之后都需要复核滴液落点。
第五种现象，电压调节达不到设定数值，电压上不去。先确认输入电源电压是否稳定，有没有供电压降；检查高压回路接线端子有没有松动；同时查看试验回路有没有隐性漏电短路情况。不可以随意改动设备内部高压回路接线，高压部分故障建议联系技术人员处理。
第六种现象，计时功能不准，流量显示数据异常。优先确认参数页面参数是否被误修改，恢复正确参数，断电重启触摸屏系统，排除系统临时异常；如果多次重启之后数据依旧异常，需要校验流量采集、计时模块。
第七种现象，排风效果弱，箱体内部烟气积聚。检查排烟管有没有弯折压扁，排烟管出口通风是否通畅，排风扇接线以及风扇本体是否损坏，清理排烟管路当中积攒的固体残渣。
在故障排查全部操作当中，凡是需要打开箱体接触内部电极、高压元器件的工作，必须先切断整机电源，等待高压电荷充分释放，杜绝带电检修操作。设备出现不明故障，不要自行改动内部硬件线路，错误改动会带来安全隐患，还会改变设备原有技术状态。
八、耗材配件管理说明
整套设备配套多种消耗配件，配件状态直接关系测试数据一致性。不锈钢电极组件，长期电弧作用下刃口、厚度发生磨损，应当定期检测尺寸，磨损超标进行更换；高压保险丝属于保护器件，熔断之后只能更换同规格配件，不可放大保险丝额定参数；氯化铵化学试剂，需要密封存放在阴凉干燥位置，固体试剂吸潮结块之后需要评估纯度，必要时更换新试剂；滤纸每一次试验都使用全新批次滤纸，滤纸厚度要满足 0.15‑0.17mm 的标准要求，存放滤纸注意防潮，受潮滤纸会改变液体渗透特性；水箱、蠕动泵软管，长期接触氯化铵溶液会逐步腐蚀老化，需要定期检查，出现开裂、发白、析出结晶就及时更换；排烟管长期接触腐蚀性烟气，出现老化破损也要及时替换。
所有耗材配件，需要建立简单使用记录，记录配件更换时间，便于溯源试验过程。不可以使用规格替代配件，例如厚度不符合标准的滤纸、尺寸偏差过大的电极，会带来整套试验数据失去参考价值。化学试剂氯化铵按照化学试剂储存规范存放，远离食品、热源，做好标识，和普通物品分开存放。
九、设备维护保养周期指引
日常每次试验结束之后的保养，清空废液，冲洗水箱与滴液管路，清理箱体内部试样碎屑、碳粉、盐渍，擦拭玻璃观察门，清理电极表面附着物，更换本次测试用过的滤纸，关闭电源。
每周维护工作，查看电源线、接地线路有无破损松动；检查蠕动泵软管外观，查看有没有裂纹、析出盐结晶；检查排烟管路通畅情况；空载运行手动排液几分钟，确认滴液状态稳定。
每月维护，执行一次整机空载模拟试验，不放置试样，完整走一遍开机、参数设置、泵运行、开始试验、结束试验整套流程，确认报警保护、计时、电压调节各项功能正常；检查箱体内部螺丝紧固件，防止振动造成螺丝松动。
每季度维护，对电极进行尺寸复核，核对电极厚度、电极间距等关键尺寸；检查箱体门联锁功能，箱门打开状态确认高压无法输出；检查急停按钮功能是否有效。
维护保养全部记录建议做好留存，便于设备状态追溯。保养操作全部在断电状态开展。
十、漏电起痕试验相关基础知识
漏电起痕现象发生，是电场、导电污染物、绝缘材料表面特性三者共同作用得到的结果。当绝缘材料表面落上导电液体污染物，两电极之间就会形成泄漏电流，泄漏电流流过材料表层，产生焦耳热，让液体蒸发，在干湿交替循环过程，绝缘高分子材料发生热分解，生成黑色碳化导电通道，碳化通道逐步延伸，最后直接连通两个电极，回路电流快速上升，触发设备过流保护，这个过程就是漏电起痕失效。部分材料不会产生明显碳化痕迹，但是会出现表面蚀损，电极下方材料被逐步侵蚀剥落，同样属于失效形式。
高压型 BLD‑6000V 设备和常规低压 CTI 试验设备存在适用场景区分。GB/T4207 标准对应的常规 CTI、PTI 测试大多使用几百伏电压等级，而本款设备最高输出 6000V 交直流高压，更多面向高压电工绝缘材料，模拟高压工况下严酷耐电痕化评价，参考 GB/T6553 系列标准开展斜面试样滴液蚀损、耐电痕化测试。在实际选型使用的时候，试验人员需要明确产品对应的执行标准，确认需要的电压区间，选择匹配的设备与试验方法。
试样条件对于测试结果影响很大，试样表面如果存在脱模剂、油污、加工划痕，会改变液体润湿性能，有的地方液体汇聚，有的地方液珠收缩不铺展，漏电起痕发生的时间、失效电压都会出现波动。试样按照标准要求做前期清洁与温湿度预处理，保证试样状态统一，才能让不同批次试样测试结果具备对比意义。滴液流速同样是核心变量，流速大代表单位时间落到试样表面导电液体总量多，会加速起痕发生；流速过小，液体快速蒸发，不容易形成连续泄漏电流，因此试验过程流速参数必须严格按照标准或者产品规范设置，不可以随意更改。
试验结果判定不能单一依靠肉眼观察试样有没有发黑碳化，必须结合设备采集的回路电流变化综合判断。有的试样肉眼看不到明显黑色碳痕，但是回路电流已经持续超限，此时同样判定试样失效；部分试样表面出现局部发黑，但是电流没有达到报警阈值，计时完成之后保护回路没有动作，则需要结合标准条文综合评估试样状态。同时需要记录完整试验信息，包含设备型号、试验标准版本、试验电压、滴液流速、报警延时、试验时长、试样编号、溶液配置时间、环境温湿度、失效发生时间、失效现象描述等，完整的原始记录是试验报告的基础。
十一、设备适用行业与测试对象
BLD‑6000V 高压漏电起痕试验仪可用于多个行业检测工作。家用电器行业，家电内部高压绝缘零部件、绝缘基座、绝缘外壳，需要评估在潮湿污染环境的耐漏电起痕性能，保障家电使用安全；电工电气行业，高压电器绝缘件、绝缘子基材、接线绝缘部件，开展耐电痕化等级评价；新材料研发领域，各类改性工程塑料、复合绝缘材料、环氧类绝缘板材，新材料开发阶段对比不同配方耐电痕性能，筛选材料配方；第三方检测试验室，承接各类绝缘材料安规委托测试；电机电动工具行业，电机内部绝缘构件，电动工具绝缘壳体；还有新能源相关绝缘零部件，高压工况绝缘基材性能验证。
不管是来料检验、研发对比、型式试验，该设备都可以提供试验室模拟环境。通过漏电起痕测试，能够筛选耐电痕表现较好的绝缘材料，规避产品后期使用过程因为表面污染带来漏电、起火安全隐患，对产品安全设计起到支撑作用。
十二、试验报告需要记录的关键信息
完成漏电起痕试验之后出具试验记录或者报告，需要记录多维度信息，保证测试过程具备可复现性。设备型号信息、试验执行的国家标准编号版本；试样信息，试样编号、材质、试样厚度，试样预处理方式；试验室环境温湿度；污染溶液配置日期、氯化铵溶液浓度；设备设置参数，交直流模式、试验电压数值、滴液流速、报警延时时间、设定总试验时间；滤纸规格；每一个试样对应的试验现象，失效发生时间，失效表现（过流保护、试样起火、蚀损、计时结束未失效）；多组平行试样的试验结果汇总。完整记录全部信息，后续重复试验可以复现同等试验条件，保障检测工作的严谨性。
十三、安全操作重点重申
本设备属于高压试验仪器，高压输出最高达到 6000V 交直流，操作不当存在触电风险，所以多项安全规则需要持续落实。设备接地不得省略，定期确认接地连接可靠。任何拆装试样、更换滤纸、清洁电极的操作，都要整机断电，等待高压残余电荷释放完毕。设备通电试验运行期间，箱门必须关闭，不允许打开箱门。一旦出现试样起火，优先按下急停切断高压，再做后续处置。废液按照试验室废液管理规定统一处理，不随意倾倒。不熟悉设备操作的人员不允许独立操作设备，操作人员应当阅读完整操作说明之后再开展测试工作。设备发生冒烟、异常焦糊气味，第一时间切断总电源，之后排查问题，不要继续开机运行。
