一、设备概述

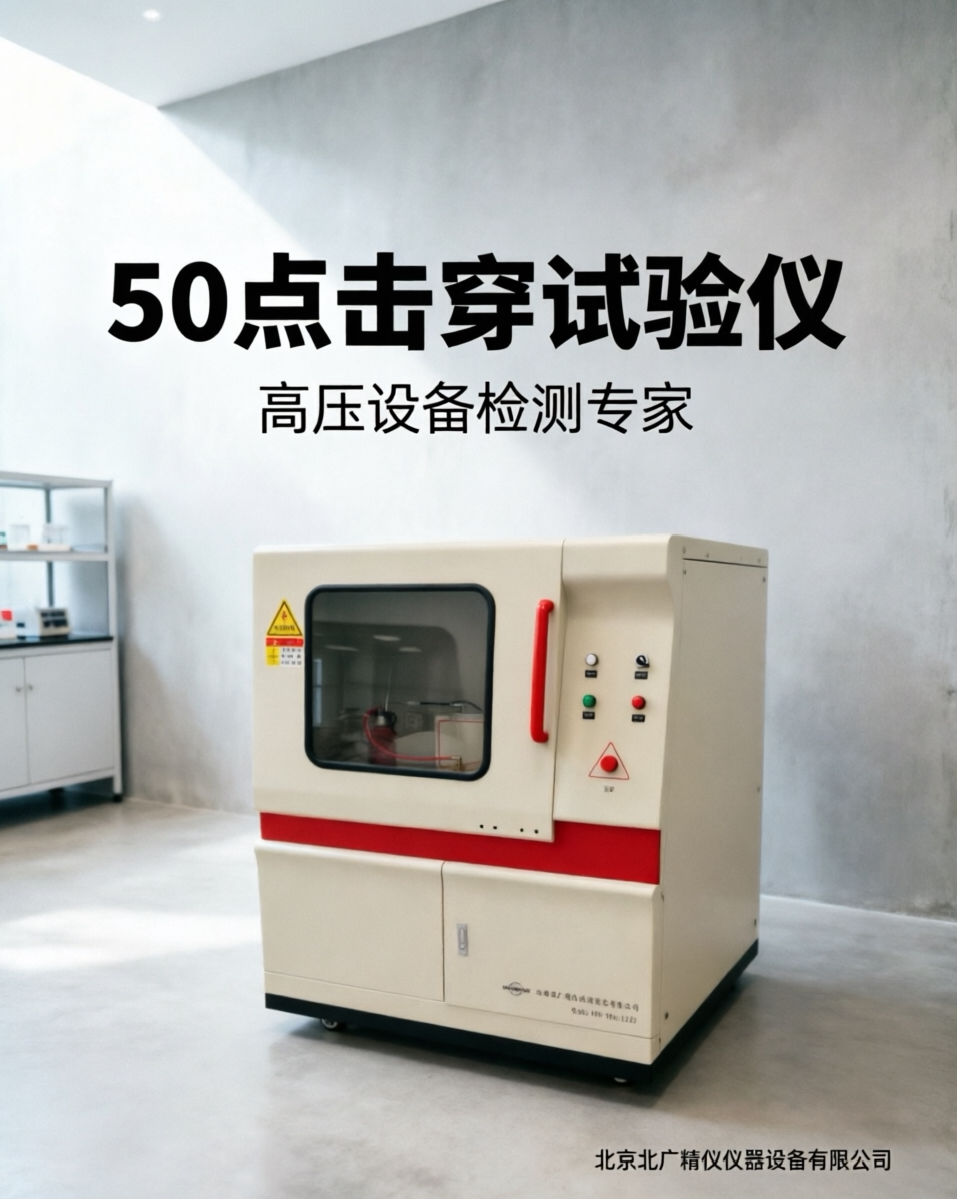

电池隔膜 50 点介电强度试验仪 BDJC‑50KV，是面向锂电池隔膜、高分子绝缘薄膜、塑料板材、云母制品、浸渍纤维制品等固体绝缘材料开发的高压介电强度检测设备，设备采用程控升压架构，集成 50 点电极阵列检测单元，可完成工频交流、直流模式下击穿电压、介电强度、耐压性能的批量检测工作，广泛应用于新能源锂电材料研发、隔膜生产企业质检、高分子新材料研究、第三方检测机构等场景。
在锂离子电池整套体系当中，隔膜属于关键安全类绝缘材料，隔膜夹在正极与负极之间，既要保障锂离子可以正常穿透，又需要阻隔正负极直接接触，避免内部发生短路热失控风险。隔膜材料在生产制造过程中，受原材料、成膜工艺、拉伸工艺、涂覆工艺的影响，薄膜表面会随机分布微小针孔、薄点、杂质缺陷，这类局部弱点会造成隔膜局部介电强度下降。如果仅采用传统单点击穿试验，受取样点位限制，很难有效捕捉到隔膜上随机分布的电弱点，少量点位测试得到的数据，难以完整代表整张隔膜的全域绝缘水平，容易出现漏检，给电池产品埋下安全隐患。
50 点电极测试方式，就是在同一张隔膜试样上，一次装夹完成多达 50 个独立点位的介电强度测试，通过多点位统计结果，评估隔膜材料全域耐压均匀程度，识别局部薄弱区域，更加贴合锂电隔膜相关国标对于电弱点检测的试验要求。设备支持击穿破坏性试验，也支持定时耐压试验两种试验模式；可以根据试验需求切换工频交流、脉动直流两种高压输出模式，适配不同标准、不同材料的检测条件。整套试验流程由触控系统完成管控，操作人员完成试样装夹，设置好全部试验参数，设备自动完成电极压紧、升压、信号采集、击穿识别、点位切换、数据存储整套流程，降低人工操作带来的失误。
试验过程当中，触控屏幕实时展示每一个测试点位的工作状态，不同颜色标识区分待测试点位、测试中点位、击穿孔位、耐压合格点位，试验人员可以直观掌握测试进程。全部点位测试结束之后，仪器自动完成全部点位数据汇总，记录每一个点位的击穿电压，结合录入的试样厚度参数，换算得到各个点位介电强度数值，支持本地存储、数据导出，方便批量试样的数据归档、统计分析。
设备高压单元包含调压器、高压升压变压器，直流模式依靠高压硅堆完成整流输出；步进电机驱动调压器，实现电压平稳连续上升；测量采集单元实时采集高压回路电压、漏电流信号，系统根据电流突变、电压跌落双重判据识别试样击穿事件。整机配备多重电气保护机制，高压试验仓设置门控联锁，仓门开启状态下切断高压输出，同时集成过流保护、过压保护、失压保护、短路保护、漏电保护，降低高压测试过程当中设备损坏与人员安全风险。
除锂电池聚烯烃隔膜、陶瓷涂覆隔膜之外，设备还可以拓展用于绝缘漆、树脂胶、层压板材、云母制品、玻璃薄膜等各类固体绝缘材料的介电性能检测。设备既可以用于实验室小批量新材料配方研发试验，也可以用于产线来料抽检、出厂质量筛查。设备使用需要放置在稳固、干燥、远离强电磁干扰的室内试验室，高压测试对环境湿度比较敏感，环境湿度过高容易诱发空气沿面放电，干扰测试结果，试验室需要做好温湿度管控。
二、设备参考执行相关检测标准
电池隔膜 50 点介电强度试验仪 BDJC‑50KV 在硬件结构、电极配置、升压控制、数据换算逻辑方面，参考国内以及国际绝缘薄膜、锂电池隔膜相关标准规范。开展合规检测工作，仪器硬件只属于试验条件的一部分，操作人员需要完整理解标准条文，落实标准对试样裁切、状态预处理、试验介质、电极规格、升压速率、击穿判定、试样数量、数据统计的全部约束，才能够获取具备参考价值的试验数据。
GB/T 1408.1‑2016《绝缘材料 电气强度试验方法 第 1 部分：工频下试验》，是固体绝缘材料工频交流击穿、介电强度测试通用基础国标，等同采用 IEC60243‑1 国际标准。标准明确试样预处理环境条件、电极结构与尺寸要求、连续升压与阶梯升压两种试验模式、升压速率选取原则、击穿判定规则，区分试样本体击穿与沿面闪络，规定无效试验数据剔除原则，是塑料、薄膜、隔膜类材料交流介电强度测试的基础依据。
GB/T 1408.2‑2016《绝缘材料 电气强度试验方法 第 2 部分：对应用直流电压试验的附加要求》，对应直流模式击穿测试，用于隔膜直流耐压、直流介电强度检测，标准考虑空间电荷、极化效应对直流击穿结果带来的影响，对直流试验的电压施加、放电操作、判读方式做出补充规定。
GB/T 36363‑2018《锂离子电池用聚烯烃隔膜》，属于锂电隔膜产品核心国标，标准当中明确隔膜电弱点、电气强度的试验要求，对多点位电极测试、试样状态调节、试验介质、数据统计方式给出明确指引，50 点电极测试方案正是为满足该标准电弱点评价需求而设计。
GB/T 10580‑2015《固体绝缘材料在试验前和试验时采用的标准条件》，配套基础标准，规定绝缘材料试样试验前状态调节的温湿度、放置时长。隔膜属于吸湿性薄膜，水分会显著改变绝缘性能，试样预处理流程直接影响测试数据重复性。
GB/T 13542.2‑2021《电气绝缘用薄膜 第 2 部分：试验方法》，针对电气绝缘塑料薄膜的各项试验方法做出规范，包含电气强度测试内容，对薄型薄膜试样电极、防飞弧、试验介质选择给出操作指引。
ASTM D149，北美地区固体绝缘材料工频介电击穿测试通用标准，出口北美市场的隔膜产品检测会引用此项标准，该标准在电极、升压速率、数据统计逻辑和国内国标大体框架接近，但部分操作细节存在差异，不可直接互相替代。
IEC 60243‑1 绝缘材料电气强度试验国际标准，国内 GB/T1408.1 等同转化本标准，出口欧盟相关产品检测经常引用。
需要重点说明，标准除了对仪器设备提出要求，对试样本身也存在较多约束。隔膜薄膜试样裁切完成之后，需要在规定温湿度环境完成状态平衡；试样表面必须保持洁净，无折痕、划痕、油污；测试可以选择空气介质或者变压器油介质，高绝缘薄膜在空气当中容易出现沿面闪络，干扰本体击穿判定，这种情况应当选用变压器油作为试验媒质。同时标准要求达到规定的有效测试点位数量，依靠足够多的有效点位做统计分析，降低隔膜局部随机缺陷带来的数据误判。仪器输出的数据需要结合标准要求剔除闪络等无效数据之后，才可以用于报告输出。
三、设备试验工作原理
介电强度（击穿强度）的基础定义，是试样发生击穿时的击穿电压除以击穿点位试样厚度，单位 kV/mm。电池隔膜 50 点介电强度试验仪 BDJC‑50KV 依靠程控高压发生单元、50 点位电极阵列、信号采集单元、触控控制系统协同完成整套测试工作。
设备分为交流、直流两套高压输出实现逻辑。交流模式时，短路杆插入高压绝缘塔内部，高压硅堆被短接，输出工频交流高压；直流模式时，取出短路杆，高压回路串入高压硅堆，输出脉动直流高压。需要注意，面板交直流选择按键只起到安全报警提示的作用，不会改变高压输出性质，交直流切换的物理硬件在于高压塔内部短路杆的拆装，同时软件系统也需要同步选择对应交直流模式，否则电压换算会出现偏差。
升压部分由调压器、高压升压变压器组成，步进电机驱动调压器平滑调节输出，实现电压按照设定速率匀速上升。50 点电极阵列包含上电极组与下托板，测试时隔膜试样平铺放置在托板导电锡纸之上，上电极阵列向下运动，每一路电极可以独立完成对应点位的加压测试。设备可以设置全部 50 个点位全部参与测试，也可以根据实际样品大小，修改参与测试点位数量，仪器运行至设定点位之后自动结束整套试验。
测试分为击穿试验模式与耐压试验模式。击穿试验模式，电压按照设定速率持续上升，直至试样发生击穿；耐压试验模式，电压上升至设定耐压电压之后保持固定时长，计时结束没有击穿则判定该点位耐压合格。
击穿识别存在两套判据：第一是漏电流判停，回路漏电流超过设定判停电流，系统判定发生击穿；第二是峰降电压判停，监测高压回路电压跌落幅度，当电压下降值超过设定峰降电压阈值，识别为击穿。两种判据可以结合使用，适配隔膜这类薄型绝缘薄膜的检测需求。当识别到击穿事件，控制系统立刻控制调压器回零，记录该点位击穿时刻电压，然后自动切换到下一个未测试点位，重复升压测试流程，直到全部设定点位完成测试。
测试过程当中屏幕使用不同颜色标记点位状态：绿色代表待测试初始状态，黄绿色闪烁代表正在测试，红色标记已经发生击穿点位，黄色标记耐压完成没有击穿的合格点位。全部点位完成测试，系统读取每一个点位击穿电压，结合预先录入的试样厚度，计算各个点位介电强度，整套数据保存在设备本地存储单元，支持导出外部设备做进一步统计分析。
高压安全保护逻辑方面，试验仓门配置安全联锁，仓门开启，高压回路无法输出；设备集成过流、过压、短路、失压、漏电多重保护。直流测试完成之后，高压均压球会留存残余电荷，需要使用设备配置放电杆接触高压均压球完成放电操作，放电接触时间建议大于五秒，释放残余高压电荷，保障人员操作安全。
针对隔膜这类薄型试样，测试介质可以选用空气或者变压器油。空气介质容易出现边缘沿面闪络，也就是电弧沿着试样表面空气通道放电，并不是试样本体击穿，这种情况属于无效点位，需要在后期统计当中剔除；使用变压器油浸泡试样，可以消除空气电离带来的闪络现象，获得更多有效本体击穿数据。
四、主要性能参数
输入电压：AC 220V 功率：50kv 以下 3KVA 输出电压：AC 0～50kv 升压速率：速度为 0.1kV/s 0.2kV/s 0.5kV/s 1.0kV/s 2.0kV/s 3.0kv/s 5.0KV/s 击穿电压 (V)：用连续均匀升压的办法对试样施加工频电压并保持试样发生击穿时的电压值，以 kV 表示。 击穿强度 (E)：试样的击穿电压值与两个电极间试样的平均厚度之商，以 kV/mm。
五、设备核心功能特点
1、50 点阵列电极批量测试，适配锂电隔膜电弱点评价需求。设备搭载 50 点位独立电极阵列，单次装夹试样，就可以完成最多 50 个点位的介电强度测试，不需要反复拆装样品，大幅提升隔膜薄膜多点平行试验效率。可自定义修改实际参与测试的点位数量，样品尺寸较小时，可以设置少于 50 个点位，测试完成自动终止。各个点位测试状态屏幕颜色可视化展示，测试人员直观掌握试验进程，适配隔膜全域绝缘性能筛查、电弱点统计评价，降低单点取样带来的漏检风险。
2、交流、直流两种高压模式可切换，适配多类标准试验条件。设备依靠高压塔内部短路杆拆装，完成工频交流、脉动直流输出切换，软件端同步对应选择交直流模式，满足不同产品标准对交流击穿、直流击穿的试验条件。直流测试模式带有开门放电报警提醒，仓门打开时发出提示，提醒操作人员执行放电操作，规避直流残余电荷带来的安全风险。
3、多重击穿判停逻辑，参数灵活自定义。仪器同时支持漏电流判停、峰降电压判停两种击穿识别方式。判停电流可以根据材料特性做调整；峰降电压可以设置电压跌落阈值，适配薄型薄膜、厚板材不同试样的击穿识别。同时区分击穿破坏性试验模式和定时耐压试验模式，耐压模式可以设定目标耐压电压以及保压时间，保压时间到达没有击穿即判定点位耐压合格，一套设备同时满足击穿强度测试和耐压验证两类试验需求。
4、多档位可控升压速率，匹配国标试验规范。升压速率提供 0.1kV/s、0.2kV/s、0.5kV/s、1.0kV/s、2.0kV/s、3.0kV/s、5.0KV/s 多档可选。不同升压速率会改变绝缘材料热积累程度，会对击穿电压测试结果带来影响，操作人员可以按照 GB/T1408.1 以及隔膜产品标准的要求选择对应升压档位，同一批次对比试验全程保持升压参数统一，保障数据可比性。
5、完整的数据采集存储导出能力。每一个点位的序号、击穿时间、击穿电压、击穿电流全部自动记录，结合录入的试样厚度自动换算介电强度。整套试验数据保存在本地，试验结束之后支持一键导出，方便做批量数据统计、弱点分布分析，用于研发对比、质检报告的数据支撑。
6、完善的硬件安全防护体系。设备集成过流保护、过压保护、失压保护、短路保护、漏电保护；试验仓门高压联锁，仓门打开高压输出切断；直流测试配置放电杆，用于释放高压均压球残余电荷。整机外壳可靠接地，降低高压测试的电磁干扰，同时保障操作人员安全，适合实验室高频次的试验作业。
7、触控人机交互，操作流程简洁直观。整机采用触摸屏完成全部参数设置、试验启动停止、数据查看工作。参数界面可以设置极限终止电压、耐压电压、耐压时间、升压速度、判停电流、峰降电压、交直流模式、试样厚度、测试点位数量等全部项目，界面逻辑清晰，学习门槛较低，便于实验室不同操作人员使用。
8、可适配常态、热态多种试验媒质条件。试样既可以放置在空气介质开展测试，也可以放置变压器油内部测试，规避空气介质下的沿面闪络。设备可搭配温控模块，实现热态条件下介电强度测试，模拟隔膜在高温工况之下的绝缘性能表现，拓展材料高温环境性能评估能力。
六、设备基础配置
试验主机一台、50 点测试电极组件一套、导电托板组件、放电杆组件、电源线一条、说明书一份、合格证一份、保修卡一份。
七、完整试验操作流程
7.1 试验前期准备工作
设备安放位置需要选择稳固的水平工作台，工作台具备足够承重能力，远离大功率变频器、高频设备，降低外界电磁干扰；试验室保持干燥通风，环境湿度不宜过高，空气相对湿度大于 70% 时，空气放电距离会增大，更容易发生沿面闪络，尽量控制试验室温湿度符合标准试验环境。整机外壳需要做好保护接地，接地连接牢靠，这是高压试验必须完成的前置步骤。
检查设备全套配件完整，确认主机、50 点电极组件、放电杆、电源线齐全。确认高压仓内部无异物，电极阵列无明显变形，电极头部无严重划痕、碳化残渣。连接电源线，打开设备总电源开关，设备开机，建议预留十五分钟预热时间，高压单元、测量采集单元进入稳定状态之后，再开展正式测试。
试样制备与预处理，以锂电池隔膜试样为例，按照标准要求裁切合适尺寸的隔膜试样。隔膜试样表面必须保持洁净，无折痕、划痕、针孔、油污。按照 GB/T10580 标准要求，将隔膜试样放置标准温湿度环境完成状态调节，完成规定时长的平衡，消除水分对绝缘性能的干扰。拿取隔膜试样尽量避免手部直接触碰测试区域，手上油脂污染薄膜表面，会改变局部绝缘性能。如果需要油浴介质测试，准备符合标准的清洁变压器油。
如果选用直流试验模式，确认高压绝缘塔内部短路杆取出；选用交流试验模式，确认短路杆插入到位；同时在软件界面当中对应选择交流或者直流模式。注意，仅仅操作面板交直流按键，不会改变实际高压输出，该按键仅作为直流模式开门报警提示。
7.2 仪器参数设置
进入触摸屏运行操作界面，进入耐压参数设定页面。设置极限电压（终止保护电压），设置本次试验允许输出的最大电压，无论试样有没有击穿，电压上升到此数值之后设备自动停止升压，起到设备保护作用。
如果开展击穿试验模式：设置升压速率，按照对应产品标准选取档位；设置判停电流，隔膜薄膜类样品常规参考 3mA，根据材料情况合理调整；设置峰降电压，用于识别击穿瞬间电压跌落；录入试样实测厚度，厚度参数参与介电强度计算，必须输入隔膜击穿点位实际厚度，不可直接使用标称厚度；设置参与测试的点位数量，比如需要做 20 个点位测试，则修改点位数量，设备完成设定点位即结束试验。
如果开展耐压试验模式：除极限电压之外，设置耐压电压、耐压保压时间；设备升压达到耐压电压之后开始计时，计时结束没有击穿，则该点位判定耐压合格。
全部参数核对确认，试样厚度、点位数量、升压速率、交直流模式、各类判停阈值，确认无误。
7.3 试样装夹安放
点击界面上升按钮，上电极阵列整体抬升到位。打开试验仓门，取出样品托板，在托板上铺设导电锡纸，将预处理完成的隔膜试样平整铺放在锡纸上面，试样尽量铺平，没有褶皱、翘边。把托板放回试验仓内部，关闭试验仓舱门。点击下降按键，上电极阵列缓慢下降，电极平稳压合在隔膜试样表面，保证各个电极和薄膜接触状态良好。
如果使用变压器油介质测试，则托板当中注入清洁变压器油，使隔膜试样完全浸没在油液内部，再执行电极下降操作。
7.4 启动测试，试验运行
确认仓门完全关闭，高压仓联锁生效。点击屏幕试验开始按钮，设备开始自动执行整套测试流程。电极阵列对应的点位逐个执行升压测试，屏幕点位颜色实时变化，绿色为待测试，黄绿色闪烁代表正在测试；点位发生击穿之后标记为红色；耐压模式保压结束没有击穿标记为黄色。完成一个点位，设备调压器回零，自动切换到下一个点位继续测试，直到全部设定点位全部完成，整套试验自动结束。
试验运行期间，操作人员保持在安全距离之外，不要打开试验仓门；直流模式下，试验结束之后，务必使用放电杆，让放电铜球接触高压均压球，放电接触时间大于五秒，释放高压残余电荷，之后才可以打开仓门。
7.5 数据查看与导出
整套试验结束，在触摸屏查看全部点位序号、击穿时间、击穿电压、击穿电流、自动换算得到的介电强度。可以查看每一个点位原始数据，区分击穿点位、耐压合格点位。点击数据导出，把整套点位试验数据导出，用于后续在外部设备开展统计分析，剔除沿面闪络等无效点位数据，计算有效点位的平均值、分布情况，用于隔膜电弱点评价。
7.6 试验收尾工作
确认直流模式已经完成放电操作，打开试验仓门，取出样品托板，取下测试完成的隔膜试样。检查电极阵列头部，清除薄膜碎屑、碳化残渣，如果电极存在污渍，做对应清洁处理。如果使用变压器油测试，清理油液，妥善保存油液。短时间不再继续测试，关闭设备总电源，整理电源线，设备做好防尘防护。
更换不同厚度试样、长时间停机重启之后，再次开展试验前，建议做空载检查，确认高压输出状态正常，保障后续测试可靠性。
八、各行业应用场景说明
8.1 锂离子电池隔膜行业
锂电池制造产业链当中，聚烯烃隔膜、陶瓷涂覆隔膜是电池安全的关键材料。隔膜生产过程会产生随机分布微小弱点，单点测试很难反映全域情况。使用本设备执行 50 点多点位测试，参照 GB/T36363‑2018 标准开展隔膜电弱点、介电强度评价。在隔膜新材料研发阶段，对比不同配方、不同拉伸工艺、不同涂覆工艺隔膜的击穿分布情况，指导工艺改良优化；在隔膜生产企业质检部门，用于来料检验、成品出厂抽样检测，筛查隔膜批次绝缘性能，评估隔膜弱点数量，筛选不合格批次产品；电池生产企业入厂检验，对采购的隔膜材料开展性能核验，规避隔膜缺陷带来电池短路安全风险。设备既可以做交流介电强度测试，也可以开展直流条件耐压击穿测试，模拟电池内部直流工况。
8.2 高分子绝缘薄膜与塑料行业
除锂电隔膜之外，各类电气绝缘薄膜、工程塑料片材、绝缘漆涂层、浸渍纤维制品、云母绝缘材料，都可以开展击穿电压与介电强度测试。企业研发部门评估改性之后绝缘材料耐压性能；生产企业做产品出厂质量检验；研究机构研究温度、湿度对高分子材料击穿特性的影响。多点位测试模式，可以评估板材、薄膜材料不同区域绝缘性能均匀程度，识别材料局部薄弱区域。
8.3 科研院校、材料实验室
高校材料学院、能源学院、化工相关科研院所，在绝缘材料、锂电材料课题研究当中，该设备可以作为高压介电性能试验平台。开展隔膜、高分子绝缘薄膜击穿机理相关实验；对比不同制备工艺、不同改性方案对材料击穿性能带来的改变；研究升压速率、温湿度、介质条件对击穿测试结果的影响，为科研课题提供实测试验数据。教学实验场景，用于讲解固体绝缘材料击穿、介电强度相关专业知识。
8.4 第三方检测机构
第三方检测机构接收锂电池隔膜、各类固体绝缘材料委托检验业务，可以按照 GB/T1408.1、GB/T36363‑2018 等国内标准，以及 ASTM D149 等国外标准开展检测，获取击穿电压、介电强度、电弱点分布数据，用于产品认证、质量判定、质量仲裁业务。50 点多点位测试模式，满足隔膜电弱点检测标准对大量平行点位的试验要求。
8.5 电工绝缘制品制造业
电线电缆绝缘材料、层压板、橡胶绝缘板材、环氧树脂浇注绝缘件，需要评价工频耐压击穿性能。设备可以完成击穿试验以及定时耐压试验，用于原材料检验，新产品配方评估，成品耐压性能验证。
九、影响测试结果的误差来源和规避方法
设备硬件性能是检测基础，但试样、装夹、环境、参数设置、判读处理，都会给 50 点隔膜击穿测试引入误差，理解各类误差来源，落实规避手段，才能够得到重复性良好的有效试验数据。
第一，试样预处理与试样本身带来的误差。隔膜属于吸湿性薄膜，试样没有按照标准完成温湿度状态平衡，吸附水分含量不一致，会造成击穿电压数据离散。试样表面存在折痕、划痕、油污，会造成局部提前击穿；取样位置存在先天缺陷，也会带来数据波动。需要严格执行标准规定的试样状态调节流程，试样测试前保持表面洁净，拿取试样避免污染测试区域，平行试验需要准备足够数量试样，依靠统计结果做评价，不依靠少数点位下结论。
第二，沿面闪络混入有效数据。空气介质测试薄膜隔膜，很容易出现沿面闪络，电弧沿着空气通道放电，并非隔膜本体击穿，仪器检测到电流突变，记录一个偏低击穿电压。如果不识别闪络，直接把闪络数据计入统计，会造成整组数据失真。规避手段：试验结束观察击穿痕迹，区分本体击穿与沿面闪络，剔除闪络无效点位；高绝缘隔膜优先选用变压器油介质开展测试，降低闪络发生概率；空气介质条件下可以合理使用防飞弧圈。
第三，电极系统状态带来的误差。50 点阵列电极头部出现划痕、毛刺、击穿残留的碳化碎屑，会造成局部电场畸变，造成部分点位提前击穿，不同点位测试条件不一致，增大数据离散。需要定期检查电极，每次试验结束清理电极头部残渣；电极出现深度划痕、损伤，需要及时维护处理。装夹隔膜试样，保证薄膜平整贴合电极，不能出现翘边褶皱。
第四，升压速率参数带来结果漂移。升压速率直接影响绝缘材料内部热积累，不同升压速率得到击穿电压数值存在差异。同一批次对比试验，升压速率必须保持统一，不能随意切换档位；按照产品标准选择升压速度，不可以一味追求测试效率选用过高升压速率。报告记录完整标注升压速率，保障试验复现。
第五，厚度参数录入错误。介电强度依靠击穿电压除以试样厚度计算，厚度录入错误直接造成介电强度计算偏差。隔膜厚度本身存在微小不均匀，击穿发生在哪一个点位，优先使用该点位实测厚度，不要直接使用材料标称厚度。使用精度匹配的测厚仪器测量隔膜试样厚度。
第六，交直流模式切换操作失误。很多操作人员只操作面板交直流按键，忘记拆装高压塔内部短路杆，硬件输出模式和软件设置模式不匹配，电压换算出现错误，整套试验数据失效。交流直流切换，物理硬件短路杆拆装和软件界面模式选择两者必须同步完成；直流测试结束，必须执行放电操作。
第七，判停参数设置不合理。判停电流设置过低，测试回路容性充电电流、泄漏电流就会被误识别击穿，记录偏低电压；判停电流设置过高，真实小电流击穿识别不到；峰降电压阈值设置不当，也会造成击穿识别异常。需要根据隔膜、薄膜材料的特性合理设置判停电流、峰降电压，参照标准与材料实际工况调试参数。
第八，环境温湿度与接地带来干扰。试验室环境湿度过高，容易诱发空气闪络，干扰测试；设备接地不良，高压测试环境下杂散电磁干扰无法泄放，造成电流信号异常，击穿识别随机漂移。设备外壳可靠接地；尽量控制试验室温湿度满足标准试验条件；远离大功率变频设备，降低外界电磁干扰。
第九，试验介质变压器油状态变差。油浴测试使用的变压器油，多次击穿之后油液内部弥散大量碳颗粒，碳颗粒悬浮在油中，会造成后续测试点位出现异常放电。多次击穿试验之后，需要充分搅拌油液，必要时更换清洁变压器油。
十、设备日常维护保养和计量核查要点
规范开展维护保养，可以维持设备测试性能，降低故障概率，延长整机使用寿命。
整机存放使用环境保持干燥通风，避开腐蚀性气体、大量粉尘，防止液体泼溅设备机身。整机重量较大，放置工作台保证稳固水平，非专业人员禁止拆开设备机壳，设备内部包含高压元器件，自行拆解会带来安全风险，也会造成设备损坏。搬运移动设备，做好防护，禁止大幅度倾斜、撞击跌落。
50 点电极阵列是关键测试配件，每次试验完成之后，检查每一路电极头部，清除隔膜碎屑、击穿碳化残渣；使用合规方式清洁电极，禁止硬物刮擦电极工作面；电极出现严重划痕、变形，需要及时检修维护。
高压相关配件，放电杆需要妥善保管，直流模式每次试验结束必须执行放电操作，养成规范操作习惯。测试仓内部保持洁净，变压器油使用完毕妥善处理。各类接线端子保持紧固，插拔线缆握住连接器本体，不要拉扯线缆导线部分，线缆避免过度弯折。
设备包含高压变压器、电压电流采集单元，长期使用会发生性能漂移。为保障检测结果量值溯源，按照计量相关要求，定期送至具备资质的计量机构开展计量校准，核验输出高压精度、电流采集精度，留存计量证书，满足科研、质检业务的溯源需求。
两次正式计量的间隔周期内，可以开展期间核查。使用已知击穿性能的标准参考薄膜试样开展比对测试，对比设备测试结果和参考值，快速判断设备整体工作状态。如果比对结果偏差偏大，优先排查试样装夹、电极状态、参数设置、介质条件等外部因素；全部外部因素排除，偏差依旧偏大，则停止正式检测，安排设备计量检修。
电源管理：设备长期不使用，断开交流电源，放置室内常规环境；每隔一段时间开机空载运行，减少内部电子元器件受潮老化。设备出现异常故障，不要自行拆解维修，联系技术支持开展故障排查。
十一、设备常见现象排查思路
1、50 个点位测试数据离散程度很大。优先检查试样是否吸湿，有没有做好标准状态预处理；检查 50 点电极头部是否残留碳化碎屑、划痕；确认隔膜试样平铺平整无褶皱；查看试验室环境湿度，湿度偏高容易出现大量闪络，区分本体击穿和闪络无效数据；确认升压速率、判停电流参数设置合理；设备接地牢靠；油浴测试查看变压器油是否含有大量击穿碳颗粒。
2、大量点位还没有到达预期电压，就提示击穿，但是试样看不到明显击穿痕迹。大概率是沿面闪络；或者判停电流阈值设置过低；环境湿度过高，空气放电；电极头部脏污；设备接地不良引入杂散电流。优先排查介质条件，必要时改用变压器油测试；重新调整判停参数，清洁电极，改善试验室环境。
3、整套测试电压换算结果异常。检查交直流模式，确认高压塔短路杆物理拆装状态，软件界面交直流设置和硬件状态必须匹配；检查试样厚度录入数值，确认没有输错；检查高压相关接线端子是否松动。
4、直流测试完成之后，打开仓门没有报警提示。检查直流模式软件是否正确开启；检查报警回路硬件状态；直流模式无论报警是否工作，每次试验结束都需要使用放电杆完成高压均压球放电，不能依靠报警功能代替放电操作。
5、部分点位没有响应，不执行升压测试。确认设置的测试点位数量；检查电极阵列是否存在机械卡滞；查看样品托板隔膜放置状态，有没有造成局部短路；查看设备报错提示。
6、无法导出试验数据。确认试验完成之后已经保存整套点位记录；检查导出存储相关功能设置；排查存储模块状态。
7、升压过程报过压、过流保护。检查试样是否大面积短路；检查高压仓内部有没有异物造成短路；查看极限保护电压参数设置；排查高压回路接线状态。
故障排查应当优先排除样品装夹、参数设置、介质条件、环境、操作失误等外部因素；全部外部因素确认完毕，异常现象依旧存在，则停止正式检测工作，安排设备检修计量，不可继续使用异常设备输出试验数据。
十二、隔膜 50 点介电强度检测综合操作建议
电池隔膜 50 点介电强度试验仪 BDJC‑50KV，为锂电隔膜、各类绝缘薄膜开展多点位击穿、介电强度测试提供硬件平台，但一份可信合规检测报告，依靠试样制备、状态调节、试验介质选择、设备参数设置、击穿判读、数据筛选统计、设备量值溯源完整流程共同保障。
开展引用标准的检测任务，完整研读对应国标、行标文本，明确标准对试样裁切、温湿度预处理、升压速率、试验介质、电极条件、有效点位数量、无效闪络数据剔除、平行样要求全部内容。仪器出厂默认参数不等于标准试验条件，需要按照标准修改设备参数，不可直接使用出厂默认条件开展标准检测。
试验记录内容需要完整留存，除记录每一个点位击穿电压、介电强度结果之外，同步记录样品编号、试样实测厚度、测试介质（空气或者变压器油）、升压速率、判停电流、环境温湿度、有效点位数量，便于后续数据复盘核对。开展对比试验，除待研究变量之外其余全部试验条件保持统一，减少条件不一致带来数据干扰。
空气介质测试薄膜隔膜，沿面闪络是高频发生的问题，一定要区分闪络与试样本体击穿，及时剔除无效点位；对于薄型高绝缘隔膜，优先选用变压器油作为试验媒质。直流模式测试，硬件短路杆拆装和软件模式选择二者必须同步，测试结束必须执行放电操作，保障操作安全。
50 点多点位测试，并不代表全部 50 个点位数据都可以直接采信，需要剔除闪络、接触异常带来的无效数据之后，依靠有效点位做统计分析，不能简单直接全部取平均。操作人员需要理解击穿、闪络、介电强度的物理含义，遇到数据异常，从试样、电极、介质、参数、环境多维度定位问题。定期开展设备期间核查，按照周期完成计量校准，保障设备量值可溯源，满足新材料研发、来料质检、第三方检测机构业务需求
