一、产品概述
纯水检测总有机碳TOC分析仪BC‑50A，是面向制药纯水、超纯水水质管控开发的总有机碳分析设备，采用紫外氧化搭配电导率差值检测技术，用于测定水体当中有机碳含量，能够完成离线实验室取样检测，也可对接管路开展在线连续监测，广泛服务制药生产、医疗器械、电子半导体、食品加工、科研院校实验室等场景的水质检验工作。
总有机碳TOC是评价纯水、纯化水、注射用水水质的重要指标，该指标表征水体内部各类有机污染物的总含量。在制药行业生产环节，制药用水的有机杂质超标，会带来产品质量隐患，同时设备清洁验证环节，也依靠TOC数值，确认生产设备内壁残留是否处于可接受范围。BC‑50A分析仪的设计参照现行药典相关测定规范，遵循TOC=TC‑TIC差减计算逻辑，满足药典对于系统适用性试验、检测灵敏度的相关要求，可配套IQ/OQ/PQ全流程确认服务，适配企业质量体系合规管控需求。

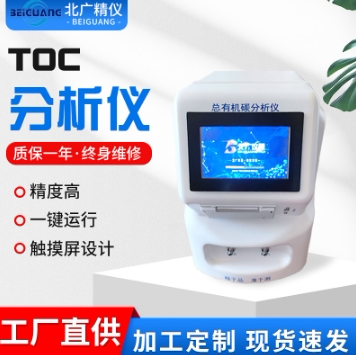

整机采用便携化机身结构，机身重量适中，设备可以放置在固定实验台面开展离线检测，也可以搬运移动至生产现场各个取样点位，现场完成水样测试，减少水样转运过程引入的二次污染风险。仪器搭载嵌入式硬件平台，配置彩色触摸显示屏，整套操作界面以中文为主，检测人员通过触摸屏即可完成参数设置、任务启动、数据查看、报告打印等操作，人机交互流程简洁易懂，降低操作人员学习上手的难度。
仪器针对制药用水低浓度TOC检测工况进行优化，主要适配1000ppb以下浓度区间水样测试，也可以根据样品实际检测需求，定制更换对应传感器，拓展仪器可测浓度上限。设备内部配置大容量存储单元，可保存数量可观的历史测试数据，历史记录保存时长可达6个月，每一条记录包含测试时间、水样信息、各项检测结果等内容，便于后期数据调取复核。设备自带中文打印输出功能，可直接打印纸质报告，报告完整输出测试参数与测试结果，方便纸质档案归档留存。
设备运行过程不需要外接载气，也不需要添加化学试剂，仪器本体内部无复杂运动部件，减少耗材更换频次与故障发生概率，降低后期维护工作的工作量与运行成本。仪器内置浓度超限报警机制，当被测水样的检测结果超出设定上限阈值，仪器会触发报警提示，同时对外输出对应的控制信号，提醒工作人员关注水质异常状况。仪器配备RS232数据通讯接口，支持将测试数据向外传输，方便对接外部计算机系统，完成数据汇总管理。耗材更换做了结构优化，更换UV紫外灯、泵管组件时，无需拆开整机机箱，直接在设备外部即可完成拆装作业，简化日常维护操作流程。
设备支持一键运行、自动管路清洗功能，测试结束之后仪器自动完成管路冲洗，降低不同样品之间的交叉污染；同时具备检测上限自定义设定，用户可以结合自身标准要求，修改报警阈值，适配不同行业、不同产品的管控指标。离线检测、在线检测两种工作模式可按需选配，满足实验室抽样检测与产水系统不间断监控两类使用场景。
二、性能参数
测量范围：0.001mg/L～1.0mg/L（传感器可定制，浓度可调节达到1000mg/L，根据试样要求传感器定制调节到某一段浓度范围） 精 度：±4% 测试范围 分 辨 率：0.001mg /L 分析时间：连续分析 响应时间：4分钟之内 检测极限：0.001mg /L 样品温度：1‑ 70℃ 重复性误差：≤ 3% 电源要求/功率：220V 显 示 屏：彩色触摸屏
三、仪器核心工作原理
BC‑50A总有机碳分析仪采用紫外氧化‑直接电导率差值检测法，遵循差减法计算逻辑，总有机碳（TOC）=总碳（TC）‑总无机碳（TIC）。
水样进入仪器之后分为两路流路。其中一路水样进入紫外氧化反应腔体，在特定波长紫外光照射条件下，水体内部各类有机化合物被氧化分解，转化成为二氧化碳；二氧化碳溶解在水体当中生成碳酸，引发水样电导率发生改变，仪器通过高灵敏度电导率传感器检测该路水样，得到总碳TC数值，TC包含水样中原有的无机碳，以及有机物氧化生成的碳总和。另一路平行水样不经过紫外氧化单元，直接进入电导率传感器检测，该路得到的数值为总无机碳TIC，代表水样原本自带的碳酸盐、碳酸氢盐、溶解态二氧化碳等无机形态碳元素含量。仪器将TC减去TIC，计算得到水样内部总有机碳TOC的浓度数值。
紫外氧化单元依靠紫外光能破坏有机物分子内部化学键，把大分子有机物分解氧化，整套氧化过程不需要额外添加化学氧化剂，减少试剂带来的污染干扰。电导率检测单元捕捉氧化前后水样电导率的微弱变化，通过内置算法换算成为碳浓度读数，保障低浓度纯水样品检测的信号捕捉能力。整套原理符合药典规定的差减法测定思路，也是制药用水TOC检测的主流技术路线。
在实际水样检测过程当中，无机碳会对TOC检测形成背景干扰，仪器通过两路流路分别采集TC与TIC，再做差值运算，可以抵消水样自带无机碳带来的影响，提升低浓度纯水样品测试结果的可靠性。对于纯化水、注射用水这类无机碳含量偏低的水样，该检测方式可以稳定输出重复性较好的测试数据。
四、整机硬件组成
整套纯水检测总有机碳TOC分析仪BC‑50A主要由主机壳体、嵌入式主控单元、彩色触控显示模块、紫外氧化反应单元、电导率传感检测模块、流体管路组件、数据存储单元、打印输出模块、对外通讯接口、电源模块共同组成。
主机壳体采用台式便携结构，兼顾实验室台面放置和现场移动使用，整机预留管路进出接口，分别为样品进样口与废液排出口。嵌入式主控单元作为设备控制中枢，接收触摸屏下发的操作指令，管控紫外单元工作状态、流体管路运行、传感器信号采集、数据运算存储、报警信号输出等全部流程。
彩色触控显示模块为人机交互载体，屏幕采用640*480点阵规格，全部操作指令、实时测试数值、历史记录查询、参数配置界面均在触摸屏展示，中文操作界面，操作逻辑直观，操作人员可以完成任务启动、停止、清洗、参数修改等操作。
紫外氧化反应单元包含UV紫外灯组件、石英反应管路，水样流经该腔体，在紫外光的作用下完成有机物氧化反应；结构设计支持外部更换紫外灯，维护时无需拆解机箱外壳。流体管路组件包含泵管、进样管路、排液管路，负责完成水样输送，泵管属于定期更换耗材，同样支持免拆机箱外部更换。
电导率传感检测模块包含两组高精度电导率传感器，分别对应TC流路与TIC流路，捕捉两路水样电导率变化信号，将模拟信号传递至主控单元做换算处理，传感器的灵敏度直接决定仪器检出限与测试精度。
数据存储单元负责保存测试原始数据，仪器本地存储可保存长达6个月历史测试记录，每一条记录包含样品相关信息、测试时间、TC、TIC、TOC结果、报警状态等信息，方便随时在触摸屏检索查看。打印输出模块为内置微型打印机，完成测试任务后直接输出中文纸质检测报告。
对外通讯接口配置RS232串口，实现仪器和外部电脑之间的数据传输，将测试记录导出至外部系统做归档分析。电源模块适配220V交流供电，为整机各个模块提供稳定供电。整套设备配套附件包含进样管、电源线、产品说明书、合格证、装箱单，开箱之后核对配套物件齐全，再开展设备安装调试。
五、仪器功能说明
5.1 离线检测与在线检测
离线检测模式，操作人员使用取样容器采集水样，将样品接入仪器进样口，完成实验室条件下的取样检测，适合水质抽检、设备清洁验证取样检测等场景。在线检测模式，仪器直接对接纯水循环管路，水样持续流入仪器内部，开展不间断连续分析，实时监控产水系统水质波动，便于及时捕捉水质发生的变化。在线、离线模式可根据项目需求选配。
5.2 参数设置、上限报警功能
操作人员在触摸屏界面可以设置TOC报警上限阈值，当样品测试结果大于设定阈值，仪器自动触发声光报警，同时输出控制信号。针对不同纯水标准，企业管控指标存在差异，可自定义报警限值，适配纯化水、注射用水不同内控标准。仪器配备一键运行功能，配置好测试条件后一键启动整套测试流程，减少分步操作。测试任务结束之后自动管路清洗，使用纯水冲洗内部流路，减少残留样品对下一次测试带来的交叉污染。
5.3 数据存储、查询、打印、通讯导出
仪器本地保存历史测试记录，存储周期可达6个月，操作人员可以通过触摸屏调取过往测试数据，查看历史水样检测结果。内置微型打印机，可打印中文纸质报告，报告包含测试参数、样品信息、TOC检测结果；同时借助RS232通讯接口，将数据传输至计算机，完成电子数据归档，满足实验室数据留存的需求。
5.4 系统适用性匹配，支持IQ/OQ/PQ确认
仪器硬件原理与检出限指标满足药典对制药用水总有机碳测定仪器的基础条件，可完成药典要求的系统适用性相关试验验证。可配套IQ安装确认、OQ运行确认、PQ性能确认相关服务，协助企业完成仪器验证文档资料，适配GMP质量体系审核要求。
5.5 耗材免拆机箱更换
UV紫外灯、泵管属于仪器常规消耗部件，随着使用时长增加需要定期更换。设备做结构优化，更换这两类耗材时，不需要打开主机机箱外壳，操作人员直接在设备外部拆装更换，降低维护操作门槛，减少拆机带来的人为故障风险。
六、完整设备操作流程
6.1 开机前期准备工作
将仪器安置在平稳的台面环境，设备运行环境温度需要匹配样品温度条件，样品允许温度区间为1‑70℃，避免样品温度超出范围，干扰传感器检测结果。确认220V供电线路连接完好，检查进样管路、废液排出管路安装到位，废液管路出口放置于废液收集容器当中，废液可以顺畅排出。
开展离线取样测试时，水样取样容器需要充分清洁，容器本身有机物残留会造成测试结果偏高；取样完成后尽量尽快上机测试，减少水样存放时间，降低外界环境对水样的污染。如果使用在线模式，确认纯水系统管路压力、流量处于仪器允许范围，水样可以稳定流入仪器进样口。
确认仪器耗材状态，紫外灯、泵管无明显老化破损，打印机确认打印纸余量充足。完成硬件检查后接通电源，开启仪器，设备启动进入嵌入式系统，等待触摸屏主界面加载完成。
6.2 参数配置
进入参数设置页面，录入样品相关信息，设置TOC报警上限数值，确认样品温度条件；根据测试工况选择离线模式或者在线模式。如果需要开展系统适用性验证，按照药典要求准备标准溶液，设置对应的测试条件。参数核对无误，保存配置。
6.3 样品测试运行
确认进样水样供给正常，点击一键运行，仪器启动测试流程。水样进入仪器内部流路，分别流经TIC检测流路以及紫外氧化TC检测流路，传感器持续采集电导率信号，仪器实时运算TOC结果。仪器属于连续分析模式，响应时间控制在4分钟之内，屏幕实时刷新当前检测数值。
测试过程当中，操作人员观察屏幕显示的TOC读数，如果数值超过预先设置的报警上限，仪器触发报警信号，提醒操作人员水质异常。离线测试可以单次取样完成检测；在线模式仪器持续采集管路水样，不间断输出检测结果。
6.4 测试结束、管路清洗与数据处理
单次样品测试完成，仪器执行自动管路清洗流程，使用纯水冲洗内部管路，减少样品残留。测试数据自动保存至本地存储单元。操作人员按需执行打印操作，输出纸质测试报告；也可以通过RS232接口，把数据传输至外部计算机做电子存档。
多组样品连续测试时，两组样品之间需要确保管路清洗流程执行完毕，再接入下一个样品，规避上一组样品残留对下一组数据带来干扰。全部测试工作结束，执行管路清洗之后，关闭仪器电源，整理进样管路、废液管路。
需要查阅历史数据时，在仪器触摸屏进入历史记录查询页面，可以调取6个月以内存储的测试记录，查看对应时间的水样测试结果，用于质量追溯。
七、应用场景说明
7.1 制药行业纯化水、注射用水检测
制药生产环节，纯化水、注射用水作为工艺用水，直接参与制剂生产，水中有机杂质是重点管控指标。BC‑50A分析仪可用于制水车间产水点位、管网不同取样点的水质检测，既可以实验室离线取样检验，也可以在线连续监控产水系统，实时掌握水质变化，为水系统运维提供数据依据。
7.2 制药设备清洁验证
药品生产结束后，生产罐体、管路、设备内壁需要开展清洁验证，TOC方法是清洁验证常用检测手段。通过检测清洗之后淋洗水当中的总有机碳含量，判断设备表面药物残留水平，确认清洁工序是否达到预期效果。仪器便携特性，可以移动到生产岗位现场，直接检测淋洗水样，减少样品转运带来的污染。
7.3 医疗器械行业检测
医疗器械生产过程使用的工艺纯水，以及清洗用水，需要控制有机污染物，该仪器用于纯水水质定期检验，支撑医疗器械生产质量管控。
7.4 电子半导体超纯水检测
电子行业生产需要高等级超纯水，水体微量有机杂质会影响元器件产品良率，仪器可以用于超纯水系统当中TOC指标监控，评估超纯水制备设备运行效果。
7.5 食品、科研院校实验室
食品加工工艺用水检测，高校、科研机构实验室纯水系统水质监测，教学实验当中纯水有机碳指标测定，均可使用该设备完成测试。
八、仪器使用注意事项
样品温度需要控制在1‑70℃区间，样品温度超出范围，会影响电导率传感器检测精度，带来测试数据偏差。离线取样测试，取样容器必须充分清洗，容器内部有机物残留，会直接造成TOC结果虚高；水样取样完成尽量及时上机，减少水样在敞口容器当中放置时间，避免环境当中有机物溶解进入水样。
仪器运行不需要载气与化学试剂，但进样管路、流路内部容易滋生微生物，需要定期执行管路清洗操作，防止管路内部微生物带来样品污染。UV紫外灯存在使用寿命，使用到一定时长需要及时更换；泵管长期输送水样会出现老化，按照维护周期更换泵管。更换紫外灯和泵管时，虽然无需拆解机箱，也需要在仪器停机状态下开展操作。
报警上限阈值根据对应产品标准合理设置，阈值设置不合理，会造成频繁误报警或者异常情况无法及时提醒。在线模式接入纯水系统管路，需要控制水样流量与压力，不能超出仪器允许条件，避免高压水样冲击内部传感部件。
仪器存储的历史记录最长保存6个月，需要长期归档的数据，建议定期通过RS232接口导出至外部计算机备份，防止仪器本地存储数据被覆盖。打印机需要定期检查打印纸余量，及时补充耗材，保障报告打印输出。
电源使用220V交流供电，供电电压保持稳定，避免电压大幅波动。仪器放置环境保持干燥洁净，避免腐蚀性气体、大量粉尘堆积。不要让液体溅入仪器屏幕、电源接口、通讯接口位置，防止硬件损坏。
仪器不可以直接检测高浓度废水，高浓度有机废水容易造成内部流路、传感器污染损伤；本仪器主要针对低浓度纯水水样，高浓度样品需要提前确认，必要时选用定制传感器版本。
完成系统适用性试验，按照药典的周期要求，定期对仪器性能开展验证核查，保障检测结果稳定可靠。仪器出现异常报警，先排查水样、样品温度、管路连接等外部因素，外部条件确认无异常依旧报错，停止测试开展检修，不可以继续使用异常仪器出具检测数据。
九、仪器维护保养指导
9.1 日常使用维护
每次完成一批样品检测，执行仪器自动管路清洗流程，使用合格纯水冲洗内部流路，减少样品残留。仪器外部外壳、触摸屏使用柔软无尘布擦拭，不要使用硬质物品划触触摸屏表面，防止屏幕划伤。定期查看进样管路、废液管路是否存在老化、渗漏，管路出现发硬、开裂现象及时更换。
9.2 耗材管理
UV紫外灯、泵管为主要消耗件，建立耗材更换记录，记录更换时间。紫外灯光照强度会随着使用时长衰减，光照不足会造成有机物氧化不完全，带来测试结果偏低，到达使用周期及时替换。泵管长期输送水样会出现弹性衰减，出现漏液、输送流量不稳需要及时更换。更换耗材按照设备指引操作，无需拆开机箱，简化维护流程。
9.3 传感器维护
电导率传感器是仪器关键检测部件，需要避免油污、高浓度杂质污染；如果传感器出现污染，可以使用合格纯水做循环冲洗，不可使用强酸强碱直接浸泡传感器组件，防止传感元件受损，影响测试精度。
9.4 长期停机存放
仪器长时间不开展测试，需要将流路内部残留水样排空，使用纯水冲洗管路，之后断开电源，放置在干燥洁净环境存放。间隔一段时间通电开机，执行管路清洗流程，减少管路内部微生物滋生。
9.5 性能验证
结合企业质量体系，定期开展仪器性能核查，参照药典开展系统适用性试验，确认仪器精度、重复性、检出限满足指标：精度±4%测试范围，重复性误差≤3%，检测极限0.001mg/L，保障检测结果可信，满足质量管控、合规审核的需要。
