一、设备适配核心标准与产品定位说明

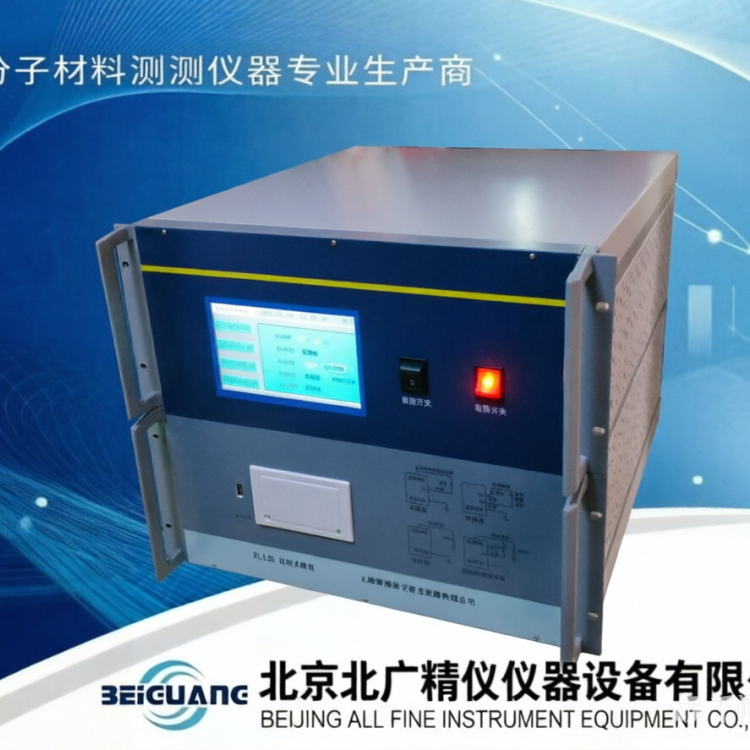

在电工绝缘材料性能评价体系中，介电常数与介质损耗角正切是表征陶瓷片这类特种绝缘介质电气性能的核心基础物理参数，直接决定了陶瓷介质材料在交变高压电场下的长期工作稳定性、发热水平与使用寿命。BQS-13自动高压介损电桥是一款专为实验室研制的高精度高压电桥，完全符合GB5654、GB1409、GBT1693等国内相关测试标准的全部技术要求，突破了传统的电桥测量方式，采用变频电源技术，利用单片机和现代化电子技术进行自动频率变换、模/数转换和数据运算，从硬件和软件架构层面实现了测试流程的全自动化，是当前陶瓷片介电性能测试领域的高精准度专业实验室设备。
相较于传统的手动平衡高压介损电桥，BQS-13从根本上解决了传统设备操作复杂、人工读数误差大、抗干扰能力弱的痛点，实现了介电常数、介质损耗角正切、电容值三类核心参数的直接直读显示，无需人工进行复杂的参数换算，大幅降低了测试过程中人为因素引入的误差概率，为陶瓷材料研发、电瓷生产质控、特种绝缘介质性能核验等场景提供了溯源性完全符合国标要求的可靠测试支撑。
二、设备核心应用场景与价值意义
介电常数和介质损耗是各类电瓷、装置瓷、电容器陶瓷、功能陶瓷等各类陶瓷片材料最重要的物理性能指标之一，通过精准测定介质损耗角正切tanδ及相对介电常数ε，可进一步了解影响介质损耗和介电常数的各种因素，为提高陶瓷材料的性能、优化陶瓷烧结制程、调整原料配方提供核心的数据参考。BQS-13介损测试仪的适配场景覆盖电力行业、电子元器件制造、特种陶瓷材料研发等多个领域，核心应用场景可分为六大类：
2.1 各类陶瓷片材料专项测试场景
高压绝缘陶瓷片、电容器介质陶瓷片、5G通信高频陶瓷基材、压电陶瓷薄片等功能性陶瓷片的研发和生产质控环节，介电常数和介质损耗是核心的出厂检验指标。这类陶瓷材料作为核心绝缘介质或者功能介质在交变高压电场环境下长期服役时，如果介质损耗数值偏高，持续产生的介质热会引发陶瓷局部温度过高，出现性能衰减、绝缘击穿甚至炸裂失效的严重问题。BQS-13可以直接对不同组分、不同烧结工艺制备的陶瓷片样品完成高精度测试，直接输出介电常数、介质损耗角正切和电容值三类核心结果，帮助研发人员快速定位陶瓷配方和烧结工艺中存在的问题，针对性优化制程参数，保障产出的陶瓷片介电性能完全满足使用场景的要求。
2.2 高压电力设备绝缘性能测试场景
在电力系统实验室的电力设备绝缘检测环节，变压器、互感器、套管、电容器、避雷器等高压电力设备的介质损耗和电容量测试，是评估设备内部绝缘老化状态的核心检测手段。传统的介损测试设备在高电压等级下的测试精度不足，无法精准捕捉到绝缘介质老化带来的微量介损变化，难以提前发现设备内部的早期绝缘隐患。BQS-13凭借极高的测试分辨率和测试精度，可以精准捕捉到极其微小的介损参数变化，帮助检测人员快速排查出电力设备内部绝缘受潮、局部放电、绝缘老化等早期潜在隐患，避免电力设备带缺陷运行引发的重大电力安全事故。
2.3 特种功能绝缘材料研发测试场景
除了陶瓷片之外，BQS-13还可以广泛适配各类绝缘橡胶、绝缘薄膜、复合绝缘介质等特种绝缘材料的高精度介电性能测试需求。这类新材料在研发阶段需要大量的高频介电性能数据作为性能表征支撑，普通的中低频低电压介损设备无法模拟材料实际应用场景下的高压电场环境，测试得到的结果和材料实际工况下的性能偏差较大。BQS-13内置最高10KV的可调测试高压，可以完美模拟绝大多数高压绝缘材料的实际工作电场强度，获取最贴近实际使用场景的介电性能参数，大幅提升新材料研发的效率和研发结果的可靠性。
2.4 大容量高压电器介损专项测试场景
传统的高压介损电桥的测试电流上限较低，无法直接测试大容量高压电器的介损参数，需要额外配置非常复杂的辅助测试装置，测试流程繁琐且测试误差较大。BQS-13支持外接量程扩展器，外接扩展装置后可以直接测试几千安培工作电流下高压电器的介损值，完全不需要复杂的辅助测试配套，大幅简化了大容量高压电器的介损测试流程，填补了常规实验室介损设备无法覆盖大电流高压电器测试场景的空白。
2.5 高精密低损耗绝缘材料标定测试场景
部分航空航天、高端半导体领域使用的极低损耗特种绝缘材料，介质损耗角正切数值可以低至10^-5量级，常规的介损测试设备的分辨率不足以精准捕捉这么小的损耗参数，导致低损耗材料的测试结果重复性差，数据可信度不足。BQS-13的介质损耗分辨率达到0.000001，超高的分辨率可以精准测量这类极低损耗的绝缘材料，得到稳定可靠的微量损耗测试结果，完全满足高端特种材料研发阶段的高精度标定测试需求。
2.6 实验室自动化测试集成场景
BQS-13标配标准RS232计算机接口，可以直接和上位机控制软件对接，实现全自动化的批量测试流程。在材料性能比对测试、大量样品的质检测试场景中，操作人员只需要将多个待测样品提前安装到自动化测试工装中，就可以通过上位机软件批量控制仪器完成所有样品的自动测试，自动完成数据的汇总统计和报告生成，完全不需要人工值守操作，大幅提升大批量样品的测试效率，非常适配高校、科研院所的实验室自动化测试体系搭建需求。
三、设备核心测试原理深度解析
BQS-13型自动高压介损电桥突破了传统的手动平衡式电桥的测量架构，采用了行业先进的变频电源技术完成测试流程的全自动化设计，整套系统的核心运行逻辑分为四个核心模块协同完成：
首先是高精度变频电源模块，仪器内置的可调变频输出单元可以在40Hz到70Hz的频率区间内自动切换测试频率，完全避开工业现场无处不在的50Hz工频电磁干扰的频率段，从原理层面规避工频杂散信号侵入测试回路引发的测试误差，实现极强的变频抗干扰能力，即使周边存在强烈的工频电磁干扰，依然可以保障测试结果的准确性不会受到明显影响。
其次是高分辨率数据采集模块，依托高精度的A/D模数转换单元，对标准回路和被试回路的电流幅值、相位差完成高速数字化采样，不需要人工调节电桥的平衡臂完成手动调平衡操作，完全通过数字化的信号处理技术得到两个回路的矢量差参数，整个采样过程的线性度和稳定性远远超过传统的模拟电桥结构，从硬件层面保障了测试数据的超高精度。
然后是内置的单片机运算核心模块，所有采集到的数字化原始参数传输到单片机后，依托预设的运算程序完成矢量运算，直接换算得到被试品的电容量Cx和介质损耗角正切tgδ参数，无需人工进行复杂的矢量运算，结合提前输入的被试陶瓷片的厚度、电极面积等基础尺寸参数，仪器可以通过内置的介电常数换算公式直接计算得到相对介电常数ε的最终结果，三类核心参数全部直读输出，完全消除了人工换算引入的数值误差。
最后是配套的标准回路模块，仪器内置高稳定度的10KV标准电容器，标准电容器的介损性能经过出厂前的严格校准，自身的介质损耗数值稳定性远超同类型常规设备，作为测试系统的参考基准可以长期保持参数稳定，保障整个设备的测试结果可以长期溯源至国家计量基准，不需要频繁进行校准维护。
整套测量原理完全符合GB/T1409标准中高压介损测试的相关技术规范，相较于传统的手动电桥，整机的测试效率提升了数十倍，同时测试精度、抗干扰能力、操作便捷性都得到了全方位的提升，是当前实验室级高压介损测试设备的标杆性架构。
四、设备完整性能参数全梳理
BQS-13所有性能参数均严格遵循国家相关标准的技术要求，所有指标的测试结果均可溯源至国家计量基准，完整的性能参数明细全部保留如下：
核心参数直读显示功能：支持Cx电容量、tgδ介质损耗角正切、ε相对介电常数三类核心测试结果直接显示，无需人工进行额外换算。
测试准确度指标：
电容量Cx的测试准确度为±（读数×0.5%+0.5pF）
介质损耗角正切tgδ的测试准确度为±（读数×0.5%+0.00005）
相对介电常数ε的测试准确度为±0.5%，在同类实验室高精度介损设备中处于先进水平。
核心分辨率指标：介质损耗角正切tgδ的测试分辨率达到0.000001，电容量Cx的测试分辨率最高可以达到0.001pF，所有参数显示均保留4位有效数字，微量参数的识别能力远超常规工业级介损测试设备。
抗干扰性能指标：采用成熟的变频抗干扰技术，测试频率覆盖40-70Hz区间，最大输入电流可达5A，在强电磁干扰的实验室环境中依然可以稳定输出高精度测试结果。
高压输出性能指标：内置最高10KV的测试电压输出，电压可调分辨率达到1V，可以根据不同陶瓷样品的测试需求精准设置任意高压输出值，电压调节的平稳性和精度远超同类产品。
电容量全量程覆盖指标：
内施高压测试模式下，电容量测试范围覆盖3pF～60000pF/10kV，60pF～1μF/0.5kV
外施高压测试模式下，电容量测试范围覆盖3pF～1.5μF/10kV，60pF～30μF/0.5kV
全量程完全覆盖从微型陶瓷电容片到大容量高压绝缘瓷套的几乎所有常见绝缘介质的电容量测试需求。
拓展测试能力指标：仪器外接量程扩展器时，可以直接测试几千安培工作电流下高压电器的介损值，拓展测试能力可以满足大容量高压电器的特殊测试需求。
对外接口指标：标配标准RS232计算机接口，可以直接和外部计算机完成通信对接，实现测试数据的实时传输和上位机远程控制功能。
物理尺寸与重量指标：整机采用8U标准机箱结构设计，非常适配标准实验室机柜的上架安装需求，仪器整体重量为25kg，兼顾了设备的集成度和稳定性，长时间运行不易出现位置偏移问题。
五、设备核心性能优势详解
相较于传统的手动平衡高压介损电桥和常规工业级介损测试设备，BQS-13拥有多项不可替代的核心性能优势，完全可以满足高精度实验室场景下的各类介电测试需求：
第一点核心优势是超高的测试精度与分辨率，完全适配极低损耗陶瓷片的高精度测试需求。BQS-13的介质损耗分辨率达到了0.000001，介电常数的测试精度达到±0.5%，这个性能指标远超绝大多数同类型的介损测试设备，对于低损耗的高频电子陶瓷材料，依然可以精准捕捉到材料内部极其微小的介损变化，测试结果的重复性和稳定性达到了实验室级专业设备的顶尖水平，完全可以作为材料研发标定、计量校准比对的基准级测试设备使用。
第二点核心优势是全参数直读输出，操作极其简便，大幅降低人工操作门槛。传统的手动高压介损电桥需要测试人员反复调节多个电桥平衡旋钮，不断手动调整电桥的平衡状态，同时还要人工读取多个刻度盘的读数，手动代入公式换算得到介损、电容和介电常数的结果，整个操作流程极其复杂，对操作人员的专业经验要求极高，新手很容易出现读数错误、电桥平衡判断失误的问题，最终测试结果的人为引入误差很大。而BQS-13所有测试流程全部由仪器自动完成，不需要人工调整任何平衡旋钮，操作人员只需要输入样品的基础尺寸参数，仪器就可以自动完成所有运算，直接在屏幕上输出Cx、tgδ、ε三类最终结果，即使是没有相关测试经验的人员，经过非常简短的培训就可以独立完成标准化的高精度测试，测试效率较传统手动电桥提升了数十倍。
第三点核心优势是极强的变频抗干扰能力，复杂环境下测试稳定性极佳。传统的介损测试设备采用工频固定频率测试方式，很容易受到周边50Hz工频电磁干扰的影响，在周边存在大量带电高压设备的复杂实验室环境下，测试数据很容易出现频繁跳变的问题，测试结果的可信度大幅下降。BQS-13采用40-70Hz的变频测试技术，自动避开工频干扰的频率段，从原理层面就大幅度削弱了工频干扰对测试结果的影响，即使在周边存在强烈电磁干扰的环境中，依然可以输出稳定可靠的高精度测试数据，完全不需要额外搭建复杂的电磁屏蔽装置，大幅降低了实验室的配套建设成本。
第四点核心优势是超宽的测试量程覆盖，适配几乎所有绝缘介质的测试需求。BQS-13的电容测试量程覆盖从3pF到30μF的超宽范围，支持内施高压和外施高压两种测试模式，内置最高10kV的可调测试高压，既可以测试极小尺寸的微型陶瓷介片样品，也可以测试大容量的高压电力电容器、绝缘瓷套等大型试品，一台设备就可以覆盖从微小电子元件到大型高压电力设备的几乎所有介损测试场景，不需要采购多台不同量程的介损测试设备，大幅降低了实验室的设备采购成本。
第五点核心优势是极强的拓展能力，满足特殊场景的测试需求。BQS-13支持外接量程扩展器，拓展之后可以直接测试几千安培大电流工况下高压电器的介损性能，模拟高压电器在实际运行大电流条件下的介损特性，得到最贴近实际工况的测试结果，这类拓展能力在同级别介损测试设备中非常少见，完全可以满足特殊高压电器研发阶段的模拟工况测试需求，拓展了设备的应用边界。
第六点核心优势是标准计算机通信接口，适配自动化实验室体系搭建。BQS-13标配标准RS232接口，可以非常方便地和外部计算机连接，配合上位机软件就可以实现测试过程的远程自动控制，测试数据自动实时上传到电脑端自动完成汇总和报告生成，完全可以对接自动化测试流水线，不需要人工值守就可以完成大批量样品的全自动测试，大幅提升测试效率，适配高校、科研院所、大型检测机构的自动化实验室建设需求。
六、设备标准化操作全流程指南
BQS-13的操作流程经过了全流程的人性化优化设计，操作人员严格按照以下标准化分步流程操作，就可以快速完成各类陶瓷片样品的高精度测试，得到符合GB/T1409标准要求的有效测试数据：
6.1 测试前的准备工作
首先确认设备放置在平整稳固的实验室台面之上，周边不存在强烈的电磁干扰源、振动源和腐蚀性气体，设备四周预留足够的散热空间，避免散热孔被遮挡导致仪器内部过热影响运行稳定性。先将仪器面板上的接地接线柱使用配套的接地线可靠接入实验室的接地网，确认接地连接牢固可靠，保障设备和人员的用电安全。然后将配套的AC220V电源线接入稳定的市电供电回路，确认输入电压处于仪器的额定供电电压范围内，避免电压波动过大影响设备的正常运行。
在设备预热的同时准备好待测的陶瓷片样品：首先使用无尘软布将陶瓷片上下表面的灰尘、残留的加工碎屑擦拭干净，确认陶瓷片表面没有明显的裂纹、缺角等外观缺陷。使用精度达到0.001mm的千分尺在陶瓷片不同的位置多点测量样品的厚度，取所有测量点的平均值作为样品的实际平均厚度，同时记录下陶瓷片上下表面测试电极的有效面积参数，提前记录好这些基础尺寸参数方便后续输入到仪器中完成介电常数的换算。将陶瓷片样品放置在干燥器中静置一段时间，去除材料表面吸附的微量水分，避免水分引入额外的测试误差，保证测试得到的是陶瓷片的本征介电性能参数。
6.2 开机预热与系统自检
确认所有外部接线连接无误之后，打开仪器的总电源开关，仪器上电之后会自动完成全系统的自检流程，依次校验信号源输出状态、采样电路工作状态、标准电容基准状态等核心模块，自检完成后进入主操作界面。设备预热30分钟，让内部的电子元器件完全进入热稳定状态，避免刚开机时的温度漂移影响测试的精度，保障后续测试结果的稳定性。
预热过程中要注意检查仪器的高压回路周边没有放置任何无关的金属杂物，确认后续测试过程中高压输出的路径上不会出现高压短路放电的隐患，完全保障测试过程的操作安全。
6.3 测试接线与模式选择
预热完成后，根据待测样品的测试需求选择对应的测试模式，常规的小尺寸陶瓷片样品优先选择内施高压的正接法测试模式，按照仪器说明书的接线示意图将样品测试电极和仪器的对应测试端口可靠连接，所有接线的接头位置都要拧紧，避免接触不良引入的附加阻抗导致测试结果出现波动。如果是大型的高压电力设备试品，选择外施高压的测试模式，按照规范完成高压回路的接线，接线完成后再次确认所有接线连接牢固，高压回路周边没有无关人员靠近，避免测试过程中出现高压触电的安全隐患。
确认接线全部无误后，在仪器的操作界面中选择对应的测试模式，设置需要输出的测试高压数值，测试电压的分辨率为1V，可以直接设置到陶瓷片样品的额定测试电压数值，然后将提前测量好的陶瓷片的平均厚度、电极有效面积等基础尺寸参数输入到仪器对应的参数设置栏中，确认所有参数设置完全无误后保存设置。
6.4 启动全自动测试流程
所有参数设置完成确认无误后，点击界面上的启动测试按钮，仪器就会自动启动变频测试流程，首先逐步将输出高压平滑上升到预先设置的目标电压值，随后自动在40Hz到70Hz的区间内自动切换测试频率完成多次采样，通过内部的单片机完成矢量运算，直接在操作界面上显示本次测试的电容Cx、介质损耗角正切tgδ、相对介电常数ε三类核心测试结果。整个测试过程全程自动化，不需要人工进行任何调节操作，测试完成后仪器会自动切断高压输出，高压回路自动放电确保安全。
在测试过程中如果遇到紧急突发情况，可以直接按下仪器面板上的紧急停机按钮，仪器会立即切断高压输出，触发高压回路快速放电，避免出现安全事故，保障操作人员和设备的安全。
6.5 测试数据查看与导出
测试完成后，所有测试数据会自动保存在仪器的内部存储器中，操作人员可以直接在仪器的显示界面上查看所有历史测试记录，核对测试结果的合理性。如果需要将数据传输到外部计算机进行后续的数据分析和报告生成，只需要通过配套的RS232数据线将仪器和计算机连接，运行对应的上位机软件，就可以直接将仪器中的所有历史测试数据批量导出到电脑端，完成后续的统计分析和报告生成工作，不需要人工手动录入测试数据，避免人工录入过程中出现数据错误。
在数据传输的过程中不要随意插拔RS232通信线缆，避免通信中断导致数据传输失败，待所有数据传输全部完成得到上位机的传输完成提示后，再断开通信连接。
6.6 测试完成后的收尾工作
所有测试全部完成后，等待仪器内部的高压回路完全放电完毕，确认高压输出端口没有残余电压之后，断开所有测试接线，将陶瓷片样品从测试电极上小心取下，使用无尘软布擦拭测试电极的表面，清除测试过程中残留的陶瓷碎屑和灰尘，避免硬质颗粒刮伤电极的表面，影响后续测试的接触精度。最后关闭仪器的电源开关，整理好所有测试线缆放置到对应的收纳位置，将测试数据归档保存，完成本次的全部测试流程。
七、设备日常维护与定期校准规范
BQS-13是集成了高压模块和高精度数字化采样模块的精密实验室测试设备，日常使用过程中做好对应的维护保养工作，才能长期保持稳定的高精度测试性能，延长设备的整体使用寿命：
设备日常要放置在干燥、不含腐蚀性气体的环境中使用和存储，避免环境湿度过高导致高压回路的绝缘性能下降，引发放电隐患，同时潮湿环境也会导致内部精密采样电路和标准电容器的参数出现漂移，影响设备的整体测试精度。在搬运设备的过程中要避免剧烈的振动和碰撞，防止内部的高稳定度标准电容器和高精度采样电路受到冲击导致参数偏移，破坏设备已经校准完成的基准精度。
设备的高压电缆是出厂时经过严格精度校准的配套部件，日常使用过程中要避免过度弯折，保护电缆的绝缘层和内部的屏蔽结构，如果电缆的外层绝缘层出现破损要及时更换，防止高压放电隐患，同时不要随意更换使用非配套的高压电缆，不同电缆的分布电容和阻抗特性存在差异，会引入额外的附加误差，影响最终的测试结果精度。
设备严禁在高压输出过程中直接插拔测试电缆，否则极有可能引发高压放电电击事故，损坏仪器内部的采样电路和连接的被试品。每次开机使用前都要确认设备的接地连接可靠，设备检测到接地异常时要先排查接地故障，绝对不能在接地不可靠的状态下强行启动测试流程，避免出现触电安全事故。
设备建议每年联系具备资质的计量机构进行一次整体计量校准，确认设备的高压输出精度、电容测试精度、介损测试精度、介电常数测试精度等所有参数都符合GB5654、GB1409、GBT1693相关标准的要求，确保所有输出的测试数据都具备合法的计量溯源性，满足实验室的CMA、CNAS等相关检测资质的审核要求。在两次计量校准的间隔周期内，操作人员可以使用配套的标准介损样块定期完成精度自校验，如果发现测试结果出现明显的漂移，及时停机排查问题，不要继续使用精度超差的仪器开展测试工作，避免输出错误的测试数据影响材料研发和生产质控的判断。
八、陶瓷片测试的专项注意事项
针对陶瓷片这类高硬度、高介电常数的特种测试样品，在使用BQS-13完成测试的过程中，还需要根据陶瓷材料的自身特性做好对应的细节优化，才能进一步提升测试结果的准确性，避免无效测试数据的产生：
针对未烧结完全的生坯陶瓷片，这类样品的内部孔隙率很高，很容易吸附空气中的水分，测试前必须将样品放置在100℃以上的真空烘箱中充分干燥足够长的时间，完全去除样品内部吸附的游离水分，待样品完全冷却到室温后再尽快完成测试，避免测试过程中样品再次吸水，导致介电常数和介质损耗的测试结果出现异常偏高的问题，无法得到陶瓷片生坯真实的本征介电性能参数。
针对表面未做金属化电极处理的陶瓷片，如果直接将陶瓷片放置在金属电极之间测试，陶瓷片和金属电极表面之间残留的微小空气间隙会引入明显的附加电容误差，导致测试得到的介电常数结果比真实值偏低。测试前可以在陶瓷片的上下表面喷涂一层薄的金属铝电极，彻底消除样品和电极之间的空气间隙，或者使用导电银浆均匀涂覆在陶瓷片的上下表面制作临时的测试电极，这样可以大幅降低接触间隙引入的测试误差，得到陶瓷材料真实的介电性能参数。
针对厚度非常薄的陶瓷介质薄膜样品，要严格控制测试的高压输出值，不要设置过高的测试电压，避免测试过程中陶瓷薄膜被高压击穿，损坏样品的同时还有可能导致仪器内部的高压回路出现过流保护甚至元器件损坏。在正式测试之前可以先对样品进行击穿电压测试，确认样品的安全工作电压之后，设置测试电压为击穿电压的十分之一左右，在安全的电场强度下完成测试，保障测试过程安全可靠。
针对带有大量导电填料的改性陶瓷片，这类样品的介质损耗数值往往偏高，测试过程中要确认设备的输入电流处于允许的量程范围内，避免电流超过仪器的最大输入限值引发设备过流保护停机，必要时可以选择适当降低测试高压，保障测试过程稳定完成，得到准确的测试结果。
九、设备行业应用价值与发展前景
当前下游电子信息、新能源电力等行业都在快速向高可靠性、高频化、高电压等级的方向迭代发展，陶瓷类特种绝缘介质和功能介质的介电性能已经成为决定终端产品性能上限的核心因素，从5G通信高频陶瓷滤波器基材，到高压电力设备的绝缘陶瓷套管，再到高压陶瓷电容器介质，都需要高精度的介电性能测试作为研发和质量管控的核心支撑。BQS-13自动高压介损电桥完全符合GB/T1409等一系列相关国标要求，以极高的测试精度、分辨率和极强的抗干扰能力，成为实验室级介损测试领域的代表性设备，可以帮助陶瓷材料研发人员快速定位影响材料介电性能的关键因素，针对性调整陶瓷配方和烧结工艺，开发出低介损、性能稳定的新一代高性能陶瓷材料，助力整个特种陶瓷行业的技术迭代升级。
目前大量的高校、科研院所、电瓷生产企业、电力检测机构都已经将该设备作为高精度介电性能测试的核心配置，在各类陶瓷片和高压绝缘材料的性能研究中发挥着不可替代的作用。依托其极强的拓展能力和自动化适配能力，BQS-13完全可以满足未来新材料研发过程中不断提升的高精度测试需求，长期为用户的材料研发和质检工作提供稳定可靠的测试支撑，在更多的特种绝缘材料测试场景中发挥核心的价值。
