在高分子材料科学与工程应用领域，评估材料在低温环境下的服役性能是确保产品质量与安全的关键环节。塑料与橡胶作为两类最常用的高分子材料，其在寒冷环境下的脆化行为直接关系到下游制品的可靠性。例如，汽车轮胎在冬季高寒地区的抓地力、户外铺设的塑料管道在冻土环境中的抗开裂能力、以及航空航天线缆护套在低温真空环境下的柔韧性，都取决于材料本身的耐低温特性。塑料橡胶低温脆性试验机BWD-C便是基于这一需求而设计的专用检测设备，它通过模拟深冷环境并对试样施加标准冲击，测定材料的脆性温度。
一、设备概述与技术背景
塑料橡胶低温脆性试验机BWD-C是一种用于测定硫化橡胶、塑料及其他弹性材料在低温条件下受冲击发生脆性断裂时的临界温度的设备。该临界温度被称为“脆性温度”（Brittle Temperature），它是评价材料低温性能的一个重要指标。
从物理化学角度分析，高分子材料在低温下会发生玻璃化转变。当温度降低至玻璃化转变温度（Tg）附近时，高分子链段的运动逐渐被冻结，材料从高弹态转变为玻璃态，表现为硬度增加、韧性下降、脆性增大。BWD-C的工作原理便是在特定的低温环境下，利用标准的冲击装置对试样施加一次冲击载荷，通过观察试样是否发生脆性破坏来确定其脆性温度。
该设备的设计严格遵循GB/T 1682国家标准，同时也兼容HG 2-162-1965及GB/T 5470-2008等相关标准的要求。这种多标准的兼容性使得该设备不仅适用于橡胶行业，同样广泛应用于塑料行业。在GB/T 1682标准中，规定了使用单试样法进行橡胶脆性温度的测定；而在GB/T 5470标准中，则详细规定了塑料冲击脆化温度的测定方法。BWD-C通过灵活配置的试样夹持器，能够满足不同标准对试样数量及夹持方式的要求，既可进行单试样测试，也可进行多试样测试，极大地提升了设备的利用率。
二、核心结构设计与工作原理

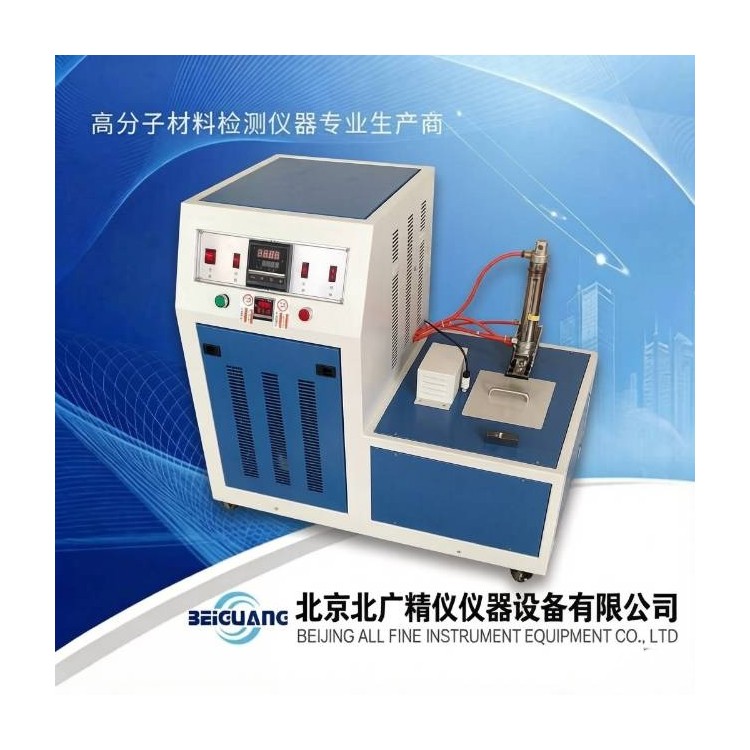

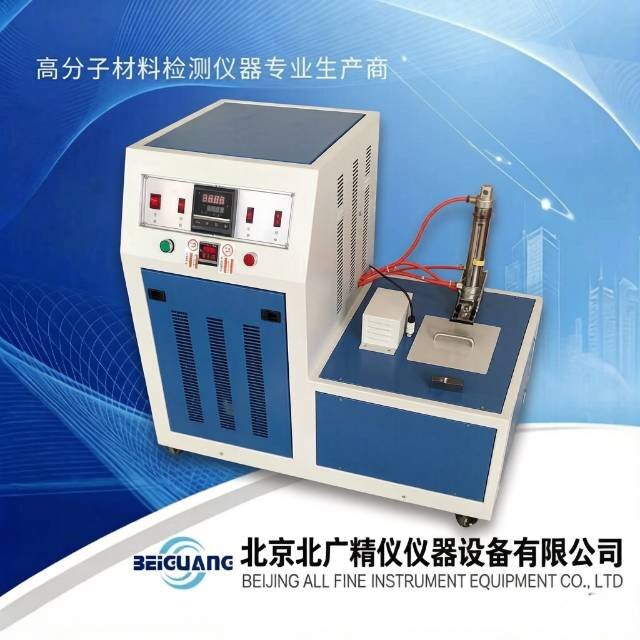

塑料橡胶低温脆性试验机BWD-C的整体结构布局合理，主要由制冷压缩机主机体、加热装置、电子控制箱、冷却槽、冷却介质循环系统、试样夹持装置、冲击装置以及自动报警系统等部分组成。各部分协同工作，共同构建了一个稳定、可控的深冷试验环境。
1. 制冷与恒温系统
制冷系统是设备的核心，负责提供试验所需的低温环境。BWD-C采用了双压缩机复叠式制冷技术。这种技术利用两台压缩机串联工作，通过不同制冷剂的配合，实现从室温到-70℃的深冷降温。启动制冷开关后，压缩机开始工作，制冷系统进入全负荷运转状态。当冷却槽内的温度接近设定温度时，位于槽内的加热装置开始介入工作。这种“冷热平衡”的控制策略是该设备的一大特点：加热装置会根据温控仪表的指令，按比例提供热量，用以抵消制冷系统产生的多余冷量。通过这种负反馈调节机制，系统能够将冷却槽内的温度稳定在设定值，有效避免了单纯制冷导致的温度波动过大的问题，确保了恒温精度。
2. 冷却介质与循环系统
为了实现均匀且高效的换热，设备需要使用冷却介质。通常推荐使用工业乙醇作为冷却介质，也可根据试验需求选用其他不冻液。冷却介质不仅作为传热媒介，还起到绝缘和保护作用。设备配备了8W的搅拌电机，驱动冷却介质在槽内形成强制对流。搅拌的作用是消除槽内因自然对流形成的温度梯度，确保工作区域内各点的温度均匀一致。在试验过程中，保持冷却介质的均匀性对于获得准确的试验数据至关重要。此外，注液量也有严格要求，需保证夹持器下端到液面的距离维持在75±10mm的范围内，以确保试样完全浸没在恒温介质中。
3. 试样夹持装置
试样夹持器是连接试样与试验环境的关键部件。BWD-C设计了两种夹持模式以适应不同材料：针对橡胶类材料，通常采用单试样夹持方式，即一边夹持1个试样，这种方式便于控制试样的拉伸或弯曲状态；针对塑料类材料，则采用多试样夹持方式，一边可夹持5至15个试样，这种批量处理方式显著提高了测试效率。夹持器由升降气缸驱动，能够平稳地将试样浸入冷却介质中，并在试验结束后迅速提起。夹持的松紧度需要适中，过紧会导致试样变形，影响应力分布；过松则可能导致试样在冲击瞬间脱落或移位，造成试验失败。
4. 冲击装置
冲击装置由冲击锤和自锁机构组成，是整个设备中机械精度要求最高的部分。冲击锤的自由落体或弹簧释放动作对试样施加冲击力。根据标准规定，冲击装置的弹簧在压缩状态下，冲击器端部到试样的距离必须严格控制在25±1mm。这一距离的直接决定了冲击能量的大小。弹簧本身也有严格的技术指标：在自由状态下，其直径应为19mm，长度为85mm至90mm；在压缩状态下，长度应为40±1mm，此时负荷应达到108N至118N。这种标准化的弹簧设计保证了每次冲击能量的恒定性和可重复性。自锁机构则确保冲击锤在待击发状态下的稳定性，并在触发瞬间释放，实现半秒钟内的快速冲击。
5. 电控与计时系统
电子控制箱集成了温控仪表、时间计数器、电源开关及各类控制按钮。温控仪表负责接收温度传感器（PT100）的信号，并根据PID算法控制加热器和压缩机的工作状态。时间计数器则用于控制试样的冷冻时间。根据标准，试样需要在低温介质中冷冻3.0±0.5分钟，计时器能够到1秒，确保冷冻时间的规范性。此外，系统还配备了自动报警装置，当温度异常或试验结束时，能够及时提醒操作人员。
三、主要性能参数
本章节所列参数为该设备的核心技术指标，是选型验收及日常校验的依据。请严格按照以下指标对设备进行检查与核对。
控温范围：室温至-70℃（室温≤25℃）
恒温精度：±0.3℃
降温速度：
0℃至-30℃约2.5℃/min
-30℃至-40℃约2.5℃/min
-40℃至-70℃约2.0℃/min
最大外形尺寸：900×500×800mm（长×宽×高）
工作室有效工作空间：280×170×120mm（长×宽×高）
可装试样数量：1
数字计时器：0秒-99分钟，分辨率1秒
搅拌电机：8W
工作电源：220V--240V，50Hz，1.5kW
工作温度：≤25℃
冲击装置的弹簧在压缩状态下，冲击器端部到试样的距离为25±1mm。
冲击弹簧技术要求：
自由状态：直径为19 mm，长度为85 mm~90 mm；
压缩状态：长度为40±1 mm，负荷为108 N~118 N。
四、相关标准解读与试验方法
塑料橡胶低温脆性试验机BWD-C的试验方法主要依据GB/T 1682及GB/T 5470等标准。理解这些标准的内涵对于正确操作设备和解读数据具有重要意义。
1. GB/T 1682《硫化橡胶 低温脆性的测定 单试样法》
该标准适用于测定硫化橡胶在低温下受冲击发生脆性破坏的温度。试验步骤如下：首先，准备好符合尺寸要求的哑铃形或长方形试样。将试样垂直夹持在夹持器上，确保夹持稳固且无变形。向冷井中注入冷却介质（如乙醇），启动制冷和搅拌系统。当温度达到预设值并稳定后，将夹持器浸入介质中，启动计时器。冷冻3分钟后，迅速提起夹持器，触发冲击装置，使冲击锤在半秒钟内冲击试样。取下试样，立即将其沿冲击方向弯曲180°，仔细观察试样是否有裂纹、缺口或断裂现象。如果没有破坏，则降低温度（通常每次降低2℃或5℃），重复上述步骤；如果出现破坏，则提高温度，继续试验。最终，通过逐步逼近法，找到试样破坏与不破坏的临界温度，即为该材料的脆性温度。
2. GB/T 5470《塑料 冲击脆化温度试验方法》
该标准主要用于塑料材料。与橡胶试验类似，但试样形状和夹持方式有所不同。塑料试验通常采用多试样法，即在一组试样中寻找破坏概率达到50%时的温度，称为脆化温度（T50）。试验中，试样被夹持在特定的夹具上，使其处于悬臂梁状态。冲击锤从一定高度落下，冲击试样自由端。通过统计不同温度下试样的破坏数量，利用概率统计方法计算出T50。这种方法比单试样法更能反映材料的统计学特性，因为高分子材料的性能本身就存在一定的离散性。
3. 试验条件的控制
无论采用哪种标准，以下几个试验条件的控制都是至关重要的：
温度控制：试样冷冻期间，冷却介质的温度波动不得超过±1℃。这要求设备的温控系统和搅拌系统必须稳定可靠。
冷冻时间：标准的3分钟冷冻时间是经过大量实验验证的，足以让试样内部温度与介质温度达到平衡。时间过短，试样内部温度不均；时间过长，可能导致材料发生额外的物理变化。
冲击速度：冲击必须在半秒钟内完成。这要求冲击装置的机械结构灵活，无卡滞现象，以保证冲击能量的瞬时释放。
试样状态：试样的制备必须符合标准要求，包括尺寸精度、表面光洁度以及是否有加工缺陷。任何微小的瑕疵都可能成为应力集中点，导致试验结果偏低。
五、详细操作流程与实操指南
为了确保试验结果的准确性和安全性，操作人员必须严格按照标准操作规程进行作业。以下是基于BWD-C设备的标准操作流程：
1. 开机前准备
首先，检查设备外观是否完好，各连接线是否牢固。确认工作环境的温度不超过25℃，以保证制冷效率。检查冷却介质（工业乙醇）的储量，确保其清洁且无杂质。根据试验标准裁剪或制备试样，检查试样尺寸是否符合要求，剔除有明显缺陷的试样。准备好记录表格，用于记录试验温度、试样状态及试验结果。
2. 注入冷却介质
打开冷井上盖，向冷井中缓慢注入工业乙醇。注意观察液面高度，确保夹持器安装到位后，其下端到液面的距离在75±10mm的范围内。注入量不宜过多，以免溢出；也不宜过少，以免试样未被完全浸没。盖好上盖，减少冷量损失。
3. 试样安装
根据试验材料类型选择合适的夹持器。对于橡胶试样，将其垂直夹在单试样夹持器上，注意夹持力度适中，避免试样扭曲变形。对于塑料试样，将其安装在多试样夹持器中，确保试样轴线与冲击方向垂直。安装完毕后，手动检查夹持的牢固性。
4. 设定温度与启动制冷
接通电源，打开控制箱上的总电源开关。此时，温控仪和计时器显示灯亮起。通过温控仪表的按键设定目标试验温度。按下制冷开关，启动压缩机。搅拌电机将自动启动，开始搅动冷却介质。观察温控仪表上的温度显示，等待温度下降至设定值并保持稳定。在降温过程中，可以观察到乙醇液面上会有白雾产生，这是正常的物理现象。
5. 冷冻与冲击
当温度稳定在设定值后，按下夹持器下降按钮，将试样浸入冷却介质中。同时启动时序控制开关（或手动启动秒表）开始计时。在3.0±0.5分钟的冷冻时间内，保持设备稳定运行，避免震动。计时结束后，迅速提起升降夹持器，并立即按下冲击按钮。冲击锤应在半秒钟内完成对试样的冲击动作。
6. 结果判定与记录
冲击完成后，取下试样。对于橡胶试样，立即将其沿冲击方向弯曲成180°，借助光源仔细观察试样表面。如果出现肉眼可见的裂纹、裂口或完全断裂，则判定为“破坏”；如果试样无明显变化，则判定为“未破坏”。对于塑料试样，观察其是否断裂。将判定结果详细记录在表格中，包括试验温度、试样编号及破坏情况。
7. 试验结束与关机
按照标准方法，逐步调整温度进行后续试验，直至找到脆性温度。全部试验结束后，先关闭制冷开关，让压缩机停止工作。等待冷却介质温度回升至接近室温后，关闭搅拌电机和总电源。打开冷井底部的放液阀，将乙醇回收至专用容器中，以备重复使用或妥善处理。清理工作台，用干布擦干设备表面的冷凝水，保持设备清洁干燥。
六、影响试验结果的因素分析
在实际操作中，许多因素可能导致试验结果的偏差。了解这些因素并采取相应措施加以控制，是提高试验准确性的关键。
1. 温度测量的准确性
温度是脆性试验中最关键的变量。如果温度传感器（PT100）的精度不足或位置不当，会导致显示温度与实际试样温度不符。例如，如果传感器靠近加热器，可能会读取到偏高的温度；如果搅拌不充分，槽内可能存在温度梯度。因此，定期校准温度传感器，确保其精度在允许范围内，并保证搅拌系统的正常运行，是获得准确数据的基础。
2. 冷却介质的特性
冷却介质的纯度、粘度及导热性能会影响传热效率。如果乙醇中含有较多水分，在低温下可能会结冰，影响搅拌和传热；如果介质粘度太大，会影响试样的自由冲击。因此，应使用高纯度的工业乙醇，并定期更换老化或被污染的介质。
3. 试样的制备与状态
试样的尺寸精度、表面粗糙度及内部应力状态都会影响脆性温度。例如，试样边缘的微小缺口会导致应力集中，使脆性温度测试结果偏低。因此，试样的制备必须严格按照标准要求进行，使用锋利的刀具进行裁切，避免产生毛刺和裂纹。此外，试样在试验前的状态调节（如在标准环境下放置一定时间）也很重要，以消除加工过程中产生的内应力。
4. 冲击能量的稳定性
冲击弹簧的性能直接关系到冲击能量的大小。如果弹簧发生疲劳变形，导致其自由长度或压缩负荷发生变化，就会改变冲击能量。因此，应定期检查冲击弹簧的尺寸和弹性，必要时进行更换。同时，冲击装置的活动部件应保持灵活，无卡滞现象，以确保冲击能量的完全释放。
5. 操作人员的熟练程度
人为因素是试验误差的重要来源。例如，冷冻时间的控制、冲击动作的时机、试样弯曲观察的手法等，都需要操作人员经过专业培训并积累经验。不同的操作人员之间可能存在手法差异，这会导致试验结果的离散性。因此，建立标准化的作业指导书（SOP），并对操作人员进行统一培训，有助于减少人为误差。
七、设备维护与故障排查
为了延长设备的使用寿命并保证试验的准确性，定期的维护保养和及时的故障排查是必不可少的。
1. 日常维护
每次使用后，应及时清理冷井内的冷却介质，防止杂质沉淀。用干布擦拭设备表面的冷凝水和污渍，特别是电控箱部分，应保持干燥，防止短路。检查夹持器和冲击装置的紧固螺丝是否松动，如有松动应及时拧紧。定期检查电源线和各连接线是否有破损或老化现象。
2. 定期保养
每月检查一次搅拌电机的运转情况，听其是否有异常噪音，触摸电机外壳是否过热。每季度检查一次温度传感器和温控仪表的准确性，可以使用标准温度计进行对比校准。每半年检查一次冲击弹簧的尺寸和弹性，如发现变形或疲劳迹象，应及时更换。每年对制冷系统进行一次全面检查，包括压缩机的运行声音、吸排气压力、以及冷凝器的清洁度。如果冷凝器表面积尘过多，会影响散热效果，导致制冷效率下降。
3. 常见故障及处理
若设备无法启动，首先检查电源插头是否插好，保险丝是否熔断，电源开关是否打开。若温度无法下降，检查压缩机是否工作，制冷系统内是否有制冷剂泄漏，冷凝器是否堵塞。若温度波动过大，检查加热器是否正常工作，搅拌电机是否运转，温度传感器是否接触不良。若冲击装置无动作，检查气缸气压是否正常（出厂前已调好，一般不需调整），电磁阀是否换向，冲击自锁机构是否卡滞。遇到复杂故障时，应及时联系专业维修人员处理，切勿自行拆卸核心部件。
八、安全操作规程与注意事项
由于该设备涉及低温、电气和机械运动，操作时必须严格遵守安全规程。
首先，操作人员应穿戴好个人防护用品，如防冻手套、防护眼镜等，防止低温介质冻伤皮肤或飞溅入眼。在注入或排放冷却介质时，应小心操作，避免溅出。严禁在设备运行时将手伸入冷井或靠近冲击装置，以免发生夹伤或冲击伤害。设备运行时，冷却槽外壁和管道表面可能会有凝露或结霜现象，切勿用手直接触摸，以免冻伤。在试验过程中，绝对不能切断冷却循环，否则会破坏温度场的稳定性，导致试验结果无效甚至损坏设备。此外，设备应放置在通风良好的环境中，远离火源和易燃易爆物品。非专业人员不得擅自打开电控箱，以免发生触电事故。
九、应用领域与行业价值
塑料橡胶低温脆性试验机BWD-C在众多行业中发挥着重要作用，其测试数据是产品质量控制和新材料研发的重要依据。
在汽车行业，该设备用于测试轮胎、密封条、减震橡胶、线束护套等零部件的耐低温性能。通过这些测试，汽车制造商可以确保车辆在严寒地区行驶时，橡胶部件不会因低温变脆而失效，从而保障行车安全。在电子电器行业，用于考核电线电缆、接插件、外壳等材料在低温贮存和使用环境下的适应性，防止因低温脆化导致的短路或断裂。在航空航天领域，用于筛选能够在极端低温环境下保持韧性的特种高分子材料，确保飞行器在万米高空的可靠性。在塑料加工行业，用于优化配方，通过添加增塑剂、弹性体等改性剂来提高塑料的低温韧性。此外，该设备还广泛应用于建筑材料、鞋材、包装材料等行业的质量检验。
随着新材料技术的不断发展，对材料低温性能的要求也越来越高。塑料橡胶低温脆性试验机BWD-C作为一种基础且关键的检测工具，将继续在材料科学进步和工业生产质量控制中扮演不可或缺的角色。通过规范的试验操作和科学的的数据分析，企业和科研机构能够更好地理解和利用高分子材料的低温特性，推动相关产业的技术升级和产品创新。
综上所述，塑料橡胶低温脆性试验机BWD-C集成了机械、制冷、电子及自动控制等多项技术，其稳定运行依赖于规范的操作和精心的维护。只有深入理解其工作原理，严格遵守试验标准，才能充分发挥其效能，获得准确可靠的试验数据，为材料的选择、产品的设计和质量的改进提供有力的技术支撑。
