一、产品概述
塑料薄膜是现代工业领域应用极为广泛的高分子绝缘材料，凭借质轻、绝缘性能优良、耐腐蚀、柔韧性好、加工便捷等诸多优势，被广泛应用于电子封装、电工绝缘、电力设备、新能源、精密仪器、包装防护等多个行业。在各类电气工况使用场景中，塑料薄膜长期处于交变高压电场环境中，其耐击穿电压性能、电气绝缘强度、长效耐压稳定性，直接决定了配套电气设备的运行安全性与使用寿命。若塑料薄膜材料绝缘性能不达标，在高压作用下极易出现绝缘击穿、漏电、沿面放电、局部短路等故障，不仅会造成设备停机损坏，严重时还会引发电气安全事故，造成重大经济损失与安全隐患。因此，针对各类塑料薄膜开展工频击穿电压、击穿强度及耐电压性能检测，是新材料研发、原材料入厂质检、生产工艺优化、成品型式检验不可或缺的核心试验环节。
GB/T1695塑料薄膜耐击穿电压强度试验仪BDJC-100KV是专为各类塑料薄膜绝缘材料研发的高精度高压检测设备，整机严格依据国家检测标准设计制造，核心适配GB/T1695硫化橡胶工频电压击穿强度和耐电压的测定方法，同时兼容GB1408系列固体绝缘材料电气强度试验方法，可全面适配塑料薄膜类柔性绝缘材料的高压绝缘性能检测需求。该设备不仅可完成各类单层、复合、改性塑料薄膜的击穿电压、击穿强度、长效耐压试验，还可拓展应用于绝缘漆、树脂胶、浸渍纤维制品、层压制品、云母制品、陶瓷、玻璃等各类固体绝缘材料检测，搭配专用试验油箱，还可实现绝缘油等液体绝缘介质的介电强度检测，一机多用，适配多元化检测场景。
GB/T1695塑料薄膜耐击穿电压强度试验仪BDJC-100KV设备摒弃传统检测设备老旧的机械调压结构，搭载先进无触点升压元件，实现全程匀速平稳升压，彻底解决传统设备升压不稳、数据波动大、机械磨损故障率高的痛点。整机采用计算机人机交互控制系统，搭配西门子CPU中央处理单元，数据采集精度高、运行稳定性强。设备创新搭载无线蓝牙远程操控功能，最远传输距离可达1000米，彻底摆脱传统数据线传输的安全局限，实现人机分离远距离操作，从根源上提升高压试验的作业安全性。同时配备空气、绝缘油双试验介质模式，可根据塑料薄膜试样特性灵活切换，有效规避薄型薄膜试样空气中易出现的沿面闪络、误击穿问题，精准检测材料本体真实绝缘性能，是塑料薄膜生产企业、第三方检测机构、高校科研院所、电气制造企业的核心检测设备。
二、设备适用标准体系
设备整机设计、生产校准、试验流程完全对标国内外权威检测标准，试验数据精准合规，可直接用于产品质检报告、型式试验、科研数据归档，具备极强的通用性与权威性，适配塑料薄膜行业全品类检测需求。设备兼容的完整标准体系如下：
国内标准包含GB1408-2016固体绝缘材料电气强度试验方法、GB/T1695-2005硫化橡胶工频电压击穿强度和耐电压的测定方法、GB/T3333电缆纸工频击穿电压试验方法、HG/T 3330绝缘漆漆膜击穿强度测定法、GB12656电容器纸工频击穿电压测定法、GB/T 507-2002绝缘油击穿电压测定法、DL429.9-91绝缘油介电强度测定法。国际标准适配ASTM D149美标电压击穿试验方法，可满足出口产品、涉外科研项目的检测标准要求。
针对塑料薄膜检测场景，设备核心遵循GB/T1695与GB1408两大核心标准，严格对标标准中关于试样预处理、试验环境、电极规格、升压速率、击穿判定、数据统计的全部规范。塑料薄膜属于薄型柔性绝缘材料，极易出现表面放电、边缘闪络等假性击穿现象，设备依托标准规范搭配双介质试验模式、电压电流双重判定逻辑，可有效区分试样本体击穿与表面闪络，保障试验数据的真实性与有效性。设备软件内部预置全套标准参数模板，操作人员可直接调用对应塑料薄膜检测标准，自动匹配试验参数，无需人工反复调试，大幅降低人为操作误差，保障试验流程标准化、规范化。
三、设备核心工作原理
塑料薄膜绝缘材料在高压电场作用下，主要存在电击穿、热击穿、局部放电击穿三种失效形式。质地均匀、厚度均匀的常规塑料薄膜，工频高压环境下以电击穿为主；而改性薄膜、复合薄膜、内部含有填料或微小孔隙的薄膜材料，在长时间高压作用下会出现内部热量累积，进而引发热击穿，孔隙位置还会产生局部放电，逐步破坏绝缘结构，导致绝缘失效。
GB/T1695塑料薄膜耐击穿电压强度试验仪BDJC-100KV整体测控流程高度智能化、自动化，设备通过西门子中央处理单元下发控制指令，驱动无触点升压装置平稳抬升电压，经由高压变压器完成电压转换，输出稳定的高压电场，施加在上下标准电极之间，将预处理完成的塑料薄膜试样平整放置于电极中心位置，使试样完全处于均匀高压电场中。随着输出电压持续匀速升高，试样内部电场强度逐步提升，当电场强度超出塑料薄膜材料的绝缘耐受极限时，材料内部会形成贯穿性导电通道，绝缘性能瞬间失效，试验回路漏电流急剧增大。
设备搭载高精度电压传感器与电流传感器，全程同步高速采集回路电压、电流实时数据，依托电压突降、漏电流超限双重判定逻辑，精准识别试样击穿瞬间，即刻切断高压输出，同步记录击穿峰值电压，结合提前录入的试样厚度参数，自动计算出塑料薄膜的击穿强度核心指标。整套判定系统搭载双向电压电流干扰抑制技术，可有效抵消试样击穿瞬间产生的脉冲电磁干扰，杜绝设备失控、通讯端口损坏、数据误判等问题，保障试验全程稳定可靠。
设备支持空气与绝缘油两种试验介质，适配不同类型塑料薄膜检测需求。空气介质操作简便、检测效率高，适用于厚度偏大、表面平整、不易闪络的常规塑料薄膜快速检测；绝缘油介质可完全浸没薄型、超薄型、高柔性塑料薄膜试样，有效隔绝空气、填充试样表面微小孔隙，抑制表面电离与沿面闪络现象，彻底解决空气中假性击穿问题，精准获取薄膜材料本体的真实绝缘性能。
设备支持交流、直流两种试验模式，可通过高压塔内部短路杆完成硬件切换，插入短路杆输出交流高压，取出短路杆搭配高压硅堆可输出直流高压，软件试验模式可同步对应切换，适配塑料薄膜不同工况下的耐压检测需求。同时设备搭载三种核心试验方法，分别为匀速升压击穿试验、梯度升压试验、长效耐压试验，可全方位模拟塑料薄膜的实际使用工况，满足产品质检、工艺优化、新材料研发的多元化试验需求。匀速升压试验用于快速检测材料极限击穿电压；梯度升压试验通过逐级升压、分段保压，模拟长期交变高压工况；耐压试验通过恒定电压长时间保压，考核材料长效绝缘稳定性。
四、整机硬件结构组成

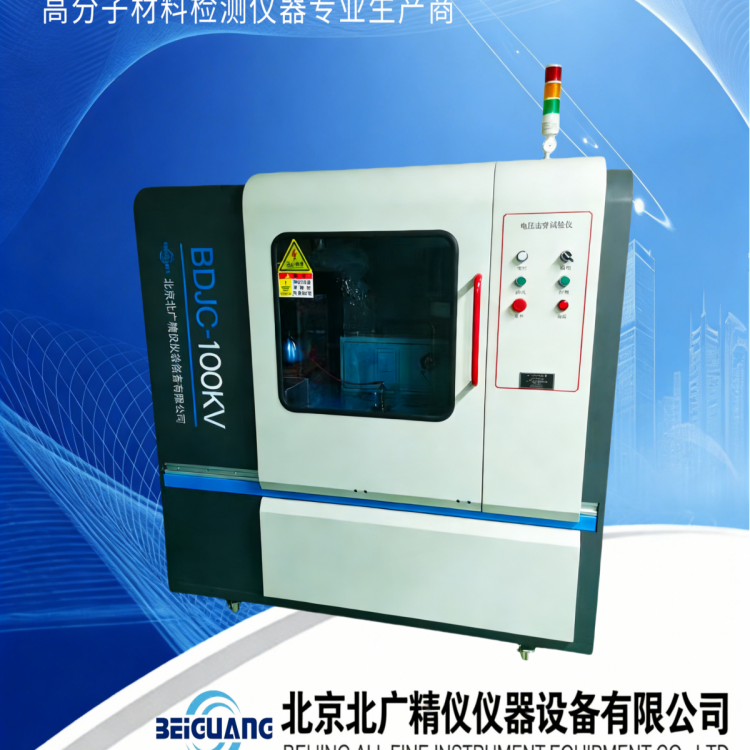

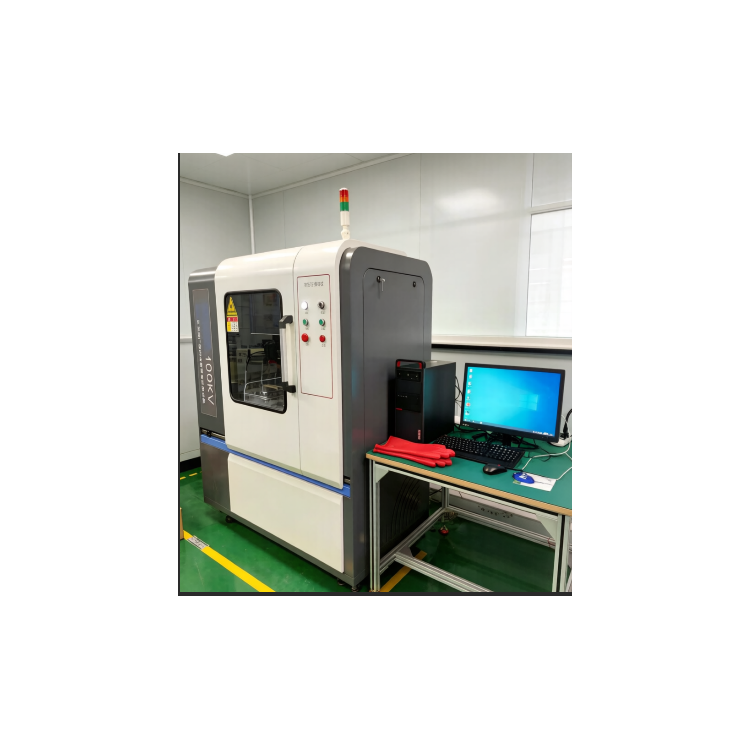

GB/T1695塑料薄膜耐击穿电压强度试验仪BDJC-100KV采用一体化集成柜体设计，结构紧凑、布局合理，将高压发生系统、测控系统、数据采集系统、安全防护系统、放电系统高度集成，高压区域与控制区域物理隔离，有效杜绝电磁干扰，保障设备长期稳定运行。整机核心硬件组成完整齐全，各模块协同工作，保障检测精度与操作安全性，具体硬件配置如下：
1. 试验主机：一体化钣金柜体，集成高压升压单元、高压变压器、密闭试验仓、故障报警指示灯，配备安全联锁仓门，仓门开启状态下高压回路无法启动，从硬件层面杜绝高压安全隐患，适配实验室长期高频次试验场景。
2. 高压发生器：搭载10KVA大容量高压变压器，变压器变比1比1000，可稳定输出0至100KV交直流高压，同时通过变压器0至100V低压端完成信号采集，保障数据采集精准度，完全满足超高耐压塑料薄膜的检测需求。
3. 多规格试验电极组件：标配国标专用电极，包含两只25毫米电极、一只75毫米电极，同时可适配选配6MM电极、球形电极、球板电极、线材电极、管材电极、微型电极、液体电极等多种规格配件。所有电极边缘均做倒圆钝化处理，彻底消除尖端电场畸变问题，可适配不同尺寸、厚度、形态的塑料薄膜试样，保障电极与试样表面均匀贴合，降低试验系统误差。
4. 可拆卸试验油箱：配备专用可拆装油浴装置，用于盛放绝缘油，满足超薄塑料薄膜、柔性薄膜的浸油试验需求，油箱拆装便捷、清洗方便，可快速更换绝缘油，维护简单，适配批量检测作业。
5. 智能控制系统：采用西门子PLC中央处理单元，运算速度快、稳定性强、抗干扰能力优异，搭载232、485、网口多重通讯接口，支持有线、无线蓝牙双模式控制，可快速响应操作指令，实现升压调节、回路通断、试验计时、安全保护、自动放电等全自动化操作。
6. 高精度数据采集系统：集成专用电压传感器、电流传感器，漏电流检测区间覆盖0至150mA，可实现电压、电流信号同步高速采集，数据响应速度快、采集精度高，为试验结果计算提供精准数据支撑。
7. 智能放电系统：试验结束后自动启动放电程序，快速释放电极及高压回路残留电压，消除触电隐患；直流试验场景下，可搭配手动放电杆完成二次放电，双重保障操作安全。
8. 配套测控软件：适配WINDOWS全系列系统，界面简洁直观，可实现参数设置、过程监控、曲线绘制、数据存储、报表导出打印等全流程智能化操作，适配实验室标准化检测与数据溯源需求。
9. 全套辅助配件：包含电极支架、绝缘防护手套、无线控制模块、专用升压调压器、独立控制模块、设备装箱单等全套配件，设备到货即可安装使用，无需额外配套采购。
10. 多重安全防护硬件：内置熔断保护器、漏电保护器、电弧自动卸压装置、独立接地系统、故障报警系统，构建全方位硬件安全防护体系，有效保护设备与操作人员安全。
五、完整设备性能参数
最高输出电压：100KV
变压器容量：10KVA
工作电压：220v±10 的单相交流电压和 50Hz±1的频率
控制方式：西门子PLC
试验方式：交流/直流试验，包含匀速升压、梯度升压、耐压试验三种模式
试验介质：空气、绝缘油双介质，标配方便拆装的油浴装置
升压装置：采用先进的无触点原件匀速升压，淘汰传统机械调压结构
升压速度：0.1kv至5.0kv/s，可自主设定调节
耐压时间：软件设定，最大时长可超10小时
漏电流选择：0至150mA区间可调
通讯控制方式：支持232、485、网口多重有线通讯，同时兼容无线、有线双模式自由切换
击穿判断方式：高电压判断、漏电流判断双重判定
放电方式：试验结束全自动放电
变压器变比：1比1000
信号采集方式：变压器0至100v低压端输出采集信号
耐压环境：支持固体、液体双环境试验，可定制高温环境、高温油试验配置
设备安全保护功能包含跳闸后电压自动回零、超压保护、试验过流保护、试验短路保护、安全试验门保护、软件误操作保护、零电压复位保护、试验漏电保护、独立接地保护、试验结束放电保护、设备故障报警保护、失压保护。设备内置熔断保护器和漏电保护器，设备出现过流、过载故障时可快速熔断保护设备核心部件，配件更换便捷。设备搭载电弧自动卸压功能，搭配双向电压电流判断逻辑，全方位保障设备稳定运行。
六、智能软件系统详细功能
设备配套专用测控软件基于C++最新控制程序开发，运行稳定、计算精准、功能全面，适配WINDOWS全系列操作系统，人机交互界面简洁直观，零基础操作人员可快速上手，完全满足塑料薄膜批量检测、数据归档、报表输出的全流程需求，核心功能如下：
动态曲线显示功能：试验全程实时绘制电压时间曲线、电流时间曲线，操作人员可直观观测塑料薄膜试样在高压升压、保压全过程的状态变化。试样击穿瞬间曲线会出现明显突变，可精准区分试样本体击穿、表面沿面闪络、假性击穿等不同状态，为试验结果判定提供直观数据依据。
数据导出与存储功能：设备支持无限量储存试验数据，数据永久保存不丢失，可按照试验时间、试样编号、试验类型等条件精准检索历史记录。所有试验数据可一键导出为EXCEL格式文件，方便实验室开展数据统计、对比分析、批次质量复盘，适配大批量塑料薄膜试样的检测数据管理需求。
试验报告自定义打印功能：操作人员可自主设置报告名称、检测单位、试样信息等内容，试验完成后可一键生成标准化检测报告并直接打印，报告完整记录试验环境、试验参数、击穿电压、击穿强度、耐压时长等全部核心数据，满足实验室档案归档、质检审核、第三方检测报告输出要求。
多模式试验切换功能：软件可灵活切换交流、直流试验模式，同步匹配硬件短路杆安装状态，同时支持击穿电压试验、耐压试验、梯度升压试验三种试验方法，可根据塑料薄膜的材质特性、使用工况、检测目的自由选择，适配多元化检测需求。
个性化参数设置功能：可灵活录入试样编号、试样厚度、批次信息、试验环境温湿度等基础参数，自主设置升压速度、耐压时长、击穿电流阈值、极限保护电压等核心试验参数。系统可根据录入的薄膜厚度数据，自动换算击穿强度，无需人工计算，彻底规避人工换算误差。
试样与标准适配功能：软件内置全套国标、美标检测标准模板，可一键选择对应塑料薄膜检测标准，系统自动填充标准规定的试验参数，无需人工手动调试。同时支持自定义试样参数设置，适配改性薄膜、复合薄膜、特种薄膜等非标试样检测。
人员权限管理功能：支持多账号密码设置，不同操作人员独立账号登录，操作记录、试验数据一一对应，互不干扰，完整留存操作溯源记录，满足实验室质量管理体系的人员管控要求。
连续试验操作功能：批量检测塑料薄膜试样时，无需反复重启软件、重置设备参数，单次试验结束后可直接启动下一次试验，大幅简化操作流程，提升批量检测工作效率。
智能自检预警功能：设备开机自动完成硬件自检，校验升压系统、采集系统、通讯系统运行状态，设备出现异常故障时自动弹窗预警，提前排查故障，避免无效试验、数据失效等问题。同时支持试验结果自动筛选，可选择性保留有效试验数据，自动剔除闪络、误击穿产生的无效数据，提升数据精准度。
云端数据对接功能：软件支持无线云端协议上传，可第三方编辑调试，搭载OPC UA、Webservice等上位机对接协议，硬件适配TCP/IP、COM、USB、GPRS等多重物理接口，可无缝对接企业信息化管理平台、实验室数据管理系统，实现试验数据集中汇总、远程管理，同时支持设备远程维护报警，大幅降低设备运维成本。
七、塑料薄膜标准化试验操作流程
7.1 试验前期准备工作
试样预处理是保障塑料薄膜试验数据精准的核心前提，需严格按照GB/T1695及GB1408标准执行取样与状态调节。选取无破损、无褶皱、无油污、无杂质、无气泡的完整塑料薄膜试样，试样尺寸需大于电极覆盖范围，避免电极贴近试样边缘引发沿面放电。将裁切完成的试样放置在标准温湿度环境下静置调节，消除环境温湿度、存放时间对薄膜绝缘性能的影响。使用高精度量具多点测量试样厚度，取多点平均值录入软件系统，厚度数据的精准度直接决定击穿强度计算结果的准确性。若试样需要开展老化、受潮等预处理试验，需严格按照工艺标准执行，预处理完成后及时开展试验，避免试样二次受潮、污染。
设备与环境检查：试验场地需远离大功率电气设备、强电磁干扰源，保持场地干燥通风。设备必须可靠接地，检查接地线连接牢固无松动。若开展浸油试验，提前检查试验油箱，确保绝缘油洁净、无水分、无杂质、无气泡。接通220V标准工作电源，开启设备总开关，充分预热设备，使控制系统、采集系统进入稳定工作状态。打开测控软件完成账号登录，根据试验需求完成交直流硬件切换，确保软件试验模式与硬件配置一致。检查蓝牙通讯状态，按需切换有线或无线控制模式，清洁电极表面，确保电极无氧化、无污渍、无烧蚀，上下电极保持同轴对中。空气湿度过高时，做好安全防护，保持安全操作距离。
7.2 试验参数配置
登录软件参数设置界面，准确录入试样编号、批次、薄膜厚度、试验温湿度等基础信息，结合塑料薄膜实际使用工况选择交流或直流试验模式，根据检测需求选择击穿试验、耐压试验、梯度升压试验。严格按照国标标准设定升压速度、耐压时长、击穿电流阈值、极限保护电压，避免设备超量程运行。根据试验需求选择空气或绝缘油试验介质，空气试验直接将试样放置于电极中心，浸油试验需将薄膜试样完全浸没在绝缘油中，充分排出试样周边气泡，避免气泡干扰试验结果。所有参数核对无误后保存设置，完成试验参数配置。
7.3 装样与安全确认
将预处理完成的塑料薄膜试样平整放置在下电极中心位置，缓慢微调上电极高度，保证电极与薄膜试样表面均匀贴合，避免过度挤压导致薄膜形变破损。针对异形、超薄薄膜试样，更换适配规格的专用电极，保障试验贴合度。装样完成后完全关闭试验仓门，确认仓门锁闭到位，设备安全联锁功能生效，杜绝带压开门隐患。操作人员撤离高压试验区域，选用无线蓝牙模式时，可在千米安全距离外待命，全程保障人身安全。
7.4 试验启动与过程监控
点击软件启动按钮，设备自动进入智能化升压流程，全程匀速平稳升压，软件界面实时同步显示实时电压、漏电流数据，动态绘制试验曲线。操作人员可通过试验仓观察窗直观查看薄膜试样状态，同步监控软件数据变化。当试样发生绝缘击穿，设备依托电压电流双重判据快速识别击穿状态，瞬间切断高压输出，电压自动归零，自动放电系统启动释放残留电压，软件自动保存本次击穿电压、击穿强度等核心试验数据。若开展耐压试验，设备升压至设定电压后自动计时，保压时长达标且试样未击穿，判定试样耐压性能合格。试验过程中出现异响、冒烟、异常放电等情况，可立即点击停止按钮或按下设备急停开关，终止试验排查故障。
7.5 试验收尾与试样整理
单次试验结束后，确认设备自动放电完成，直流试验需额外使用手动放电杆二次放电，确保高压回路无残留电压。浸油试验需等待油液气泡完全消散后，再开启仓门取出试样，观察试样击穿位置与失效形态，区分本体贯穿击穿与表面闪络，记录试样失效状态。清理电极表面残留油污、杂质，更换新的薄膜试样，重复装样试验流程。同一批次试样需完成多组平行试验，按照标准剔除异常数据，计算试验平均值，保障批次检测数据的准确性与代表性。
7.6 数据核对与报告归档
批次试验全部完成后，调取设备历史试验记录，逐一核对试验参数、环境条件、试样信息与检测结果，筛选保留有效试验数据，剔除假性击穿、设备异常导致的无效数据。将有效数据导出归档，或直接在软件内编辑、打印标准化检测报告，完成纸质报告与电子数据双重归档。全部工作结束后，依次关闭软件、设备电源，清洁电极、试验油箱及设备柜体，做好设备防尘防护，完成整场试验作业。
八、设备核心技术优势
1. 固液双用适配性广，针对性解决薄膜检测痛点：设备同时支持固体薄膜空气试验与浸油介质试验，完美解决超薄、柔性塑料薄膜在检测过程中易出现的沿面闪络、假性击穿问题，精准还原材料本体绝缘性能。搭配多规格可更换电极，可适配普通薄膜、改性薄膜、复合薄膜、微型薄膜试样等全品类塑料薄膜检测，一机覆盖多品类检测需求，性价比极高。
2. 双重击穿判定技术，检测精度高、重复性好：区别于传统设备单一电压判定模式，本设备采用电压突降、漏电流超限双向判定逻辑，搭配双向电压电流干扰抑制技术，可彻底规避击穿瞬间电磁干扰引发的数据误判。搭载西门子PLC智能控制核心，升压全程平稳可控，数据采集精度高，同批次薄膜试样检测数据离散度极小，试验重复性、稳定性远超行业标准。
3. 千米无线蓝牙操控，安全性行业领先：设备搭载独家无线蓝牙传输系统，最大传输距离可达1000米，彻底摒弃传统高压试验数据线近距离操作的安全隐患，实现人机分离远距离操控。有线、无线双模式可自由切换，适配实验室不同场地工况，从操作模式上全方位保障试验人员人身安全，是高压绝缘检测设备的安全升级款产品。
4. 无触点升压结构，故障率低、运维成本低：设备淘汰传统机械调压结构，采用先进无触点升压元件，无机械磨损、无卡顿、无升压不稳问题，设备运行故障率大幅降低，可适配实验室高频次、大批量薄膜试样检测作业，长期使用无需频繁更换升压配件，有效降低后期运维成本。
5. 全方位多重安全防护，运行稳定可靠：设备搭载十余项安全防护功能，构建软硬件双重防护体系。仓门联锁保护、超压过流短路保护、漏电保护、自动放电、电压回零、故障报警、失压保护等多重防护联动工作，设备异常瞬间自动断电、泄压、报警，既保护操作人员人身安全，又可避免高压过载、短路对设备核心部件造成损坏，设备运行安全性、稳定性大幅提升。
6. 智能化数据管理，满足质量体系溯源要求：配套软件具备无限数据存储、精准检索、批量导出、报告一键生成功能，每一组试验数据均可完整关联试样信息、试验参数、环境条件，可完整复现试验全过程，完全满足ISO质量体系、第三方检测机构、企业质检部门的数据溯源与归档要求。同时支持云端数据对接与远程设备运维，适配现代化实验室智能化管理需求。
7. 标准适配全面，通用性极强：设备兼容国标、美标多项绝缘材料检测标准，不仅专注塑料薄膜检测，还可覆盖橡胶、绝缘漆、树脂、陶瓷、绝缘油等多品类绝缘材料检测，功能全面、通用性强，可满足企业质检、科研研发、高校教学、第三方检测的多元化使用需求。
九、主要应用领域
1. 塑料薄膜制造行业：各类绝缘塑料薄膜、改性功能薄膜、复合绝缘薄膜生产企业，可用于原材料入厂检验、生产过程工艺监控、成品出厂型式检测。通过击穿电压、电气强度、长效耐压试验，筛选不合格产品，优化薄膜改性配方与生产工艺，保障成品薄膜绝缘性能达标，适配电子、电工、电力行业供货标准。
2. 电工电气制造行业：电气设备、电力器材、电子元器件生产企业，用于检测设备配套绝缘薄膜、封装薄膜、防护薄膜的绝缘性能，验证薄膜在高压工况下的稳定性，避免因薄膜绝缘失效导致设备漏电、短路、故障损坏，保障电气设备运行安全。
3. 新能源行业：动力电池、储能设备、光伏组件生产企业，用于检测设备内部绝缘薄膜、隔离薄膜的耐高压性能，严苛把控核心配件绝缘品质，提升新能源设备的安全性与使用寿命，适配新能源行业高标准质检需求。
4. 第三方检测机构：专业质检、计量、检测实验室，可承接各类塑料薄膜绝缘性能委托检测业务，设备标准适配齐全、数据精准合规，出具的试验数据与检测报告具备权威性，可用于产品认证、质量审核、市场抽检等场景。
5. 高校与科研院所：材料工程、电气工程、高分子材料专业实验室，可用于教学试验、新材料研发、工艺迭代研究。针对新型改性塑料薄膜、复合绝缘薄膜开展高压击穿、耐压特性试验，对比不同配方、工艺、工况下的材料绝缘性能，为新材料研发提供精准试验数据支撑。
6. 通用绝缘材料检测领域：可广泛应用于绝缘漆、树脂、云母制品、层压板材、陶瓷、玻璃、绝缘油等各类固液体绝缘材料的电气强度检测，一机多用，极大丰富实验室检测能力。
