在电气绝缘材料的质量评价体系中，耐漏电起痕与耐电蚀损性能是反映材料在严酷环境条件下使用寿命和安全裕度的重要项目。耐漏电起痕耐电蚀损性能测试仪BLD-6000V 是一款面向固体绝缘材料、电工电子产品、家用电器及其配套材料而设计的试验设备，能够在实验室条件下模拟工频电场与液体污染物联合作用的环境，通过对试样施加高压并连续滴加污染液，观察和记录试样表面电痕化通道的形成过程以及材料蚀损程度，从而对被测材料的耐电痕化和耐电蚀损等级作出评价。
一、设备用途与适用对象
耐漏电起痕耐电蚀损性能测试仪BLD-6000V 适用于对电工电子产品、家用电器及其材料进行耐电痕化和蚀损的试验。设备模拟在工频（48Hz-62Hz）下，用液体污染物和斜面试样，通过耐电痕化和蚀损的测量评定在严酷环境条件下使用的电气绝缘材料的耐电痕化和蚀损等级。
该设备依据 GB/T6553-2003 及 IEC60587:1984《评定在严酷环境条件下使用的电气绝缘材料耐电痕化和蚀损的试验方法》中所规定的有关条款设计制造。
从适用对象来看，BLD-6000V 可服务于以下几类材料的检测需求：
固体电气绝缘材料，包括层压木板、层压纸板、酚醛模塑料、环氧模塑料、不饱和聚酯团状模塑料（BMC）、片状模塑料（SMC）等；
电工电子产品外壳及结构件所用工程塑料，如 PC、PA、PBT、ABS 等；
家用电器内部绝缘材料及电气连接件；
电线电缆行业所用绝缘护套材料，参照 GB/T3048.7 等相关标准开展耐电痕试验；
硅橡胶、乙丙橡胶等弹性体绝缘材料在严酷环境下的耐电痕化和蚀损评估；
复合材料、陶瓷材料、玻璃纤维增强塑料等新型绝缘介质的对比试验。
通过在同一台设备上完成多组试样的并行测试，检测人员可以在较短时间内获取材料在给定电压、给定污染液流速条件下的失效时间或耐受能力，为材料选型、配方改进、工艺验证提供数据支撑。
二、试验原理与标准依据
2.1 漏电起痕与电蚀损的物理本质
漏电起痕（tracking）是指绝缘材料表面在电场和导电污染物的联合作用下，逐步形成导电碳化通道的过程。当电气设备在潮湿、多尘或污染严重的环境中运行时，绝缘材料表面会吸附水分和污染物，形成具有一定导电能力的液膜。在电场作用下，液膜内的电流密度局部增大，产生焦耳热，使水分不断蒸发、污染物持续浓缩，进而引发局部放电和电弧。反复的放电作用使材料表面发生分解，生成碳化物沉积，最终形成贯通两极的导电通道，导致绝缘失效。
电蚀损（erosion）则是绝缘材料在电弧、电流热效应作用下，发生物理烧蚀、熔融、汽化等现象，造成材料表面出现凹坑、缺口等体积损失。蚀损会降低绝缘距离，改变电场分布，进一步加剧电痕化的发展。
2.2 GB/T6553-2003 标准框架
GB/T6553-2003 等同采用 IEC60587:1984，标准名称为《评定在严酷环境条件下使用的电气绝缘材料耐电痕化和蚀损的试验方法》。该标准规定了在工频（48Hz-62Hz）下，用液体污染物和斜面试样，通过耐电痕化和蚀损的测量评定在严酷环境条件下使用的电气绝缘材料的两种试验方法：
方法 1：恒定电痕化电压法
对试样施加选定的恒定电压（标准推荐优先采用 2.5kV、3.5kV 或 4.5kV，也可在 1.0kV-6.0kV 范围内协商选取），同时按选定流速连续滴加污染液，试验持续至发生失效或达到规定时间（通常为 6 小时）。若在 6 小时内试样未出现电流超限失效且电痕未达标记线，则判定该材料在此电压及污染条件下通过耐电痕化试验。
方法 2：逐级电痕化电压法
从某一起始电压开始，每保持 1 小时后将电压升高 250V，逐级递增直至试样发生失效。记录材料能耐受的最高一级电压作为该试样的耐电痕化性能表征值。此法多用于材料分级或研究电痕化敏感电压区间。
2.3 失效判定准则
GB/T6553-2003 规定了两种判断标准确定试验终点：
判断标准 A（电流法）
当高压回路中通过试样的电流超过 60mA 时达到了终点，此时过电流装置切断电源。BLD-6000V 的整机设计与此判定准则相呼应：当试验回路中短路电流达到或超过 1A 持续 2S 后，继电器动作，切断电压，报警指示试品不合格；同时在触摸屏界面中设有报警电流显示与实时电流显示，便于操作人员监控。
判断标准 B（电痕长度法）
当电痕达到离下电极 25mm 处的试样表面的标记时达到终点。此法需操作人员目视观察并手动终止试验。
2.4 污染液的技术要求
依据标准规定，污染液由氯化铵、异辛基苯氧基聚乙氧基乙醇、非离子型湿润剂配以蒸馏水或去离子水混合物配制而成。其中氯化铵的质量浓度为 0.1%，污染液在（23±1）℃时的电阻率应为（3.95±0.05）Ω·m。
BLD-6000V 随机配备氯化钠一瓶、滤纸一包、水箱一个、蠕动泵一台，便于用户按标准配制污染液并开展试验。需要特别注意的是，溶液必须使用蒸馏水或去离子水配制，且尽可能现配现用，最长存放周期不超过四星期。
三、设备系统构成

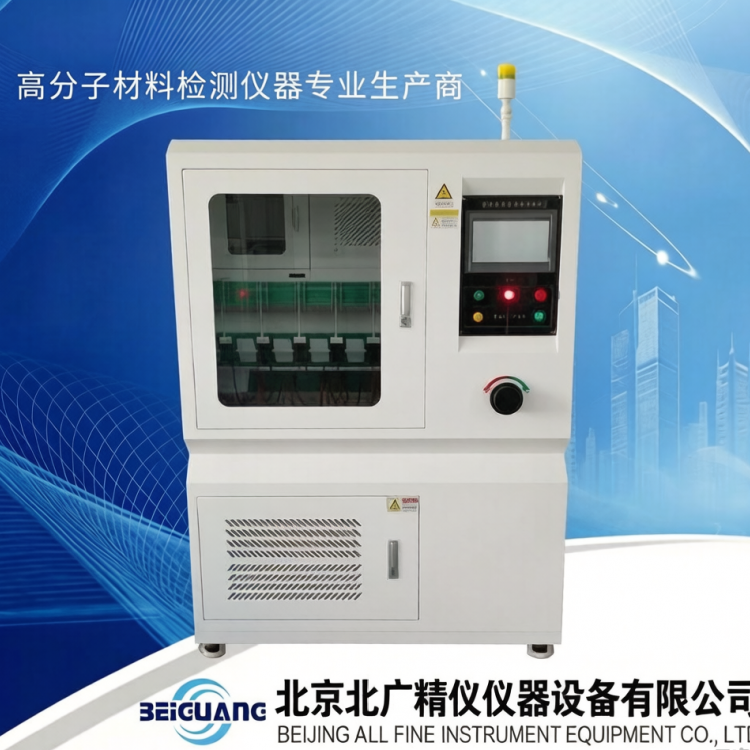

BLD-6000V 采用整体结构形式，由高压电源系统、电极系统、滴液系统、控制系统、箱体结构等部分组成，各系统协同工作以实现标准要求的试验条件。
3.1 高压电源系统

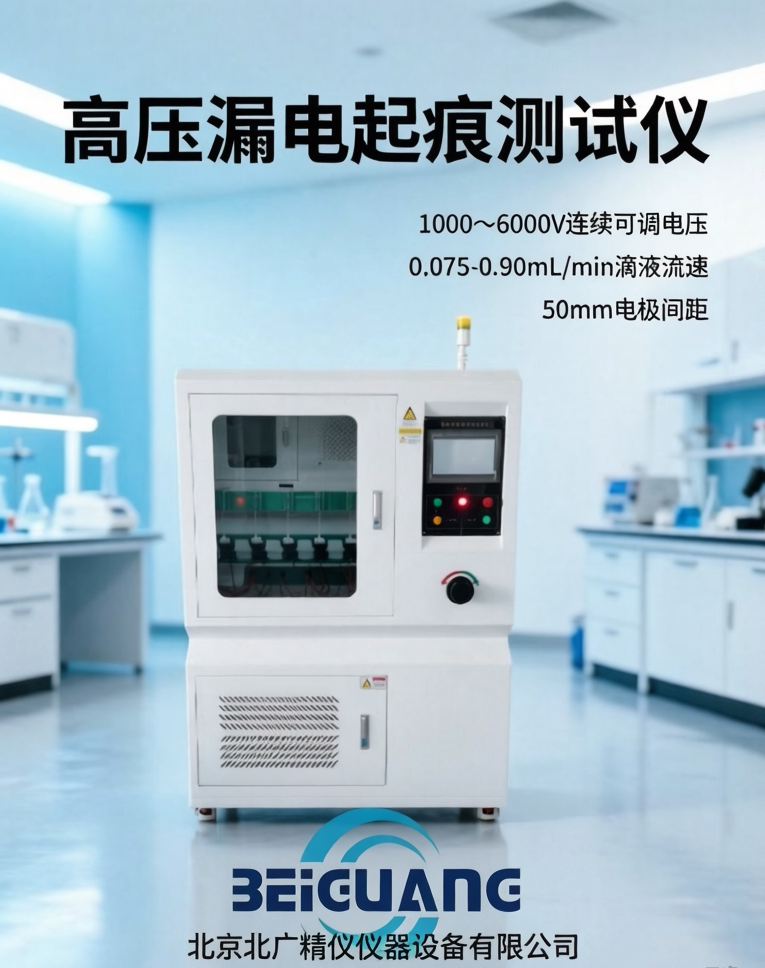

设备提供 1000~6000V 连续可调的输出电压，交直流电压精度为 1%。电源部分为 AC 220V / 50Hz / 25A 供电，通过调压器与试验变压器配合，输出所需的高电压。当试验中高压回路电流达到或超过 60mA 持续 2S 后，继电器动作，切断电流，蜂鸣器报警指示试品不合格。
3.2 电极系统
电极规格为厚度 0.5mm，其它尺寸按照 GB/T6553-2003 标准要求制作，上、下电极之间的间距为 50±0.5mm。随机配备不锈钢电极两对，满足标准对电极材质和几何尺寸的严格要求。电极固定支架采用上下电极分开式结构，配合高绝缘、高强度的复合材料，确保电极定位准确且绝缘可靠。
3.3 滴液装置
滴液装置高度可调，污染液流速 0.075、0.15、0.30、0.60、0.90 mL/min 五档可调，采用精密蠕动泵驱动。这样的流速设置与 GB/T6553-2003 标准中表 1 推荐的流速值完全对应，能够覆盖方法 1 恒定电痕化电压法下不同电压等级所对应的污染液流量要求。
滴液装置前端配有手动排液功能，用于在试验开始前先排空蠕动泵滴液管里的空气，确保液滴能稳定滴落到滤纸上。
3.4 滤纸与试样夹持
滤纸尺寸按标准要求制作，滤纸厚度为 0.15~0.17mm。装机时上下两电极都须装有 8 张滤纸，滤纸装于样电极之间，用以引导污染液沿试样斜面均匀流下。
试样装于两电极之间，试样制备需按照 GB/T6553-2003 标准规定的尺寸和表面处理方法执行。
3.5 控制系统与触摸屏
设备配备触摸屏作为人机交互界面，主要功能包括：
总电源启动：控制试验总电源
蠕动泵电源：控制滴液蠕动泵总电源
直流试验 DC / 交流试验 AC：切换进入相应的试验界面
用户登录与用户管理：分级权限管理
开始试验 / 结束试验：控制试验启停
高压原点：高压原点指示
报警画面：查看报警信息
泵运行：启动滴液蠕动泵
时间清零：试验时间归零
参数设置：进入参数设置界面，可设置污染物流速、报警延时时间、试验总时间
当前流量 / 当前电压 / 实时电流 / 报警电流：各项参数的实时数显
手动排液：试验前排空蠕动泵滴液管里的空气
A/B/C/D/E 电极短路：进入相应工位的模拟短路
报警复位：报警后恢复
试验时间可在 0~9999min 范围内设置，满足不同试验方法对持续时间的要求。
3.6 箱体结构
箱体内容积带玻璃观察门，便于试验过程中观察试样状态。箱体材料为铁板喷涂，兼顾结构强度与耐腐蚀性能。随机配备排烟管一根，用于试验后排出箱体内的废气。
四、性能参数
以下是 BLD-6000V 耐漏电起痕耐电蚀损性能测试仪的核心性能参数，依据设备原说明书与技术文档整理，作为设备选型和技术验收的依据：
箱体内容积：带玻璃观察门
电气规格：1000~6000V（交直流电压精度：1%）连续可调，当试验回路中，短路电流达到或超过 1A 持续 2S 后，继电器动作，切断电压，报警指示试品不合格
电极规格：厚度为 0.5mm，其它尺寸按照标准要求制作，上、下电极之间的间距为 50±0.5mm
滴液装置：滴液装置高度可调，污染液流速 0.075、0.15、0.30、0.60、0.90 mL/min 可调
试验时间：0~9999min 可设置
滤纸尺寸：按标准要求制做，滤纸厚度为 0.15~0.17mm
箱体材料：铁板喷涂
电源：AC 220V / 50Hz / 25A
此外，结合设备技术文档与同类标准机型的技术配置，BLD-6000V 在系统层面还具备以下技术特征：
试验组数：五组，支持多试样并行测试
试验电压范围：100V-6000V 无级可调
电压稳定度：±1%
调压器：输出 0~250V 可调，容量 5KVA
试验变压器：容量 5KVA，最高输出电压 AC6000V（或 DC6000V 可选）
输出电压：交流 / 直流（可切换）
高精度稳压器：输出 AC220V，功率 6000W，精度 ±1%
起痕判断：依标准 GB/T6553-2003/4.1.2 规定，在试样上施加电压（2.5kV、3.5kV 和 4.5kV），并以一定流速滴污染液，在 60mA 以下的电流持续 6H 不过流即为通过
滴液装置：高精密滴液装置，滴液装置高度可调，采用雷弗精密蠕动泵，工作转速 0.1~50 转/分钟，流量精度误差 <0.5%
试验溶液：氯化铵、异辛基苯氧基聚乙氧基乙醇、非离子型湿润剂配以蒸馏水或去离子水混合物，污染液在（23±1）℃时的电阻率应为（3.95±0.05）Ω·m
机箱：采用 SUS304 不锈钢（拉丝面）
污液槽：采用 316 不锈钢，加装密闭装置
工作室体积：900L×650W×950H（mm），容积为 0.56m³
仪器外形尺寸：1300L×700W×1800H（mm）
五、污染液配制与滤纸准备
5.1 污染液配制流程
取适量蒸馏水或去离子水，置于洁净容器中
按 0.1% 的质量浓度称取氯化铵（NH₄Cl），加入水中搅拌至完全溶解
按标准规定添加异辛基苯氧基聚乙氧基乙醇等非离子型湿润剂
将配制好的污染液置于（23±1）℃环境中，使用电导率仪测量其电阻率，确认在（3.95±0.05）Ω·m 范围内
将检验合格的污染液倒入储液箱中
溶液尽可能现配现用，最长存放周期不超过四星期
5.2 滤纸准备
按 GB/T6553-2003 标准要求的尺寸制作滤纸，滤纸厚度为 0.15~0.17mm。装机时上下两电极都须装有 8 张滤纸，滤纸装于样电极之间。滤纸的作用是引导污染液沿试样表面均匀流动，确保液流条件符合标准要求。
六、试验操作步骤
6.1 安装调试
开箱后，先去掉箱内防震泡沫和胶带、绑扎带等，试验箱水平放置
根据标准要求制作标准样块，将样品装于两电极之间
根据标准要求制作标准滤纸，并将滤纸装于样电极之间，上下两电极都须装有 8 张滤纸
配置溶液，必须使用蒸馏水或去离子水，浓度为 0.1% 氯化铵（NH₄Cl），并将溶液倒于储液箱中。溶液尽可能现配现用，最长存放周期不超过四星期
滴液管调正，使滴液能正常滴到过滤纸上
6.2 试验操作
将电源线与 AC220V 电源接通
先点击运行界面中的"手动排液"进行滴液调节，不施加电压，持续 2 分钟左右，确保液滴在两电极间的样品表面上稳定地流下，然后关闭"手动排液"
根据试验要求，选择试验电压，设置好滴液的流速，报警延时时间和试验总时间
试验箱门关紧，按下所选档位按钮，调节调压器旋钮达到试验所需电压值
电压值调节好之后，先按下"泵运行"按钮，然后按下"试验开始"，试验开始后，样品在试验期间如电流大于 60mA，连续时间超过 2S，继电器动作自动切断电源并指示不合格。如出现试品起火燃烧也应人工终止试验（按"急停"按钮或切断电源）
试验结束后，按下"排风扇"按钮，将箱体内的废气排出
关闭电源开关
七、设备维护与注意事项
7.1 安全注意事项
试验箱应接好地防止漏电伤人
调试或装夹样品时，一定要断开电极的电源
试验结束后，如果长时间不做试验，请清空储液箱的溶液，用蒸馏水进行清洗，同时用蒸馏水清洗蠕动泵管道，防止溶液长时间放置造成储液箱和蠕动泵管道的腐蚀
7.2 日常维护
每次试验完成或长期不用情况下，请把试验烧杯中的试验溶液清理掉，并排除出试管内溶液（按住"调试"键即可排液），排出后注入清水清洗 2 次以上
定期检查和紧固电极连接部位，确保接触可靠
定期检查蠕动泵管路的磨损情况，必要时更换
保持箱体内部清洁，防止污染液残留腐蚀箱体
试验箱门上的玻璃观察窗应保持清洁，确保试验过程可视
7.3 校准与计量
为保证试验数据的准确性，建议定期对以下项目进行校准：
输出电压精度（±1%）
滴液流速精度（<0.5%）
电极间距（50±0.5mm）
报警电流动作值（60mA 持续 2S）
试验时间计时精度
八、典型应用场景
8.1 材料研发与配方筛选
在新材料研发过程中，研究人员可以利用 BLD-6000V 对不同配方、不同工艺条件下制备的绝缘材料进行耐电痕化和耐电蚀损对比试验。通过恒定电痕化电压法获取材料在 2.5kV、3.5kV、4.5kV 等电压下的耐受时间，或通过逐级电痕化电压法获取材料能耐受的最高电压等级，为配方优化提供定量依据。
8.2 电线电缆行业
参照 GB/T3048.7-2007《电线电缆电性能试验方法 第 07 部分：耐电痕试验》，电线电缆用绝缘护套材料需要进行耐电痕试验。BLD-6000V 的五组并行测试能力，使得电缆生产企业可以在同一试验条件下对多个批次的绝缘材料进行对比验证，提升进料检验效率。
8.3 家用电器与电工电子产品
家用电器和电工电子产品在长期运行过程中，其内部结构件和绝缘材料会面临潮湿、污染等严酷环境。通过 BLD-6000V 模拟这些环境条件，可以评估产品所用材料的耐漏电起痕性能，为产品安全设计提供数据支持。
8.4 第三方检测与认证
具备资质的检测机构可以使用 BLD-6000V 开展 GB/T6553-2003 标准下的耐电痕化和蚀损试验，出具检测报告，为材料生产企业和终端产品制造商提供第三方验证服务。
8.5 硅橡胶等弹性体材料
硅橡胶在绝缘子、避雷器、电缆附件等领域有着大量应用。这类材料在户外严酷环境下的耐电痕化和蚀损性能直接关系到电力设备的运行安全。BLD-6000V 能够提供标准要求的 4.5kV 直流电压和（0.2±0.05）mL/min 的污液流量，满足相关行业标准对硅橡胶耐电痕试验的要求。
九、与同类试验方法的区别
在绝缘材料耐漏电起痕性能评价领域，除了 GB/T6553-2003 规定的高压漏电起痕试验方法外，还有 GB/T4207（等同采用 IEC60112）规定的相比电痕化指数（CTI）和耐电痕化指数（PTI）测试方法。两者的主要区别在于：
电压等级不同：GB/T6553 的试验电压范围为 100V-6000V，而 GB/T4207 的试验电压通常不超过 600V
污染液流速不同：GB/T6553 规定的污染液流速范围较宽（0.075-0.90 mL/min），GB/T4207 则采用 30 秒/滴或 60 秒/滴的滴定方式
判定准则不同：GB/T6553 以 60mA 电流持续 2S 作为失效判据，或以电痕延伸至标记线作为终点；GB/T4207 则以 50 滴或 100 滴内是否发生失效来测定 CTI/PTI 值
适用对象不同：GB/T6553 主要针对严酷环境条件下使用的电气绝缘材料，GB/T4207 则侧重于一般固体绝缘材料在潮湿条件下的耐电痕化指数测定
BLD-6000V 的设计严格遵循 GB/T6553-2003 及 IEC60587:1984 的要求，其 1000~6000V 的电压输出范围和五档可调的污染液流速，使其专注于高压、严酷环境下的耐电痕化和蚀损评价。
十、标准更新与版本说明
需要向使用者说明的是，GB/T6553-2003 已被 GB/T6553-2014《严酷环境条件下使用的电气绝缘材料 评定耐电痕化和蚀损的试验方法》所替代，后者于 2014 年 10 月 28 日起实施。新版本在标准名称、技术细节等方面进行了修订和完善，但 BLD-6000V 依据 GB/T6553-2003 及 IEC60587:1984 设计制造，其技术参数和试验功能完全覆盖标准核心要求，能够适应标准更新后的试验需求。用户在实际使用中可根据需要参照最新版本标准的具体条款执行。
十一、设备选型参考要点
用户在选型耐漏电起痕耐电蚀损试验设备时，建议关注以下要点：
电压范围与精度：设备应提供 100V-6000V 以上的连续可调电压，电压稳定度达到 ±1%
滴液系统精度：蠕动泵流量精度误差应小于 0.5%，流速档位应覆盖标准推荐的 0.075、0.15、0.30、0.60、0.90 mL/min
电极系统合规性：电极厚度 0.5mm，上下电极间距 50±0.5mm，材质应满足标准规定
多工位并行能力：五组独立测试工位可大幅提升检测效率
安全保护机制：过流保护、门禁联锁、排风系统等安全措施应齐备
控制与数据管理：PLC + 触摸屏的控制方式，配合数据自动存储与报告生成功能
箱体材质与容积：工作室容积应满足试样安装与观察需求，箱体材质应具备耐腐蚀性能
BLD-6000V 在上述各项指标上均符合或优于标准要求，能够为检测机构和生产企业提供可靠的试验平台。
十二、试验数据处理与结果评价
12.1 恒定电痕化电压法的数据处理
在方法 1 下，记录每个试样在给定电压下的失效时间（若未发生失效则记录至 6 小时试验结束）。对于一组 5 个试样：
若 5 个试样在 6 小时内均未发生失效，则判定该材料在此电压下通过耐电痕化试验
若部分试样发生失效，则记录失效试样的比例和失效时间，作为材料性能评价的参考
12.2 逐级电痕化电压法的数据处理
在方法 2 下，记录每个试样耐受的最高一级电压值。取一组试样的试验结果，可计算材料耐电痕化性能的特征值，用于材料分级。
12.3 蚀损深度的测量
试验结束后，可对试样表面的蚀损凹坑深度进行测量。参照相关行业标准，电蚀损深度通常要求不大于 2.5mm。这一指标与电痕化失效共同构成材料耐严酷环境性能的综合评价。
12.4 试验报告应包含的内容
试样描述（材料类型、配方、厚度、表面处理方式）
试验方法（方法 1 或方法 2）
施加电压值
污染液流速与电阻率
各试样的失效时间或耐受电压
蚀损深度测量结果
试验环境参数（温度、湿度）
试验日期与操作人
十三、常见问题与处理
问题 1：滴液不稳定，液滴大小不均
处理方法：检查蠕动泵管道是否排空，可通过"手动排液"功能持续 2 分钟左右排空气；检查污染液是否充足；确认滴液无堵塞。
问题 2：试验未达到 6 小时即误报警
处理方法：检查报警延时时间设置是否合理；检查电极间距是否符合 50±0.5mm 要求；检查试样表面是否有异物导致局部放电。
问题 3：污染液电阻率超出（3.95±0.05）Ω·m 范围
处理方法：重新配制污染液，确保氯化铵纯度与分析纯等级相符；使用合格的蒸馏水或去离子水；控制配制环境温度在（23±1）℃。
问题 4：五组工位中某一组数据异常
处理方法：检查该工位电极连接是否可靠；检查该工位滤纸安装是否正确；检查该工位滴液管路是否通畅。
问题 5：长时间试验后箱体内部出现腐蚀
处理方法：每次试验结束后及时清空储液箱，用蒸馏水清洗；用蒸馏水清洗蠕动泵管道；定期在箱体内部喷涂防腐涂层。
十四、结语
耐漏电起痕耐电蚀损性能测试仪 BLD-6000V 作为执行 GB/T6553-2003 及 IEC60587:1984 标准的高端试验设备，通过其 1000~6000V 宽范围可调电压、五档精密滴液控制、五组并行测试工位、智能触摸屏控制等配置，为电气绝缘材料的耐电痕化和耐电蚀损评价提供了完整的实验室解决方案。
设备在研制、生产、质控等环节中的应用，有助于推动电气绝缘材料行业的技术进步，为提升电气产品在严酷环境下的运行可靠性提供基础数据支撑。使用者应严格遵照说明书和标准要求进行操作与维护，确保试验数据的科学性、准确性和可重复性。
随着 GB/T6553-2014 等新版本标准的实施，绝缘材料的耐电痕化和蚀损评价将更加精细化。BLD-6000V 凭借其扎实的硬件基础和灵活的参数配置，能够伴随标准演进而持续优化，为检测机构和生产企业创造长期的实用价值。
