一、设备适配核心标准与产品定位说明

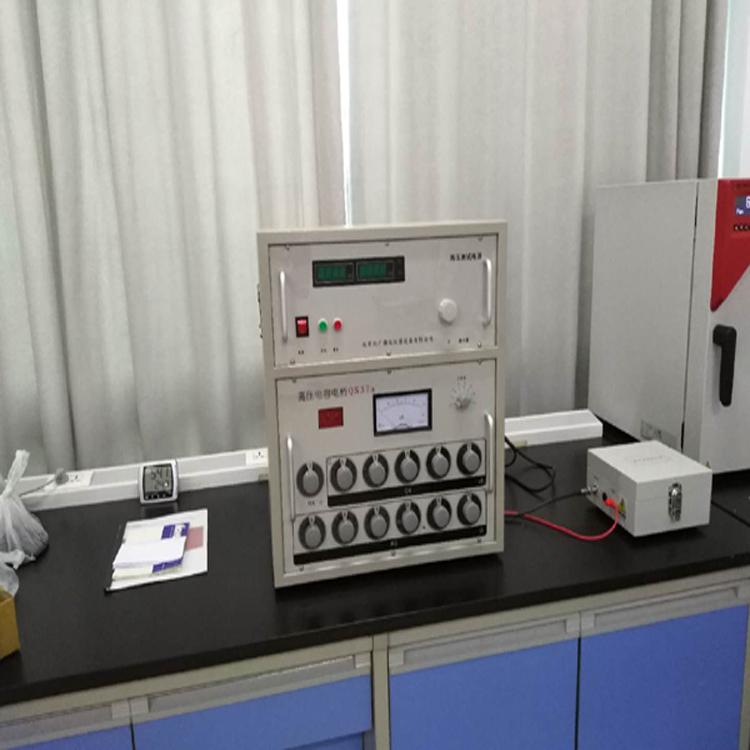

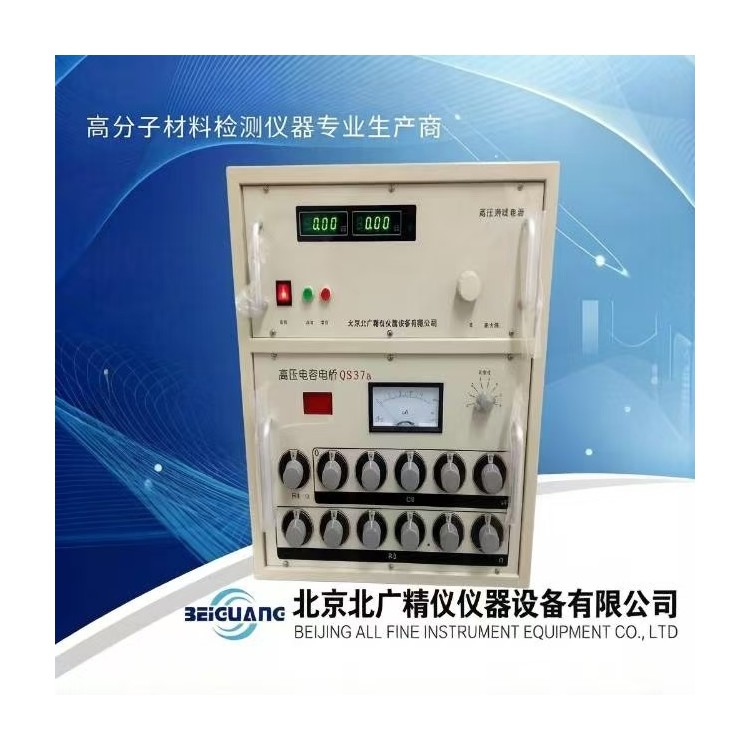

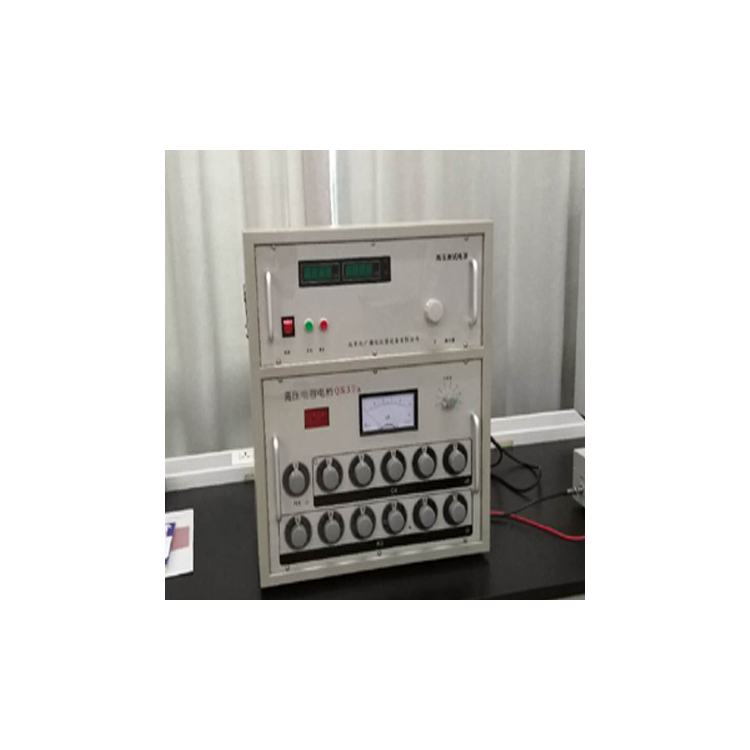

在电工绝缘材料性能评价体系中，介质损耗和介电常数是各类玻璃薄膜、绝缘基材、电力绝缘介质最重要的物理性能表征参数之一，通过精准测定介质损耗角正切tanδ及对应电容量数值，可以深度拆解影响绝缘材料介电性能的各类内在因素，为材料配方优化、生产制程调整、成品质量管控提供精准的数据支撑。BQS-37A玻璃薄膜介电常数试验测试仪是发电厂、变电站等现场或实验室测试各种高压电力设备介损正切值及电容量的高精度测试仪器，可广泛适配玻璃薄膜、绝缘橡胶、电力绝缘瓷、高压绝缘油等多形态绝缘介质的介电性能测试需求，从产品设计层面完全贴合国内外相关电力测试标准的技术要求，是当前中高压介损测试领域的高可靠性专业测试设备。

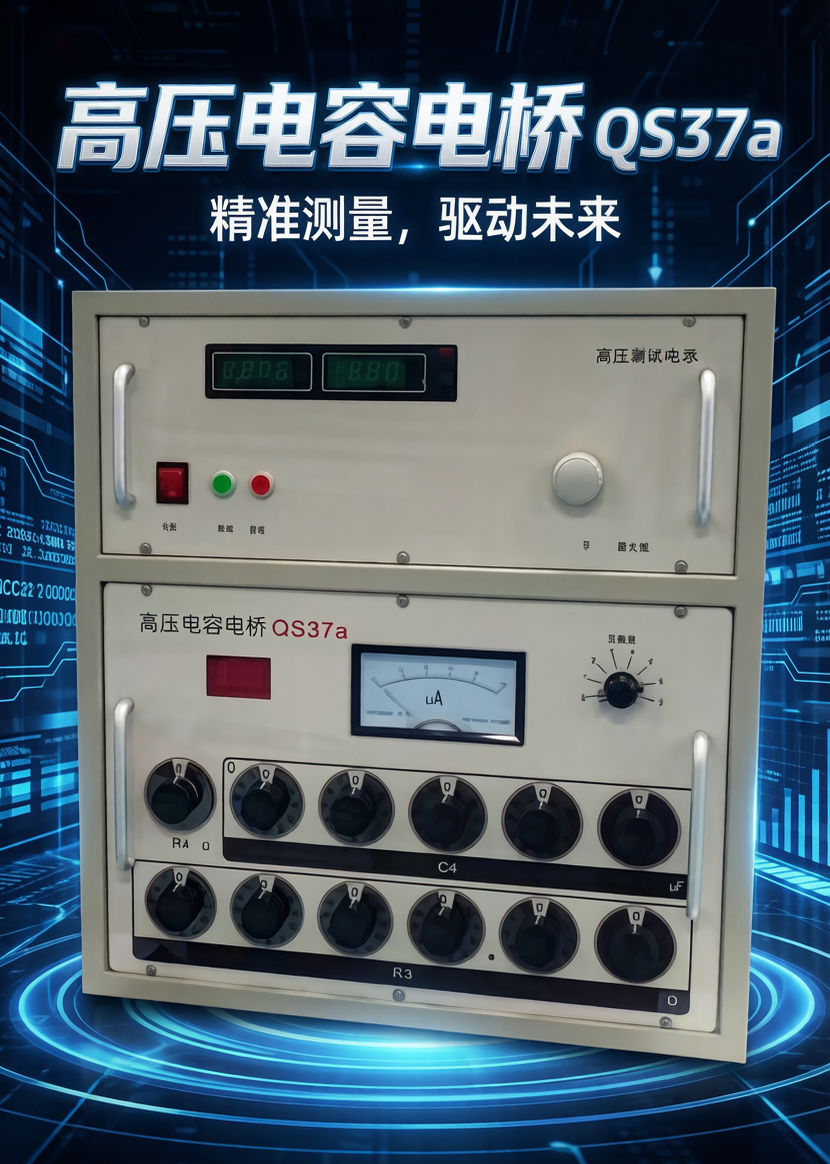

玻璃薄膜介电常数试验测试仪BQS-37A采用一体化集成结构设计，内置介损测试电桥、可变频调压电源、升压变压器和SF6高稳定度标准电容器，测试高压源由仪器内部的逆变器产生，经变压器升压后直接输出至被试品完成测试，全硬件架构的优化设计让设备可以在复杂的强电磁干扰工业现场环境下稳定运行，无需额外配备复杂的辅助抗干扰装置，即可输出精准可靠的测试数据。
二、设备核心应用场景与价值意义
介电常数和介质损耗参数直接决定了绝缘材料在交变电场下的工作稳定性、长期使用寿命和发热特性，针对玻璃薄膜这类应用场景极广的绝缘材料而言，介电性能的精准测试更是生产和研发环节必不可少的核心流程。BQS-37A介损测试仪的典型适配场景覆盖电力系统、新材料研发、电子制造等多个行业，核心应用场景可分为以下几大类：
2.1 特种玻璃薄膜介损测试场景
显示用超薄玻璃薄膜、高压绝缘玻璃薄膜、5G通信基站天线罩玻璃薄膜等功能性玻璃薄膜的生产质控环节，介电常数和介质损耗是核心的出厂检验指标。这类玻璃薄膜往往需要在高频交变电场环境下长期服役，如果材料的介质损耗角正切数值超标，长期工作过程中会持续累积介质热，引发材料形变、绝缘性能劣化甚至击穿失效。BQS-37A可以对不同厚度、不同组分的玻璃薄膜样品完成高精度的介损和电容量测试，换算得到精准的介电常数参数，帮助生产人员快速调整生产工艺参数，保障产出的玻璃薄膜介电性能满足对应场景的使用要求。
2.2 高压电力设备现场运维测试场景
在发电厂、变电站的日常设备运维工作中，高压电力设备的介损测试是评估设备绝缘老化状态的核心手段。BQS-37A适配所有常见高压电力设备的现场测试需求，可直接完成电力变压器、电压互感器、电流互感器、高压穿墙套管等设备的介质损耗和电容量测试，排查出设备内部绝缘受潮、局部放电、绝缘老化等潜在隐患，避免电力设备带缺陷运行引发的电力安全事故。
2.3 绝缘油介质损耗测试场景
电力变压器、高压电容器内部填充的绝缘油的介质损耗数值，直接反映绝缘油内部是否混入杂质、水分，是评估绝缘油绝缘性能的核心指标。BQS-37A搭配专用的绝缘油杯加温控装置，就可以直接完成绝缘油样品的介质损耗测试，快速排查出不合格的绝缘油产品，保障电力设备的运行安全性。
2.4 CVT电容式电压互感器专项测试场景
CVT的介损和电容参数是评估其绝缘性能的关键指标，传统介损测试设备在测试CVT时往往需要拆除高压引线，操作流程复杂、测试效率极低。BQS-37A支持全密封CVT的C1、C2介损和电容量一步到位测试，还可以在不拆除CVT高压引线的情况下正确测量CVT的介质损耗值和电容值，同时支持采用反接屏蔽法测量CVT上端C0的介质损耗值和电容值，大幅简化现场CVT的测试流程，提升电力运维人员的测试效率。
三、设备测试原理深度解析
在交流电压作用下，电介质要消耗部分电能，这部分电能将转变为热能产生损耗，这种能量损耗就被定义为电介质的损耗。当电介质上施加交流电压时，电介质中的电压和电流间存在相角差ψ，ψ的余角δ称为介质损耗角，δ的正切tgδ就是介质损耗角正切，tgδ值是用来衡量电介质损耗的核心参数。
BQS-37A的测量线路包含独立的标准回路（Cn）和被试回路(Cx)，标准回路由内置高稳定度标准电容器与测量线路组成，被试回路由被试品和测量线路组成。测量线路由取样电阻与前置放大器和A/D转换器组成，通过测量电路分别测得标准回路电流与被试回路电流幅值及其相位差，再由数字信号处理器运用数字化实时采集方法，通过矢量运算得出试品的电容值和介质损耗正切值，结合提前输入的被试品尺寸参数，就可以换算得到对应的介电常数数值。
设备的核心抗干扰能力来自于独创的变频测试设计，仪器的工作频率可灵活切换为50Hz、 47.5Hz\52.5Hz、45Hz\55Hz、60Hz、57.5Hz\62.5Hz、55Hz\65Hz，同时配套采用数字陷波技术，完全避开了工频电场对测试的干扰，从根本上解决了强电场干扰下的精准测量难题，同时设备完全适用于全部停电后用发电机供电检测的特殊现场场景，适配各种复杂的无市电供电的户外测试环境。
仪器内部已经预先集成了完整的硬件和软件抗干扰措施，即使在周边存在强烈工频电磁干扰的工业现场，依然可以保证测试结果的准确性和稳定性，不需要额外搭建复杂的屏蔽装置。
四、设备完整性能参数全梳理
BQS-37A所有性能参数均符合国家相关电力测试设备的标准要求，所有指标均可溯源至国家计量基准，完整的性能参数明细如下：
使用条件：环境温度适用范围为-15℃∽40℃，相对湿度要求RH＜80%，常规实验室和绝大多数户外现场环境都可以直接满足设备的使用要求。
抗干扰原理：采用成熟可靠的变频法抗干扰设计，从原理层面规避工频电场的测试干扰。
电源要求：供电电源为AC 220V±10%，支持发电机直接供电，适配无市电的户外测试场景。
高压输出参数：高压输出覆盖0.5KV∽10KV区间，调整步长为每隔0.1kV，高压输出精度为2%；高压输出电流最大为200mA，输出容量可达2000VA，足够满足绝大多数中高压绝缘介质的测试需求。
自激电源参数：支持50HZ、60HZ单频，同时支持45HZ/55HZ、47.5HZ/52.5HZ、55HZ/65HZ、57.5HZ/62.5Hz自动双变频模式，自激输出电源参数为50V/15A，可以满足CVT自激测试的大功率输出要求。
核心分辨率：tgδ测试分辨率可达0.001%，Cx测试分辨率可达0.001pF，微量参数的测试分辨率处于行业先进水平。
测试精度：介质损耗tgδ的绝对误差为△tgδ:±(读数1.0%+0.040%)，电容值Cx的绝对误差为△C x :±(读数1.0%+1.00PF)，即使是低损耗的微量参数测试，依然可以得到足够精准的结果。
测量范围：介质损耗tgδ数值无测量上限限制，电容Cx测量范围覆盖15pF＜ Cx ＜ 300nF；对应不同高压档位的测量上限分别为：10KV电压下Cx ＜ 40 nF，5KV电压下Cx ＜ 150 nF，1KV电压下Cx ＜ 300 nF，CVT测试场景下Cx ＜ 300 nF，全量程覆盖绝大多数常见绝缘试品的测试需求。
外形尺寸：主机外型尺寸为350（L）×270（W）×270（H）mm，附件箱外型尺寸为350（L）×270（W）×160（H）mm，整体体积小巧便携，非常适合现场运维人员携带前往变电站户外作业使用。
存储器大小：内置存储器可保存200组测试数据，同时支持U盘数据存储，方便大量测试数据的导出归档。
重量参数：主机重量为22.75Kg，附件箱重量为5.25Kg，整体重量控制合理，单人即可完成设备的搬运携带。
五、设备核心性能优势详解
相较于传统的手动介损测试设备，BQS-37A从操作便捷性、抗干扰能力、测试场景适配性、安全防护能力等多个维度实现了全方位的性能升级，拥有多项不可替代的核心优势，完全可以满足不同场景下的介损测试需求：
第一点优势是全触摸中文操作界面，操作门槛极低，无需专业培训即可上手使用。仪器配备超大液晶中文显示屏，搭载全触摸操作界面，每一步操作过程都有清晰的中文提示，操作人员不需要额外的专业培训就能快速上手，轻轻点击屏幕就可以完成整个测量流程，大幅降低了对操作人员的专业技能要求，即使是没有相关测试经验的新运维人员，也可以快速完成标准化的介损测试工作。
第二点优势是海量数据存储，配套便捷的数据管理能力。仪器内部配备有日历芯片和大容量存储器，可保存200组测试数据，所有检测结果都按照测量的时间顺序自动保存，操作人员随时可以调阅查看历史测试记录，也可以直接通过内置的热敏打印机将数据打印输出。同时仪器的数据可以通过U盘导出，直接在任意一台PC机上查看和管理数据，不需要安装专用的配套软件即可完成数据的统计、归档和分析，大幅提升了测试数据的后续处理效率。
第三点优势是支持多种测试模式，覆盖几乎所有介损测试场景。仪器支持内高压、内标准的测试架构，适配正接法、反接法、自激法三种主流测试模式，完全覆盖电压互感器、电流互感器、高压穿墙套管、电力变压器等各类高压电力设备的测试接线要求，也适配玻璃薄膜、绝缘油、橡胶等多种不同形态的绝缘材料的测试需求，一台设备就可以满足实验室和现场绝大多数的介损测试需求，不需要采购多台不同功能的测试设备，大幅降低用户的采购成本。
第四点优势是CVT专项测试能力极强，大幅提升现场测试效率。常规介损测试设备测试CVT时往往需要拆除全部高压引线，不仅操作流程繁琐，还很容易在拆线过程中出现误操作引发安全隐患。BQS-37A支持全密封CVT的C1、C2介损和电容量一步到位测试，还可以在不拆除CVT高压引线的情况下直接测量CVT的介质损耗值和电容值，同时支持反接屏蔽法测量CVT上端C0的介损和电容参数，整套操作流程不需要拆线，测试速度较传统设备提升了数倍，非常适合变电站批量CVT的快速巡检测试场景。
第五点优势是数字化高速采样，测试稳定性更高。仪器内部的逆变器和采样电路全部由数字化控制，输出电压可以实现连续平滑可调，不会出现传统模拟调压设备的电压跳变问题，避免电压冲击对试品造成不必要的损伤。同时数字化采样的抗干扰能力更强，在强电磁干扰的现场环境下依然可以得到稳定的测试结果，不会出现测试数据频繁跳变的问题。
第六点优势是多重安全保护措施，使用过程安全可靠。仪器具备输入电压波动、高压电流、输出短路、电源故障、过压、过流、温度等多重保护措施，从硬件层面全方位保障仪器的运行安全，不会因为异常工况导致设备损坏。仪器还专门设置了接地检测功能，如果仪器没有可靠接地，设备将自动禁止升压操作，从根本上避免了接地不良引发的触电安全隐患，全方位保障操作人员的人身安全。
六、设备标准化操作全流程指南
BQS-37A的操作流程经过了全流程的人性化优化，操作人员严格按照以下标准化分步流程操作，就可以快速完成各类试品的高精度测试，得到合规准确的介损测试数据：
6.1 测试前准备工作
首先确认设备放置在平整稳固的台面之上，周边不存在强烈的电磁干扰源和腐蚀性气体，先将仪器面板上的接地接线柱使用配套的接地线可靠接入接地网，确认接地连接牢固可靠，设备检测到合格的接地状态后才允许后续的升压操作。然后将配套的AC220V电源线接入市电或者发电机供电回路，确认输入电压处于AC 220V±10%的允许范围内，避免电压超出范围影响测试精度甚至损坏仪器。
针对玻璃薄膜这类特殊试品，需要提前将薄膜样品裁剪成和测试电极适配的尺寸，使用无尘软布将样品表面的灰尘、指纹等杂质擦拭干净，将样品完全平整铺放在测试电极上，避免样品表面出现褶皱和气泡，保证样品和电极完全紧密贴合，不会残留空气间隙影响测试结果的准确性。针对其他高压电力设备试品，提前完成试品的绝缘电阻测试，确认试品没有严重的绝缘短路缺陷，避免测试过程中出现试品击穿的情况。
6.2 开机进入主菜单
确认所有外部接线连接无误之后，打开仪器面板上的总电源开关，仪器自动上电进入主菜单界面，操作人员可以根据当前的测试需求，选择对应的测试选项。这里需要特别注意：仪器启动测试之后，如果遇到紧急情况需要停止测试，只能直接按下紧急停机按钮，不要直接按复位按钮，避免紧急情况下高压输出无法快速切断引发安全隐患。
6.3 一般测试常规操作流程
如果需要完成普通绝缘材料、常规电力设备的介损测试，首先根据试品的特性，按照第六章参考接线的要求接好仪器和被试品之间的对应连线，确认所有接线连接牢固无松动。然后点击主界面的“一般测试”选项，进入一般测试菜单页面，点击“参数设置”选项进入参数设置页面，分别点击对应的参数设置项目，使用“增加”“减小”按钮调整对应的测试电压、测试频率等参数，所有参数调整完成之后，点击“保存”按钮保存修改的参数并返回一般测试界面，如果不需要保留本次修改，直接点击“取消”即可返回上一级界面。
所有参数设置完成确认无误后，长按“启动测试”按钮，进入正式测试流程。测试过程中输出电压会平滑上升到预先设置的数值之后保持稳定，仪器自动启动测试流程，按照预先设置的变频规则自动切换不同的测试频率完成多轮采样，测试完成后仪器界面自动显示最终的测试结果，测试数据会自动保存在仪器内部的存储器中，操作人员可以直接点击“打印”按钮，通过内置的热敏打印机打印本次的测试结果。
6.4 CVT专项测试操作流程
如果需要开展CVT的介损专项测试，首先根据对应的接线要求接好仪器和CVT之间的外部连线，确认CVT的高压引线保持悬空状态，避免高压引线直接接触地面引入额外的对地附加介损，导致测试结果出现误差。然后点击主界面的“CVT测试”选项，进入CVT测试菜单页面，点击“参数设置”进入设置界面，调整对应的测试电压等参数，修改完成后点击保存返回CVT测试界面。
确认所有接线和参数设置无误后，长按“启动测试”按钮进入测试流程，输出电压会平滑上升到设置的目标值，仪器自动按照预设的干扰频率自动变频采样完成测试，测试完成后界面直接显示CVT的C1、C2或C0的介损和电容测试结果，数据自动保存，操作人员可以直接打印输出测试结果。
6.5 数据查询与导出操作
在主菜单点击“数据管理”选项，进入数据管理界面，点击“数据查询”进入数据存放菜单，使用上下键移动光标选中想要查看的数据项目，仪器保存的数据按照测量时间先后排序，最新的第000个数据是最新测试的数据，第199个数据是最早期的历史数据。点击对应的数据条目就可以查看详细的测试内容，也可以直接完成指定数据的打印操作。
如果需要将所有测试数据导出到电脑管理，将合格的U盘插入仪器面板的USB接口，在数据管理界面选择数据导出功能，仪器就会自动将内部存储的所有测试数据传输保存到U盘中。这里要特别注意：数据传输过程当中严禁拔出U盘，只有当数据传输完毕并且液晶屏上出现允许拔出U盘的提示后，才可以拔出U盘，否则有可能烧毁U盘，导致存储的测试数据全部丢失。
6.6 系统时间参数设置操作
在主界面直接点击“参数设置”选项，进入时间设置界面，点击想要修改的时间数据项目，然后使用增加、减小键调整对应的时、分、秒数值，全部时间参数调整完成后点击保存按钮即可完成时间设置，仪器会自动按照新的时间记录后续测试数据的测量时间。如果设置过程中想退出设置不保存修改内容，直接点击取消按钮就可以返回主界面。需要注意的是，如果在设置过程中点击取消键无法正常返回上一级界面，可以直接按复位键退到主菜单重新开始设置。
七、设备日常维护与使用注意事项
BQS-37A是集成了高压模块和数字化采样模块的高精度测试设备，日常使用过程中遵守对应的操作规范和维护要求，才能长期保持设备的测试精度，延长设备的整体使用寿命：
本仪器只能在停电设备上使用，周边其他运行中的带电设备不需要断电，但是测试过程中要保持足够的安全距离，避免高压引线触碰运行中的带电设备。
仪器自带有内置升压装置，测试过程中高压引线周边要做好绝缘隔离，人员不要靠近高压引线区域，避免发生高压触电安全事故。
仪器使用前必须可靠接地，接地接线柱要和可靠的接地网牢固连接，否则仪器会自动触发接地保护，禁止启动升压操作。
使用本仪器检测高压电力设备之前，必须先对被试设备进行绝缘电阻测试，确认试品没有严重的绝缘短路缺陷，避免测试过程中试品突发击穿，引发设备损坏和安全事故。
测试前必须提前确认被试设备的耐压等级，正确选择仪器的升压档位，设置的测试电压不要超过试品的最高耐压值，防止试品被击穿，连带损坏仪器内部的升压模块。
仪器配套的专用高压电缆出厂时已经做过精度校验，测量过程中高压电缆必须远离人体和接地金属体，避免出现高压放电隐患。
仪器的输入电压要求为AC220V±10%，电压超出范围会影响测试精度；如果输入电压超过AC264V，会造成仪器内部元器件永久性损坏，这类损坏不在保修范围内。
打印机有可能在搬运过程中因卷纸松动出现打印卡纸，此时只需要将卷纸取出，绕紧后重新装入打印机仓内就可以正常使用。更换打印纸时请使用热敏打印机专用打印纸，首先扳起打印机旁边的盖板卡扣，打开打印机盖板，然后按顺序将打印纸放入打印纸仓内并留少许部分在外面，最后合上打印机盖板即可。
仪器日常存放和使用要注意防潮，避免环境湿度过高引发内部电路绝缘下降，同时要避免剧烈震动，防止内部的精密标准电容器和采样电路受损影响测试精度。
如果采用发电机给仪器供电，必须将发电机的输出零线可靠接地，否则仪器会检测到接地异常，提示接地有误，无法正常启动测试流程。
测试过程中严禁在启动测试后拔下试品输入插头，以防被试品电流经人体入地引发触电事故。使用标准介损器或标准电容器检测正接法精度时，必须使用全屏蔽插头连接介损器或标准电容器，否则暴露的芯线可能受到外界电磁干扰，引起测试结果出现误差。
测试过程中要保证插座中心测试芯线和被试品对应端实现零电阻连接，否则可能引起测量结果的数据波动，影响测试结果的准确性。强干扰环境下拆除接线时，要保持电缆处于接地状态下断开连接，避免电缆上的感应电电击操作人员。
触摸显示屏要避免长时间阳光直接暴晒，同时要避免重物挤压和利器划伤，否则会导致触控功能失效，影响后续的正常操作使用。
测试时请尽量使用仪器出厂时附带的原配测试电缆，不同批次的电缆自身的电学属性存在差异，如果自行更换其他非配套电缆，有可能引入额外的分布参数，影响最终的测量结果精度。
八、设备行业应用价值与发展前景
当前电力系统的状态检修要求不断提升，绝缘材料行业的介电性能测试精度要求也在持续走高，BQS-37A介损测试仪依托强大的变频抗干扰能力、全场景的测试模式适配能力、多重安全保护设计，完全满足变电站现场复杂电磁环境下的高压设备介损测试需求，同时也可以适配实验室中玻璃薄膜、绝缘油、特种陶瓷等各类绝缘材料的高精度介损测试需求，帮助测试人员快速获取准确可靠的介损和电容量数据，换算得到精准的介电常数参数，为材料研发和电力设备状态评估提供坚实的数据支撑，在电力运维、新材料研发、绝缘检测等领域发挥不可替代的作用，未来随着绝缘检测技术的持续迭代优化，这款设备依然可以凭借稳定可靠的性能，长期为各类用户提供高效精准的介损测试服务。
