一、设备适配核心标准背景说明
在绝缘材料性能评价体系中，介电常数与介质损耗角正切是表征材料电气绝缘特性、高频工作稳定性的核心基础物理参数，直接决定了材料在不同交变电场环境下的信号传输效率、发热水平与长期使用寿命。GDAT-S直读介电常数介质损耗测定仪完全遵循国标GB/T 1409-2006《测量电气绝缘材料在工频、音频、高频（包括米波波长在内）下电容率和介质损耗因数的推荐方法》，同时满足美标ASTM D150以及IEC60250国际规范要求，是面向中低频宽频段测试场景开发的高精度直读式介电性能测试设备，能够覆盖从20Hz到最高5MHz的宽频率范围，无需人工进行复杂的参数换算，可直接输出介电常数和介质损耗测试结果，为科研院所、材料生产企业、第三方检测机构的各类绝缘材料性能核验提供合规、高效的数据支撑。
相较于传统的依赖人工换算的谐振法介电测试设备，GDAT-S采用高频阻抗分析仪架构搭建核心测试模块，从硬件层面大幅降低了人工操作引入的误差概率，测试流程实现高度自动化，是当前中低频介电性能测试领域性价比极高的专业检测设备。
二、设备核心应用场景与价值意义
介电常数和介质损耗是各类电瓷、装置瓷、电容器等陶瓷，还有复合材料、高分子绝缘材料的一项重要的物理性质，通过测定介质损耗角正切tanδ及介电常数（ε），可进一步了解影响介质损耗和介电常数的各种因素，为提高材料的性能提供依据。GDAT-S介电常数介质损耗测定仪广泛适配科研机关、高等院校、生产制造企业等单位，用于无机非金属新材料、高分子绝缘材料、电子封装材料等领域的性能应用研究，其典型的适配测试对象覆盖了从低损耗绝缘材料到高损耗改性导电材料的绝大多数绝缘介质，可针对性满足不同行业的差异化测试需求，核心应用场景主要分为六大类：
2.1 电子封装胶水测试场景
在消费电子、功率半导体的封装环节，环氧树脂灌封胶、有机硅粘接胶、导热绝缘胶的介电性能直接影响元器件内部的电场分布与工作温升。如果胶水的介质损耗数值偏高，在长期的交变电场工作环境下会持续产生介质热，导致元器件工作温度超标、性能衰减甚至出现热击穿失效。GDAT-S可以精准测定不同固化度、不同填料配比的胶水样品的介电常数和介质损耗参数，帮助研发人员快速优化胶水配方，筛选出适配低频到中高频工作场景的绝缘胶水方案，解决胶水在实际应用中出现的信号延迟大、发热超标的问题。
2.2 电工玻璃绝缘材料测试场景
在高压绝缘玻璃、显示基板玻璃、光学滤波玻璃等产品的生产管控过程中，介电性能是核心的出厂检验指标之一。比如用于电力高压互感器内部的绝缘玻璃材料，要求在工频到音频的宽频段内维持极低的介质损耗，避免长期工作下出现局部过热引发的绝缘老化问题。GDAT-S可以适配不同厚度、不同组分的玻璃样品，搭配接触、非接触等多种电极测试模式，完成高精度的介电性能测试，为玻璃生产的制程参数调整提供精准的数据参考，保障最终产出的玻璃产品满足不同行业的性能要求。
2.3 改性工程塑料测试场景
新能源汽车高压线束的绝缘塑料外层、低压电器壳体绝缘塑料、PCB基板塑料薄膜等材料的介电性能测试，是电工、电子、新能源领域必不可少的检测环节。比如新能源汽车的动力电池模组的绝缘隔离塑料片，要求在20Hz到1MHz的宽频段范围内维持稳定的介电性能，避免长期工作在交变电场下出现绝缘击穿、局部放电等安全隐患。GDAT-S可以针对不同形态的固态塑料样品，完成全参数的高精度扫频测试，获取不同频率下的介电性能变化曲线，覆盖绝大多数工业绝缘塑料的研发、质检全流程检测需求。
2.4 绝缘橡胶材料测试场景
电力电缆的外层绝缘橡胶、密封件用绝缘橡胶、橡胶基柔性传感器基材等橡胶类绝缘材料，在生产加工过程中会添加不同比例的炭黑、补强填料，不同的填料添加量会直接影响橡胶的介电性能，进而影响橡胶制品在实际使用场景中的绝缘可靠性。GDAT-S搭配专用的保护电极测试装置，能够完成柔性橡胶样品的高精度介电测试，有效消除边缘电容效应带来的测试误差，得到橡胶材料真实的本征介电性能参数，为橡胶配方的优化提供可靠的数据支撑。
2.5 液态绝缘介质测试场景
绝缘油、绝缘浸渍漆、液态环氧树脂等液态绝缘介质，是电力变压器、高压电容器等电力设备的核心绝缘材料，液态介质的介电常数和介质损耗直接关系到电力设备的运行安全性。GDAT-S可以选配专用的液体测试电极，直接完成不同粘度的液态绝缘介质的介电性能测试，无需复杂的样品前处理步骤，快速排查出液态介质中混入的杂质、水分等导致介电损耗超标的问题，保障电力设备的绝缘可靠性。
2.6 特种功能绝缘材料测试场景
压电陶瓷基板、复合介质电容器材料、储能用绝缘介质等特种功能绝缘材料，往往需要在特定的工作频率点下实现特定的介电性能指标，GDAT-S支持10点列表扫描测试功能，可以精准设置多个目标测试频率点，一次性完成所有预设频率点的介电性能测试，快速得到材料在多个关键频率下的参数表现，极大提升特种功能材料的研发测试效率。
三、设备核心测试原理深度解析
GDAT-S介电常数介质损耗测定仪由高频阻抗分析仪、测试装置，标准介质样品组成，整体采用先进的自动平衡电桥阻抗测试架构，完全区别于传统的谐振法Q表测试原理，能够在20Hz到最高5MHz的超宽频率范围内，实现绝缘材料的相对介电常数(ε)和介质损耗角(D或tanδ)的自动化直读测试。
整套测试系统的核心测试逻辑为：绝缘材料的介电常数和损耗值是通过被测样品放入平板电容器和不放样品的D值(损耗值)变化和Cp（电容值）读数换算得出，依托高频阻抗分析仪内置的专用运算程序，所有换算过程完全在仪器内部自动完成，无需人工进行任何复杂的数值计算，操作人员只需要预先输入样品的厚度、尺寸等基础参数，就可以直接在设备的显示界面上读取最终的介电常数和介质损耗测试结果，从根本上规避了人工计算引入的数值换算误差，大幅提升了测试效率和结果的准确性。
设备的核心阻抗测试模块继承了高精度阻抗分析仪的成熟技术，采用10mHz的超高分辨率数字频率合成技术保障测试频率的精准度，内置的电容值测试分辨率达到0.00001pF，搭配6位D值显示设计，从硬件层面保障了介电常数和损耗因数的测试精度与重复性。同时设备搭载自动电平调整、负载校准、开路短路清零等多项校准技术，可以有效消除测试线缆、夹具引入的附加阻抗误差，进一步提升宽频段下的测试结果可靠性。

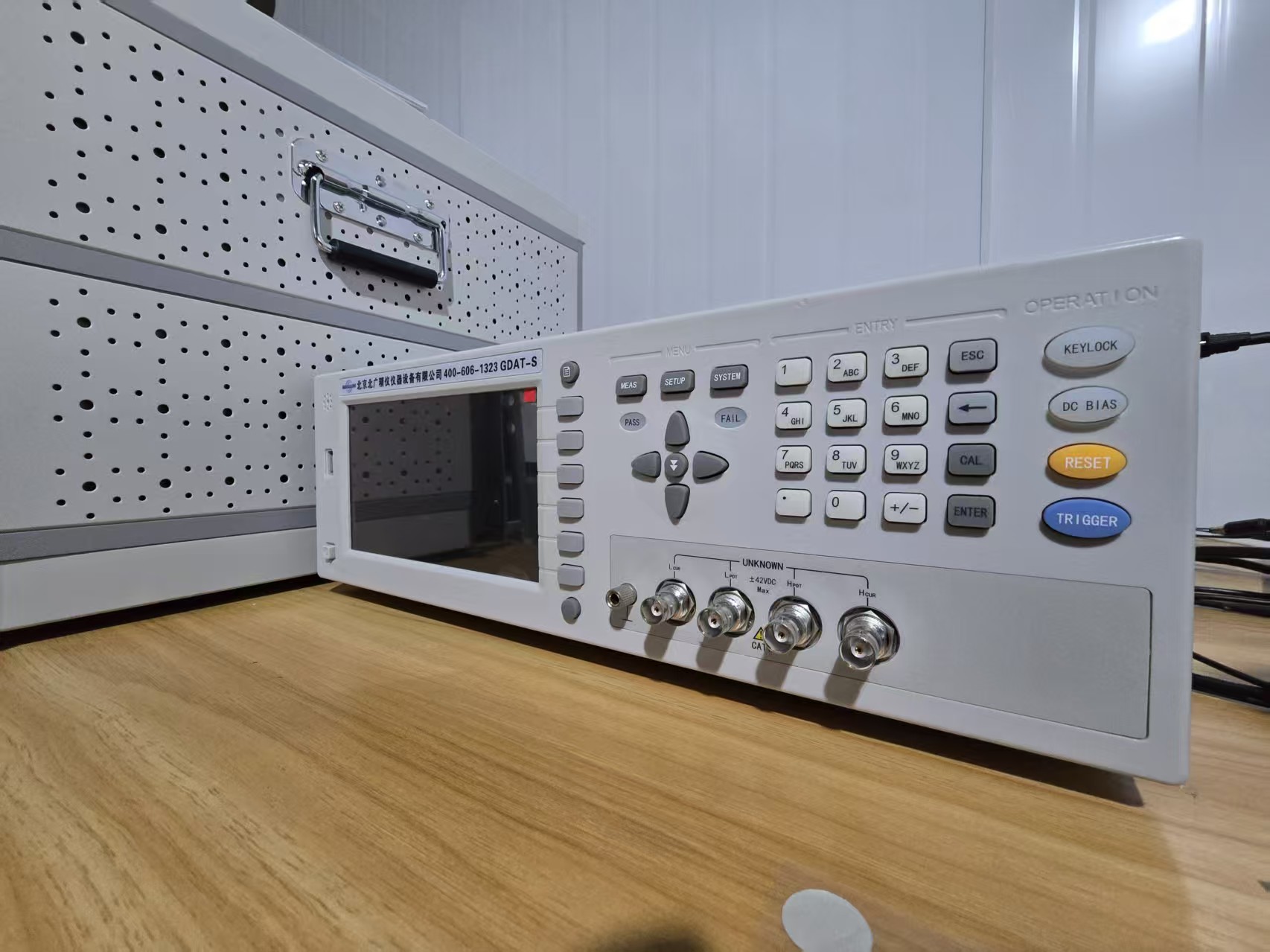

GDAT-S是具有多种功能和更高测试频率的新型阻抗分析仪，体积小，紧凑便携，便于上架使用，设备基本精度可达0.05%，测试频率最高支持5MHz选项，全频段的频率步进分辨率可达10mHz，配套4.3寸的LCD屏幕搭载中英文操作界面，操作方便简洁。除了核心的介电性能测试功能之外，仪器还集成了变压器测试功能、平衡测试功能，能够兼容电感、电容、电阻等多种常规电子元器件的基础参数测试，一台设备可以满足多个测试场景的使用需求，大幅提升了设备的综合利用率。
四、设备完整性能参数全梳理
GDAT-S介电常数介质损耗测定仪所有性能参数均严格遵循国际国内相关标准制定，所有指标的测试结果均可溯源至国家计量基准，完整的性能参数明细如下：
4.1 核心介电性能测试参数
适配测试对象覆盖固体绝缘材料、液态绝缘介质等多种形态的绝缘介质，可支持20Hz～2MHz（选配可拓展至5MHz）频率范围内的介电常数和介质损耗角变化的全程测试。
介电常数ε的测量范围覆盖1～105，完全覆盖从空气、低介电绝缘材料到高介电陶瓷介质的全量程测试需求。
介质损耗角D的测量范围为0.1～0.00005，既可以精准测试极低损耗的高纯绝缘材料的微量损耗，也可以测试高损耗改性绝缘材料的损耗参数。
10kHz频率点下的测量精度可达到：ε测试精度±2% ， D测试精度±5%±0.0001，测试精度远超行业通用标准要求。
4.2 通用阻抗全参数
除了核心的介电常数和介质损耗测试之外，设备还可以同步测试C（电容）、L（电感）、R（电阻）、Z（阻抗）、Y（导纳）、X（电抗）、B（电纳）、G（电导）、D（损耗因数）、Q（品质因数）、θ（阻抗相位角）、DCR（直流电阻）共12类常规阻抗参数，完全可以满足基础电子元器件的多参数测试需求。
4.3 频率相关参数
标准款设备的测试频率范围为20 Hz～2MHz，选配款可将最高测试频率拓展至5MHz，全频段数字频率合成，频率精度可达±0.02%，频率步进最小可设置为10mHz，可以实现任意频率点的精准测试。
4.4 测试信号电平参数
针对不同的测试频率区间，设备配置了不同的信号电平输出范围，保障不同频段下的测试信号稳定性：
当测试频率f≤1MHz时，测试信号电平范围为10mV～5V，误差控制在±（10%+10mV）范围内。
当测试频率f>1MHz时，测试信号电平范围为10mV～1V，误差控制在±（20%+10mV）范围内。
同时设备搭载电压或电流的自动电平调整（ALC）功能，搭配V、I测试信号电平监视功能，可以实时监测输出的测试信号实际电平，自动将信号电平调整到预设的目标值，避免信号电平漂移对测试结果的稳定性造成影响，即使长时间连续测试，测试结果的一致性依然可以得到可靠保障。
4.5 输出阻抗参数
设备支持多档可选的输出阻抗，包括30Ω、50Ω、100Ω，还可拓展支持10Ω档位，可以适配不同测试场景下的阻抗匹配需求，进一步降低测试过程中的信号反射损耗，提升高频段的测试精度。
4.6 测试精度与显示范围参数
设备核心阻抗测试基本准确度可达0.1%，核心频率段的基础精度可以达到0.05%，远超同类型常规介电测试设备的精度水平。
全参数的显示范围覆盖所有常见元器件的参数区间：
电感L的显示范围为0.0001 uH ～ 9.9999kH
电容C的显示范围为0.0001 pF ～ 9.9999F
电阻R、电抗X、阻抗Z、直流电阻DCR的显示范围为0.0001 Ω ～ 99.999 MΩ
导纳Y、电纳B、电导G的显示范围为0.0001 nS ～ 99.999 S
损耗因数D的显示范围为0.0001 ～ 9.9999
品质因数Q的显示范围为0.0001 ～ 99999
相位角θ的显示范围为-179.99°～ 179.99°
设备的电容测量范围可达0.00001pF～9.99999F，电容测量基本误差控制在±0.05%，损耗因素D值的显示范围为0.00001～9.99999，全部采用六位数显设计，极大提升了微量参数测试的分辨率。
4.7 测试速度参数
设备设置了三档可选的测量速度，可以根据不同的测试场景灵活切换：
快速模式：当测试频率f﹥30kHz时测试速度可达200次/s，当测试频率f﹥1kHz时测试速度可达100次/s，适用于产线端的批量快速分选测试场景。
中速模式：测试速度为25次/s，平衡测试效率与测试精度，适用于绝大多数常规实验室测试场景。
慢速模式：测试速度为5次/s，通过增加信号采样次数提升测试结果的稳定性，适用于高精度的低损耗材料测试场景。
4.8 校准功能与测试模式参数
设备集成了全套自动化校准功能，支持开路/短路点频清零、扫频清零，还可完成负载校准，用户在每次测试之前可以快速完成系统误差的校准，消除夹具、线缆引入的附加误差。同时设备支持串联方式、并联方式两种等效电路模式，适配不同阻抗特性的元器件和材料的测试需求，量程方式支持自动、保持两种选择，显示方式支持直读、Δ、Δ%三种模式，可以直接显示参数偏差值、偏差百分比，方便对比测试不同样品之间的性能差异。触发方式支持内部触发、手动触发、外部触发、总线触发四种模式，可以适配自动化集成测试系统的对接需求，方便搭建全自动介电性能测试流水线。
4.9 直流偏置相关参数
设备内部自带集成的直流偏置源，支持两种模式的偏置输出：
电压模式：输出范围为-5V ～ +5V，误差控制在±(10%+10mV)，电压步进最小为1mV，可以直接给被测样品加载指定的直流偏置电压，测试样品在直流偏置电场叠加交流测试电场下的介电性能变化。
电流模式：在输出阻抗为50Ω的条件下，输出范围为-100mA ～ +100mA，误差控制在±(10%+0.2mA)，电流步进最小为20uA。
同时设备还支持外接大电流直流偏置源的拓展连接，进一步拓展直流偏置的输出范围，满足有大偏置加载需求的特殊材料测试场景。
4.10 比较器与存储功能参数
设备内建比较器，支持10档分选和计数功能，可以预先设置多组参数合格阈值，测试过程中自动判定被测样品是否合格，同步统计合格与不合格样品的数量，非常适合工业产线端的批量样品分选检测场景。设备的存储器可保存20组仪器设定值，用户可以将常用的测试参数配置直接存储在设备内部，后续测试直接调用即可，无需重复设置参数，提升测试效率。设备同时支持内部文件存储和外部U盘文件保存，测量数据可直接保存到U盘，方便后续导出至电脑进行数据处理和存档。
4.11 接口配置参数
设备配备了非常丰富的对外接口，满足不同场景下的数据传输、外部设备对接需求：
标配USB DEVICE接口，支持USBTMC和USBCDC协议，可以直接通过USB连接电脑完成仪器的远程控制和数据传输。
标配USB HOST接口，支持FAT16和FAT32格式的U盘，直接实现测试数据的外部转存。
标配LAN接口，支持LXI class C协议，可以直接接入实验室局域网，实现多台设备的集中管控和远程数据采集。
标配RS232C串口，兼容传统工业测试设备的对接要求。
标配HANDLER接口，可以直接对接自动化测试流水线的分选机构，完成不合格样品的自动分拣。
支持GPIB接口选件，适配传统的GPIB总线测试系统的集成需求。
4.12 精密介电常数测试装置参数

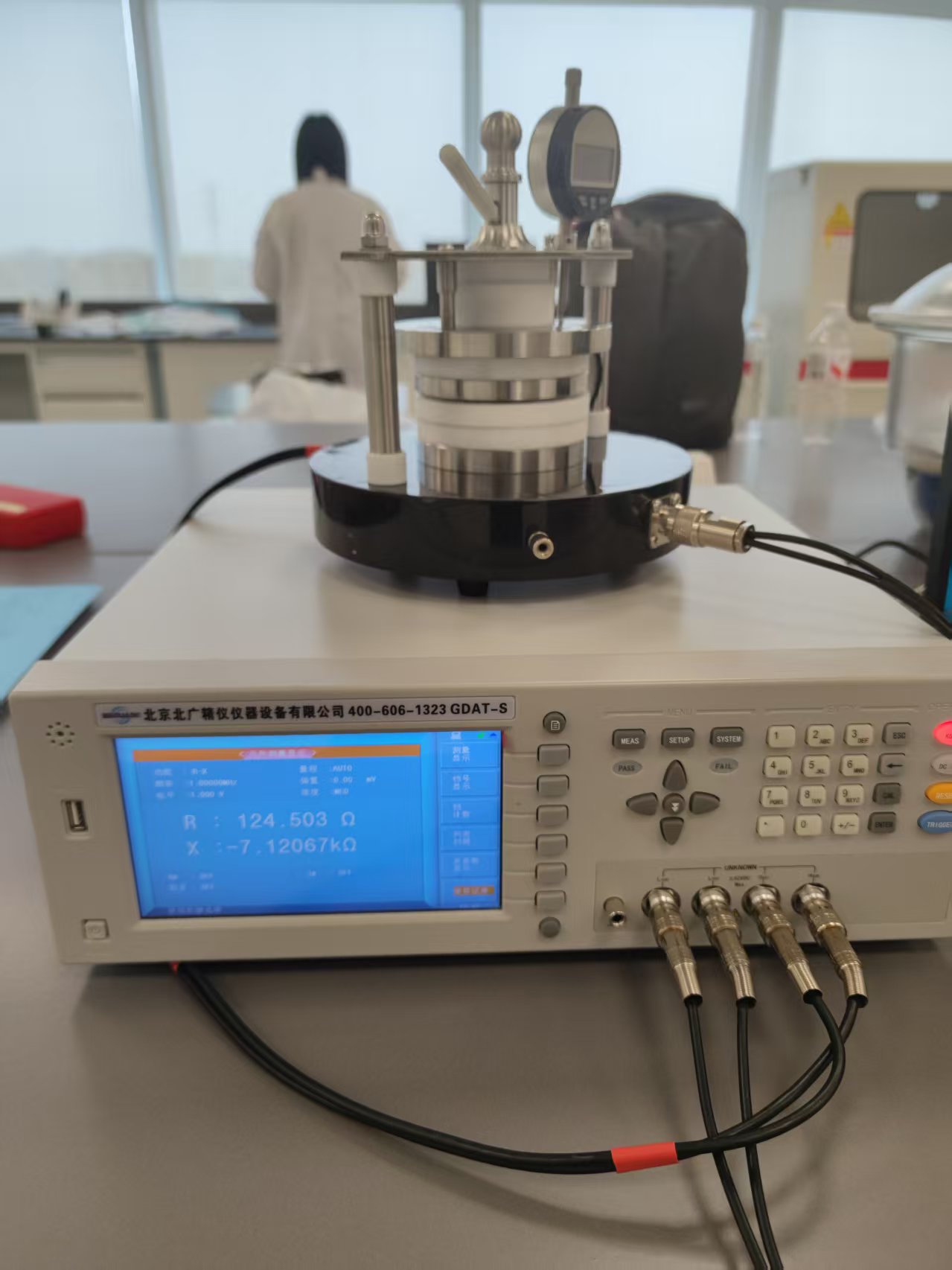

设备配套的含保护电极的精密介电常数测试装置，提供专用的高精度测试电极，能对直径φ10～56mm，厚度 <10mm的试样进行精确测量。该装置针对不同试样可设置为三种测试方法：接触电极法适用于硬质平整的刚性样品，薄膜电极法适用于超薄柔性薄膜样品，非接触法适用于表面不平整的软材料，全面覆盖不同形态特殊试样的测试需求。
测试装置配套的微分头分辨率可达10μm，夹具最高耐压可达±42Vp（AC+DC），标配电缆长度设置为1m，选配升级后最高使用频率可达5MHz，完全匹配主机的全频段测试能力。
4.13 整机物理与配置参数
设备整体体积小巧紧凑，方便上架安装使用，标准配置包含试验主机一台、试验电极一套、数据连接线一条、电源线一条、说明书一份、合格证一份、保修卡一份，所有配件齐全，用户开箱后简单组装即可投入使用。
五、设备核心性能优势详解
相较于传统的手动介电测试设备，GDAT-S直读介电常数介质损耗测定仪从测试效率、测试精度、适配性等多个维度实现了全方位的性能升级，拥有多项不可替代的核心优势，完全可以满足不同行业用户的各类介电测试需求：
第一点核心优势是完全自动化直读测试，无需人工计算，测试效率得到质的提升。传统的谐振法介电测试设备，需要操作人员手动调整谐振回路、人工寻找谐振点、手动记录不同状态下的Q值、电容读数，再通过对应的换算公式手动计算得到介电常数和介质损耗的结果，整个测试过程步骤繁琐，对操作人员的经验要求很高，新手操作很容易出现读数错误、换算错误的问题，整个单次测试耗时往往需要十几分钟甚至更长。而GDAT-S依托内置的高精度阻抗测试模块，所有测试流程全部由仪器自动完成，操作人员只需要输入样品的厚度、直径等基础尺寸参数，几秒钟就可以直接读取最终的介电常数和介质损耗数值，不需要任何人工计算的步骤，即使是没有相关测试经验的人员，经过简单的培训就可以独立完成标准化的测试工作，测试效率较传统设备提升了十倍以上，非常适合大批量样品的质检测试场景。
第二点核心优势是超高的测试分辨率与精度，保障微量损耗的精准测量。GDAT-S配套的高频阻抗分析仪电容值Cp 分辨率达到0.00001pF，搭配6位D值显示设计，介电常数的测量结果的重复性和精度处于行业顶尖水平，对于介质损耗达到10^-5量级的极低损耗绝缘材料，依然可以实现精准的测量，不会像传统的谐振法设备那样出现低损耗下测试结果跳变、重复性差的问题，完全可以满足高纯低损耗绝缘材料的研发测试需求。
第三点核心优势是支持三种电极测试模式，适配几乎所有形态的特殊样品。传统的介电测试设备往往只能支持接触式电极测试，对于表面不平整的软质材料、超薄薄膜类材料，测试过程中电极和样品表面之间残留的空气间隙会引入非常大的测试误差，无法得到准确的测试结果。而GDAT-S的配套测试装置可以切换成接触电极法、薄膜电极法和非接触法三种模式，针对不同的试样类型匹配对应的测试方法，从硬件层面消除样品表面不平整带来的测试误差，无论是软质硅胶垫片、超薄PET薄膜还是蓬松的多孔绝缘材料，都可以得到准确可靠的介电性能测试结果。
第四点核心优势是功能高度集成，一机多用，大幅降低设备采购成本。GDAT-S除了核心的介电性能测试功能之外，还集成了变压器参数测试功能、平衡测试功能、常规阻抗元器件测试功能，一台设备就可以完成电感、电容、电阻、变压器等多种电子元器件的基础参数测试，不需要单独采购多台不同功能的测试设备，大幅降低了用户的设备采购成本，同时减少了多台不同测试设备之间的计量校准工作量，提升了实验室的整体运营效率。
第五点核心优势是拓展性极强，可适配自动化测试系统集成需求。GDAT-S配备了LAN、USB、RS232C、HANDLER、GPIB等全系列的对外通信接口，支持LXI标准协议，可以非常方便地集成到全自动的测试流水线当中，对接自动上料机构、样品分拣机构，完全无需人工干预就可以完成大批量样品的全自动介电性能测试与合格分选，大幅降低工业生产端的人力成本，提升产线的自动化水平。
第六点核心优势是搭载ALC自动电平调整功能，保障测试结果长期稳定。传统的介电测试设备在长时间连续运行的过程中，测试信号的电平会随着硬件电路的发热出现漂移，导致测试结果出现缓慢的偏差。而GDAT-S搭载了电压或电流的自动电平调整功能，可以实时监测输出的测试信号电平，自动将信号电平调整到用户预设的数值，即使设备长期连续运行数小时，测试信号的电平始终维持稳定，测试数据的一致性和稳定性得到了根本性的保障，非常适合产线端长时间连续批量测试的使用场景。
六、设备标准化操作全流程指南
GDAT-S介电常数介质损耗测定仪的操作流程经过了全流程的简化设计，用户按照以下标准化的分步流程操作，就可以快速完成各类样品的高精度测试，获得符合国标国际标准要求的有效测试数据：
6.1 测试前的准备工作
首先确认设备的摆放环境满足要求：将设备放置在平整稳定的实验室台面上，周边不存在强烈的电磁干扰源、振动源和腐蚀性气体，设备四周预留足够的散热空间。连接好220V供电电源，按下主机电源开关预热30分钟，让设备内部的信号源和硬件电路进入热稳定状态，避免刚开机时的温度漂移对测试精度造成影响。
在设备预热的同时准备好待测样品：针对不同形态的样品，需要提前完成对应的前处理步骤。对于硬质块状固体样品，使用千分尺多点测量样品的厚度，取平均值作为样品的实际厚度，确保样品的上下表面平整平行，样品的直径适配电极的直径范围；对于柔性薄膜类样品，裁剪成和电极尺寸匹配的圆片，注意避免薄膜表面出现褶皱，使用无尘软布清除薄膜表面的指纹和灰尘；对于液态样品，使用专用的液体电极配套的容器，将液态样品倒入容器中，确保液体完全没过测试电极，避免样品中残留气泡，影响测试结果。
6.2 测试前的系统校准操作
预热完成后，首先完成夹具和线缆的系统误差校准：执行开路清零操作，将两个测试电极之间保持完全开路状态，启动设备的开路校准程序，设备会自动采集开路状态下的杂散电容、电导参数，消除开路附加误差；随后执行短路清零操作，使用配套的短路片将两个电极完全可靠短路，启动设备的短路校准程序，自动消除引线电阻、残余电感带来的附加误差；如果需要测试高精度低损耗样品，还可以使用配套的标准介质样品完成负载校准，进一步消除系统的残余误差，保障测试结果的精准度。
6.3 测试参数设置操作
在设备的操作界面中，依次完成测试参数的设置：首先设置测试频率相关参数，可以直接设置单点测试的目标频率，也可以设置扫频测试的起始频率、终止频率、频率步进，或者设置10点列表扫描测试的多个自定义频率点；随后设置测试信号电平，根据测试样品的耐压情况，选择合适的交流测试信号电平；接着设置输出阻抗档位，优先选择50Ω的常规阻抗档位，特殊场景下按需切换其他阻抗档位；然后设置等效电路模式，常规介电测试选择并联等效模式即可；最后输入待测样品的基础尺寸参数，包括样品的直径、样品的平均厚度，确认参数设置无误后保存设置。
6.4 放置样品开始测试
根据待测样品的类型，选择对应的测试模式：如果是平整的硬质刚性固体样品，选择接触电极法，将样品放置在平行电极的下电极中心位置，缓慢旋转微分头调整上电极的高度，让上电极和样品的上表面完全紧密贴合，避免电极和样品之间残留空气间隙；如果是表面不平整的软材料，选择非接触法，调整上下电极的间距到略大于样品的厚度，将样品放置在下电极中心位置，通过无接触的方式完成测试；如果是超薄薄膜样品，选择薄膜电极法，将薄膜样品平整放置在电极表面，避免薄膜出现褶皱拉伸。
确认样品放置稳固之后，直接在设备界面上点击启动测试按钮，设备会自动完成所有频率点的阻抗参数采集，直接通过内置的运算程序换算得到每个测试频率点对应的介电常数和介质损耗角正切值，测试结果会直接显示在LCD屏幕上，用户无需任何人工计算就可以直接读取最终的测试数据。
如果需要批量测试多个不同的样品，只需要取出当前测试完成的样品，放入下一个待测样品，设备就会自动快速完成下一次测试，整个操作过程非常简便快捷。
6.5 测试数据保存导出操作
所有样品测试完成后，可以直接在设备界面上浏览所有的测试结果，查看不同频率点下的介电常数和介质损耗的变化曲线。如果需要保存测试数据，可以选择直接将数据存储到设备的内部存储器中，方便后续随时调取查看；也可以将U盘插入设备的USB HOST接口，选择将所有测试数据导出保存到U盘中，导出的数据格式可以直接被电脑端的办公软件识别打开，方便后续进行数据的统计分析和报告生成。
6.6 测试完成后的收尾工作
所有测试完成后，缓慢旋转微分头将上电极抬起，取出待测样品，使用无尘软布轻轻擦拭上下电极的表面，清除测试过程中残留的样品碎屑、油污等杂质，避免硬质颗粒残留在电极表面刮伤电极的镀金层，影响后续测试的接触精度。将电极的间距调整到1cm左右的安全距离，不要让两个电极长期直接贴合受压，避免电极表面发生形变。最后关闭设备电源，整理好测试线缆和配件，将测试数据归档保存，完成本次测试的全部流程。
七、设备日常维护与定期校准规范
GDAT-S介电常数介质损耗测定仪是高精度的电子与机械结合的精密测试设备，日常使用过程中需要做好对应的维护保养工作，才能长期保持稳定的高精度测试性能，延长设备的整体使用寿命：
首先设备在使用和保存过程中要避免强烈的振动和碰撞，精密介电常数测试装置的微分头是高精度机械构件，受到剧烈碰撞之后会导致微分头的分辨率超差，影响电极间距的读数准确性，进而引入介电常数计算误差。设备需要放置在干燥、不含腐蚀性气体的环境中使用和存放，避免潮湿环境导致测试电极氧化生锈，影响电极的表面导电性，进而引入额外的接触损耗误差。
设备使用过程中严禁用户自行拆装内部的电路模块和精密机械构件，自行拆装会直接破坏设备的出厂校准参数，导致设备的整体测试精度无法得到保障。如果测试夹具受到碰撞，或者设备使用超过6个月的定期检查周期，需要按照以下几个核心指标进行检测校验：
检测平行电极的两个极片的平行度，确认平行度误差不超过0.02mm，平行度超差会导致电极不同位置和样品的接触压力不一致，接触均匀性下降，引入额外的测试误差。
校验微分头的分辨率和精度，确认微分头的位移分辨率保持10μm的标称精度，没有空程间隙导致的读数误差，如果微分头存在空程，需要重新对微分头进行校准调试。
执行开路短路校准校验，在完成开路清零、短路清零操作之后，空载状态下测试电极的杂散电容读数应该稳定在预设的基准数值附近，如果杂散电容读数出现明显的漂移偏离，说明设备的系统误差超出了允许范围，需要重新完成全量程的负载校准操作。
除了上述的日常自检之外，设备建议每年联系具备资质的计量机构进行一次整体计量校准，确认设备的频率精度、电容测试精度、损耗测试精度等所有参数都符合GB/T 1409标准的要求，确保所有输出的测试数据都具备合法的计量溯源性，满足实验室的检测资质审核要求。
八、不同类型样品的测试注意事项
针对不同形态、不同特性的待测样品，使用GDAT-S进行测试的过程中，需要根据材料的自身特性进行针对性的细节优化，才能进一步提升测试结果的准确性，避免无效测试数据的产生：
针对吸湿性强的高分子材料，比如尼龙、聚酰亚胺等材料，材料内部吸附的水分会大幅提升材料的介电损耗，同时显著拉高介电常数的数值，测试得到的结果无法代表材料本征的介电性能。因此在测试这类样品之前，需要将样品放置在真空烘箱中，在合适的温度条件下充分干燥足够长的时间，完全去除材料内部吸附的游离水分，待样品冷却至室温之后再快速装夹到电极中进行测试，避免测试过程中样品再次吸水，保证最终的测试数据反映材料的真实本征介电性能。
针对填充了大量导电填料的改性绝缘材料，这类材料的介质损耗往往处于较高的数值区间，测试过程中要注意选择合适的等效电路模式，避免等效电路选择错误导致的测试参数换算偏差。同时这类材料的介电常数数值往往很高，要确认设备的介电常数测试量程完全覆盖该样品的参数范围，避免超出设备的测量上限导致测试数据失真。
针对超薄的薄膜类样品，在使用接触电极法测试的过程中，要注意调整电极的接触压力，不要过度挤压薄膜样品，避免薄膜被挤压之后厚度发生明显的形变，导致预先输入的样品厚度参数和实际厚度不一致，最终换算得到的介电常数结果出现偏差。如果薄膜的厚度过薄，推荐使用非接触法完成测试，彻底避免接触压力导致的样品形变误差，得到更精准的测试结果。
针对液态绝缘介质样品，测试之前要彻底清洁液体电极的内部容器，避免之前测试残留的液态样品混入新的待测样品中，引入杂质影响测试结果的准确性。同时要注意将液态样品中的气泡完全排出，避免气泡残留在测试电极之间，气泡的低介电特性会拉低整体的等效介电常数数值，导致测试结果偏低。
九、设备在各行业的应用价值与发展前景
当前下游电子信息、新能源、电力电工等行业都在快速向高可靠性、高频化方向迭代发展，绝缘材料的介电性能已经成为决定终端产品工作稳定性的核心指标之一，从消费电子的绝缘封装材料，到新能源汽车的高压绝缘材料，再到电力系统的高压输变电绝缘材料，都需要精准的介电性能测试作为研发和质量管控的核心支撑。GDAT-S直读介电常数介质损耗测定仪采用先进的阻抗分析仪架构，实现了测试流程的高度自动化，直读输出最终测试结果，完全符合GB/T 1409、ASTM D150以及IEC60250等国内外相关标准的技术要求，完全覆盖从20Hz到最高5MHz的宽中低频测试范围，高精度的测试能力可以满足绝大多数行业的介电性能测试需求，帮助材料研发人员快速定位影响材料介电性能的关键因素，针对性调整材料的配方和制备工艺，开发出低介电、低损耗、性能稳定的新一代绝缘材料，助力整个绝缘材料行业的技术迭代升级。
目前大量的科研院校、材料生产企业、第三方检测机构都已经将该设备作为中低频介电性能测试的核心配置，在胶水、玻璃、塑料、橡胶、液态绝缘介质等各类材料的性能研究中发挥着不可替代的作用。相较于传统的人工谐振法测试设备，GDAT-S的测试效率提升了十倍以上，同时完全消除了人工操作误差和人工换算误差，测试数据的重复性和可靠性得到了质的提升，是中低频介电测试领域的高性价比首选设备，未来随着下游绝缘材料性能要求的不断提升，GDAT-S依托其强大的功能拓展性和稳定的测试性能，将长期为用户的材料研发和质检工作提供可靠的技术支撑，在更多的应用场景中发挥核心的测试价值。
