北广精仪GB/T1409介电常数及介质损耗测试仪1MHZ

产品概述

在绝缘材料研发、来料检验、成品质量管控环节中，材料介电性能是评判绝缘介质电气特性的核心指标，其中相对介电常数 ε、介质损耗角 D（tanδ）两项参数，直接反映材料在交变电场环境下极化能力与能量损耗水平，广泛应用于电工绝缘、高分子复合材料、电子封装基材、薄膜材料、陶瓷介质、橡胶绝缘制品等诸多行业。GDAT‑S 介电常数测试仪，可完成绝缘材料相对介电常数与介质损耗角的检测工作，设备设计参考 GB/T 1409‑2006、ASTM D150、IEC60250 相关规范标准，适配行业主流的材料介电性能检测方法，能够满足实验室研发检测、工厂批量来料筛查、第三方检测机构试样分析等多种使用场景的测试需求。

整套检测系统主要由高频阻抗分析仪主机、介电常数测试装置、标准介质样品三大部分构成。测试的核心原理依托平板电容器测试结构，将待检测绝缘样品夹持放置于平板电容器电极之间，分别采集放置试样状态与空载状态下的电容 Cp 读数以及损耗 D 数值，结合对应物理计算公式，换算得出被测材料的相对介电常数与介质损耗角数值。设备的工作频率覆盖 20Hz～2MHz 区间，除 1MHz 典型测试点外，可在该频率区间内完成不同频率条件下绝缘材料介电常数、介质损耗角随频率变化规律的检测分析，便于工作人员掌握材料在不同交变电场频率下的介电性能表现，为材料配方改良、产品选型、工艺优化提供量化测试数据支撑。

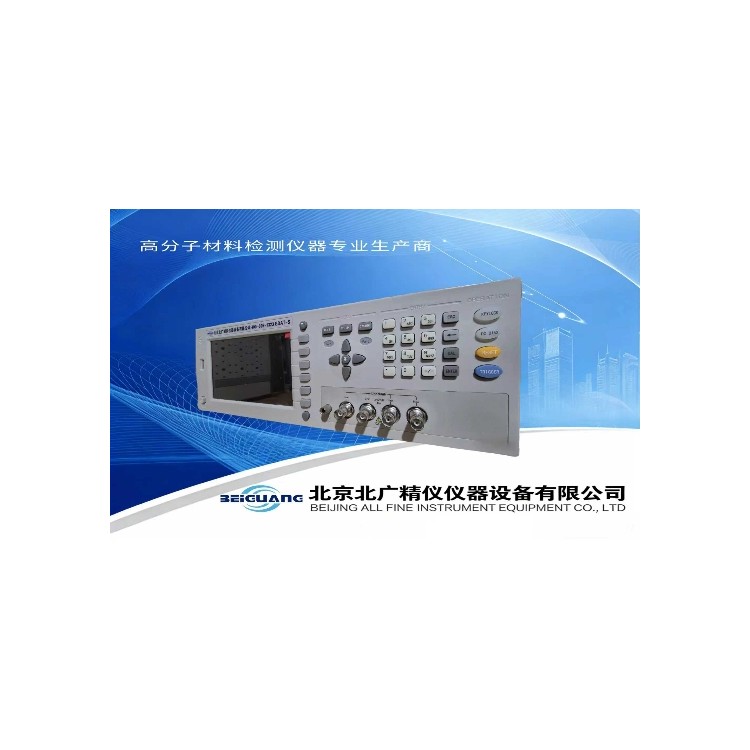

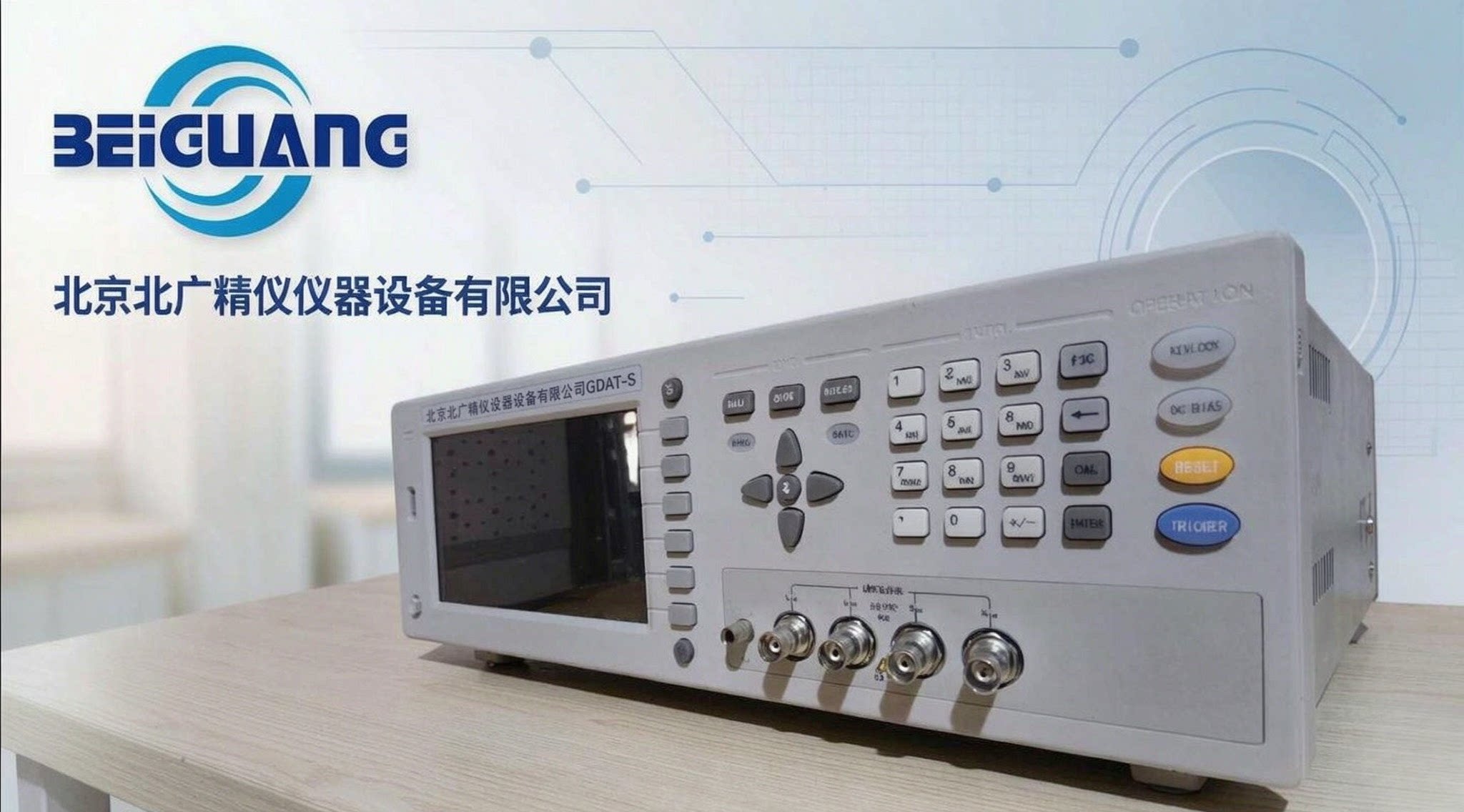

GB/T1409介电常数及介质损耗测试仪1MHZ GDAT-S属于多功能阻抗分析类测试设备，整机结构紧凑，体积小巧，既可以放置在实验台桌面开展检测作业，也能够适配标准机柜上架安装使用，适配不同实验室空间布局方案。仪器配置 4.3 寸 LCD 显示屏，搭载中英文两套操作语言，不同语言使用习惯的操作人员都可以快速熟悉操作流程。设备内置变压器测试模块、平衡测试模块，拓展仪器的应用场景，减少实验室重复购置仪器的成本投入。设备配置多类型对外通讯接口，能够实现测试数据本地存储、外接 U 盘导出保存、上位机通讯交互、自动化产线分选对接等功能，适配手动单点测试、多频点列表扫描测试、自动化批量分选测试等多种作业模式。

在绝缘材料的实际检测工作当中，不同类型试样物理形态差异较大，有硬质板材、陶瓷块材，也有柔性薄膜、表面存在轻微凹凸不平的试样，试样的厚度、直径规格也各有区别。配套的介电常数测试装置带有保护电极结构，可切换接触电极法、薄膜电极法、非接触法三种测试模式，针对软质材料、表面平整度不佳试样、超薄薄膜试样都可以开展对应检测。测试装置微分头可以实现 10μm 调节分辨率，能够精准控制电极之间的间距，降低电极间距引入的测试误差，保障不同厚度规格试样的电极定位精度。搭配不同材质的标准介质样品，可定期对整套测试系统进行校验，维持测试结果的一致性，标准介质样品可选人工蓝宝石、石英玻璃、氧化铝陶瓷、环氧板等材质，按照常规制样要求加工为 Φ50mm，厚度 1‑2mm 规格，用户可结合自身检测需求选配采购。

设备阻抗测量单元具备较高的分辨能力，电容 Cp 测量分辨可达 0.00001pF，介质损耗 D 值采用 6 位数字显示，在开展介电性能换算时，降低原始测量数据的分辨力瓶颈，保障介电常数与介质损耗测试结果的重复性与检测准确度。仪器集成 ALC 自动电平调整功能、信号电平监视功能，能够对输出测试信号电压、电流进行管控与实时查看；设备自带内部直流偏置源，也可以对接外接大电流直流偏置源，支持在施加直流偏置条件下开展介电性能测试，模拟部分电子元器件实际直流偏压工作工况，获取更贴近实际工况条件的材料介电参数。仪器支持 10 点列表扫描测试，设置好对应的频率点之后，仪器可以依次完成各个频点的测量工作，自动记录每个频点对应的测量数据，省去人工逐点修改频率、手动记录数据的操作，提升多频点对比测试的工作效率。设备内置比较器模块，支持多档位分选与计数，在工厂批量试样检测场景，能够依据设定参数阈值，自动区分合格、不合格试样，并且统计检测总数量、合格数量、不合格数量，适配自动化物料筛查流程。

设备应用领域

GB/T1409介电常数及介质损耗测试仪1MHZ GDAT-S遵循 GB/T1409‑2006 标准相关测试要求，围绕绝缘材料介电性能检测开发，应用场景覆盖材料科研、工业生产质检、第三方检测等方向。

电工绝缘材料行业，各类绝缘板材、绝缘橡胶、绝缘浸渍制品、层压绝缘基材，在高压电器、低压配电设备内部作为绝缘隔离部件使用，材料介电常数、介质损耗参数直接影响电器运行稳定性，利用本仪器可以对原料批次、试制样品开展检测，监控材料介电性能波动情况。

电子材料与电子元器件配套基材行业，PCB 基材、覆铜板、介质薄膜、陶瓷介质基片，高频电子元器件内部介质材料，对介电损耗指标有着严格管控，不同工作频率之下材料介电参数会发生改变，借助仪器 20Hz‑2MHz 的频率覆盖范围，可以获取 1MHz 以及其他频率点下的介电常数、损耗数据，用于材料选型评估。

高分子新材料研发领域，改性塑料、复合高分子绝缘膜、填充改性复合材料，科研人员通过测试不同配方试样的介电性能，分析填料种类、填料占比对材料介电特性带来的改变，辅助配方迭代开发。

薄膜材料行业，各类绝缘功能薄膜，试样厚度薄，部分薄膜质地柔软，配套测试装置支持薄膜电极法、非接触法测试模式，可完成薄膜试样介电性能检测，评估薄膜产品电气绝缘性能。

陶瓷介质行业，氧化铝陶瓷、高频介质陶瓷试样，硬质固体介质样品，可采用接触电极法完成检测，获取材料在交变电场作用之下的极化与损耗数据。

第三方检测实验室，需要依据 GB/T1409 标准对外出具材料介电性能相关检测数据，仪器对标国标、美标、IEC 国际标准的相关技术要求，多通讯接口便于对接实验室数据管理系统，测试数据可导出归档，满足检测机构的数据留存管理需求。

院校科研实验室，高校材料学院、电气相关专业实验室，用于教学实验、课题项目试样测试，可开展多频率扫描测试，研究频率变量对于绝缘介质介电特性带来的影响，设备中英文界面，适配不同教学场景。

新能源配套绝缘材料行业，储能设备、新能源电气设备内部使用的各类绝缘垫片、绝缘封装材料，在交变电场叠加直流偏置工况下工作，仪器自带直流偏置源，能够模拟该类工况，完成偏置条件下介电性能检测，评估材料在实际使用工况中的表现。

检测工作原理说明

整套仪器分为阻抗分析仪主机与介电常数测试夹具装置两个核心单元，主机作为测量指示单元，平板电容器式测试夹具作为试样承载单元。

固体绝缘材料的相对介电常数物理含义，是相同电场条件之下，介质填充电容器的电容量和真空状态下电容器电容量二者的比值。开展测试作业时分为两次基础测量：第一次，夹具电极之间不放置被测样品，采集空载状态下夹具的电容 Cp0 以及空载损耗 D0；第二次，将制备合格的被测固体绝缘试样夹持于上下电极之间，保证试样和电极贴合良好，采集放置样品后的电容 Cp1 以及损耗 D1。将两组原始阻抗测量数据代入 GB/T1409 标准对应的计算公式，就能够计算得到试样的相对介电常数 ε 与介质损耗角 D（tanδ）。

实际测试过程会存在边缘电容带来的测量干扰，所以配套的测试装置设置保护电极结构，保护电极可以消除试样边缘效应造成的测量偏差，提升固体板材、圆片试样的测试准确度。针对不同类型试样，可切换三种测试模式。接触电极法：试样上下表面直接和测试电极紧密接触，适合表面平整、硬度较高的固体板材、陶瓷圆片试样；薄膜电极法，针对薄膜类试样，可在薄膜表面蒸镀导电电极，再放置于夹具中开展检测，降低薄膜和电极之间接触间隙引入的误差；非接触法，电极和样品之间保留微小空气间隙，适合表面不够平整，无法和电极完全紧密贴合的硬质试样，通过间隙补偿算法完成介电参数换算。

开展测试之前，需要完成仪器校准流程，仪器支持开路清零、短路清零，点频校准以及扫频校准、负载校准。开路短路校准用于抵消测试夹具、测试线缆自身寄生参数带来的系统误差，扫频校准可以在扫描测试全频率范围内修正系统偏差，负载校准可以利用标准介质样品完成整套测试系统的校验，校准完成之后再开展试样测量，保障测试数据可靠性。测试线缆长度设定为 1m，使用过程中，线缆尽量避免弯折挤压，减少线缆参数漂移带来的影响。

仪器输出阻抗支持多档位可选，不同输出阻抗档位适配不同阻抗区间的被测对象；测量等效模型可以选择串联等效或者并联等效模式，固体绝缘介质材料大多选用并联等效模式，操作人员可以按照被测材料阻抗特性切换等效方式。量程模式分为自动量程与保持量程，自动量程模式下仪器会自主选择适配的测量量程，简化操作；保持量程模式固定使用指定量程，适合同一批次大量同类型样品连续测试。

仪器的显示模式包含直读、Δ 差值、Δ% 百分比差值三种。直读模式直接输出被测对象的实测数值；Δ 差值模式可以设置基准参考值，仪器直接输出实测值与基准参考值之间的绝对差值；Δ% 百分比模式输出实测相对基准参考的百分比偏差，适合对比试样和标准样品之间参数差异。

仪器的触发模式分为内部触发、手动触发、外部触发、总线触发。内部触发模式仪器自动循环完成测量，适合常规手动检测；手动触发，操作人员按下按键之后执行单次测量；外部触发可以接收外部设备电平信号，收到信号后启动测量，用于自动化产线；总线触发依靠通讯总线下发测量指令，适配电脑上位机软件远程控制仪器完成测试。

测试信号电平，仪器可以输出对应幅值交流测试信号，不同频率区间，输出信号幅值范围存在区别。f≤1MHz 条件下，测试信号幅值范围 10mV～5V；f＞1MHz 条件，测试信号幅值范围 10mV～1V，信号输出存在对应的误差容限。ALC 自动电平调整功能开启后，仪器会自动闭环调节输出信号，维持电极两端测试信号电平稳定，即便被测样品阻抗发生变化，也可以保证施加在样品上的交流测试信号幅值保持设定数值；V、I 信号电平监视功能，操作人员可以实时查看仪器实际输出电压、电流的数值，确认施加到试样的测试信号是否处于预期范围。

直流偏置源分为电压模式与电流模式，电压模式输出范围‑5V～+5V，步进 1mV；电流模式输出‑100mA～+100mA，内阻 50Ω，步进 20uA。当被测样品需要叠加直流偏置开展测试，可启用仪器内置直流偏置源，对于需要更大偏置输出能力的测试场景，可外接大电流直流偏置源，扩展偏置能力。

仪器内部比较器分选功能，操作人员设置测量参数上下限阈值，当完成样品测量，仪器会自动比对实测数据和阈值区间，输出判定结果，同时完成计数统计，适合大批量样品快速筛查。仪器本地存储器可以保存 20 组完整仪器设置参数，包括频率、信号电平、偏置、量程、扫描列表等配置，后续测试同一类样品时，直接调取保存的参数组，不用逐项重新设置，节约重复配置时间；同时测量数据可以保存在仪器本地，也可以插入 U 盘，将测试数据导出存储，U 盘支持 FAT16、FAT32 文件系统格式。

完整性能参数

ε 和 D 性能： 固体绝缘材料测试频率 20Hz～2MHz 的 ε 和 D 变化的测试。 ε 和 D 测量范围：ε：1～10⁵，D：0.1～0.00005， ε 和 D 测量精度（10kHz）：ε：±2% ， D：±5%±0.0001。

测试参数 :C, L, R,Z,Y,X,B, G, D, Q, θ,DCR

测试频率 :20 Hz～2MHz,10mHz 步进

测试信号电平 :f≤1MHz 10mV～5V,±（10%+10mV） f>1MHz 10mV～1V,±（20%+10mV)

输出阻抗：10Ω, 30Ω, 50Ω, 100Ω

基本准确度；0.1%

显示范围 : L 0.0001 uH ～ 9.9999kH C :0.0001 pF ～ 9.9999F R,X,Z,DCR :0.0001 Ω ～ 99.999 MΩ Y, B, G 0.0001 nS ～ 99.999 S D :0.0001 ～ 9.9999 Q :0.0001 ～ 99999 θ :-179.99°～ 179.99°

测量速度；快速: 200 次 /s（f﹥30kHz） ,100 次 /s（f﹥1kHz） 中速: 25 次 /s, 慢速: 5 次 /s

校准功能：开路 / 短路点频、扫频清零，负载校准

等效方式：串联方式，并联方式

量程方式：自动，保持

显示方式：直读，Δ, Δ%

触发方式：内部，手动，外部，总线

内部直流偏置源：电压模式 - 5V ～ +5V, ±(10%+10mV), 1mV 步进 电流模式（内阻为 50Ω）-100mA ～ +100mA, ±(10%+0.2mA),20uA 步进

比较器功能：10 档分选及计数功能

显示器；320×240 点阵图形 LCD 显示

存储器：可保存 20 组仪器设定值

接口 :USB DEVICE (USBTMC and USBCDC support) USB HOST (FAT16 and FAT32 support) LAN (LXI class C support) RS232C HANDLER GPIB（选件）

工作频率范围：20Hz～2MHz 数字合成，精度：±0.02%

电容测量范围：0.00001pF～9.99999F 六位数显

电容测量基本误差：±0.05%

损耗因素 D 值范围：0.00001～9.99999 六位数显

介电常数测试装置（含保护电极）：可对直径 φ10～56mm，厚度 < 10mm 的试样精确测量。 支持接触电极法，薄膜电极法和非接触法三种测试模式，适配软材料，表面不平整和薄膜试样测试。 微分头分辨率：10μm 最高耐压：±42Vp（AC+DC） 电缆长度设置：1m 适用频率：30MHz

高频介质样品（选购件）：高频标准介质样品，可选用人工蓝宝石，石英玻璃， 氧化铝陶瓷，环氧板等材料，加工为 Φ50mm，厚 1～2mm 测试样品，用于测试装置校验，保障测试装置的重复性和准确性。

试样制备与测试操作指引

想要获得稳定可靠的介电常数、介质损耗测试结果，除仪器设备本身性能之外，试样制备工作、操作流程、环境条件都会对最终测试数据产生影响，结合 GB/T1409‑2006 标准的相关要求，对试样处理与操作流程做详细说明。

试样制备要求

试样外形，固体圆片试样直径需要处于 φ10‑56mm 区间，厚度小于 10mm。试样厚度不宜过大，厚度数值过大会降低测试信号响应；厚度也不宜过薄，太薄的试样容易发生形变，还会增加电极间隙带来的相对误差。试样表面需要尽量保持平整洁净，表面不能有裂纹、孔洞、明显划痕、油污、灰尘。油污、灰尘附着在试样表面，会改变试样表面接触状态，引入额外介质层，造成介电损耗测试结果偏大。硬质板材试样，如果表面存在毛刺，需要做打磨处理；薄膜试样，需要保证试样无褶皱、无破口。

部分绝缘材料容易吸附空气中水汽，水分会明显改变介电常数和介质损耗数值，吸湿后的样品测试损耗会明显上升。针对容易吸潮的试样，按照材料规范做烘干处理，烘干完成之后放置干燥器皿冷却，再拿取开展测试；测试环境尽量控制温湿度，环境湿度不宜过高，减少试样在空气中暴露吸潮的时间。

如果选用薄膜电极法，需要在试样两个主表面制备导电电极，电极材料选用不会和试样发生化学反应的导电层，电极的尺寸、边缘处理参照标准规范，电极边缘尽量平滑，减少电极边缘毛刺带来边缘效应加剧。非接触法测试，需要精确记录空气间隙厚度参数，仪器软件需要录入间隙厚度，用于介电常数换算计算。

标准介质样品，作为校验器具，要妥善存放，避免磕碰划伤样品表面，表面沾染污物要按照对应材质清洁方法清理，标准样品长期使用出现磨损之后需要重新更换，保证校验工作有效。

测试操作完整流程

1. 仪器开机预热：接通电源之后开启主机，按照仪器说明完成预热，电子测量仪器经过预热，内部电路工作状态趋于稳定，降低温漂带来的测量波动；配套测试夹具同样放置于测试环境，和环境温度保持一致。

2. 确认硬件连接：检查阻抗分析仪主机与介电常数测试装置之间测试线缆连接状态，确认线缆接头拧紧，无松动；如果要使用内部直流偏置源，确认偏置相关设置；如需外接直流偏置源，确认外部设备接线无误。

3. 执行系统校准：把夹具上下电极完全开路，执行开路清零；将上下电极直接可靠短接，执行短路清零。如果需要扫频测试，执行扫频校准；需要做系统校验，放置标准介质样品执行负载校准。校准完成之后，不要随意挪动测试线缆位置，挪动线缆会改变线缆寄生参数，需要重新校准。

4. 设置仪器测试参数：设置测试频率，1MHz 为常用测试点，多频点测试可以启用列表扫描功能，录入各个需要测试的频率；设置交流测试信号电平，按照材料测试规范选择电压幅值，信号电压不能过高，避免试样出现局部电场击穿；选择输出阻抗档位，确定串联或者并联等效模式；量程选择自动或者保持；设置触发模式，普通实验室检测选择内部触发；需要直流偏置，设置对应偏置电压或者电流。

5. 放置被测试样：打开夹具，把制备完成的试样平稳放置于下电极中心位置，保证试样居中，闭合上电极。接触电极模式下，调节微分头，让上下电极和试样表面适度压紧，压力保持均衡，压力不宜过大，防止薄试样发生挤压形变；非接触模式，设置对应空气间隙数值。

6. 启动测量读取数据：触发仪器执行测量，主机屏幕上读取原始 Cp 电容数值、D 损耗数值，仪器内部完成换算输出相对介电常数 ε、介质损耗 D 结果。列表扫描模式，仪器依次遍历设置好的全部频点，存储每个频点对应测试结果。

7. 数据保存记录：单次测试数据可以直接屏幕记录，批量测试可把数据保存仪器本地，或者插入 U 盘导出全部测试记录；使用上位机软件，可通过 LAN、USB、RS232 通讯接口，把数据传输到电脑，完成数据归档保存。

8. 更换试样继续测试：取出已经完成测试的试样，放入下一个试样；如果试样材质、厚度发生很大变化，建议复核一次校准状态；全部样品测试结束，关闭测试信号输出，关闭仪器电源，整理夹具，清理电极表面残留灰尘碎屑。

测试过程干扰因素说明

环境温湿度，温度改变绝缘材料本身介电特性，湿度带来试样吸水，测试的时候尽量记录测试环境温度湿度，便于后续数据复现对比； 电极表面状态：测试夹具电极表面如果氧化、附着粉尘碎屑，会造成接触不良，需要定期清洁电极表面； 线缆扰动：测试线缆弯折、拉扯，寄生电容电感会发生变化，校准之后尽量不要移动线缆； 外部电磁干扰：仪器尽量远离大功率工频设备，强电磁干扰环境会引入噪声，造成 D 损耗读数波动偏大； 试样边缘效应：使用配套带保护电极的测试装置，能够抑制边缘效应；不使用保护电极情况下，圆片试样电极直径要小于试样直径。

设备接口与数据交互介绍

仪器配备多种硬件接口，覆盖本地人机交互、数据存储、计算机通讯、自动化产线对接等不同用途。

USB 接口分为 DEVICE 设备端和 HOST 主机端。USB DEVICE 支持 USBTMC、USBCDC 协议，电脑通过 USB 线缆连接仪器，可实现虚拟串口通讯、仪器 USB 仪器类协议通讯，电脑软件下发指令设置仪器参数，读取测量数据。USB HOST 可以插入 U 盘，U 盘文件系统支持 FAT16 以及 FAT32，测量的测试结果、仪器配置参数，直接存储到 U 盘，U 盘拔下之后，可在电脑打开文档读取测试记录，不需要专用软件就可以查看导出的测试数据，方便实验室记录归档。

LAN 接口支持 LXI class C 标准，接入局域网之后，同一局域网内的电脑，通过网络和仪器建立通讯，远距离控制仪器，读取测量数据，适合多台仪器组网、实验室局域网集中管控测试设备。RS232C 串口，传统串口通讯接口，适配老旧工控设备、工控电脑串口，实现参数控制、数据回读。HANDLER 接口，面向自动化分选设备，输出测量判定 IO 信号，可以对接自动化流水线，完成样品自动上下料之后的测量、合格与否信号输出，用于工厂自动化产线检测工位。GPIB 接口属于选购配置，对于已有 GPIB 总线测试系统的用户，可选购该接口，接入 GPIB 总线测试平台。

利用通讯接口可以实现的工作场景：电脑上位机软件设置测试频率、信号电平、扫描列表，远程启动测量，实时获取每一次的测量原始参数以及换算后的介电常数、介质损耗数值，将数据存入电脑数据库，自动生成测试记录表；多台仪器通过 LAN 组网，一台电脑集中获取多台测试仪数据；HANDLER 接口输出 PASS/FAIL 电平信号，对接流水线 PLC，完成不合格品剔除流程。

仪器本地存储器内部可以存储 20 组完整仪器配置。日常检测不同种类材料，每一类材料对应一套参数，设置完成之后保存一组配置编号；后续再测试该类材料，直接调取该编号配置，仪器自动恢复频率、信号电平、偏置、扫描列表、分选阈值全部参数，减少重复输入参数的工作量，降低人工设置参数带来操作失误概率。

4.3 寸 320×240 点阵 LCD 图形显示屏，作为人机交互窗口，屏幕上面同时显示测量参数数值、设置状态、分选判定结果，中英文两套界面，操作人员可以在系统设置中切换语言。仪器面板按键旋钮，用于参数修改、菜单切换、确认操作，人机交互逻辑简单，经过简短培训之后操作人员就可以独立完成常规检测工作。

标准介质样品的作用与选配

标准介质样品属于选购配件，整套介电常数测试系统，包含阻抗分析仪主机、测试夹具，但是夹具电极、测试线缆随着使用时间推移，会产生微小的参数偏移；不同操作人员安装夹具，线缆接头拧紧程度也存在差异，会带来系统误差。高频标准介质样品，就是用来定期校验整套测试系统，确认仪器‑夹具组合之后测试结果是否处于合理区间。

标准介质样品选用的材料，自身介电性能稳定，温度系数小，不易吸潮，经过计量标定，在指定频率下拥有已知的标准介电常数、标准介质损耗数值。可供选择的材质包含人工蓝宝石、石英玻璃、氧化铝陶瓷、环氧板等，统一加工为 Φ50mm，厚度 1‑2mm 规格，适配测试夹具的电极尺寸。

校验操作流程：完成仪器开路短路校准之后，将标定完成的标准介质样品放置在夹具中，执行测试，读出仪器实测的介电常数、D 损耗数值，对比样品证书上的标准标定值。当实测数值和证书标称数值偏差在允许范围之内，代表整套测试系统工作状态正常；如果偏差超出允许区间，需要重新检查线缆连接状态，重新执行开路短路校准，再次复测；复测依旧偏差过大，需要排查夹具电极表面是否污染，线缆是否出现损坏。

不同材质标准样品适用的侧重点不一样，介质损耗数值低，适合校验低损耗材料的测试能力；氧化铝陶瓷介电常数数值相对更高，适合中等介电常数区间校验；石英玻璃、人工蓝宝石性能稳定，长期时间内参数漂移小，适合作为长期校验标准件。用户可以结合自己日常测试样品的介电常数、损耗大致区间，选择对应材质的标准介质样品。

标准样品日常维护方面，存放环境保持干燥洁净，不要摔落撞击，避免样品表面产生划痕；拿取尽量佩戴手套，防止手上油脂沾污样品表面；表面出现污渍，按照材质要求清洁，禁止使用会腐蚀样品的溶剂；标准介质样品也具备使用寿命，使用年限久之后，需要重新送计量机构标定或者更换全新标准样品。

仪器维护保养与故障排查建议

良好的维护保养，能够维持仪器测试准确度，延长设备使用寿命，降低故障发生概率。

主机部分，仪器工作环境要保持干燥通风，环境不要存在腐蚀性气体、大量粉尘；避免液体泼溅至仪器面板、接口区域。设备长期不使用，断开电源，给仪器盖上防尘罩。面板显示屏避免硬物刮擦，清洁面板使用柔软无尘布料擦拭，不使用强腐蚀性溶剂。不要频繁快速开关机，关机之后等待片刻再重新上电。仪器接口，USB、LAN、RS232、HANDLER 接口插拔接头动作轻柔，防止接口物理损坏；接口出现灰尘，断电状态下使用干燥毛刷清理。

介电常数测试装置夹具维护，测试电极是核心精密部件，禁止硬物磕碰电极平面，电极表面划伤会直接影响测试接触效果，带来数据波动。每次测试完成之后，及时清理电极表面残留试样碎屑、粉尘。如果电极表面轻微氧化，按照设备说明做清洁处理；微分头属于精密调节部件，转动微分头力度轻柔，不要用力拧死，防止微分头内部结构损坏；定期确认微分头调节分辨率，保证间距调节准确。测试线缆，不要大力弯折、踩踏线缆，线缆接头保持洁净，接头螺纹拧紧适度，不要暴力拧动。

日常简单现象排查：

1. 测试的电容、介电常数读数跳动大，重复性差。优先确认：夹具电极表面是否脏污；线缆接头有没有拧紧；校准有没有完成，校准之后有没有移动线缆；试样和电极接触状态；环境是否存在大功率设备电磁干扰。

2. 介质损耗 D 测试结果整体偏大。排查试样是否吸水受潮；电极表面污染；夹具未做开路短路校准；测试线缆损坏；试样表面存在油污。

3. 通讯接口无法和电脑建立通讯。核对通讯参数，波特率、IP 地址、协议模式；检查通讯线缆；确认仪器接口模式设置正确；确认电脑驱动已经完成安装。

4. U 盘无法识别读取。确认 U 盘文件系统为 FAT16 或者 FAT32，U 盘容量不宜过大，尝试更换 U 盘测试。

5. 直流偏置源输出异常。核对偏置源设置参数，确认偏置功能已经开启，检查接线，确认负载没有出现短路情况。

当遇到无法自行处理的异常现象，不要私自拆开仪器外壳，内部存在高压电路，同时拆机也会破坏仪器已完成的计量校准状态，应当联系技术支持人员开展检修。仪器建议按照周期做计量校验，保障检测结果合规，满足研发、质检、第三方检测的使用要求。

不同测试方法适用试样总结

注：以上表格仅为便于阅读区分三种测试模式，设备本体输出无表格形式，实际仪器操作依靠菜单选择测试模式。

在开展测试方案选型的时候，优先选择接触电极法，操作流程简单，引入误差来源少；当样品表面平整度不足，接触无法达到理想状态，再选用非接触法；超薄薄膜试样优先选用薄膜电极法。同一种材料，如果条件允许，可对比两种测试模式下测试结果，评估间隙、接触带来的数据差异。

总结

GDAT‑S 介电常数及介质损耗测试仪，参考 GB/T1409‑2006、ASTM D150、IEC60250 相关规范，频率覆盖 20Hz‑2MHz，可完成 1MHz 及其他频率点绝缘材料相对介电常数 ε、介质损耗角 D（tanδ）检测。整套系统由阻抗分析仪主机、介电常数测试装置、标准介质样品组成。夹具具备保护电极，支持接触电极法、薄膜电极法、非接触法，适配硬质板材、陶瓷、柔性薄膜、表面不平整等多种形态试样。仪器具备开路短路扫频校准、直流偏置、列表扫描、分选计数、多类型通讯接口、U 盘存储导出等功能，适配科研实验室、工厂质检、第三方检测机构等不同使用场景。

想要得到稳定的检测结果，除仪器本身能力，试样制备、环境温湿度、校准流程、夹具维护都起到关键作用。操作人员需要熟悉测试原理，做好试样处理，规范完成仪器校准流程，根据试样形态选用对应的测试模式，规范保存原始测试数据。选配对应材质的标准介质样品，可以定期校验整套测试系统，保障测试结果的一致性。在设备使用期间，按照要求做好主机、测试夹具、测试线缆的维护保养，及时排查简单异常现象，保障仪器长期稳定运行，为绝缘材料研发、质量管控提供可靠的介电性能测试数据支撑。
