第1章 产品概述
橡塑塑料漏电起痕试验仪BLD-600V是一款专门用于测定固体绝缘材料在潮湿环境条件下电性能的检测设备，主要用于评价材料表面在电场和电解液联合作用下耐受漏电起痕破坏的能力。该设备通过在试样表面施加电压并滴加电解液溶液，模拟材料在实际使用中可能遇到的潮湿、污秽环境，定量评估绝缘材料的抗漏电起痕性能。
在电气绝缘材料的质量评价体系中，漏电起痕性能是衡量材料耐候性和使用寿命的重要指标之一。许多电气设备和电子元器件在户外或潮湿环境中长期运行时，表面容易积聚水分和污秽物，形成导电通路，导致局部放电和材料表面碳化，进而引发绝缘失效。漏电起痕试验正是针对这一实际工况设计的模拟试验方法，能够在较短时间内对材料的耐漏电起痕能力做出客观评价。
BLD-600V型漏电起痕试验仪适用于多种类型的绝缘材料测试，包括电工塑料、橡胶、层压制品、模塑料、绝缘漆、环氧树脂、硅橡胶、陶瓷以及复合材料等。在电工电子、家用电器、汽车电子、新能源、航空航天、轨道交通等行业的材料研发、质量控制和产品认证中，该设备均有广泛的应用场景。

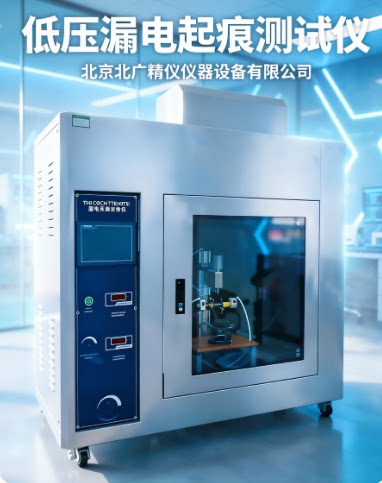

设备整体采用箱体式结构设计，内部集成了高压电源系统、电极组件、滴液控制系统、计时计数装置、短路保护回路和排气系统等功能模块。操作方式上结合了手动控制与自动计时功能，试验过程中的电压施加、液滴滴落、时间计数和结果判定均可按预设程序自动完成，减少了人为因素对试验结果的干扰。
相比于传统的人工操作方式，BLD-600V型设备在试验精度、操作便捷性和安全防护等方面均有明显提升。设备配备了多重安全保护机制，包括漏电保护、过流保护和短路切断功能，能够有效保障操作人员的人身安全和设备的正常运行。同时，设备的箱体设计考虑了试验过程中可能产生的有害气体排放，配备专用排气接口，可与实验室通风系统连接，改善试验环境。
第二章 漏电起痕试验的基本概念与意义
2.1 什么是漏电起痕
漏电起痕是指固体绝缘材料表面在电场和电解液的共同作用下，逐渐形成导电通路的现象。当绝缘材料表面存在电解液滴液并施加电压时，电流会沿材料表面流过，产生焦耳热使电解液蒸发，在液膜断开瞬间形成电弧。电弧的高温作用会使材料表面发生碳化和分解，逐步形成导电的碳痕通道。随着试验的进行，碳痕不断延伸，进而导致电极之间形成导通，材料表面绝缘性能丧失。
漏电起痕的发生是一个复杂的物理化学过程，涉及热效应、电化学腐蚀、材料降解和碳化物生成等多个环节。不同材料由于成分结构的差异，表现出的耐漏电起痕性能也各不相同。一般来说，含有芳香族结构的高分子材料更容易碳化，而含有硅、氟等元素的材料则表现出较好的耐漏电起痕能力。
2.2 相比漏电起痕指数（CTI）
相比漏电起痕指数（Comparative Tracking Index，简称CTI）是评价材料耐漏电起痕性能的核心指标之一。它的定义是：在规定的试验条件下，材料表面能够承受50滴电解液而不产生漏电起痕失效的上限电压值，单位为伏特（V）。CTI值越高，说明材料的耐漏电起痕性能越好。
CTI的测定采用逐级升降电压的方法。试验时，先选定一个起始电压，在该电压下对试样滴加50滴电解液，如果试样没有失效，则升高电压继续试验；如果试样发生失效，则降低电压继续试验。通过在多个电压水平下的反复测试，进而确定材料能够通过50滴试验的上限电压，即为该材料的CTI值。
CTI指数在电气安全领域具有重要的应用价值。在电器产品的绝缘结构设计中，不同的CTI等级对应不同的爬电距离要求。CTI值越高的材料，所需的爬电距离越小，产品可以设计得更加紧凑。因此，CTI数据是电气工程师进行绝缘配合设计的重要参考依据。
2.3 耐漏电起痕指数（PTI）
耐漏电起痕指数（Proof Tracking Index，简称PTI）是另一个重要的评价指标。它指的是在规定的试验条件下，材料在指定电压水平下能够承受50滴电解液而不发生漏电起痕失效的验证指数。与CTI不同，PTI不是通过逐级升降电压确定的上限值，而是在某一特定电压下对材料是否合格的验证性测试。
在实际应用中，PTI常用于产品的质量检验和认证环节。例如，某产品标准要求绝缘材料的PTI不低于175V，则需要在175V电压下进行50滴滴液试验，材料不失效即为合格。PTI测试相对CTI测试来说，试验时间更短，操作更简便，适合批量检验使用。
2.4 漏电起痕试验的重要意义
漏电起痕试验对于保障电气设备安全运行、推动材料技术进步具有多方面的重要意义。
首先，漏电起痕试验是评价绝缘材料耐候性能的重要手段。在实际使用环境中，绝缘材料经常面临潮湿、粉尘、化学腐蚀等不利因素的考验。漏电起痕试验通过模拟恶劣工况，能够快速评估材料在这些条件下的绝缘可靠性，为材料选型提供科学依据。
其次，漏电起痕试验是电器产品安全认证的重要项目。在国际电工委员会（IEC）和各国的电器安全标准中，对绝缘材料的耐漏电起痕性能都有明确的要求。例如，家用电器、信息设备、工业控制设备等产品的安全认证中，CTI/PTI测试是不可或缺的环节。
第三，漏电起痕试验为新材料研发提供了评价工具。随着电气设备向小型化、高压化方向发展，对绝缘材料的性能要求不断提高。科研人员通过漏电起痕试验，可以系统地研究材料配方、工艺参数与耐漏电起痕性能之间的关系，指导新材料的开发与优化。
第四，漏电起痕试验有助于降低电气安全事故风险。绝缘材料的漏电起痕失效是引发电气火灾的重要原因之一。通过严格的漏电起痕试验筛选，可以确保产品使用的绝缘材料具备足够的耐漏电起痕能力，从源头上减少安全隐患。
第三章 试验原理与方法标准
3.1 试验基本原理
漏电起痕试验的基本原理是在固体绝缘材料表面放置两个电极，电极之间施加一定的交流电压，然后以规定的时间间隔向电极之间的材料表面滴加电解液溶液。在电压和电解液的共同作用下，材料表面逐渐产生碳化痕迹，当碳化痕迹发展到使两电极之间形成导电通路时，试验判定为失效。
试验过程中，电解液滴落在试样表面后，在两电极之间形成导电液膜。电流通过液膜时产生焦耳热，使液膜中的水分蒸发。当液膜变薄至破裂时，电流被切断，此时会在液膜断裂处产生电弧。电弧的温度很高，可达数千摄氏度，会使电极附近的材料表面发生热分解和碳化。随着滴滴液的不断滴落，碳化区域逐渐扩大并向对侧电极延伸，进而在两电极之间形成连续的导电碳道，导致短路电流急剧增大，试验终止。
3.2 主要试验方法分类
根据试验目的和评定方式的不同，漏电起痕试验方法主要分为以下几类：
一类是相比漏电起痕指数（CTI）测定法。该方法通过在不同电压水平下进行试验，找出材料能够承受50滴滴液而不失效的上限电压。试验时通常采用升降法，即从一个预估的电压开始，如果试样通过则升高电压，如果失效则降低电压，经过多个试样的反复测试，进而计算出CTI值。
第二类是耐漏电起痕指数（PTI）验证法。该方法在指定电压下进行50滴滴液试验，验证材料是否能够通过。如果5个试样全部通过，则认为该材料的PTI达到指定电压水平。PTI测试常用于产品质量控制和认证检验。
第三类是高电压低电流电弧试验法。这类试验方法在较高的电压和较低的电流条件下进行，用于评价材料在不同电弧强度下的耐受能力，常见于美国材料试验协会（ASTM）的相关标准中。
3.3 国内外主要标准介绍
漏电起痕试验在国际上有多个标准体系，不同国家和地区的标准在试验条件、电极规格、溶液配方和评定方法上存在一定差异。
IEC 60112是国际电工委员会发布的国际标准，全称为《固体绝缘材料在潮湿条件下相比漏电起痕指数和耐漏电起痕指数的测定方法》。该标准现行版本为2003版，规定了试验设备、电极尺寸、试验溶液、试验程序和结果评定等内容，是全球应用较为广泛的漏电起痕试验标准。中国对应的国家标准为GB/T 4207，与IEC 60112等同采用。
UL 746A是美国保险商实验室发布的标准，全称为《聚合材料 短期性能评估》。该标准中包含了漏电起痕试验的相关内容，主要用于北美地区的产品认证。UL标准的试验方法与IEC标准存在一些差异，例如电极形状、溶液配方和试验程序等方面有所不同。
ASTM D3638是美国材料试验协会发布的标准，全称为《绝缘材料漏电起痕指数的标准试验方法》。该标准详细规定了试验设备的技术要求和操作程序，在美国及其影响地区有广泛应用。
DIN 53480是德国的工业标准，规定了绝缘材料耐漏电起痕性能的测试方法。该标准在德国及欧洲部分地区有一定的应用基础。
不同标准之间的技术差异主要体现在电极角度、溶液成分、滴液间隔和失效判定等细节上。BLD-600V型设备在设计时充分考虑了多种标准的兼容性，通过调整电极规格、试验电压和滴液参数，可以满足不同标准体系下的试验需求。
第四章 设备结构与核心组成
橡塑塑料漏电起痕试验仪BLD-600V整体由试验箱体、电极系统、高压电源系统、滴液控制系统、计时与检测系统、安全防护系统等部分组成。各部分协同工作，共同完成漏电起痕试验的各项功能。
4.1 试验箱体
试验箱体是设备的主体结构，为整个试验提供封闭的操作空间。箱体采用铁板喷涂工艺制作，具有良好的机械强度和耐腐蚀性能。箱体内部容积为0.5立方米，可满足标准试验的空间需求。根据用户的实际需要，也可以选择0.75立方米或1立方米容积的箱体规格，以适应更大尺寸试样的测试需求。
箱体的外形尺寸为宽1170毫米、深630毫米、高1330毫米，整体结构紧凑，占地面积适中，适合在标准实验室内放置。箱体顶部设有直径100毫米的排气孔，可与实验室的排风管道连接，及时排出试验过程中产生的烟气和有害气体，保持实验室环境清洁。
箱体正面设有观察窗和操作门，方便操作人员观察试验过程和放置试样。箱门处配备密封结构，减少试验过程中有害气体的外泄。箱体内壁采用浅色设计，便于观察试样表面的变化情况。
除了标准的铁板喷涂箱体，用户还可以根据使用环境和需求选择不锈钢箱体。不锈钢箱体具有更好的耐腐蚀性能，适合在潮湿或有腐蚀性气体的环境中长期使用。
4.2 电极系统
电极系统是漏电起痕试验的核心部件之一，直接关系到试验结果的准确性和重复性。BLD-600V型设备配备的电极尺寸为5毫米±0.1毫米乘以2毫米±0.1毫米，电极一端的边缘切成30度角的斜面。这种电极形状和尺寸设计符合IEC 60112等国际标准的要求，能够确保试验的规范性和可比性。
电极材料采用铜加铂金的复合结构，其中铂金部分的长度不小于12毫米，纯度不低于99.0%。铂金具有优异的化学稳定性和耐高温性能，在高温电弧作用下不易氧化和损耗，能够长时间保持电极的形状和尺寸精度，确保试验结果的一致性。铜质基体则提供了良好的导电性能和机械支撑。
两个电极之间的距离为4.0毫米±0.1毫米，该间距经过精确校准，符合标准要求。每个电极对试样的作用力为1.0牛±0.05牛，电极通过弹簧或配重机构施加稳定的压力，确保电极与试样表面紧密接触。电极压力的稳定性对试验结果有重要影响，压力过大会导致试样变形，压力过小则会产生接触电阻，均会影响测试的准确性。
电极系统还包括电极支架和角度调节机构，可方便地调整电极的位置和角度，确保两电极对称放置，斜面边缘与试样表面平行接触。
4.3 高压电源系统
高压电源系统为试验提供稳定的交流电压。BLD-600V型设备的施加电压范围为0至600伏，频率范围为48至60赫兹，可通过调压器连续调节。设备的电源容量经过优化设计，在短路电流为1.0安±0.1安的情况下，电压下降不超过10%，确保试验过程中电压的稳定性。
电源系统主要由调压变压器和升压变压器组成。调压变压器用于输入电压的连续调节，升压变压器则将电压提升至试验所需的水平。变压器均采用高品质材料和工艺制造，具有良好的绝缘性能和散热性能，能够长时间稳定运行。
电源系统的控制采用按钮式操作面板，面板上设有电压表和电流表，可实时显示试验电压和电流数值。操作人员可以通过调压旋钮精确设定试验电压，满足不同材料和不同标准的测试需求。
4.4 滴液控制系统
滴液控制系统负责向试样表面精确滴加电解液溶液，是影响试验结果准确性的关键因素之一。BLD-600V型设备采用电磁阀控制液滴滴落，溶液滴落间隔时间为30秒±5秒，滴液时间精度高，重复性好。
滴液到样品表面的高度范围为30至40毫米，试验前需要进行调整，确保滴液高度符合标准要求。外径为0.9至1.1毫米，该尺寸设计能够保证液滴大小的稳定性。
液滴大小经过严格校准，20滴电解液的质量范围为0.380克至0.480克，50滴的质量范围为0.997克至1.147克。每滴液的体积约为20至30立方毫米，符合IEC 60112等标准对液滴尺寸的规定。滴液装置在试验前需要进行调整和校准，以确保液滴大小和滴落位置符合要求。
滴液控制系统还包括储液容器、输液管路和调节阀等组件。储液容器具有足够的容量，可满足连续试验的需求。输液管路采用耐酸碱腐蚀材料制作，能够适应试验溶液的化学特性。
4.5 短路检测与判定系统
短路检测与判定系统用于监测试验过程中试样的状态，判断试样是否发生漏电起痕失效。BLD-600V型设备的判断回路设定为：当短路电流大于0.5安培且时间持续2秒钟时，继电器动作，自动切断试验电流，并指示试样不合格。
该判定原理基于漏电起痕失效的特征——当材料表面形成连续的导电碳道时，两电极之间的电阻急剧下降，电流随之增大。通过设定电流阈值和持续时间阈值，可以准确判定试样是否发生失效，避免瞬时干扰引起的误判。
系统配备有短路电流智能表，可实时显示试验电流的数值变化。当电流超过设定阈值并达到设定时间后，系统自动触发保护动作，停止试验并发出指示信号。整个判定过程无需人工干预，提高了试验的客观性和准确性。
4.6 计时与计数系统
计时与计数系统用于记录试验时间和滴液数量。设备配备有专用计时器和计数器，计时器用于控制滴液间隔时间和总试验时间，计数器用于记录滴落的液滴总数。
计时器采用高精度计时芯片，时间分辨率高，误差小。计数器可自动累加滴液次数，操作人员可以通过面板上的数字显示直观地了解当前的滴液进度。当滴液数量达到50滴而试样未失效时，系统会自动提示试验完成。
4.7 安全防护系统
安全防护系统是保障设备和操作人员安全的重要组成部分。BLD-600V型设备配备了多重安全保护措施。
首先是漏电保护器，当设备发生漏电或绝缘损坏时，漏电保护器会在极短时间内切断电源，防止触电事故的发生。
其次是过流保护，当试验回路出现异常大电流时，保护装置会自动动作，防止设备因过载而损坏。
第三是短路保护，除了上述的试验判定用短路检测外，设备还配备了专门的电源侧短路保护，确保在任何短路情况下设备都能安全运行。
第四是箱体安全防护，试验过程中箱门关闭后才能启动高压电源，防止操作人员误触高压电极。箱门设有安全联锁装置，开门时自动切断高压输出。
此外，设备还配备了急停按钮，在紧急情况下可以一键切断所有电源，确保操作安全。
第五章 技术规格与指标
橡塑塑料漏电起痕试验仪BLD-600V的技术规格与指标涵盖了电极系统、电源系统、滴液系统、箱体结构和工作条件等多个方面。这些技术参数经过严格的设计和校准，确保设备能够满足相关标准的试验要求，为用户提供准确可靠的测试数据。
电极系统方面，电极尺寸为5mm±0.1mm×2mm±0.1mm，电极一端边缘切成30度角的斜面。电极材料为铜加铂金复合结构，其中铂金部分的长度不小于12mm，铂金纯度不低于99.0%。两个电极之间的间距为4.0mm±0.1mm。每个电极对试样的作用力为1.0N±0.05N。试样尺寸要求不小于15mm×15mm，厚度不小于3mm。
电源系统方面，设备的施加电压范围为0～600V，频率范围为48～60Hz，电压连续可调。在短路电流为1.0A±0.1A时，电压下降不超过10%。判断回路的动作条件为短路电流大于0.5A且时间维持2秒钟，此时继电器动作，自动切断电流，指示试品不合格。工作电源为交流220V，额定电流10A，频率50Hz。
滴液系统方面，溶液滴落间隔时间为30s±5s。滴液到样品表面的高度范围为30～40mm。控制液滴采用电磁阀控制。液滴大小规格为每滴约20～30mm³，其中50滴的质量范围为0.997g至1.147g，20滴的质量范围为0.380g至0.480g。滴液装置在试验前需要进行调整校准。外径规格为0.9～1.1mm。
箱体结构方面，箱体内部容积为0.5m³，用户也可以根据需要选购0.75m³或1m³容积的箱体。设备的外部尺寸为宽1170mm×深630mm×高1330mm。箱体材料采用铁板喷涂工艺。排气孔直径为Ø100mm。
设备配置方面，包含的主要部件有箱体（可选不锈钢箱体）、变压器、调压器、继电器及底座、漏电保护器、按钮、计时器、短路电流智能表、温控器、导线、计数器、无线控制器和电磁阀等。这些部件经过合理选型和精心装配，确保整机性能稳定可靠。
第六章 主要功能特点
橡塑塑料漏电起痕试验仪BLD-600V在功能设计上充分考虑了用户的实际使用需求，具有多方面的特点和优势。
6.1 试验精度高
设备的各项技术参数均严格按照相关标准的要求进行设计和校准。电极尺寸、电极间距、电极压力、液滴大小、滴液间隔、电压稳定性等关键参数均控制在标准允许的公差范围内，确保试验结果的准确性和可重复性。高精度的测试结果对于材料研发和产品认证具有重要价值。
6.2 操作便捷
设备采用人性化的操作设计，控制面板布局清晰，各功能按钮和显示仪表一目了然。操作人员经过简单培训即可熟练掌握设备的使用方法。试样的安装和更换操作简便，电极位置的调整也十分方便。滴液系统和计时系统的自动化程度较高，试验过程中无需操作人员持续干预，减轻了工作强度。
6.3 安全性能可靠
设备配备了全面的安全防护体系，包括漏电保护、过流保护、短路保护、安全门锁和急停按钮等多重保护措施。高压部分采用封闭式设计，试验过程中操作人员不会直接接触高压电极。排气系统可有效排出试验产生的有害气体，保护操作人员的健康。
6.4 适用范围广泛
设备的电压调节范围宽，可满足从低压到高压不同材料的测试需求。通过调整试验参数，设备可以适应IEC、GB、UL、ASTM、DIN等多种标准的试验方法，适用于塑料、橡胶、陶瓷、复合材料等多种绝缘材料的测试。无论是科研院所的材料研究，还是生产企业的质量检验，都能够胜任。
6.5 结构设计合理
箱体式结构设计使设备整体美观大方，同时具备良好的密封性和隔音效果。内部布局紧凑合理，各功能模块分区清晰，便于维护和检修。箱体底部设有脚轮或支撑脚，方便设备的移动和固定。
6.6 使用寿命长
核心部件如电极、变压器、电磁阀等均选用品质可靠的产品。铂金电极具有良好的耐电弧腐蚀性能，能够长期使用而不影响精度。变压器采用优质绝缘材料和绕制工艺，运行稳定。设备整体选材精良，工艺规范，能够在长期使用中保持良好的性能状态。
第七章 适用领域与典型应用
橡塑塑料漏电起痕试验仪BLD-600V的应用领域十分广泛，涉及电工电子、家用电器、汽车工业、新能源、航空航天、轨道交通等多个行业。凡是涉及固体绝缘材料耐漏电起痕性能评价的场景，都可以使用该设备进行测试。
7.1 电工电子行业
在电工电子行业中，绝缘材料的性能直接关系到电气设备的安全运行。开关、插座、继电器、接触器、连接器、接线端子等低压电器产品中大量使用塑料绝缘件，这些部件在潮湿和污秽环境下工作时，其表面的耐漏电起痕性能是重要的安全指标。漏电起痕试验仪可以对这些产品所用材料进行检测，确保产品满足相关安全标准的要求。
电子元器件领域，如印制电路板（PCB）、绝缘套管、变压器骨架、电容器外壳等，同样需要进行漏电起痕性能评估。特别是在高压、高频工作条件下，绝缘材料的性能对元器件的可靠性至关重要。
7.2 家用电器行业
家用电器的安全性能与消费者的人身安全息息相关。洗衣机、空调、冰箱、微波炉、电热水器、电磁炉等家用电器中使用了大量的塑料和橡胶绝缘材料。这些材料在厨房、卫生间等潮湿环境中长期使用，容易受到水汽和油污的侵蚀，漏电起痕风险较高。
家电产品的安全认证（如CCC认证）中，对绝缘材料的CTI值有明确的要求。生产企业通过漏电起痕试验筛选合格的材料供应商，确保产品质量符合标准。研发部门则通过试验数据优化产品结构设计，在保证安全的前提下减小产品体积。
7.3 汽车工业
汽车工业中，电气系统的可靠性直接影响行车安全。汽车发动机舱内温度高、振动大，同时可能受到雨水和道路盐雾的侵蚀，绝缘材料面临严峻考验。汽车连接器、线束护套、传感器外壳、电机绝缘件等部件所用材料，均需要具备良好的耐漏电起痕性能。
随着新能源汽车的快速发展，车载高压电气系统对绝缘材料提出了更高的要求。动力电池组、电机控制器、高压线束、充电接口等部件的工作电压可达数百伏，对绝缘材料的耐漏电起痕性能要求更为严格。漏电起痕试验仪在新能源汽车材料的选型和验证中发挥着重要作用。
7.4 新能源与光伏行业
光伏组件长期在户外环境中运行，面临日晒、雨淋、沙尘、盐雾等多种环境因素的考验。光伏组件的背板材料、接线盒、连接器等部件需要具备良好的耐候性能和耐漏电起痕性能，以确保组件在25年甚至更长的使用寿命周期内安全运行。
光伏组件的相关标准中，对绝缘材料的CTI值有明确规定。光伏材料生产企业和组件制造商通过漏电起痕试验对材料进行质量控制，确保产品符合国际市场的准入要求。
7.5 航空航天领域
航空航天领域对材料性能的要求极为严格。飞机和航天器中的电气系统工作环境复杂，高度、温度、气压变化大，对绝缘材料的可靠性要求很高。漏电起痕试验是航空航天用绝缘材料选型验证的重要项目之一。
特别是在民用航空领域，飞机内饰材料和电气绝缘材料必须满足严格的阻燃和电气安全标准。漏电起痕试验数据是材料获得航空认证的必要条件。
7.6 轨道交通行业
高速铁路和城市轨道交通系统中，牵引变流器、控制装置、信号设备等关键部件的绝缘材料需要在各种气候条件下稳定工作。列车运行中的振动、灰尘、湿气等因素都会对绝缘材料的性能产生影响。耐漏电起痕性能是轨道交通用绝缘材料的重要考核指标。
轨道交通装备制造企业通过漏电起痕试验验证绝缘材料的适用性，确保列车在不同地区、不同气候条件下的运行安全。
7.7 科研与质检机构
各大专院校、科研院所和质量检测机构是漏电起痕试验仪的重要用户群体。科研单位将该设备用于新材料的研究开发，探索材料配方、工艺与耐漏电起痕性能之间的关系。质检机构则利用该设备开展产品质量监督检验和委托检验业务，为社会提供公正的检测数据。
第八章 试样制备与试验操作流程
8.1 试样制备要求
试样的制备质量直接影响试验结果的准确性和可比性。在进行漏电起痕试验之前，需要按照相关标准的要求制备合格的试样。
试样的尺寸应满足以下要求：表面面积不小于15mm×15mm，厚度不小于3mm。对于厚度小于3mm的薄片材料，可以将两片或多片叠加使用，使总厚度达到要求。但需要注意，叠加使用可能会影响试验结果，应在报告中予以注明。
试样表面应平整、光滑、清洁，无明显的划痕、凹坑、气泡和杂质。试样表面的状态对漏电起痕试验结果有显著影响，因此制备过程中要特别注意表面质量。注塑试样应去除飞边和浇口痕迹，模压试样应避免表面出现流痕和波纹。
每组试验需要的试样数量根据试验方法而定。测定CTI值通常需要10至15个试样，测定PTI值需要5个试样。试样的数量应满足统计分析的需要，确保试验结果的可靠性。
试验前，试样需要进行清洁处理和状态调节。清洁时可使用干燥的软布轻轻擦拭表面，去除灰尘和污渍。注意不要使用有机溶剂或清洁剂，以免改变材料表面的化学性质。清洁后的试样应在标准环境条件下放置足够时间，使试样温度与环境温度达到平衡。
8.2 试验溶液的配制
漏电起痕试验使用的电解液溶液通常为氯化铵水溶液。溶液的浓度和电导率需要严格控制，因为溶液的导电性能直接影响试验结果。
根据IEC 60112标准，试验溶液由氯化铵（NH4Cl）和蒸馏水或去离子水配制而成，溶液在23℃时的电导率为3.9mS/cm±0.1mS/cm。配制时应使用分析纯的氯化铵试剂和高纯度水，确保溶液成分准确。
配制好的溶液应储存在耐腐蚀的容器中，避免污染。溶液使用前应测量其电导率，确认在标准规定的范围内。溶液应定期更换，防止因水分蒸发或杂质积累导致电导率发生变化。
不同的试验标准可能使用不同的溶液配方。例如，某些标准使用的溶液中还添加了其他成分。在进行具体标准的试验时，应严格按照该标准的要求配制溶液。
8.3 试验前的准备工作
试验开始前，需要做好以下准备工作：
一是，检查设备的外观和电气连接是否正常。确认电源线连接牢固，接地可靠。排气管道连接通畅。
第二，检查电极状态。观察电极表面是否清洁、有无损伤。如果电极表面有碳化物或其他污渍，应使用细砂纸轻轻打磨干净，并用酒精棉擦拭。电极的形状和尺寸应符合标准要求，如果磨损严重应及时更换。
第三，调整电极间距和压力。使用专用量具测量两电极之间的距离，确保为4.0mm±0.1mm。检查电极对试样的压力是否为1.0N±0.05N，可通过调整弹簧或配重进行校准。
第四，校准滴液系统。调整滴液的高度，使针端到试样表面的距离在30至40mm之间。校准液滴大小，使每滴液的体积或质量符合标准要求。校准滴液间隔时间，确保为30秒±5秒。
第五，配制试验溶液并加入储液容器。检查输液管路中是否有气泡，如有应予以排除。
第六，准备好试样并编号。将试样放入试验位置，调整电极使其与试样表面良好接触。
8.4 试验操作步骤
准备工作完成后，按照以下步骤进行试验：
一步，关闭箱门，接通设备电源。打开电源开关，设备进入待机状态。
第二步，设定试验电压。通过调压旋钮将电压调整到试验所需的数值，观察电压表的读数确认准确。
第三步，设定滴液间隔时间和其他试验参数。对于常规的50滴试验，滴液间隔设为30秒，总滴数设为50滴。
第四步，启动试验。按下启动按钮，设备开始自动运行。头一滴电解液滴落在试样表面的同时，计时器开始计时。
第五步，观察试验过程。通过观察窗观察试样表面的变化情况。注意观察是否有电弧产生、碳痕的发展情况以及电流的变化。试验过程中不要打开箱门，以免影响试验环境和危及安全。
第六步，试验终止。当试样发生漏电起痕失效时，短路电流增大，达到设定阈值后设备自动切断高压，计数器记录失效时的滴液数。如果50滴滴完后试样仍未失效，设备自动停止，试验判定为通过。
第七步，记录试验结果。记录试验电压、失效时的滴液数（或通过50滴）、失效现象描述等信息。
第八步，更换试样，进行下一次试验。在更换试样之前，应确认设备已经断电，电极上没有残余电压。清洁电极表面的碳化物，然后安装新的试样。
第九步，全部试验完成后，关闭电源。待设备冷却后清理试验腔体，保持设备清洁。
8.5 试验结果评定
试验结果的评定根据试验类型的不同而有所区别。
对于相比漏电起痕指数（CTI）测定，需要在多个电压水平下进行多组试验。采用升降法时，先确定一个起始电压，在该电压下进行试验。如果试样在50滴内失效，则降低电压继续试验；如果通过50滴，则升高电压继续试验。通过对多个试样的测试数据进行统计分析，计算出材料的CTI值。
对于耐漏电起痕指数（PTI）验证，在指定电压下对5个试样进行试验。如果5个试样全部通过50滴试验而不失效，则认为该材料的PTI达到该电压等级。如果有试样失效，则需要根据标准要求增加试样数量或判定为不通过。
试验报告中应包含以下信息：试样名称、规格、编号、试验标准、试验电压、环境条件、每个试样的试验结果、综合评定结果、试验日期和试验人员等。
第九章 设备校准与维护保养
9.1 设备校准的重要性
漏电起痕试验仪的测量准确性直接关系到试验结果的可信度。为了确保设备长期处于准确可靠的工作状态，需要定期进行校准。校准是按照规定的程序，将设备的测量值与标准值进行比较，确定设备的示值误差，并进行必要的调整，使设备的性能符合要求。
设备校准的周期应根据使用频率和环境条件确定。一般情况下，建议每年校准一次。对于使用频繁、环境条件较差的设备，可以适当缩短校准周期。校准工作应由具备相应资质的计量机构或经过培训的专业人员进行。
9.2 校准项目与方法
漏电起痕试验仪的校准主要包括以下项目：
电压校准：使用标准电压表测量设备的输出电压，在不同的电压设定点进行比对。如果电压示值误差超出允许范围，应进行调整。校准点应覆盖常用的试验电压范围。
电流校准：使用标准电流表测量设备的短路电流，检查电流指示是否准确。同时校验短路保护动作的电流阈值和时间参数是否符合规定。
电极尺寸校准：使用千分尺或工具显微镜测量电极的长度、宽度和角度，检查是否符合标准要求。如果电极因磨损导致尺寸超差，应进行修复或更换。
电极间距校准：使用塞尺或专用量具测量两电极之间的距离，确保为4.0mm±0.1mm。间距不准确时应调整电极支架的位置。
电极压力校准：使用小型测力计测量电极对试样的作用力，调整弹簧或配重使压力达到1.0N±0.05N。
滴液参数校准：包括滴液间隔时间、液滴大小和滴液高度的校准。使用秒表测量连续多滴的时间间隔，计算平均值。使用精密天平称量一定数量液滴的质量，计算每滴的平均质量。使用标尺测量滴液到试样表面的距离。
计时器和计数器校准：使用标准计时设备比对设备的计时器和计数器的准确度。
绝缘电阻测试：测量设备高压回路与外壳之间的绝缘电阻，确保设备的电气安全性能良好。
9.3 日常维护保养
除了定期校准外，日常的维护保养对于延长设备使用寿命、保持设备性能也十分重要。
清洁保养：试验完成后，应及时清理试验腔体内部的灰尘和碳化物沉积物。电极表面的碳化物应使用细砂纸轻轻打磨去除，然后用酒精棉擦拭干净。箱体外部用干净软布擦拭，保持外观整洁。
电极维护：电极是设备的关键易损件。每次试验后都应检查电极状态，定期对电极进行清洁和整形。铂金电极虽然耐电弧腐蚀，但长期使用后仍会有一定的损耗，当电极尺寸磨损到超出公差范围时，应及时更换新电极。
滴液系统维护：定期检查滴液管路是否通畅，有无堵塞或泄漏。电磁阀是滴液系统的核心部件，应注意保护。储液容器应定期清洗，防止溶液中的杂质沉积。试验溶液应定期更换，保持溶液品质。
电气系统维护：保持设备工作环境干燥通风，避免潮湿和灰尘对电气元件的侵蚀。定期检查电气连接是否牢固，有无松动或氧化现象。变压器和调压器应保持清洁，散热良好。
密封件维护：箱门的密封胶条应保持清洁，防止沾附灰尘和化学物质导致老化。定期检查密封件的弹性和密封效果，发现老化或损坏及时更换。
9.4 常见问题与处理
在设备使用过程中，可能会遇到一些常见问题，以下是部分问题的原因分析和处理方法：
问题一：滴液不均匀或不滴液。可能原因包括滴液堵塞、电磁阀故障、管路漏气、储液容器液位过低等。处理方法：检查并清洁，检查电磁阀工作状态，检查管路连接，添加试验溶液。
问题二：电压不稳定。可能原因包括电源电压波动、调压器接触不良、变压器故障等。处理方法：检查供电电源，检查调压器碳刷，必要时联系专业维修人员。
问题三：试验过程中频繁误动作。可能原因包括电流阈值设置不当、试样表面有导电杂质、电极接触不良等。处理方法：检查电流阈值设置，检查试样表面清洁度，检查电极接触状态。
问题四：试验结果重复性差。可能原因包括电极状态不佳、滴液参数偏差大、试样制备不一致、环境条件变化等。处理方法：检查校准电极，校准滴液系统，规范试样制备，控制环境条件。
第十章 选型指南与采购建议
10.1 选型需要考虑的因素
用户在选购漏电起痕试验仪时，需要综合考虑多方面的因素，选择适合自身需求的设备型号和配置。
首先是试验标准兼容性。不同行业、不同产品可能执行不同的试验标准。用户应明确自己主要使用的标准体系，选择能够满足该标准要求的设备。BLD-600V型设备能够满足IEC 60112、GB/T 4207、UL 746A、ASTM D3638、DIN 53480等多种标准的要求，适用范围广泛。
其次是电压范围。不同材料的CTI值差异很大，有的材料CTI只有几十伏，有的则高达600伏以上。用户应根据自己测试材料的大致范围选择合适的电压等级。BLD-600V型设备的电压范围为0至600V，能够覆盖绝大多数绝缘材料的测试需求。
第三是自动化程度。不同型号的设备在自动化程度上存在差异。基本型设备以手动操作为主，价格相对较低；自动型设备配备微机控制系统，可自动完成试验过程和数据处理，操作更便捷。用户应根据自身的使用频率和预算进行选择。
第四是试样尺寸。如果用户需要测试较大尺寸的试样，应选择内部容积较大的箱体。BLD-600V型设备标准配置为0.5立方米箱体，同时提供0.75立方米和1立方米的选项，可满足不同尺寸试样的需求。
第五是安全性能。漏电起痕试验涉及高压电源，安全性能至关重要。用户应选择配备全面安全保护措施的设备，包括漏电保护、过流保护、安全门锁、急停按钮等，确保操作人员的安全。
第六是售后服务。设备的安装调试、操作培训、维修保养、校准服务等售后支持也是选型时需要考虑的因素。良好的售后服务能够保障设备长期稳定运行，减少用户的后顾之忧。
10.2 不同使用场景的选型建议
对于生产企业的质量检验部门，主要用于来料检验和产品出厂检验，试验标准相对固定，试验频率较高。建议选择操作简便、稳定性好、维护方便的型号。BLD-600V型设备操作直观，性能稳定，能够满足批量检验的需求。
对于科研院所和高校实验室，主要用于材料研究和新品开发，试验方法灵活多变，对设备的扩展性要求较高。建议选择参数调节范围宽、功能丰富、数据采集全面的型号，便于开展各种研究性试验。
对于第三方检测机构，主要面向社会提供检测服务，需要满足不同客户、不同标准的测试需求。建议选择兼容性好、自动化程度高、测试精度高的型号，以提高工作效率和服务质量。
10.3 采购注意事项
签订采购合同时，应明确设备的技术参数、配置清单、验收标准和服务条款。要求供应商提供详细的技术资料，包括设备说明书、校准证书、合格证明等。
对于设备的关键技术指标，应在合同中明确允许的误差范围，作为到货验收的依据。特别是电极尺寸、电压精度、滴液参数等直接影响试验结果的项目，应重点关注。
到货验收时，应按照合同约定的技术指标逐项进行检查和测试。有条件的用户可以送请第三方计量机构进行校准，以确认设备的性能是否符合要求。
设备安装调试完成后，应要求供应商提供操作培训，确保使用人员掌握设备的操作方法和注意事项。同时索取详细的操作维护手册，便于日后查阅。
第十一章 行业发展趋势与技术展望
11.1 漏电起痕试验技术的发展历程
漏电起痕试验技术的发展与电气绝缘工业的进步密切相关。早在20世纪中期，随着塑料等合成绝缘材料在电气工业中的广泛应用，人们开始关注材料在潮湿污秽条件下的绝缘性能变化。漏电起痕现象逐渐引起研究者的重视，相关的试验方法和设备也随之发展起来。
早期的漏电起痕试验设备比较简陋，多为实验室自行搭建的装置，参数控制精度有限，试验结果的可比性较差。随着IEC等国际标准化组织相继发布相关标准，试验方法逐渐统一，设备也朝着专业化、标准化方向发展。
近几十年来，随着电子技术、传感器技术和计算机技术的进步，漏电起痕试验仪的性能不断提升。电压和电流的测量精度提高，滴液控制更加精确，试验过程的自动化程度不断增强。数字显示、自动计时、数据存储等功能逐步成为标配。
11.2 当前技术发展的主要方向
当前，漏电起痕试验技术和设备主要在以下几个方向持续发展：
一是智能化程度不断提升。现代漏电起痕试验仪越来越多地引入微机控制和智能算法，能够自动完成试验参数设置、试验过程控制、数据采集分析和报告生成等工作。操作人员只需输入试验标准和样品信息，设备即可自动运行，大大提高了工作效率和试验的客观性。
二是多功能集成化。一些新型设备将多种试验功能集成在一起，除了漏电起痕试验外，还可以进行耐电痕化指数试验、高压漏电起痕试验等。一台设备可以满足多种试验需求，减少了用户的设备投资，节省了实验室空间。
三是测试精度进一步提高。通过采用高精度传感器、精密调压装置和先进的控制算法，设备的电压控制精度、电流测量精度和滴液控制精度不断提升，试验结果的准确性和重复性更好。
四是安全性能持续增强。设备的安全保护措施不断提升，除了传统的电气安全保护外，还增加了有害气体检测、自动排风、远程监控等功能，全方位保障操作人员的安全和健康。
五是远程化和网络化。部分高端设备配备了网络接口，可以接入实验室信息管理系统（LIMS），实现试验数据的远程传输和管理。用户可以在办公室查看试验进度和结果，提高了实验室的信息化管理水平。
11.3 未来发展趋势展望
展望未来，漏电起痕试验技术和设备将在以下方面取得新的进展：
人工智能技术的应用将更加深入。通过图像识别技术自动判断漏电起痕的发生和发展过程，替代人工观察，提高判定的客观性和准确性。机器学习算法可以根据试验过程中的电流、电压等数据变化，预测失效时间，提高试验效率。
新的测试方法不断涌现。除了传统的直流和工频交流漏电起痕试验外，针对高频、脉冲、直流叠加等特殊电压波形的漏电起痕试验方法将得到发展，以适应电力电子、新能源等新兴领域的测试需求。
原位观测和分析能力增强。结合高速摄像、红外热像、光谱分析等技术，在试验过程中实时观测材料表面的微观变化，深入研究漏电起痕的机理，为材料改性和新品开发提供更有力的研究手段。
绿色环保理念贯穿始终。试验设备的设计将更加注重节能和环保，采用高效节能的电源方案，减少试验过程中有害物质的排放，配备配套的废气处理装置，保护实验室环境和操作人员健康。
标准化工作持续推进。随着新材料和新技术的不断出现，相关标准也在不断更新和优化。国际标准和各国标准之间的协调统一将进一步加强，为国际贸易和技术交流提供便利。
总之，漏电起痕试验技术作为绝缘材料评价的重要手段，将随着材料科学和电气工业的发展而不断进步。BLD-600V型漏电起痕试验仪在现有技术的基础上，将持续吸收新技术成果，不断提升产品性能，为广大用户提供更加优质的测试解决方案。
第十二章 结语
橡塑塑料漏电起痕试验仪BLD-600V是一款技术成熟、性能稳定、操作便捷的绝缘材料测试设备。它严格按照IEC 60112、GB/T 4207、UL 746A、ASTM D3638、DIN 53480等国内外相关标准设计制造，能够准确测定固体绝缘材料的相比漏电起痕指数和耐漏电起痕指数，为材料性能评价和产品质量控制提供可靠的数据支撑。
设备在电极系统、高压电源、滴液控制、安全防护等关键环节都经过精心设计，各项技术参数均达到或优于标准要求。铂金电极保证了试验的长期稳定性和准确性，电磁阀滴液控制确保了液滴参数的一致性，多重安全保护为操作人员提供了可靠的安全保障。
从应用范围来看，该设备在电工电子、家用电器、汽车工业、新能源、航空航天、轨道交通等行业都具有广泛的应用前景。无论是材料研发、产品认证还是质量检验，BLD-600V型漏电起痕试验仪都能够胜任。
随着电气设备向更高电压等级、更紧凑结构方向发展，以及新能源、电动汽车等新兴产业的快速增长，社会对绝缘材料耐漏电起痕性能的关注度将持续提高，对相关测试设备的需求也将不断增长。BLD-600V型设备凭借稳定的性能和合理的价位，将成为更多用户的选择。
对于用户而言，在选购和使用漏电起痕试验仪的过程中，应充分了解设备的技术特点和操作要求，做好试样制备、设备校准和日常维护等工作，确保试验结果的准确性和设备的长期稳定运行。同时，关注行业技术发展动态，适时升级设备，以适应不断提高的测试需求。
漏电起痕试验是保障电气安全的重要技术手段，相关的测试设备是材料研究和质量控制不可或缺的工具。相信随着技术的不断进步和应用的不断深入，漏电起痕试验仪将在更多领域发挥重要作用，为电气产品安全和社会经济发展做出贡献。
冀公网安备13010402002588
