在化工、石油、水处理、电力、食品制药等工业生产场景中,液位监测是保障生产流程平稳运行、防范物料溢出与空罐故障的核心环节,弹簧式浮筒液位计凭借结构简单、运行稳定、适配工况广、免频繁维护等优势,成为工业现场主流的就地液位测量仪表。
工作原理

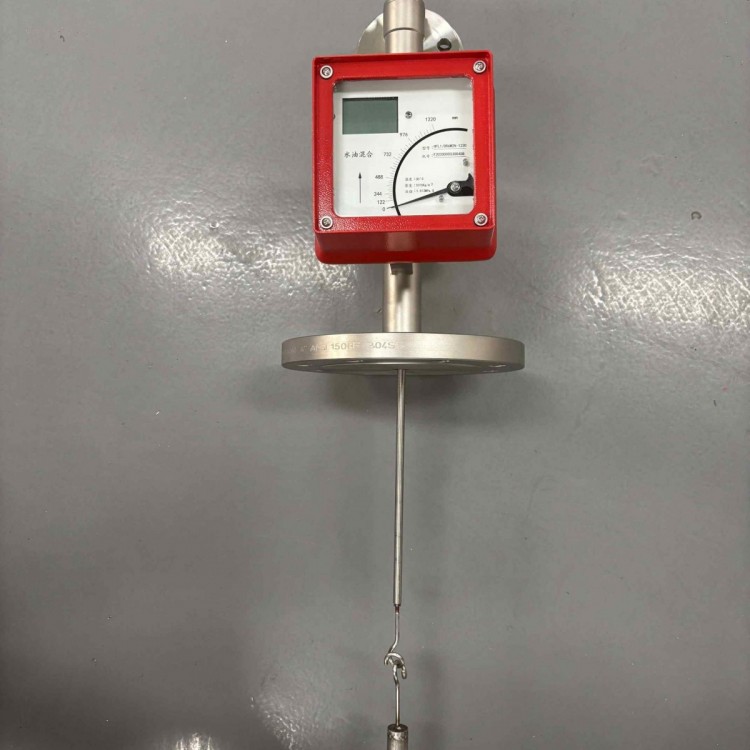

弹簧式浮筒液位计依托浮力平衡原理完成液位精准测量,核心由测量浮筒、精密测力弹簧、传动机构、指示表盘及壳体组成。浮筒垂直浸入被测介质中,随着容器内部液位高度升降,浮筒受到的介质浮力同步发生变化;浮力大小直接抵消弹簧弹力,液位越高,浮筒浸入介质体积越大,浮力越强,弹簧压缩量随之改变。通过内部机械传动结构,将弹簧形变产生的位移信号转化为直观的刻度数值,现场表盘可直接读取实时液位高度,无需外接供电,纯机械结构运行更可靠。
技术参数
型号 | SHL5 |
测量范围 | 300---6000mm水(任选) |
精度 | ±1.0% ±1.5% ±2.0% |
防护等级 | IP65 IP67 |
防爆等级 | 电远传本安型ExiaⅡCT6 |
电远传隔爆可用于易燃、易爆危险场合隔爆型ExdⅡCT6 | |
界面测量 | 两种介质密度差≥150g/L |
介质温度 | 就地型:-40~+400℃ |
远传型:-40~+200℃ | |
远传高温型:200℃~400℃ | |
环境温度 | -40~+70℃ |
介质压力 | 标准型:≤4.0Mpa |
高压型:2.5Mpa | |
主体材质 | 304SS,316SS,316L,哈氏合金C4 |
浮筒悬挂高度 | 标准型:340mm |
定制型:按照用户要求 | |
电气接口 | M20×1.5,1/2”NPT |
输出信号 | 二线制24VDC供电,4-20mA标准电流信号输出 |
二线制24VDC供电,4-20mA标准电流信号输出叠加HART协议 | |
报警输出:上限或下限液位报警 | |
集电极开路输出(较大100mA 30VDC内部阻抗100欧) | |
继电器输出(触点容量1A 30VDC或0.25A 250VAC或0.5A 125VAC) | |
供电电源 | 标准型:二线制24VDC供电 |
交流型:交流220VAC供电 |
行业应用
石油石化:储罐、成品油储槽、化工反应釜液位监测
环保水处理:污水处理池、净水设备、中水回收罐液位管控
电力能源:冷却水箱、储水罐、燃油储罐就地液位显示
食品医药:无菌储液罐、原料调配罐无电安全液位测量
建筑给排水:大型水箱、消防储水池液位实时观测
