前言
在高分子绝缘材料、橡胶复合材料的研发、生产质检环节当中，介电常数、介质损耗角正切 tanδ 是评价橡胶类绝缘材料电性能的两大核心理化指标。橡胶材料广泛应用在电力绝缘配件、线缆绝缘护套、密封绝缘垫片、电子器件缓冲绝缘零部件等场景，橡胶材料在高频电场环境下的介电响应特性，直接关系终端产品运行安全性、工作稳定性。橡胶片介电常数介质损耗测试仪 GDAT‑A 依据 GB/T 1409‑2006《测量电气绝缘材料在工频、音频、高频（包括米波波长在内）下电容率和介质损耗因数的推荐方法》开发制造，面向橡胶片、高分子薄膜、绝缘复合材料、陶瓷介质等试样，完成高频条件下介电常数与介质损耗的检测工作。
该仪器可服务于高校材料实验室、科研院所新材料课题研究、橡胶制品工厂质检部门、第三方材料检测机构等单位，针对橡胶片类试样开展高频介电性能测试。通过精准测定橡胶片试样的介电常数 ε 与介质损耗角正切 tanδ，试验人员能够分析配方组分、硫化工艺、填料添加比例、环境温湿度对橡胶绝缘介电特性带来的变化规律，为橡胶材料配方优化、成型工艺改良、产品质量管控提供真实可追溯的试验数据支撑。除橡胶片试样之外，仪器同样适配电瓷、装置瓷、电容器介质材料、各类无机非金属薄片试样，具备多品类样品兼容测试能力。
一、仪器测试工作原理

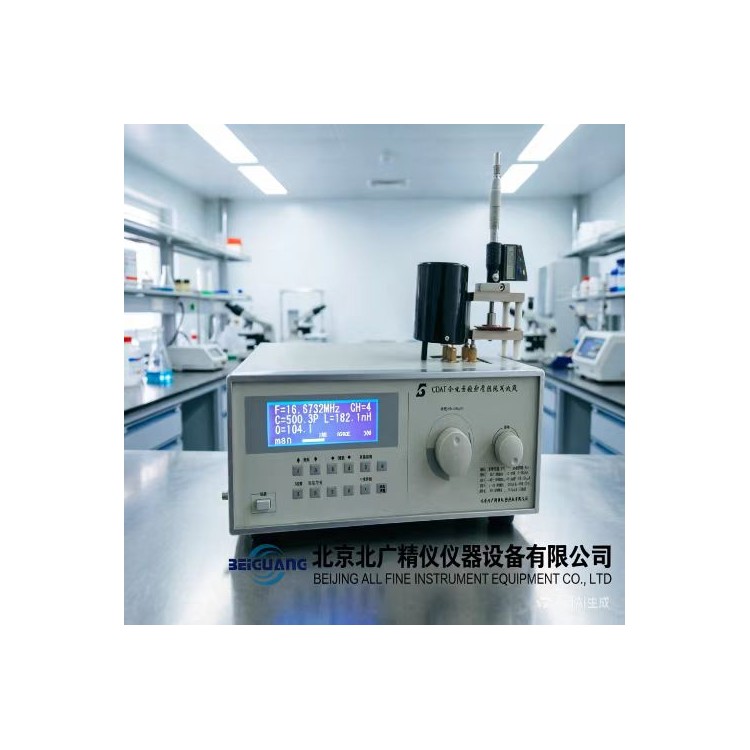

橡胶片介电常数介质损耗测试仪 GDAT‑A 采用高频谐振法实现阻抗相关测试，支持通用、多用途、多量程阻抗测量。仪器将单片计算机作为整机控制以及测量核心单元，集成频率数字锁定、标准频率测试点自动设定、谐振点自动搜索、Q 值量程自动转换、数值数字化显示多项技术。仪器对传统调谐回路结构开展改良设计，降低调谐测试回路内部残余电感数值，同时继承原有 Q 表设备自动稳幅相关技术，降低人工操作干预，提升试验读数稳定性。
在较高测试频率工况条件下，该仪器可完成多类电学参数测量：高频电感、谐振回路 Q 值、电感器电感量、电感器分布电容量、电容器电容量、电容器损耗角正切、电工材料高频介质损耗、高频回路有效并联电阻、高频回路有效串联电阻、传输线特性阻抗等参数均可开展检测。
整套测试装置由两组测微电容器组成。平板电容器模块主要用于夹持橡胶片、薄片类被测样品；圆筒电容器属于线性可变电容器，具备较高分辨能力，配合主机完成信号采集换算工作。 橡胶片介质损耗角正切值换算逻辑：将橡胶片样品放置夹持进平板电容器，对比未放入样品、放入样品两种状态下 Q 值的变化，读取圆筒电容器刻度变化数值，经过运算换算，得到试样介质损耗角正切 tanδ。橡胶片介电常数，则依靠平板电容器对应刻度读值变化完成换算获取。
二、仪器主要技术参数
信号源类型：DDS 信号 频率范围：10KHz‑70MHz / 10KHz‑100MHz Q 值测量范围：2 ~ 1023 Q 值量程分档：30、100、300、1000，支持自动换档或者手动换档操作 电感测量范围：4.5nH‑10mH 电容直接测量范围：1 ~ 460pF 主电容调节范围：30 ~ 540pF 电容准确度：150pF 以下 ± 1.5pF ；150pF 以上 ± 1% 频率指示误差：1×10⁻⁶ ±1 个字 Q 值合格指示预置功能范围：5 ~ 1000 具备 Q 值自动锁定，无需人工搜索谐振点功能
仪器工作环境条件： 环境温度区间：0℃~+40℃ 相对湿度：小于 80% 供电电源：220V±22V，50Hz±2.5Hz
整机其他物理参数： 整机消耗功率约 25W 设备净重约 7kg 外形尺寸（长 × 宽 × 高）：380mm×132mm×280mm
测试夹具装置性能参数： 平板电容器极片规格：φ25.4mm、φ50mm 两种规格 平板电容器极片间距可调范围≥10mm，调节分辨率 ±0.01mm 圆筒电容器电容量线性指标：0.33pF/mm±0.05pF 圆筒电容器长度可调范围≥0~20mm，调节分辨率 ±0.01mm 夹具插头间距：25mm±1mm 夹具自身损耗角正切值：≤4×10⁻⁴（测试条件 1MHz） 配置数显电极，直观读取位移数据
仪器出厂标准配置：测试主机一台、配套电感一套、测试夹具一套。
三、橡胶片试样测试适用场景与样品基础要求
3.1 典型应用场景
1、橡胶绝缘配方研发测试：不同填料（炭黑、二氧化硅、无机矿物填料）改性橡胶片，对比填料含量改变带来介电常数、介质损耗变化，筛选适配高频工况橡胶配方； 2、硫化工艺验证：相同橡胶原料，改变硫化温度、硫化时间，制备橡胶片试样，测试介电参数，分析硫化程度对橡胶介电性能的影响； 3、老化性能评估：经过热空气老化、湿热老化后的橡胶片，开展高频介电测试，评估老化作用下橡胶绝缘电性能演变趋势； 4、产品进厂及出厂质检：线缆绝缘橡胶片、绝缘密封垫片、电子设备橡胶绝缘衬垫来料抽检、成品出厂检验； 5、高校、科研院所教学试验：高分子材料、绝缘材料相关课程实验，完成橡胶类介质高频介电特性相关教学与课题试验。
3.2 橡胶片试样制备通用建议
为保障橡胶片介电常数、介质损耗角正切的测试重复性，橡胶片样品制备环节需要控制多项条件。试样表面尽量平整，无明显凹陷、气泡、杂质颗粒、裂纹；试样厚度均匀，厚度偏差不宜过大；试样尺寸匹配平板电容器极片规格，橡胶片有效受压面积大于测试极片，避免边缘效应干扰数据；测试前对橡胶片做状态调节处理，按照材料规范，在规定温湿度环境下放置足够时长，消除内部残余应力、吸附水分带来的测试干扰；橡胶片表面清理干净，不能存在油污、粉尘，避免表面污染物改变界面介电状态。
不同橡胶基材，比如天然橡胶、丁腈橡胶、硅橡胶、乙丙橡胶，高频电场之下介电响应行为存在明显区分，GDAT‑A 仪器可以在多档频率下开展对比试验，观察频率变化过程橡胶介电常数、损耗角的变化趋势。很多橡胶绝缘件实际工作处于不同高频环境，多频率点测试，能够更贴近材料真实服役条件。
四、仪器主要功能特点
1、高频谐振法测量原理，兼顾介电常数、介质损耗测试，同时拓展电感、电容、Q 值等多种电参数测量，一机实现多项试验项目，适配橡胶片以及多种薄片绝缘介质检测需求； 2、单片机智能测控架构，集成频率数字锁定、谐振点自动搜索，无需操作人员手动反复调节寻找谐振状态，降低人为操作引入的误差；Q 值量程支持自动切换，试验流程简化，降低人员学习上手难度； 3、调谐回路经过结构优化设计，减少回路残余电感，改善高频频段测试准确度，适合橡胶薄片这类介质材料高频介电检测；保留自动稳幅功能，测试过程激励信号输出保持稳定，读数波动得到抑制； 4、DDS 数字信号源，输出频率设置灵活，覆盖 10kHz 至百兆赫兹区间，可按需设置多个标准测试频率点，自动完成多频率序列测试，便于研究橡胶片介电性能随频率变化规律； 5、测微夹具搭配数显读数结构，平板电容、圆筒电容位移可以数字显示，位移调节分辨率较高，橡胶片厚度、极片间距可以精准读取，方便换算介电常数；夹具自身介质损耗控制在较低水平，夹具本体对橡胶片试样测试结果带来的干扰小； 6、具备 Q 值预置合格指示功能，可以设置 Q 值上下区间，试验过程快速判定测试状态；Q 值自动锁定功能，锁定谐振状态，避免外界轻微扰动造成谐振点偏移； 7、整机体积适中，重量可控，实验室台面摆放使用，不需要特殊基建改造；功耗水平适中，常规实验室交流市电就可以满足供电； 8、整套测试装置属于测微精密机械组件，平板电容提供 φ25.4mm、φ50mm 两套极片，薄橡胶片、尺寸稍大橡胶片试样均可适配。
五、橡胶片介电常数与介质损耗基础理论说明
介电常数（相对电容率 εr）表征橡胶这类电介质在外电场之下极化能力。当橡胶片放置于交变电场当中，橡胶内部偶极子、界面电荷会跟随电场发生极化响应。介电常数数值大小，反映介质储存电场能量的能力。对于绝缘橡胶材料，不同配方、温度、频率，都会改变介电常数。
介质损耗角正切 tanδ，代表橡胶介质处在交变电场内部，电场能量转化成为热能损耗的比例。橡胶介质内部，偶极松弛极化、电导漏电流、界面极化都会产生介质损耗。高频工况下，橡胶材料损耗行为会发生明显变化。如果橡胶片介质损耗偏大，在高频电场长期作用下，介质持续发热，会加速橡胶老化，降低绝缘件使用寿命。
使用 GDAT‑A 仪器测试橡胶片，依靠谐振回路 Q 值变化完成计算。谐振回路 Q 值代表回路储能和损耗之间比值。放入橡胶试样之后，整个回路损耗增大，Q 值下降。通过对比空载（无样品）、装载橡胶样品两种工况 Q 值、电容变化，换算橡胶片介电常数以及介质损耗角正切 tanδ。
高频测试条件和工频条件测试橡胶介电性能结果会存在差异。很多橡胶绝缘部件实际工作处于高频环境，只用工频 50Hz 测试，不能够完整反映材料实际服役电性能，GDAT‑A 高频测试能力正好弥补这部分测试需求，适合橡胶片高频介电性能评估。
六、仪器操作流程简述（橡胶片试样）
提示：正式操作仪器前，请确认环境条件满足：温度 0‑40℃，环境相对湿度小于 80%，供电电压稳定，仪器放置稳固台面，避开振动源、腐蚀性气体环境。
1、开机准备：接通 220V 市电电源，打开主机电源开关，仪器通电预热，建议预留充分预热时间，保障信号源工作状态稳定；检查测试夹具，平板电容器极片表面清洁，无灰尘、碎屑，极片表面无磕碰损伤；检查数显测微装置读数归零正常。 2、空载校准测试：夹具内部不放置橡胶片样品，操作仪器，选定需要的测试频率；开启自动谐振搜索，仪器自动搜寻谐振点，完成空载状态 Q 值、电容相关读数记录，作为基础参照数据。 3、放置橡胶片试样：抬起平板电容器上极片，将处理完成的橡胶片平整放置在下极片表面，缓慢降下上极片，让上下极片和橡胶片试样完整贴合，避免试样出现挤压褶皱；读取数显装置记录橡胶片实际厚度。 4、样品状态下测试：再次启动仪器谐振自动搜索功能，仪器锁定谐振点，记录装入橡胶片试样之后 Q 值、圆筒电容读数。 5、数据换算：将空载、带样品两组读数代入计算逻辑，得到橡胶片试样介电常数以及介质损耗角正切 tanδ；如需多频率点测试，切换设定其他频率，重复测试步骤，获取不同频率条件橡胶介电参数。 6、更换试样测试：抬升上极片，取出已经测完橡胶片，清理极片表面，放入下一块待测试样，重复上述操作。 7、测试结束工作：全部样品测试完毕，退出测试程序，关闭仪器电源；将测试夹具极片分开，不要长期压紧贴合；清理夹具表面残留碎屑，做好设备防尘保护。
注意：橡胶片试样放置，不可用力过度挤压极片，防止精密测微机构承受过大压力，造成机械精度偏移。
七、仪器日常维护保养要点
橡胶片介电常数介质损耗测试仪 GDAT‑A 的测试单元属于精密测微机械构件，平板电容器、圆筒电容器测微组件的机械精度，直接影响橡胶片介电常数、介质损耗测试结果重复性。设备使用与存放，需要规避冲击、振动；存放环境需要保持干燥，环境内部不能含有腐蚀性气体。仪器内部结构，非专业人员不建议自行拆装，如果私自拆解，会改变机械装配精度，影响整机测量性能。
当测试夹具受到碰撞冲击，或者执行设备定期性能核查的时候，需要检查下面几项关键指标： 1、平板电容器两片极片平行度，不能超过 0.02mm；极片如果出现倾斜，夹持橡胶片试样时接触不均匀，带来厚度读数误差，进而影响介电常数计算； 2、圆筒电容器转轴同轴度误差控制不超过 0.1mm；同轴偏差会造成电容线性指标变差，介质损耗换算引入偏差； 3、确认两只测微杆可以正常工作，维持 0.01mm 调节分辨率； 4、选用分辨率 ±0.01pF 等级精密电容测量仪器校验圆筒电容器：测微杆从 0‑20mm 行程，每间隔 1mm 采集一组电容数据，校验电容线性性能，确认满足设备工作指标。
日常使用注意细节： 1、测试橡胶片过程，防止橡胶碎屑、粉末粘附极片表面。每次一批样品测试结束，使用无尘软布轻轻擦拭极片，禁止使用硬质物件刮擦极片工作面，避免极片划伤； 2、仪器长期不使用，断开供电电源，盖上防尘罩； 3、设备尽量远离大功率电磁干扰设备，减少外界电磁信号对仪器谐振测试回路的干扰； 4、搬运移动设备的时候，需要把夹具测微机构做防护，避免运输震动造成机械部件位移。
八、橡胶片测试常见影响因素说明
8.1 样品自身因素
橡胶片内部填料种类、填料填充比例，会明显改变介电常数与介质损耗。比如添加高介电无机填料，橡胶介电常数会随之上升；填料分散不均，橡胶片不同位置介电性能不一致，同一个样品多点测试会出现数据离散。橡胶硫化不完全，内部残留小分子助剂，会提升介质损耗数值。橡胶片内部气泡，会引入空气界面，造成测试结果偏离真实材料参数。橡胶片吸附环境水分之后，水分介电特性和橡胶基体差异大，会抬高介质损耗，所以样品状态调节步骤不可省略。
8.2 测试频率的影响
橡胶高分子介质普遍存在介电松弛现象，不同测试频率，偶极子跟随交变电场响应能力不一样。低频条件偶极子可以充分跟随电场转向；当测试频率提升，偶极子转向跟不上电场变化，会出现介电常数下降，介质损耗出现峰值。针对橡胶片开展材料研究，使用 GDAT‑A 仪器，可设置多个频率点，得到介电频谱、损耗频谱，分析橡胶介质极化松弛特征。
8.3 夹具机械状态带来影响
平板极片平行度不良、橡胶片放置发生褶皱、极片和橡胶片之间存在间隙空气层，都会造成测试偏差。空气的介电常数接近 1，试样和极片中间夹杂薄层空气，等效复合介质，计算得到介电常数会低于橡胶片真实数值。因此测试操作，橡胶片试样必须平整，极片和试样充分贴合。夹具自身损耗指标如果发生劣化，也会对低损耗橡胶片测试带来干扰，需要定期校验夹具。
8.4 环境温湿度条件
温度变化会改变橡胶高分子链段运动能力，影响偶极极化，造成介电参数变化；环境湿度偏高，橡胶片吸水，同时夹具表面凝露，也会带来额外电导损耗。橡胶材料相关测试标准一般会规定状态调节温湿度，试验时尽量遵从标准规定环境条件开展检测，保障不同批次橡胶片测试结果具备可比性。
九、仪器和同类工频介电设备差异解析
市面上还有工频介电常数介质损耗测试仪，工作频率 50Hz，适合工频条件介质评价。但橡胶类绝缘材料很多应用场景处于高频电场，工频设备无法反映高频工况橡胶介电表现。
GDAT‑A 橡胶片介电常数介质损耗测试仪属于高频谐振法测试设备，工作频率覆盖 10kHz 起步到百兆赫兹。依靠 Q 表谐振法原理完成测量，适合高频薄片橡胶试样。工频设备采用西林电桥原理，主要面向工频下介质损耗检测。两者测试原理、适用频率区间不一样，不能直接把工频测试结果等同于高频橡胶材料性能。
在橡胶新材料研发当中，如果产品应用在高频环境，就需要选用高频测试仪器开展评价。如果仅仅做工频绝缘性能考核，则可以选用工频介电测试仪。测试人员需要结合橡胶件实际使用工况选择对应的检测设备。
十、设备适用试样拓展说明
虽然本仪器标题面向橡胶片测试，除各类橡胶薄片之外，仪器还可以对多种片状绝缘介质开展介电常数、介质损耗检测： 1、高分子聚合物薄片：塑料薄膜、改性复合材料薄片； 2、无机非金属介质：电瓷薄片、陶瓷介质试样； 3、部分薄板状绝缘复合材料。
只要样品形态为薄片状，可以放置在平板电容器极片之间，厚度适配夹具调节行程，都可以参照橡胶片测试流程开展检测。不同材料，要关注试样制备要求区别，陶瓷试样要保证上下表面平整，薄膜样品注意避免拉伸褶皱。
十一、测试数据处理与试验报告撰写参考
使用 GDAT‑A 橡胶片介电常数介质损耗测试仪完成一组橡胶片样品检测，试验记录建议留存这些信息：仪器型号 GDAT‑A；执行标准 GB/T 1409‑2006；测试环境温度、环境相对湿度；橡胶片样品编号，样品配方信息、硫化工艺；试样实测厚度；选用的测试频率；每组试样重复测试次数；每一次测试得到介电常数、介质损耗角正切 tanδ 原始读数。
同一批次橡胶片，建议准备多片平行试样，多次测试，计算算术平均值，同时记录数据离散情况。如果平行样测试数据差异偏大，要查找原因，排查样品一致性、试样放置、夹具状态、环境条件等因素。
输出试验报告，写明试验条件，列出测试结果，同时备注样品状态，方便报告阅读人员完整理解试验条件。高频介电测试结果，和测试频率强相关，报告必须标注测试频率，不可以只给出介电常数、损耗数值而不标注对应频率。
十二、选购橡胶片介电常数介质损耗测试仪关注点
用户选型高频介电常数介质损耗测试设备，针对橡胶片检测需求，可以关注下面几个要点： 1、确认仪器执行标准是否匹配 GB/T 1409‑2006，保证检测方法符合行业标准体系； 2、确认仪器频率覆盖范围，匹配橡胶件实际工作频率区间； 3、关注夹具极片规格、测微位移分辨率，橡胶片厚度测量精度直接影响介电常数计算；夹具自身介质损耗指标，对低损耗橡胶试样测试很关键； 4、确认 Q 值测量量程，橡胶介质引入损耗之后，回路 Q 会下降，Q 测量范围需要覆盖实际测试工况； 5、操作自动化水平：谐振点自动搜索、频率数字锁定功能，能够减少人工操作，降低人为引入测试偏差； 6、设备维护便利性，精密夹具组件是否方便清洁，是否有明确的定期校验指标，方便实验室长期质量管控； 7、分清设备测试原理：谐振法高频设备、工频西林电桥设备，适用场景不同，根据橡胶件服役电场频率来选择，不要混用。
结语
橡胶片介电常数介质损耗测试仪 GDAT‑A 基于高频谐振法，面向橡胶薄片以及多种绝缘薄片试样完成高频条件介电常数、介质损耗角正切 tanδ 检测。仪器以单片机作为测控核心，搭配频率数字锁定、谐振点自动搜寻、Q 值量程自动切换等技术，优化调谐回路结构，保留自动稳幅功能。仪器频率覆盖宽，除介电性能之外，还支持 Q 值、电感、电容等多类高频电参数测量。
在橡胶材料研发、生产质检工作中，介电常数和介质损耗是评估橡胶高频绝缘性能的重要依据。通过 GDAT‑A 仪器开展试验，科研、质检人员能够获取不同配方、工艺、老化条件下橡胶片介电性能数据，支撑橡胶绝缘材料配方迭代，优化加工工艺，把控产品质量。设备适合高校材料实验室、科研院所、橡胶制品企业质检部门、第三方检测机构，开展薄片绝缘介质高频介电性能相关试验。仪器使用过程，需要重视精密夹具维护，规范样品制备，记录完整试验环境参数，保障测试数据具备重复性、参考价值。
