产品概述
高分子非金属材料包含热塑性塑料、改性尼龙、硬质橡胶、热塑性弹性体、电绝缘复合材料等众多品类，这类材料在加工成型以及实际服役过程当中，温度条件会直接改变材料内部高分子链段运动状态，宏观层面表现为刚性下降、模量衰减、发生软化形变。不管是原料生产管控、新产品配方研发，还是成品出厂检验、材料选型评估，都需要获取材料受热状态下软化、变形对应的临界温度数据，以此作为材料热性能评价的重要参考依据。塑料软化点温度橡胶测试仪RBWK‑300B，就是面向塑料、硬质橡胶、尼龙、绝缘材料等非金属试样开发的实验室检测设备，仪器可以同时完成热变形温度、维卡软化点温度两类试验项目，适配塑料以及部分硬质橡胶类试样开展耐热性能测试工作，广泛应用在化工生产企业、新材料研发实验室、高等院校材料相关实验室、第三方检测机构等场景，用于原料入厂核验、配方对比筛选、产品鉴定、批次一致性检验等工作环节。
在高分子材料检测领域，热变形温度与维卡软化点温度是两组相互补充但不可互相替代的试验指标。热变形温度模拟试样承受弯曲载荷的工况，表征材料在受力条件下，温度升高发生弯曲变形的特性，更多参考结构类制品高温环境维持外形尺寸的能力；维卡软化点温度依靠压针贯入试样，表征局部受压状态材料发生软化的临界温度，多用于热塑性塑料、硬质橡胶之间耐热性能横向比对，PVC‑U管材管件行业也将维卡软化温度列为产品检验项目之一。同一款高分子材料，热变形与维卡两项测试得到的温度数值往往存在差异，半结晶高分子体系二者差值会更加明显，非晶高分子材料数值差距相对更小，在材料评估的时候，需要结合产品实际使用工况，选择对应的试验项目开展检测。
RBWK‑300B设备搭载液晶温控模块，形变采集依靠光栅千分表完成，试样架配置自动升降机构，单次试验可以同时安放三个试样开展平行测试，多工位同步升温加载，便于得到多组平行比对数据，减少重复试验消耗的时间，提升实验室检测工作的整体效率。整机操作逻辑贴合国内实验室常规检测习惯，设备运行状态稳定，可以承担日常批量检测任务。设备的控温逻辑、加载机构、形变测量单元均参照国内以及国际相关标准的设备条件进行设计，按照标准流程操作获取的试验数据，能够形成有效的试验记录，为材料热性能评价提供试验支撑。
仪器可以针对多种类型试样开展检测，除常见热塑性塑料之外，模压成型硬质橡胶、部分热塑性弹性体、玻纤改性复合材料、电绝缘构件试样，在满足试样制备要求的前提下，同样可以使用该设备完成热变形或者维卡软化点测试。需要注意，软质橡胶类材料本身常温状态下形变就很大，不适合采用本套设备开展维卡与热变形试验，试验开展前需要确认试样类型是否适配设备的试验原理，避免无效试验。
性能参数
电源:AC220V±10% 20A 50Hz
温度范围:室温--300℃
升温速度:A:12±2℃/6min B:5±1℃/6min
试验大负荷:A速度时为10N±0.2N B速度时为50N±1N
变形测量范围:0--1mm
变形测量误差:0.01mm
加热介质:甲基硅油
加热功率:4Kw
冷却方式:150℃以上自然冷却 150℃以下水冷或自然冷却
外型尺寸:720mm×700mm×1380mm
大温度误差:±1℃
大加热功率: ≤4500W
重量:180Kg
适配执行标准说明
设备的设计制造与试验条件设置，适配国内多项国家标准以及国际标准的设备技术要求，其中包含GB/T 1633《热塑性塑料软化温度(VST)的测定》、GB/T1634《塑料 弯曲负载热变形温度试验方法》、GB 8802《硬聚氯乙烯(PVC‑U)管材及管件维卡软化温度测定方法》，同时兼容ISO75、ISO306、ISO2507国际标准的设备条件；设备制造检测参照ISO75‑1974，ISO306‑1974，GB1633‑79，GB1634‑79相关技术条款。
不同版本标准对于试样尺寸、试样状态调节要求、升温速率档位、试验负荷大小、判定变形阈值、数据处理规则会存在细节区别。橡胶类试样开展测试时，需要确认所遵循标准对硬质橡胶试样的规定，部分橡胶相关标准会引用上述塑料测试标准的试验设备条件，但是在试样制备、状态调节时间上有额外补充。操作人员正式开展试验之前，要明确本次检测执行的标准编号以及版本，完整按照标准条款完成试样制备、状态调节、条件设置，保障整套试验流程和标准保持一致，让检测结果具备对比参考价值，同时也满足资料归档、项目验收、产品质检的相关要求。
核心测试原理详解
热变形温度（HDT）试验原理
热变形温度采用三点弯曲受力模式完成检测，把符合标准尺寸的长条矩形试样放置在试样架两组支撑支座上，试样两端由支座支撑，试样中部处于悬空状态，负载杆从试样正上方施加向下的弯曲载荷，让试样承受标准规定的弯曲应力。整套试样架连同试样、压头全部浸没在甲基硅油加热介质内部，设备按照选定的恒定速率完成油浴升温，热量持续传递到试样本体。随着介质温度不断升高，高分子材料内部链段运动加剧，材料弹性模量逐步下降，刚性降低，试样中部在载荷作用下向下产生弯曲挠度形变。位移测量单元持续采集试样的形变数据，当试样弯曲挠度达到标准规定临界变形量的时候，油浴介质对应的实时温度，即为该试样在此弯曲应力条件下的热变形温度。
临界挠度数值会跟随试样厚度发生变化，不同标准版本对应的判定阈值存在差异，试验当中不能随意更改判定形变参数。同一种材料，如果施加的弯曲应力不同，测得热变形温度会出现明显差异，因此记录、引用热变形温度数据的时候，需要同步标注本次试验选用的弯曲应力，方便后续人员开展横向比对。针对硬质橡胶试样，热变形测试可以用来评价硬质橡胶制品在高温受力工况下抵抗弯曲形变的能力，为橡胶配方开发、制品选型提供参考依据。
维卡软化点温度（VST）试验原理
维卡软化点温度采用压针贯入式检测模式，平整片状试样平放在试样架支撑台面上，针型压头垂直压在试样的平整表面，压头规格满足标准规定，依靠砝码施加标准指定轴向静负荷。试样、压头、负载杆整体浸入甲基硅油介质当中，油浴按照设定速率匀速升温，温度持续上升之后，热塑性材料、硬质橡胶抵抗压针刺入的能力逐步下降，压针在砝码载荷的作用下缓慢向试样内部刺入。当压针刺入试样深度达到1mm时，记录介质实时温度，该温度即为对应负荷、对应升温速率条件下试样的维卡软化点温度。
维卡软化点试验设置两套标准负荷，A法对应10N试验力，B法对应50N试验力，搭配两档升温速率，能够组合多组试验条件。维卡软化点更多用来对比不同配方材料之间耐热性能差异，PVC‑U管材管件行业普遍使用该指标做产品出厂质控。针对硬质橡胶试样，维卡测试可以用来比对不同配方体系硬质橡胶受热软化行为。在实际检测工作当中，热变形温度和维卡软化温度分别表征材料不同维度热行为，二者不能互相替代，开展材料综合评估，建议结合两项试验结果共同分析。
整机结构与主要配置说明

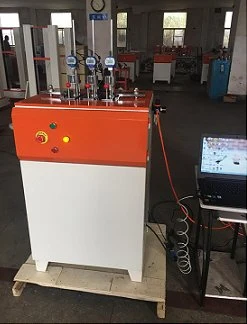

塑料软化点温度橡胶测试仪RBWK‑300B整体由主机箱体、油浴加热槽、搅拌系统、试样架自动升降机构、负载杆组件、位移测量组件、液晶温控单元、温度传感器、配套砝码组件等多个模块共同组成。
主机箱体集成加热回路、温控电路、搅拌电机控制模块，整机外形尺寸720mm×700mm×1380mm，整机重量180Kg。设备摆放位置需要选择地面平整稳固的室内区域，周边预留充足操作和散热空间，不建议随意挪动整机，如果确需移位，要做好防护，避免磕碰损伤内部精密元器件。油浴槽内部盛放加热介质甲基硅油，依靠电加热组件完成升温，加热功率4Kw，最大加热功率不超过4500W。油浴内部配置搅拌机构，搅拌电机驱动搅拌组件运转，促使硅油充分循环流动，缩小浴槽内部不同位置之间的温度差值，保障三个工位温度趋于一致，减少介质温度不均匀带来的数据偏差。搅拌转速可以通过控制盒旋钮调节，高温试验工况选择低速搅拌，低温阶段可以选用高速搅拌模式。
试样架具备自动升降功能，试验操作时抬升试样架，可以抬出油浴液面，方便安放和取出试样；试样安放完成后降落试样架，让试样和压头完全浸没在硅油介质内部。设备配备光栅千分表三块，一一对应三个独立试验工位，分别采集三组试样的形变数据，变形测量范围0‑1mm，变形测量误差0.01mm，可以捕捉试样微小形变变化。设备配套热变形圆角压头三套、维卡针型压头三套，两类压头分别适配两类试验，试验开展前需要根据测试项目完成更换。温度传感器实时采集油浴介质温度，反馈信号传输到液晶温控仪，温控单元实现升温速率闭环控制，输出A、B两档标准升温速度。配套多组砝码，用来实现维卡、热变形试验需要的试验负荷，砝码选配要结合试验计算结果，摆放的时候保证放置平稳，规避偏斜造成载荷误差。
试验前期准备工作详细讲解
正式启动试验之前的准备工作直接关系后续测试数据准确度，操作人员需要按顺序逐项核对确认，橡胶试样与塑料试样的设备操作流程保持一致，差异主要集中在试样制备和状态调节环节。
第一，明确本次试验类型，确认开展热变形温度测试还是维卡软化点测试，选择对应规格压头。开展热变形试验，选用圆角压头；开展维卡软化点试验，选用针型压头。将选定的压头和负载杆完成固定，确认压头安装紧固，不存在松动晃动现象，压头安装歪斜会直接造成试验失效。针型压头的针尖部位需要仔细检查，不能存在磕碰、毛刺变形，圆角压头的接触面要保持完好无损伤。
第二，计算确认试验需要施加的载荷大小。热变形试验，需要结合试样实际尺寸，按照标准公式计算需要施加的载荷；维卡软化点试验负荷为标准固定数值，A法对应9.81N，等效砝码质量1000g，B法对应49.05N，等效砝码质量5000g，参考砝码质量表挑选匹配规格砝码。挑选完成之后检查砝码外观，砝码表面不能出现磕碰缺损，砝码叠放接触面保持干净，异物会造成加载不准。
第三，检查加热介质，确认油浴槽内部甲基硅油液位满足设备要求。液位高度要保证试样架降落之后，试样和压头能够完全浸没在硅油内部，同时液位不可过高，防止升温加热之后硅油发生溢出。甲基硅油要定期观察外观状态，如果出现颜色明显发黑、氧化变质、杂质沉淀过多的情况，需要及时更换介质。介质劣化之后传热效果下降，还会加速设备零部件老化损耗，带来额外故障风险。严禁替换为其他非规定油品，普通机油、石蜡油高温环境容易碳化冒烟，存在安全隐患。
第四，开启搅拌电机电源，确认搅拌电机指示灯点亮，搅拌组件正常运转。结合预估试验温度调整搅拌旋钮，高温工况采用慢速搅拌，低温阶段采用快速搅拌，保障浴槽内部介质温度均匀。观察搅拌运转过程有没有异响，出现异常响动要暂停试验排查。
第五，电气系统检查。接通设备AC220V±10%电源，检查温控单元、升降机构、位移测量单元通电之后的运行状态，确认无报警异常。通电观察温控仪表读数，确认温度传感器读数和环境室温基本吻合，如果温度读数明显偏离环境温度，暂停试验排查故障，不可以直接启动加热。设备供电回路需要匹配额定电流，接地保护做好，不要和大功率设备共用同一插座，规避电压波动干扰温控稳定性。
第六，试样检查、状态调节与安放准备。不管是塑料试样还是硬质橡胶试样，都要按照对应标准完成制备，试样表面不能存在明显划痕、缺口、气泡、扭曲变形等缺陷，试样尺寸符合标准公差范围。多数标准要求试样开展试验前完成状态调节，在规定温湿度环境放置足够时长，消除成型带来的残余内应力，同时控制试样含水率，内应力、水分都会对高分子材料热变形行为产生干扰，影响最终测试结果。维卡测试试样一般为方形或者圆形片材，厚度控制在标准规定区间；热变形试样为长条矩形样条。操作时抬升试样架，抬离硅油液面。热变形试验，长条试样放置在支撑架的支座之上；维卡软化点试验，片状试样平放在试样架平面支撑位置。安放完毕放下负载杆，适度压紧试样，确认试样摆放居中，不会发生偏移滑动。试样安放到位之后，降落试样架，完整放入油池硅油当中。
第七，放置砝码，将选配好的砝码放到砝码托盘位置，砝码摆放端正，杜绝倾斜、单边受力。砝码偏斜会增大负载杆摩擦力，实际传递到试样的载荷偏离标准规定数值，带来测试结果偏差。
第八，千分表安装和调零操作。光栅千分表固定安装在砝码上方，调整千分表位置，千分表内芯悬置于砝码上方，内芯上端预留2‑5mm空间，防止升温过程试样形变造成千分表顶死损坏。每一次试验开展前，都需要完成千分表调零，轻轻旋动调节旋钮，将千分表调整至零区位置。调零完成之后，按照操作要求预置3‑5分钟等待系统状态稳定，之后再启动升温。调零和预置等待步骤不可省略，砝码加载之后试样会出现微小初始形变，预置等待可以消除初始形变带来零点偏移，保障形变采集准确性。
第九，确认升温速率档位。仪器提供两档升温速率，分别对应120℃/h以及50℃/h，与参数当中A：12±2℃/6min，B：5±1℃/6min一一对应。操作人员结合执行标准的规定选择升温档位，升温速率是维卡、热变形试验的关键条件，速率和标准不一致，得到温度结果会出现明显偏差，不可随意更改档位。
全部准备步骤执行完毕，确认压头、砝码、试样安放、零点预置、搅拌运转、升温档位全部符合试验条件之后，才能够启动正式试验。
完整设备操作流程
前期全部准备工作核对无误，启动设备试验程序，温控单元控制加热系统工作，油浴介质按照设定速率持续升温。试验全程搅拌系统保持运行，维持硅油浴槽温度均匀，三块千分表同步记录三个工位试样的形变数值。操作人员留意设备整体运行状态，观察温度上升、千分表读数变化，观察硅油状态，留意有无异常冒泡、溢出现象。
当试样形变达到标准规定临界变形量，设备记录对应温度数值，即为该试样测试温度。三组平行试样分别记录温度，后续按照标准开展数据处理，计算算术平均值，评估平行试样数据离散程度。如果多组平行试样数据差异偏大，需要排查试样质量、加载状态、设备操作环节是否存在异常，必要时重新制备试样开展复测。部分标准规定，当平行试样差值超过限定范围，需要补充试样重复试验，原始记录当中要写明单次试验数据以及复测情况。
单次试验结束之后，首先移开千分表与砝码，操作机构抬起试样架，抬出油浴液面，取出已经受热的试样。高温状态试样、油槽部件温度较高，操作时做好高温防护，规避烫伤风险；同时注意不要让试样掉落进入油池内部，避免异物混入加热介质。
进入设备降温流程，仪器冷却模式存在区分，150℃以上仅支持自然冷却；温度下降到150℃之后，可以选择水冷冷却模式，也可以继续采用自然冷却。冷却的时候试样架可以抬起，也可以潜入油池内部，结合实验室现场条件灵活选用。水冷操作严格遵循设备指引，高温状态不允许启用水冷，避免油浴槽冷热骤变造成设备损坏。
浴槽温度下降接近室温之后，依次关闭主机电源、搅拌电机电源，完成本次整套试验。
试验结束做好现场整理，清理工位碎屑杂物，压头、砝码等配件擦拭干净妥善存放；观察硅油介质状态，完成实验室设备使用记录，记录包含试验项目、执行标准版本、升温档位、负荷条件、试样材质类型（塑料或者硬质橡胶）、试样信息、设备运行状态等内容，方便后续溯源查阅。
不同试验模式实操细节区分
热变形温度试验实操要点
热变形试验选用圆角压头，试样为标准长条矩形样条，试样放置在两个支撑支座上，构建三点弯曲结构。载荷不能直接固定选用统一数值，要根据试样厚度、宽度，结合标准规定弯曲应力，计算砝码总质量。部分操作人员容易直接照搬维卡试验砝码，造成加载应力不符合标准，得到错误测试结果。安放试样时，试样长度方向和支座保持垂直，试样居中放置，防止试样偏移，受力点位偏离中心。若是橡胶类长条试样，要确认试样没有发生扭曲翘曲，翘曲试样会带来初始挠度，干扰测试判定。试验过程关注千分表挠度变化，达到标准规定挠度阈值记录温度。取出高温试样做好防烫伤防护。同一批次尽量做多组平行试样，评估材料热变形性能离散情况。如果材料存在各向异性，需要留意试样取样方向，必要时不同方向分别开展测试并且做好记录。
维卡软化点试验实操要点
维卡软化点试验更换针型压头，试样平铺放置在平台，压针垂直作用试样表面。维卡负荷为标准固定值，A法10N，B法50N，不需要结合试样尺寸开展复杂应力换算。试样表面必须保持平整，表面凹陷、凸起、毛刺，都会干扰压针刺入过程，带来测试误差。安放试样的时候，保证压针落在试样平整区域，避开试样边缘位置。砝码加载完成之后，等待预置时间，消除加载瞬间带来试样微小压缩形变，千分表完成调零之后再启动升温。压针刺入深度达到1mm时，记录对应温度，即为维卡软化温度。PVC‑U管材管件开展维卡测试，遵循GB 8802完成试样截取制备；硬质橡胶试样需要按照橡胶相关要求完成试样裁切、状态调节，不可直接沿用塑料试样的全部处理条件。部分橡胶试样硬度偏低，要确认试样厚度满足标准，不可以过薄，防止压针直接贯穿试样，造成试验无效。
试样制备与状态调节重点说明
试样制备是影响塑料、硬质橡胶热性能测试结果的重要环节，很多实验室出现平行样数据离散，源头来自试样本身的缺陷。针对塑料试样，维卡测试试样一般选取边长10mm的方形片材或者直径大于10mm的圆片，厚度控制3‑6.5mm；试样厚度不足3mm的时候，最多可以叠加三片试样，上层试样厚度不小于1.5mm。热变形试验试样为矩形长条，试样尺寸、跨距严格按照标准执行，试样厚度、宽度偏差控制在标准允许范围之内。
硬质橡胶试样，从模压板材或者成品零部件裁切取样的时候，要尽量避开浇口、合模位置，这些位置容易存在应力集中。裁切加工试样时，尽量减少机械加工带来额外内应力，切割面保持平整，避免出现裂纹、缺口。试样表面不能存在脱模剂残留、油污，试验前清理干净试样表面。
状态调节环节容易被操作人员忽略，注塑成型塑料、模压成型橡胶内部都会存在成型带来的残余内应力，材料也会吸收环境当中水分，应力和水分都会改变高分子链段运动行为，直接改变热变形、维卡软化点测试温度。大部分标准要求试样在23℃±2℃，相对湿度50%±5%的环境条件下放置足够时长，消除残余应力，平衡含水率之后再开展试验。部分半结晶材料，必要时还会做退火处理消除内应力，退火之后测试得到的数据和未退火试样会存在明显差别。如果试验条件有限，无法完成标准状态调节，需要在试验原始记录和报告当中如实写明试样未执行状态调节，方便数据使用者了解试验前提条件。
取样位置同样会带来数据差异，注塑件浇口附近、制品边缘位置，内部应力状态和制品中间区域不一样，尽量按照标准规定位置截取试样，不要随意裁切边角料直接充当试验样品。试样出现扭曲、气泡、分层、裂纹，都应当舍弃，不继续投入试验。
仪器日常维护保养细则
规范开展仪器维护保养，可以保障设备测量精度，延长设备使用周期，维持长期试验数据的复现能力，降低故障发生概率。
加热介质甲基硅油维护。硅油作为传热介质，长期处于高温工况，会逐步氧化，颜色加深，粘度发生变化，传热效率下降，同时产生杂质沉淀。需要定期观察硅油外观，当硅油颜色显著加深、出现大量沉淀杂质，及时更换全新甲基硅油。更换硅油操作，必须等待设备完全冷却之后进行，严禁高温状态下放油，规避烫伤事故。更换完成检查液位，保证试验状态试样可以完全浸没在介质内部。硅油使用周期和设备工作温度、使用频次相关，高频次高温试验场景，缩短更换周期。
压头、负载杆、砝码维护。圆角压头和针型压头，试验当中接触高温硅油，每次使用完毕清理表面附着油污。针型压头针尖重点做好防护，避免磕碰造成针尖变形缺损，一旦压头发生变形，试验数据将失去参考意义。砝码做好防尘防磕碰，砝码表面出现撞击缺损，砝码实际质量发生改变，造成加载力偏离标准数值，需要定期核查砝码质量。砝码存放环境保持干燥通风，防止砝码锈蚀。负载杆保持清洁，保证上下运动顺畅，不要附着油污、杂质，避免出现运动卡顿增大摩擦力。
光栅千分表位移测量单元维护。千分表属于精密测量元器件，避免撞击、剧烈震动，安装拆卸动作轻柔，不可暴力拧动调节旋钮。尽量减少硅油沾染到千分表本体，硅油渗入表体内部，会损坏内部精密结构，带来测量误差。每次试验结束完成清洁，按照计量周期核查千分表测量准确度。
搅拌系统维护。定期检查搅拌电机和搅拌组件，观察搅拌运转是否平稳，有无异响，搅拌叶片是否松动。搅拌出现转速不稳、异响，立刻停止设备运行排查故障，禁止带故障开展检测。搅拌速度旋钮不要强行拧动到极限位置，保护调速机构。
试样架自动升降机构维护。定期检查升降动作，确认升降过程顺畅，不存在卡顿现象。升降运行路径上面不要堆放砝码、工具等异物，避免干涉升降运动。导轨部位按照维护指引做清洁，去除油污杂质。
温控与温度传感器维护。温度传感器长期浸泡硅油当中，定期检查传感器外观，观察油污包裹、老化破损情况。传感器表面附着厚重油垢，会降低测温响应速度，带来温度测量偏差。设备不开展试验的时候，关闭加热，不要长时间高温待机。
整机使用环境维护。仪器摆放实验室保持通风干燥，远离腐蚀性气体。设备外壳定期擦拭，清理散落试样碎屑、硅油污渍。整机重量达到180Kg，非必要不要随意挪动设备。实验室环境温度不要剧烈波动，减少环境温度对温控系统的干扰。
周期核查校准。为保障设备输出数据的可靠性，建议参照计量相关规范，定期对设备关键指标开展核查校准，包含温度示值误差、升温速率误差、位移测量误差、砝码载荷精度，确认各项指标处于合格区间。第三方CMA/CNAS实验室，需要严格执行仪器周期计量要求，保障检测资质合规。
使用安全与注意事项
油浴槽、试样架、硅油在加热工作阶段温度很高，操作人员操作时做好高温防护，抬放试样架、取出试样避开油槽上方，防止高温硅油溅落，规避烫伤风险。
设备供电条件为AC220V±10%，20A，50Hz，供电回路匹配额定电流，设备接地可靠，不建议和其他大功率设备共用同一供电插座，电压波动会干扰温控稳定性。
150℃以上只允许采用自然冷却模式，禁止启用水冷模式，高温直接水冷会造成油浴槽冷热骤变，损坏设备部件；温度降至150℃以下，才可以选择水冷冷却方式。
砝码摆放务必摆正，砝码倾斜、单边受力，负载杆摩擦力上升，实际施加到试样的试验力偏离标准数值，直接影响检测结果，每次放置砝码完成确认摆放状态。
每次试验千分表调零步骤不能省略，调零完成预留3‑5分钟预置稳定时间，消除砝码加载瞬间试样微小形变，降低零点漂移带来的数据误差。
试验进行过程当中，尽量避免磕碰机身，不要碰撞千分表，外界震动会干扰位移采集，造成读数失真。
试样安放完成降落试样架，确认试样架完全落位，试样、压头完全浸没硅油内部，如果部分露出油面，试样受热不均匀，温度采集不准，该组试验数据无效。
加热介质只能使用设备规定甲基硅油，不可替换为其他油品，普通机油、石蜡油高温工况容易碳化冒烟，存在起火安全隐患。禁止向高温油浴当中投入含水试样，水分遇高温硅油快速气化，会造成爆沸溢油。
仪器出现异常报警、异响、温控异常、搅拌不转动等故障现象，第一时间切断加热输出，断开设备电源，等待设备冷却后开展排查；故障没有消除之前，不要继续开展试验。遇到冒烟、焦糊气味、漏电等情况，立刻切断整机电源，停止一切操作，交由专业人员检修。
10.放油、清理油槽、更换介质等维护操作，必须等待油浴温度充分降低至室温附近再开展，高温条件操作油浴组件会带来烫伤风险。
11.不同版本国家标准、国际标准，试样尺寸、升温档位、载荷条件、判定变形阈值会存在区别，操作人员开展检测，明确项目执行标准，严格按照标准选择试验条件，记录、报告中写明试验方法参数，例如升温速率、试验负荷、试样类型。
12.维卡软化温度、热变形温度属于实验室标准条件下得到的测试数值，不等同材料实际使用温度上限。实际产品服役工况复杂，叠加长期应力、环境介质、老化等多重因素，产品实际允许工作温度，需要结合多项试验综合评估，不能直接将维卡或者热变形温度直接等同于制品使用温度上限。
13.本设备适合热塑性塑料、硬质橡胶、尼龙、电绝缘硬质复合材料，软质橡胶类试样常温形变就很大，不适合该设备，不要强行投入测试，避免损坏千分表与压头部件。
细分行业应用场景解读
塑料软化点温度橡胶测试仪RBWK‑300B，适配高分子产业链多个细分领域检测需求，上游原料改性生产、中游橡塑加工制造、下游成品质检、科研教学、第三方检测机构都可以使用该设备完成相关测试工作。
改性塑料行业是使用该类设备较多的领域，改性工厂开发玻纤增强尼龙、改性PP、PC、ABS、PBT各类改性料，配方调整阶段，需要对比不同配方体系材料热变形温度、维卡软化温度。同样基体树脂，填料、增韧剂、玻纤添加量改变，材料耐热性能会发生明显变化，借助热变形维卡测试筛选配方方案。原料批次入库，抽样开展热性能检测，监控每一批改性料质量一致性，规避批次波动带来下游成品质量隐患。
塑料管材管件行业，硬聚氯乙烯PVC‑U给排水管材管件，依据GB8802标准，维卡软化温度属于产品出厂检验项目，生产企业质检实验室，使用本仪器对每批次管材管件取样检测，保障成品满足国标指标。聚丙烯管材、复合管材新品研发阶段，也可以借助设备开展热性能比对，评估管材高温工况耐热表现。
家电零部件、汽车橡塑零部件生产企业，大量塑料结构件、硬质橡胶配件，整机工作过程环境温度上升，同时承受装配应力和结构载荷，热变形温度指标用来评估零部件高温环境抗弯曲变形能力。企业零部件入厂检验、新材料选型，开展热变形温度测试，辅助零部件材料选型，规避产品使用过程形变失效。
橡胶制品行业当中，硬质橡胶板材、橡胶绝缘构件、部分热塑性弹性体制品，需要评价高温环境软化行为，借助本设备开展热性能测试，为橡胶配方开发、制品质量管控提供试验依据。软质橡胶无法使用本设备开展维卡热变形测试，需要选用橡胶专用的其他耐热测试手段。
电绝缘材料行业，很多绝缘构件由塑料或者硬质橡胶制备，绝缘件在设备发热工况之下，除绝缘性能之外，也需要维持结构尺寸稳定，热变形、维卡软化温度测试，是绝缘材料理化性能检测的组成部分，评估绝缘材料受热后的结构稳定性。
科研院所新材料研发工作，新型高分子聚合物、生物基塑料、可降解高分子材料、改性复合材料性能表征，热性能属于基础物性指标，热变形、维卡软化温度是科研报告、项目材料当中常见试验数据。设备三组试样同步开展测试，可以提升科研试验效率，获取多组平行数据，评估材料的数据离散程度。
高等院校材料、高分子、化工相关专业教学实验室，该仪器用于课程实训，帮助学生理解高分子材料热转变行为，掌握热变形、维卡软化点标准化试验操作流程，理解高分子受热软化、模量衰减的物理概念。学生通过实操熟悉检测设备，体会试验条件改变会如何影响测试结果，建立材料性能检测标准化思维。
第三方检测实验室承接塑料、硬质橡胶等非金属材料委托检测业务，需要符合标准的检测设备出具试验记录。RBWK‑300B满足国内和ISO相关标准条件，可承接委托样品热变形温度、维卡软化温度检测，支撑第三方检测业务开展。
常见试验误差来源详细分析
很多操作人员试验过程遇到平行试样数据偏差偏大，测试数值和材料手册参考值不一致，问题大多来自试样制备、试验条件、设备状态、操作细节，下面梳理常见误差来源，方便试验人员逐项排查问题。
第一，试样制备和状态调节带来误差。试样尺寸不满足标准公差，试样厚度偏差，试样表面存在缺口、划痕、气泡、分层缺陷。注塑、模压试样成型残余内应力，没有完成状态调节或者退火处理，测得热变形、维卡温度会和处理后试样出现差距，半结晶高分子材料该现象尤为突出。取样位置不合理，在浇口、应力集中位置取样，试样本身存在内应力。橡胶试样裁切引入额外机械应力，同样会造成数据波动。
第二，加载负荷不准。砝码选配计算出现错误，砝码磕碰造成实际质量改变；砝码摆放歪斜，负载杆运动卡顿摩擦力过大，都会造成实际施加到试样载荷偏离标准规定。维卡测试载荷偏大，维卡软化温度测试结果偏低；载荷偏小，测试结果偏高。热变形试验弯曲应力不对，热变形温度出现偏移。每次试验确认砝码选型和摆放状态，定期核查砝码质量。
第三，升温速率设置错误。升温速率属于核心试验条件，错误选用A/B档位，升温速度高于标准规定，测得软化温度偏高；升温速率低于标准规定，测得温度偏低。试验前核对升温档位，定期校准设备升温速率，确认设备实际升温速率处于允许误差范围。
第四，温度场不均匀。搅拌系统没有开启，搅拌转速设置不合理；硅油介质老化变质，粘度上升，浴槽内部温度场不均匀，三个工位温度不一致，造成平行试样数据离散。试验全程搅拌系统保持运行，定期更换硅油介质。
第五，零点操作流程缺失。千分表没有调零，调零之后没有等待3‑5分钟预置时间，砝码加载后试样初始压缩形变没有释放，零点发生漂移，形变采集基准错误，造成判定临界点温度出现偏差。严格执行调零、预置等待操作流程。
第六，压头安装与状态问题。压头安装松动，压头发生歪斜；维卡针型压头针尖磕碰受损，圆角压头接触面损伤，压头和试样接触状态不符合标准，直接造成试验失效，数据不具备采信价值。每次试验前观察压头外观，确认压头安装紧固完好。
第七，试样安放位置不当。试样摆放偏移，没有居中放置；试样没有完全浸没硅油液面，试样部分暴露油面，试样受热不充分不均匀，测试温度出现偏差。安放试样之后确认试样完整浸泡在加热介质内部。橡胶试样如果发生翘曲，没有做平整处理，初始就存在挠度，直接干扰热变形判定。
第八，环境供电波动。设备供电电压大幅度波动，干扰温控单元，造成实际升温速率偏离设定条件。实验室尽量保障设备供电稳定，必要时配置稳压装置。
第九，加热介质劣化。硅油长期高温使用，氧化、混入杂质，传热能力下降，浴槽温度均匀度变差，带来测试偏差。按照使用情况及时更换介质。
当平行试样测试数据离散偏大的时候，优先从上面维度逐项排查，确认试样质量、压头状态、砝码载荷、升温档位、零点预置、搅拌运行、试样浸泡状态，定位影响因素，排除之后再重复开展试验。
试验原始记录与报告撰写要点
完成试验之后，原始记录和后续报告，不能只简单记录温度数值。热变形温度、维卡软化温度结果，只有同步写明全部试验条件，数据才具备完整参考价值，这一点在塑料以及硬质橡胶检测当中都需要遵守。
维卡软化点试验，记录需要写明：执行标准编号版本，试样基础信息（材质、牌号，塑料或者硬质橡胶，试样厚度，试样制备方式，是否完成状态调节），试验方法（A法10N或者B法50N），升温速率档位，加热介质类型，平行试样数量，每一组试样测试温度，计算得到算术平均值，备注试验当中异常情况。
热变形温度试验，记录需要写明：执行标准编号版本，试样材质牌号，试样实际尺寸（长度、宽度、厚度），施加弯曲应力大小，跨距数值，升温速率，平行试样各组温度，算术平均值，试样取样方向，状态调节情况。
不同技术资料当中，同一款材料维卡、热变形温度数值出现差异，多数是采用的试验方法条件不一样。例如维卡A法10N和B法50N测试同一款试样，得到温度就会明显不同。报告当中如果只写温度数字，没有写明配套试验条件，这份数据参考价值有限。开展橡胶试样测试，要在记录当中明确标注试样为硬质橡胶，写明橡胶配方基础信息。
简易故障现象和实验室操作人员排查方向
提示：设备复杂故障建议交由专业技术人员处理，下面仅为实验室操作人员可以初步判断排查方向，禁止私自拆解设备内部电气回路。
故障现象一：设备通电，温控仪表无显示。排查供电回路，检查电源线连接，插座供电，空开是否闭合，确认外部供电是否正常。
故障现象二：温控仪表有显示，油浴温度不上升，无法加热。确认加热功能已经启动，查看设备超温保护是否触发，保护触发需要降温后复位；确认加热介质液位达标，部分设备液位不足会启动保护逻辑，禁止加热输出。
故障现象三：搅拌电机不工作。确认搅拌电机电源开启，查看搅拌旋钮设置档位；观察有无异物卡住搅拌叶片，存在异物要断电清理；故障依旧存在，停止设备使用。
故障现象四：千分表读数不动或者读数异常跳动。检查千分表安装是否松动，查看负载杆运动是否卡顿；查看硅油是否大量渗入千分表内部；确认千分表没有受到撞击损伤。
故障现象五：三组平行试样测试结果差距偏大。对照前文误差来源部分，逐项核对试样质量、压头安装、砝码摆放、搅拌运行、零点预置、试样浸泡情况，查找造成数据离散的诱因。
故障现象六：温度读数明显和环境实际温度差距大。查看温度传感器位置，确认传感器没有脱离油浴；传感器表面是否包裹厚重油垢；传感器出现破损会带来测温异常，出现该情况停止开展试验。
故障现象七：升温过程硅油大量冒烟。立刻关闭加热，切断电源，等待设备冷却；检查介质是否超期氧化变质，确认试验设定
温度没有超出介质允许使用范围，必要时更换全新甲基硅油。
一旦设备出现冒烟、焦糊气味、漏电等危险情况，立刻切断整机电源，停止所有操作，等待专业人员检修，设备带故障状态禁止继续开展检测。
