六自由度多场景灾害模拟台：赋能防灾减灾试验研究

六自由度多场景灾害模拟台：复刻多维灾害工况，赋能防灾减灾试验研究

在地质灾害、地震扰动、边坡滑移等灾害研究领域，真实灾害事件具备不可预测、不可复现、风险高等特征，难以直接开展现场试验研究。当前行业普遍面临诸多现实痛点：传统单轴、三轴振动试验设备运动维度有限，无法完整还原地震、滑坡、地表错动等灾害带来的俯仰、横滚、偏航与多向平移耦合复合运动效应；市面标准化设备轨迹固化，难以自定义灾害谱工况，适配不同试验对象、多类型灾害模拟的能力不足；部分设备非标适配能力弱，载荷、台面尺寸无法匹配科研院所、工程检测、科普场馆差异化使用需求；软硬件兼容性不足，难以对接主流仿真软件，试验数据留存、回放、二次开发受限，制约灾害机理研究、构件抗灾性能验证、应急科普实训工作落地开展。

针对上述行业难题，六自由度多场景灾害模拟台应运而生。南京拓维运动科技作为定制平台厂家，推出TW6系列六自由度多场景灾害模拟台，依托并联机构运动仿真技术，在实验室可控环境中复现多类型灾害动力学特征，为灾害科研、工程检测、公共防灾科普提供可靠硬件支撑。

核心技术架构与工作原理

TW6系列六自由度多场景灾害模拟台采用Stewart并联机构构型，整套系统由固定基座、运动动平台、六组伺服驱动支腿、高精度铰接组件、姿态位移传感单元以及一体化运动控制系统组成，集成多轴同步驱动、姿态补偿、隔振平台等核心技术模块。

系统基于运动学逆解算法实现全闭环伺服控制，六组伺服支腿协同响应控制指令完成同步伸缩；各类高精度传感组件实时采集平台倾角、位移、加速度动态参数并反馈至主控单元，控制系统高速完成解算，实时修正动平台姿态与位移轨迹，同步实现俯仰、横滚、偏航三轴旋转以及纵移、横移、升降三维平移运动，精准复现地震晃动、地层滑移、地表起伏错动等灾害耦合动力学效果。

并联机构本身具备结构刚度高、承载区间广、无运动累积误差、动态响应快的技术优势，设备搭载自研运动解算与专业洗出算法，可在物理行程边界内还原真实灾害运动特征，支持长时间循环试验，适配-20℃至70℃宽温域工作环境，满足构件测试、装备验证、科普体验等多类工况使用需求。

产品关键参数与性能指标

电气与软件系统规格

电气规格

电源要求：AC220V/AC380V

通讯接口：千兆以太网（EtheCAT）、USB3.0、RS485

控制频率：伺服环 1000Hz，姿态环 200Hz

安全等级：PLd/Cat.3，具备过载/漏电保护功能，多重安全防护保障重载模拟试验安全运行。

软件规格

通讯协议：EtheCAT、UDP、TCP/IP、USB串行

兼容仿真：X-Plane、P3D、iRacing、CarSim、TruckSim、Prescan、MATLAB/Simulink等主流仿真工具

控制系统：专属六自由度运动控制软件，内置专业洗出算法，支持体感强度、运动幅度自定义调节；开放API/ SDK接口，支持用户二次开发、工况自定义与数据日志回放，可导入实测灾害波谱，实现灾害运动轨迹复现、试验数据完整记录回溯。

典型应用场景与应用价值

六自由度多场景灾害模拟台可覆盖科研试验、工程检测、教学实训、应急科普多个方向，为防灾减灾领域提供标准化试验载体：

1. 地质与土木科研院所试验：用于地震、滑坡、地表错动等灾害机理研究，放置岩土试样、建筑缩尺模型，复现多维度耦合灾害运动，采集结构动力响应数据，分析灾害演化规律，为灾害预警理论研究提供量化试验依据。

2. 工程构件抗灾性能检测：针对建筑构件、桥梁支座、隔震装置、应急装备开展抗灾可靠性测试，模拟不同烈度地震、地基滑移工况，考核结构抗倾覆、抗扰动性能，优化工程抗灾设计方案，降低实体现场试验成本。

3. 高校教学实训：面向土木工程、地质工程等专业，开展并联机构原理教学、灾害动力学仿真教学，将抽象灾害动力学理论转化为直观动态试验，支撑课程实验与课题研究工作。

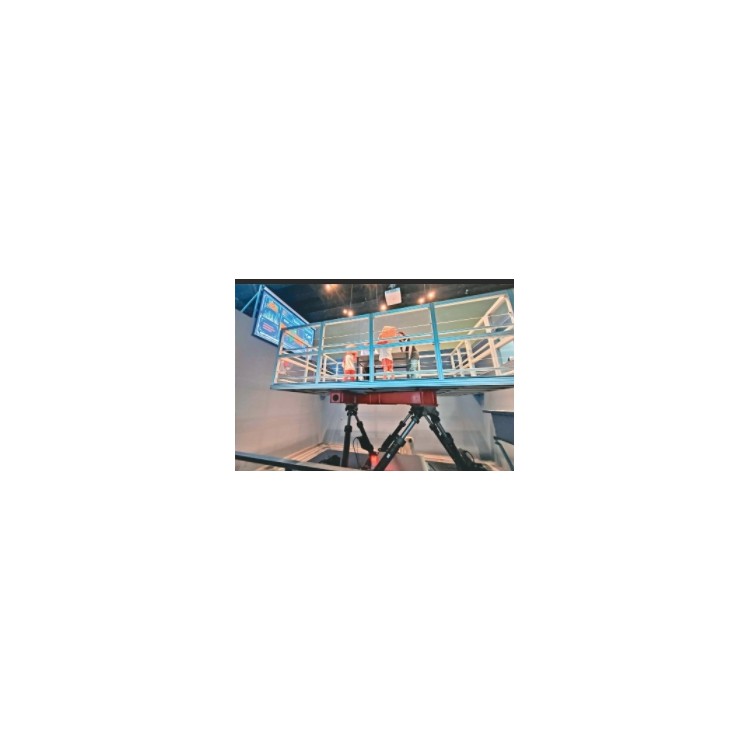

4. 应急防灾科普场馆：适配科技馆、应急安全教育基地，搭配视景系统打造沉浸式灾害体验，分级还原地震、地层晃动体感效果，实现"体验+宣教"一体化，面向大众普及灾害避险自救知识，助力防灾减灾科普体系建设。

结语

南京拓维运动科技作为定制平台厂家，TW6系列六自由度多场景灾害模拟台凭借并联机构硬件优势、完备的软硬件体系以及高度非标定制能力，有效解决传统灾害模拟设备维度不足、工况适配差、拓展性弱等痛点，为地质灾害科研、工程抗灾检测、公共安全科普提供可靠工业级运动仿真装备，助力防灾减灾行业走向标准化、智能化试验发展道路。
