六自由度半实物仿真系统平台：赋能硬件在环试验

六自由度半实物仿真系统平台：赋能硬件在环试验，构建高保真动态仿真验证体系

在航空航天、智能驾驶、船舶海洋、科研试验等领域，半实物仿真（硬件在环 HIL）已经成为产品研发迭代的关键手段。六自由度半实物仿真系统平台打通数字仿真模型与物理实物样机之间的数据闭环，将真实被测硬件接入仿真回路，依托并联机构复现多维动态姿态，替代部分实物试验，完成复杂工况的地面复现与性能验证。随着试验场景日趋复杂，行业对于运动保真度、载荷适配能力、软硬件开放兼容性提出更高标准，传统仿真设备逐渐暴露出诸多短板。

行业现存痛点

当前半实物仿真试验环节普遍面临多项技术难题，制约研发效率提升：

1. 运动维度不全，仿真保真度不足：传统三自由度摇摆台仅可实现简单俯仰、滚动动作，无法完成俯仰、横滚、偏航、纵移、横移、升降六维度同步耦合运动，姿态补偿能力缺失，动态工况复现失真，动力学试验数据偏差较大，难以满足硬件在环闭环验证需求。

2. 载荷与安装适配局限大：标准化平台载荷区间固定，难以同时覆盖轻载精密元器件测试与重载整机装备试验；设备外形尺寸固化，无法适配实验室、集成机柜、特种试验舱等差异化安装空间，非标改造周期长、改造成本居高不下。

3. 软硬件生态封闭，集成难度高：多数仿真平台通讯接口单一，协议不开放，难以对接主流动力学仿真工具；控制软件为黑盒模式，不支持二次开发，无法自定义试验工况、完成数据日志回放，难以适配多品类被测对象的半实物仿真试验要求。

4. 环境适应性与安全防护不足：部分平台工作温度区间窄，无法适应高低温试验室环境；安全防护等级偏低，重载连续运行下缺少过载、漏电保护机制，高风险仿真试验存在设备与人员安全隐患。

5. 实装试验成本高、风险大：大量依赖户外实机、实车试验，极端危险工况难以复现，试验可重复性差，人力、物料、时间成本高昂，还存在设备损毁的安全风险。

针对以上行业痛点，南京拓维运动科技作为定制平台厂家，推出 TW6 系列六自由度半实物仿真系统平台，依托成熟并联机构技术，实现多维姿态高精度复现，打造硬件‑在‑环一体化仿真验证解决方案，为各行业半实物仿真项目提供可靠硬件底座。

核心技术架构与工作原理

TW6 系列六自由度半实物仿真系统平台基于 Stewart 并联机构技术架构搭建，由伺服驱动单元、六轴执行机构、姿态感知模块、实时电气控制系统、专属运动控制软件共同组成整套系统。

在半实物仿真工作流程中，上位仿真软件输出动力学工况数据，通过高速通讯链路下发至平台控制系统；控制系统完成运动学解算，结合内置洗出算法，换算出六支驱动轴目标位移量；伺服驱动单元以高控制频率驱动并联执行机构，同步完成俯仰、横滚、偏航姿态转动以及纵移、横移、升降线性位移；姿态传感器实时采集平台实际位姿，形成闭环反馈修正，降低运动滞后与姿态漂移。

被测实物硬件搭载于平台台面，跟随平台同步复现真实工况下的运动状态；硬件采集的实测数据回传给仿真模型，完成数字模型‑物理实物双向数据交互，形成完整半实物仿真闭环，实现各类复杂动态环境的地面模拟验证，支持姿态补偿、隔振模拟等试验任务。

产品关键参数与性能指标

电气与软件系统规格

电气规格

• 电源要求：AC220V/AC380V

• 通讯接口：千兆以太网（EtheCAT）、USB3.0、RS485

• 控制频率：伺服环 1000Hz，姿态环 200Hz

• 安全等级：PLd/Cat.3，具备过载 / 漏电保护机制

软件规格

• 通讯协议：EtheCAT、UDP、TCP/IP、USB 串行

• 仿真软件兼容：X‑Plane、P3D、iRacing、CarSim、TruckSim、Prescan、MATLAB/Simulink 等主流仿真环境

• 控制系统：专属六自由度运动控制软件，内置专业洗出算法，支持体感强度、运动幅度自定义调节；开放 API/SDK 接口，支持用户二次开发、工况自定义与数据日志回放。

整套电气与软件系统充分适配半实物仿真闭环试验逻辑，实现仿真模型与运动平台低时延联动，兼顾通用性与可拓展性，便于用户接入现有试验台架体系。

典型应用场景与应用价值

TW6 系列六自由度半实物仿真系统平台面向多行业半实物仿真测试场景落地应用：

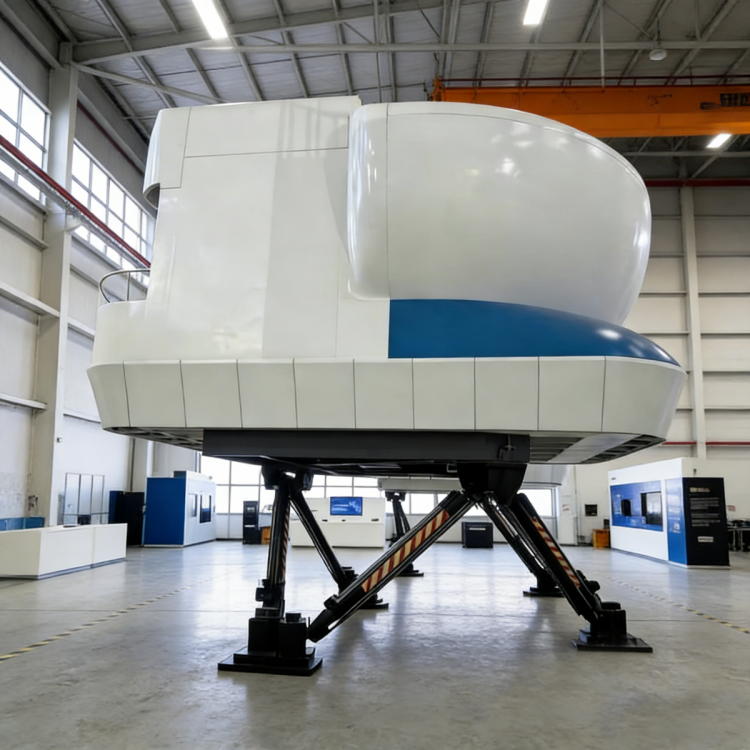

1. 航空航天半实物仿真：用于无人机、eVTOL 飞控硬件在环测试，机载传感器、航电部件姿态模拟，复现高空乱流、侧风扰动、起飞冲击等工况，减少实机试飞频次，降低试飞损毁风险，支撑飞控算法迭代验证。

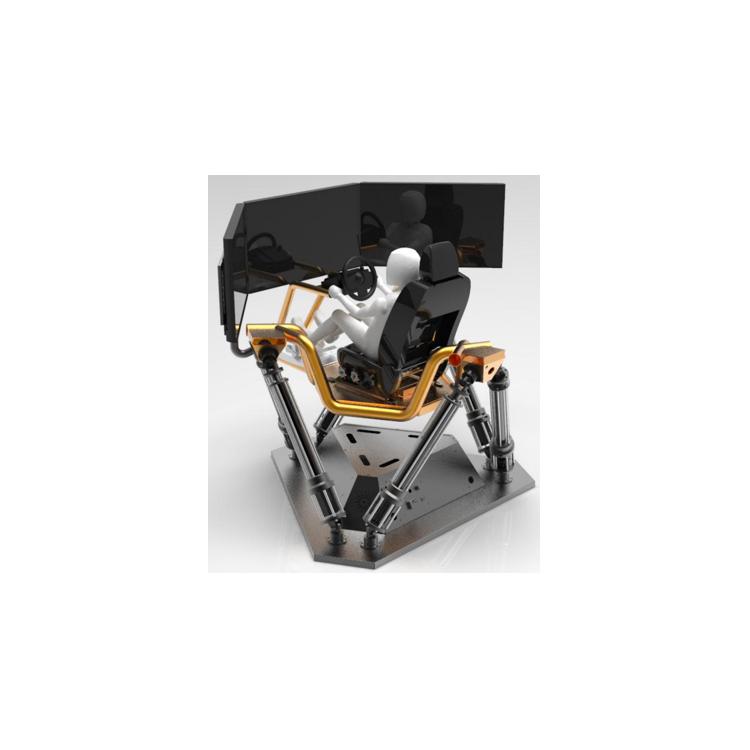

2. 智能驾驶与汽车硬件在环试验：对接 CarSim、Prescan 仿真工具，搭载车载 ECU、毫米波雷达、摄像头等实物部件，模拟颠簸路面、侧向滑移、紧急转向等动态路况，开展 ADAS 算法、底盘部件半实物仿真验证，缩短整车研发周期。

3. 船舶海洋工程仿真试验：复现不同海况下船体摇摆、起伏运动，完成船载电子设备、导航装备耐波性半实物测试，也可作为姿态补偿、隔振平台，开展海洋装备动力学研究。

4. 高校与科研院所课题研究：服务并联机构研究、动力学算法验证、精密装备姿态调姿半实物试验，开放二次开发接口，方便科研人员自定义试验工况，输出完整试验日志数据。

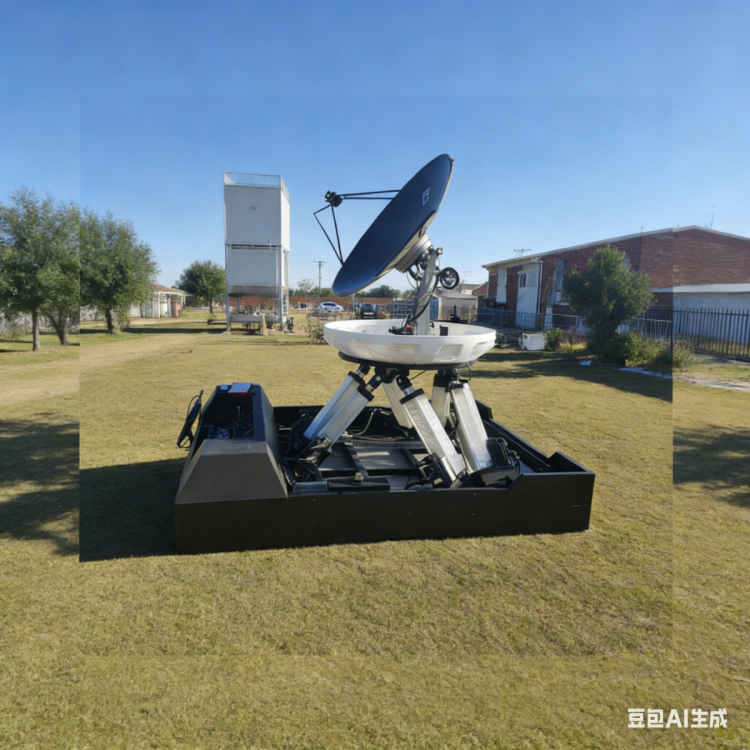

5. 特种装备仿真验证：面向特种载具、精密传感设备，完成复杂动态环境地面模拟，在实验室条件完成多轮重复试验，规避外场试验安全风险。

南京拓维运动科技作为定制平台厂家，可根据用户的载荷、行程、安装条件、仿真对接需求完成 TW6 平台的个性化定制，从硬件机构到软件接口提供适配服务，降低半实物仿真系统集成难度。

总结

六自由度半实物仿真系统平台是打通数字仿真与物理实物试验的核心硬件载体。南京拓维运动科技 TW6 系列六自由度半实物仿真系统平台，依托成熟并联机构技术，具备宽范围载荷覆盖、多维高精度运动输出、宽温域环境适应性、开放软硬件生态等特点，能够满足航空、汽车、船舶、科研等领域多样化硬件‑在‑环仿真试验需求。

设备可帮助研发单位减少高成本、高风险的外场实测试验，提升试验可重复性与数据可靠性，助力行业仿真试验流程走向标准化、智能化，为装备研发创新提供坚实的试验装备支撑。
