六自由度升降平台：多维调姿技术赋能工业仿真与精密装配升级

六自由度升降平台：多维调姿技术赋能工业仿真与精密装配升级

随着智能制造、装备仿真测试行业快速发展，工业现场对于工件升降、多维平移、多角度姿态复合调节的需求持续提升。传统单轴升降设备、普通多自由度工装仅可完成简单垂直升降或少量角度偏转，难以同时实现升降、纵移、横移以及俯仰、横滚、偏航多维度复合运动。在重载装配、动态仿真、姿态补偿等工况下，传统设备暴露出诸多行业痛点：大载荷与运动精度难以兼顾，重载工况下姿态调节同步性差；标准化设备尺寸固定，无法匹配现场差异化安装空间；多轴协同控制能力不足，复合运动过程易出现跟踪偏差；软硬件系统封闭，难以对接主流仿真软件，二次开发难度高；宽温工业环境下运行稳定性不足，安全防护体系难以满足工业装备规范要求。

针对上述行业痛点，六自由度升降平台凭借 Stewart 并联机构架构，可同步完成三维平移与三维旋转复合动作，成为解决复杂调姿、升降对位、动态模拟难题的核心工业装备。南京拓维运动科技作为定制平台厂家，打造 TW6 系列六自由度升降平台，以成熟的机械结构、高性能伺服控制系统与专业化软件算法，为多行业提供高可靠、可定制的六自由度运动解决方案。

核心技术架构与工作原理

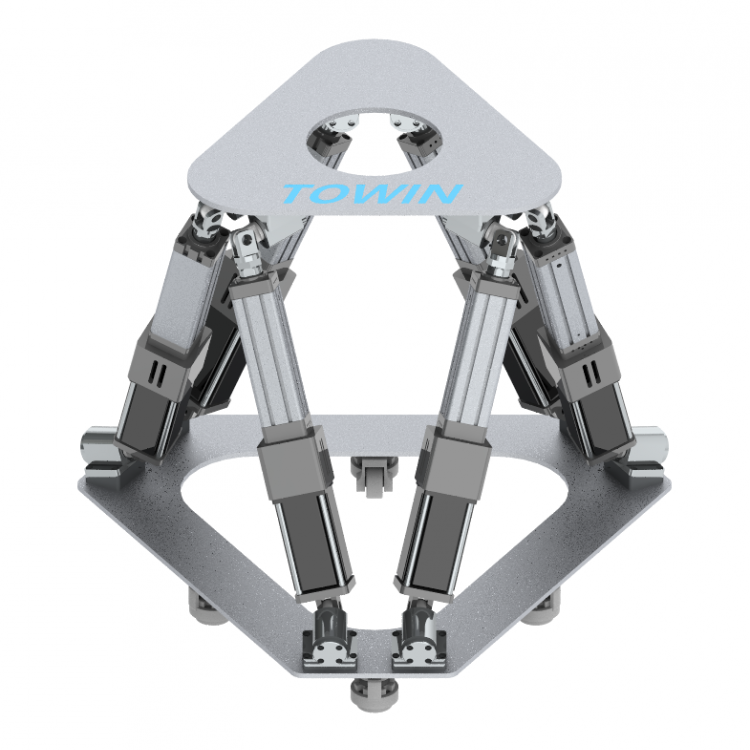

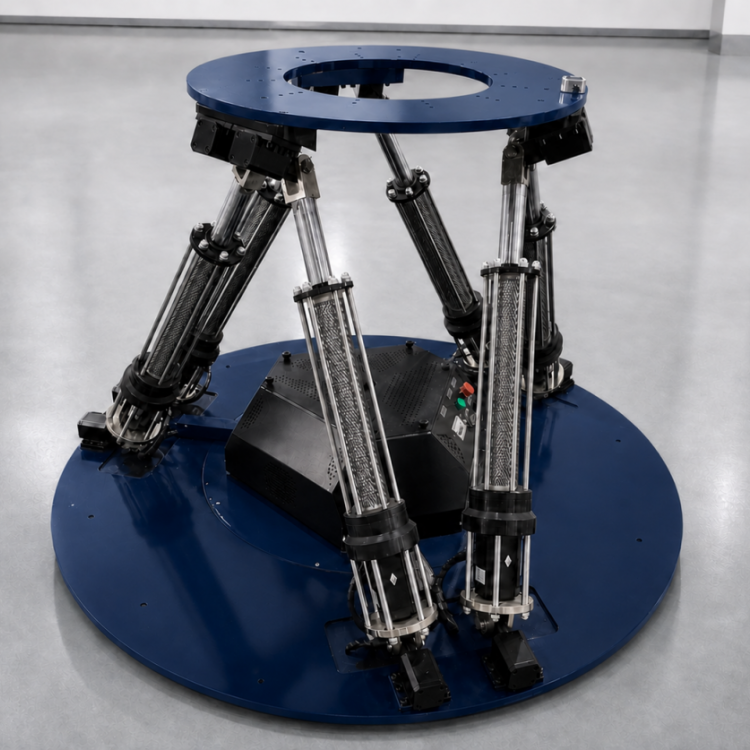

六自由度升降平台以 \\ 并联机构（Stewart）\\ 为机械基础，由静平台、动平台、六组伺服驱动支链以及高可靠性虎克铰链组成。六组独立伺服驱动支链两端分别通过铰接结构连接静平台与动平台，控制系统通过运动学解算输出指令，同步调控六组支链的伸缩长度，驱动动平台实现升降、纵移、横移三轴平移，以及俯仰、横滚、偏航三轴旋转的六自由度联动运动，完成工件的升降抬升、空间位置调整与姿态补偿。

整套系统采用全闭环伺服控制架构，集成姿态补偿算法，实时采集平台位置姿态反馈数据，动态修正各驱动支链输出量，有效抑制负载变化带来的姿态漂移，规避机构奇异位置带来的运动异常，保障平台在升降、复合调姿全过程的运动同步性与重复定位性能，适配重载、动态仿真、精密装配等复杂工况。

产品关键参数与性能指标

TW6 系列六自由度升降平台支持按需定制，覆盖宽载荷区间，运动行程、角度范围可结合实际工况调整，核心参数与性能指标如下：

电气与软件系统规格

电气规格

• 电源要求：AC220V/AC380V

• 通讯接口：千兆以太网（EtheCAT）、USB3.0、RS485

• 控制频率：伺服环 1000Hz，姿态环 200Hz

• 安全等级：PLd/Cat.3，具备过载 / 漏电保护，保障设备工业运行安全。

软件规格

• 通讯协议：EtheCAT、UDP、TCP/IP、USB 串行

• 兼容仿真：X‑Plane、P3D、iRacing、CarSim、TruckSim、Prescan、MATLAB/Simulink 等主流仿真工具；

• 控制系统：搭载专属六自由度运动控制软件，内置专业洗出算法，支持体感强度、运动幅度自定义调节；开放 API/SDK 接口，支持用户二次开发、工况自定义与数据日志回放，便于对接用户现有自动化系统与仿真业务流程。

典型应用场景与应用价值

六自由度升降平台凭借大载荷升降能力、多维姿态调节、宽温域稳定运行、高度定制化的特性，广泛应用于多个工业及科研领域：

1. 高端装备精密装配：航空航天构件、重型工程机械部件、轨道交通零部件对接装配，依靠升降与六轴联动调姿，替代人工对位，降低大件装配碰撞风险，提升装配效率与对位精度，适配 1kg‑50 吨跨度的各类工件承载需求。

2. 车辆与载具仿真测试：整车底盘、车载零部件动态试验，通过升降、多维姿态复现路面颠簸、倾斜、转向等工况，完成零部件可靠性验证，降低实车试验成本。

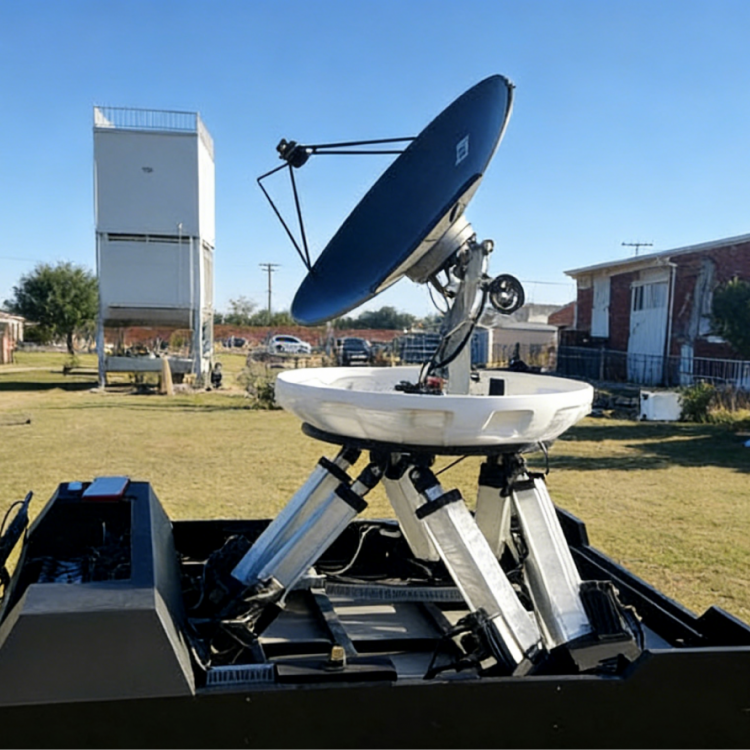

3. 船舶海洋模拟试验：船载设备、海洋装备模拟海浪姿态试验，实现升降起伏、多向摇摆姿态复刻，完成装备耐浪性能检测与姿态补偿验证。

4. 科研院校实验室：力学试验、运动机理研究，对接 MATLAB/Simulink 仿真环境，自定义试验工况，完整记录试验运动数据，为科研实验提供硬件支撑。

5. 特种模拟实训领域：飞行、车辆动感模拟实训，依托升降与复合姿态输出，还原真实运动体感，构建安全可控的实训环境。

南京拓维运动科技可根据客户现场安装空间、负载、运动行程、环境条件完成非标定制，从机械结构、电气配置到软件功能进行适配，解决标准化平台无法适配项目需求的痛点。

总结

在工业装备向智能化、定制化方向发展的大背景下，六自由度升降平台突破传统升降设备维度局限，将升降功能与六自由度姿态调节能力融为一体，兼顾承载能力、运动精度、系统开放性与运行安全性，为精密装配、仿真测试、科研试验等场景提供可靠硬件支撑。南京拓维运动科技深耕六自由度定制平台研发制造，依托成熟并联机构技术、完备的软硬件体系，助力各行业实现装备测试、装配工艺的标准化与智能化升级。
