在船舶海工、车载仿真、航空装备检测、科研试验等领域，大量装备需要在实验室环境下复现真实工况中的升降、纵荡、横荡平移运动，同时匹配俯仰、横滚、偏航姿态耦合变化，以此完成产品可靠性验证、硬件在环仿真与模拟实训工作。传统试验设备大多为单轴、三轴运动机构，仅能够实现部分维度动作输出，难以同步复现六维耦合运动状态，普遍存在仿真还原度低、重载工况刚度不足、运动同步性差、非标适配能力弱、软件接口封闭等行业痛点：一是无法真实还原纵荡、横荡、升降与三轴姿态叠加的复合扰动，造成试验数据失真，产品测试结果与实际服役工况偏差较大；二是标准机型载荷区间固定，难以覆盖从小型传感器到大型整机装备的宽载荷测试需求，部分设备重载下结构变形，运动抖动漂移；三是整机尺寸固化，无法适配现场特殊安装空间；四是控制系统封闭，难以对接主流仿真工具，缺少二次开发能力；五是宽温环境适应性不足，安全防护等级达不到工业测试标准，长期连续运行存在隐患。

针对上述行业痛点，六自由度升降纵荡横荡平台凭借 Stewart 并联机构架构，可同步输出升降、纵荡、横荡三轴平移与俯仰、横滚、偏航三轴旋转复合运动，成为多维度运动模拟测试的核心装备。南京拓维运动科技作为定制平台厂家，推出 TW6 系列六自由度升降纵荡横荡平台，以高刚性机械结构、全闭环伺服控制体系、可定制化软硬件方案，为各行业仿真测试场景提供稳定可靠的设备支撑。

核心技术架构与工作原理

TW6 系列六自由度升降纵荡横荡平台采用经典Stewart 并联机构，整套系统由静平台、动平台、六组伺服驱动支链、精密万向球铰、伺服控制系统、专属运动控制软件共同组成。六组伺服驱动支链通过精密球铰、虎克铰分别连接静平台与动平台，载荷由六组支链均匀分摊，规避串联机构悬臂受力带来的累积误差与结构变形问题，保障重载工况下整体结构刚度。

系统基于空间运动学正反解算法，通过控制器同步协同控制六组支链的伸缩行程，驱动动平台完成升降、纵荡、横荡的平移运动以及俯仰、横滚、偏航姿态调整，实现六自由度耦合运动输出。平台搭载多维度姿态补偿算法，结合位移、姿态传感器实时反馈数据，形成全闭环控制逻辑，动态修正多轴同步误差，可精准复现海浪谱、路谱、振动扰动等各类复杂运动时序，支持运动轨迹的重复复现，满足科研测试对数据一致性的严苛要求。

产品关键参数及性能指标

电气与软件系统规格

电气规格

• 电源要求：AC220V/AC380V

• 通讯接口：千兆以太网（EtheCAT）、USB3.0、RS485

• 控制频率：伺服环 1000Hz，姿态环 200Hz

• 安全等级：PLd/Cat.3，具备过载 / 漏电保护，保障设备与被测样品运行安全。

软件规格

• 通讯协议：EtheCAT、UDP、TCP/IP、USB 串行；

• 仿真软件兼容：X‑Plane、P3D、iRacing、CarSim、TruckSim、Prescan、MATLAB/Simulink；

• 控制系统：搭载专属六自由度运动控制软件，内置专业洗出算法，支持体感强度、运动幅度自定义调节；开放 API/SDK 接口，支持用户二次开发、工况自定义编辑与完整的数据日志回放，方便试验人员完成数据采集、导出与复盘分析。

典型应用场景与应用价值

六自由度升降纵荡横荡平台兼顾平移与姿态耦合模拟能力，适配多行业仿真、测试、实训场景：

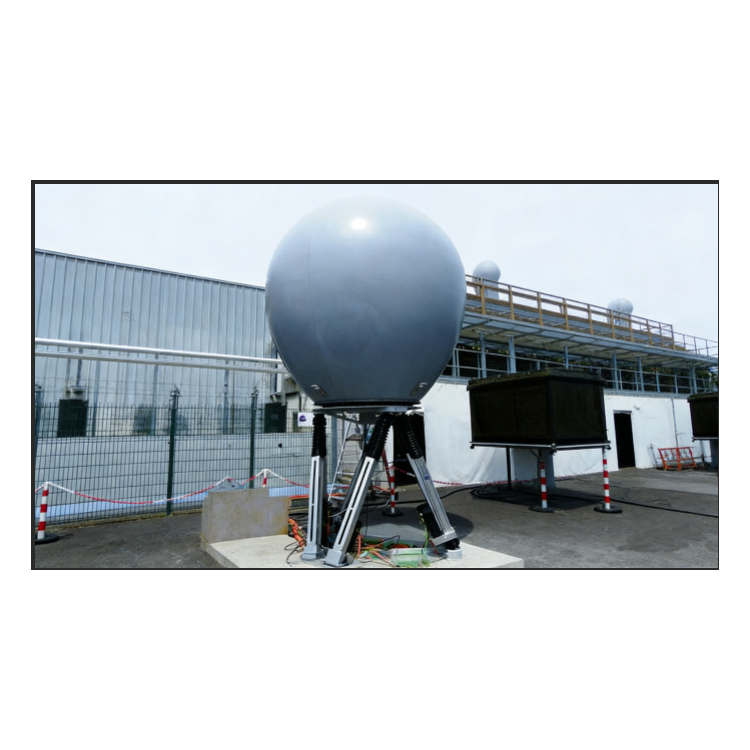

1. 船舶与海洋工程测试：复现不同等级海况下船体升沉（升降）、纵荡、横荡以及摇摆姿态，用于船载导航设备、雷达通信单元、海上传感器可靠性检测；开展浮式海洋平台动力学仿真试验，替代部分出海试验环节，降低海上测试成本与安全风险，支撑船型与海工装备研发迭代。

2. 车载与交通仿真试验：对接 CarSim、Prescan 等车辆仿真软件，模拟车辆行驶过程中颠簸、侧移、俯仰晃动工况，开展车载电子硬件在环测试、座椅舒适性试验、特种车载装备可靠性验证。

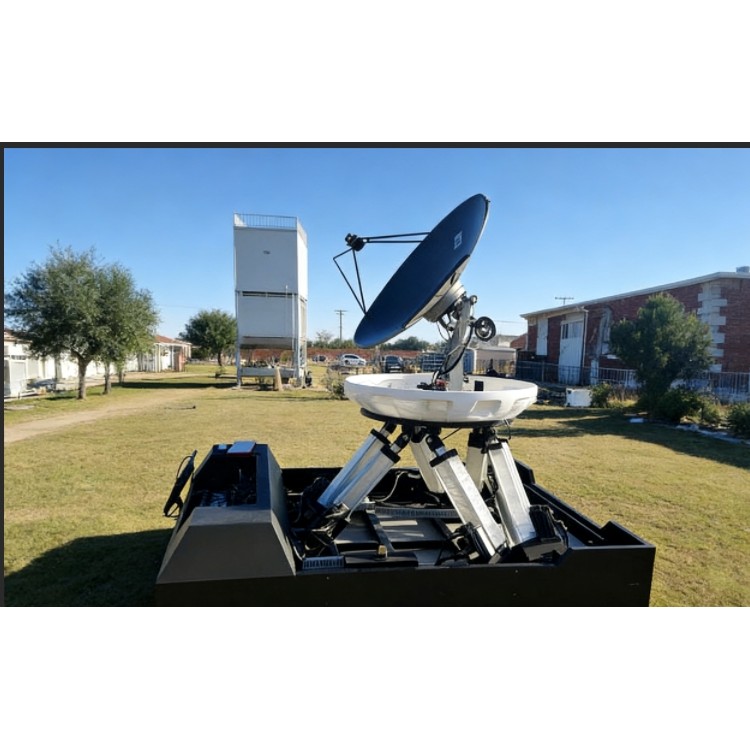

3. 航空装备模拟检测：模拟机载设备受到的多维扰动环境，完成机载天线、传感器姿态补偿性能测试，在地面实验室验证装备抗扰动能力，提前识别设计缺陷。

4. 高校与科研院所试验：用于并联机构机理研究、多维振动环境模拟、动力学课题试验；可自定义编辑各类运动工况，完整记录试验全过程数据，为理论研究提供可复现的硬件试验条件。

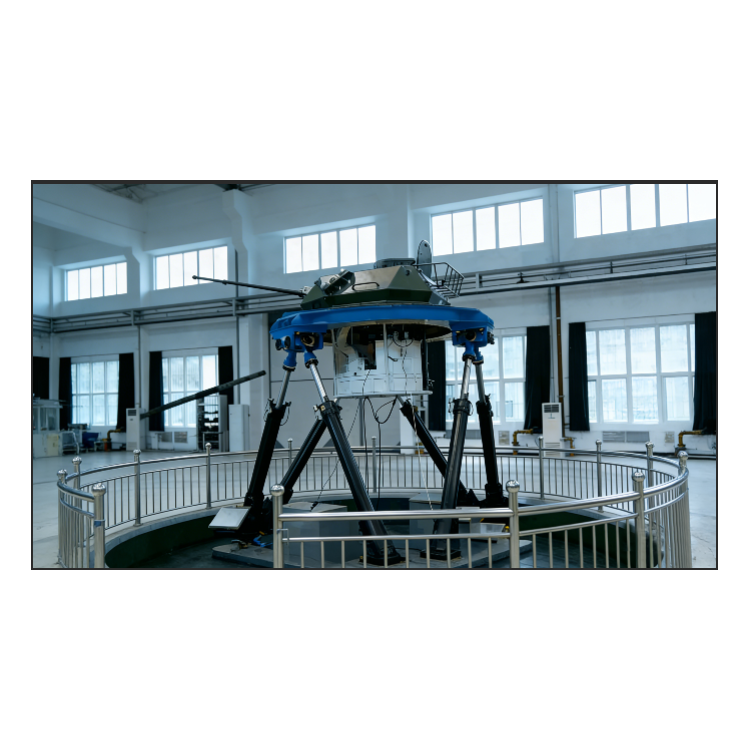

5. 模拟实训系统搭建：结合视景系统构建航海、车辆模拟实训台，升降纵荡横荡与旋转姿态联动输出，还原真实载体运动体感，用于人员实操训练。

南京拓维运动科技可根据用户实际负载、行程倾角、现场安装条件，对六自由度升降纵荡横荡平台开展机械结构、电气配置、软件功能的非标定制，兼顾轻载高精度科研以及大吨位重载工业测试需求。

结语

随着仿真测试行业不断向标准化、智能化方向发展，能够同时实现升降、纵荡、横荡平移与三轴姿态耦合模拟的六自由度升降纵荡横荡平台，已经成为装备可靠性验证、动力学仿真的关键硬件。南京拓维运动科技 TW6 系列平台依托成熟并联机构技术、完善的软硬件体系、宽范围定制能力，帮助科研机构与制造企业在实验室高效复现复杂真实工况，减少现场实测成本，为多领域装备研发与测试工作赋能。
