南京拓维运动科技六自由度剧烈晃动模拟平台

六自由度剧烈晃动模拟平台：多维极端工况仿真的工业核心装备

在装备可靠性验证、仿真试验、人员实训等工程领域，大量被测设备与样机需要面对剧烈晃动、多维度耦合扰动的真实工况。船舶遭遇巨浪颠簸、飞行器遭遇大气紊流、越野装备行驶于崎岖复杂地形、地震与冲击扰动下的设备稳定性考核，都需要实验室环境下可复现、可量化的剧烈晃动仿真条件。传统单轴振动台、简易摇摆装置仅可实现单一方向摆动或振动，无法同步还原俯仰、横滚、偏航与多向平移耦合的复合剧烈晃动工况；存在运动同步性差、载荷适配范围窄、运动边界不可控、试验工况无法复现、控制响应延迟等行业痛点，难以满足极端晃动环境下产品耐久、可靠性验证需求，制约仿真试验标准化落地。针对行业痛点，六自由度剧烈晃动模拟平台应运而生，南京拓维运动科技作为定制平台厂家，依托并联机构运动控制技术打造 TW6 系列六自由度剧烈晃动模拟平台，为各类极端晃动工况仿真提供标准化试验解决方案。

一、核心技术架构与工作原理

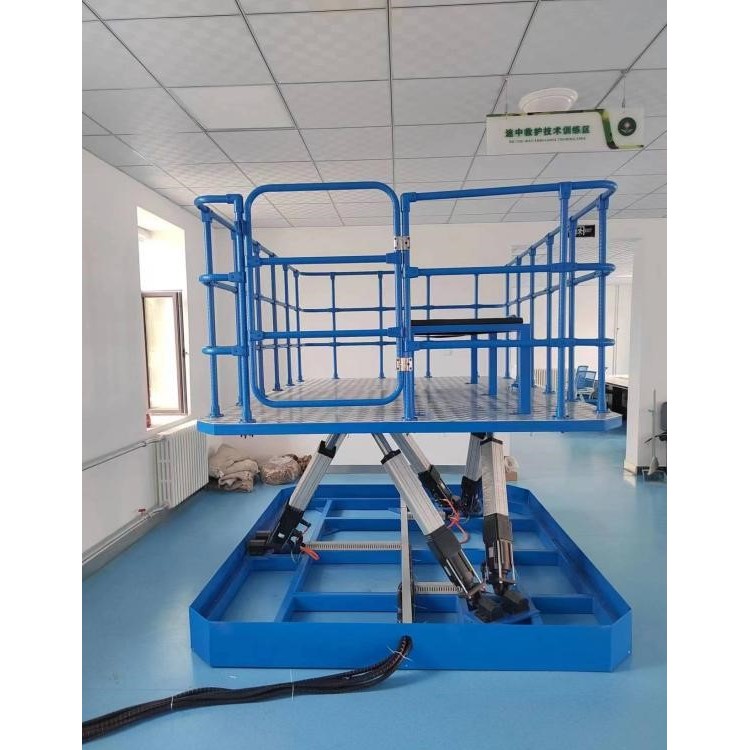

TW6 系列六自由度剧烈晃动模拟平台基于经典 Stewart 并联机构构型，由静平台、动平台、六组伺服驱动支链、万向铰接组件、感知采集单元与运动控制系统共同组成。六组伺服驱动支链通过虎克铰、球铰分别连接上下平台，依靠六支链协同伸缩，实现动平台三维空间内三个旋转姿态（俯仰、横滚、偏航）与三个方向平移（纵移、横移、升降）共六自由度复合运动输出，精准复现真实场景中的剧烈晃动、震荡、姿态突变等耦合工况。

平台集成多维度姿态传感器与位移采集单元，构建全闭环伺服控制体系，通过运动学正逆解算法完成位姿实时解算，规避机构奇异点，针对剧烈晃动下大加速度、多轴同步动作做算法优化，抑制高速运动过程中的抖动与跟踪偏差，保障剧烈晃动工况下运动同步性与轨迹复现精度，可完成姿态补偿、复杂时序晃动谱导入复现，适配各类极端扰动仿真试验需求。

二、产品关键参数及性能指标

TW6 系列六自由度剧烈晃动模拟平台支持定制化开发，可匹配不同试验载荷、行程、安装空间需求，核心参数与性能指标如下：

三、电气与软件系统规格

电气规格

• 电源要求：AC220V/AC380V

• 通讯接口：千兆以太网（EtheCAT）、USB3.0、RS485

• 控制频率：伺服环 1000Hz，姿态环 200Hz

• 安全等级：PLd/Cat.3，具备过载 / 漏电保护，剧烈晃动冲击工况下实现安全限位与故障急停保护。

软件规格

• 通讯协议：EtheCAT、UDP、TCP/IP、USB 串行

• 仿真软件兼容：X‑Plane、P3D、iRacing、CarSim、TruckSim、Prescan、MATLAB/Simulink，可直接导入路谱、海浪谱、紊流扰动谱等晃动工况数据。

• 控制系统：搭载专属六自由度运动控制软件，内置专业洗出算法，支持体感强度、运动幅度自定义调节；开放 API/SDK 接口，支持用户二次开发、工况自定义与数据日志回放，完整记录剧烈晃动全过程位姿数据，便于试验追溯分析。

四、典型应用场景与应用价值

六自由度剧烈晃动模拟平台能够模拟各类多轴耦合剧烈扰动工况，广泛应用于科研院所、装备制造企业、实训机构的试验验证工作：

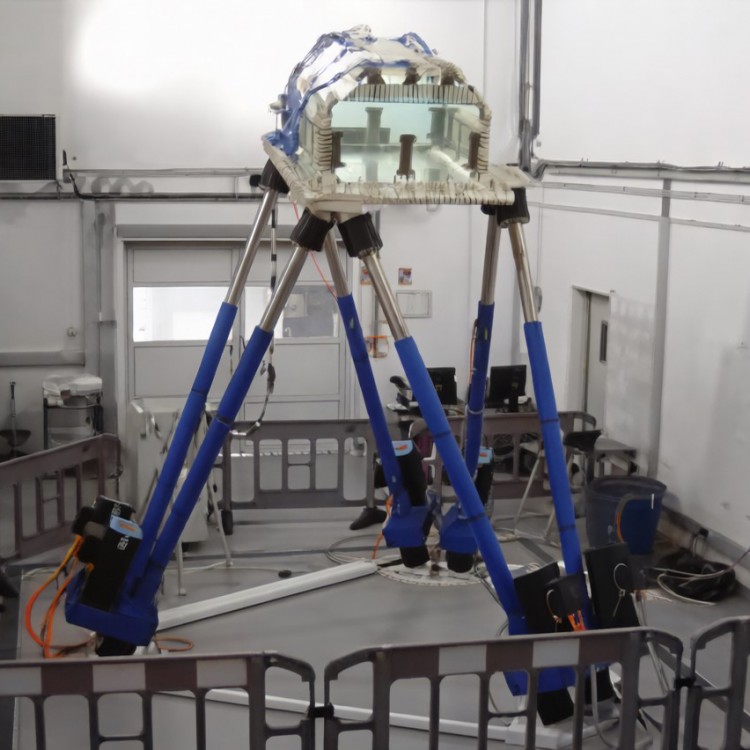

1. 船舶海工设备测试：复现巨浪下船体剧烈摇摆、纵荡、垂荡耦合晃动，完成船载雷达、导航终端、海上作业装备的耐波性、可靠性测试，在实验室完成极端海况考核，降低实海试成本与风险。

2. 航空机载设备仿真验证：模拟大气紊流、突风带来的剧烈颠簸晃动，开展机载传感器、航电组件的环境适应性试验，支撑飞行器相关零部件耐久验证与算法迭代优化。

3. 特种车辆与自动驾驶仿真测试：还原越野路面剧烈颠簸、侧倾晃动工况，用于车载电子、底盘部件可靠性测试，结合 CarSim、Prescan 开展硬件在环仿真，验证自动驾驶系统在剧烈扰动下的工作稳定性。

4. 应急与地震模拟科研试验：复现地震、冲击带来多维剧烈晃动，用于构件、设备抗晃动性能研究，为结构力学、防灾科研提供可复现试验条件。

5. 沉浸式实训模拟：模拟极端工况下剧烈晃动环境，用于船员、特种作业人员抗扰动操作实训，构建高真实度训练环境。

依托平台可量化、可重复的剧烈晃动仿真能力，企业与科研机构可将极端工况从现场搬到实验室，减少实地试验成本，缩短装备研发迭代周期，提升测试数据客观性与一致性。

五、总结

随着国内高端装备研发对极端工况仿真需求持续提升，六自由度剧烈晃动模拟平台凭借并联机构高刚度、多轴同步运动、大载荷宽范围适配、软硬件高度可定制的优势，成为剧烈晃动环境仿真领域不可或缺的工业装备。南京拓维运动科技作为定制平台厂家，持续深耕六自由度运动仿真技术，从机械构型、伺服驱动到控制软件提供整套定制化解决方案，助力各行业仿真试验实现标准化、智能化升级，为国产装备可靠性研发赋能。
